JGJ59-2011施工升降机现场 图解

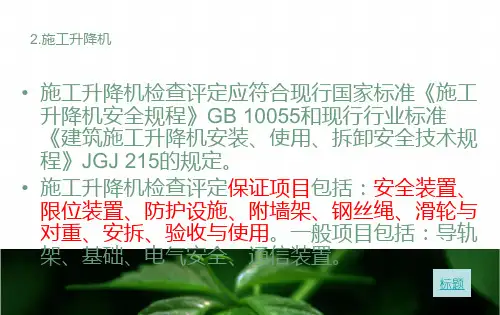

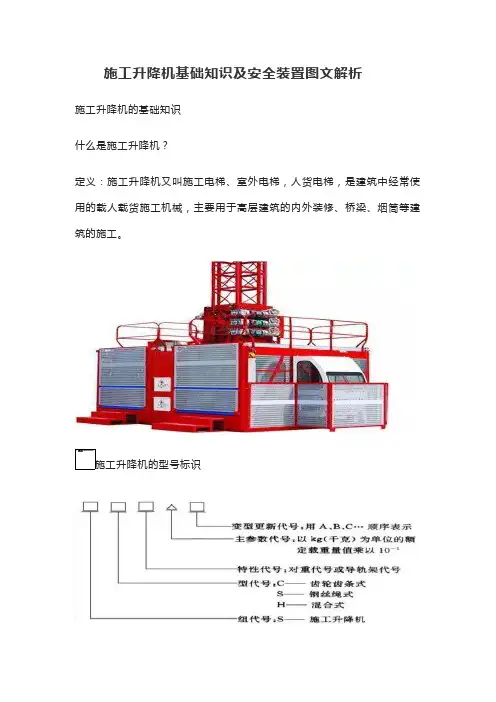

施工升降机基础知识及安全装置图文解析施工升降机的基础知识什么是施工升降机？定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。

施工升降机的型号标识例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。

施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。

施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。

标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。

二、电气安全开关1、电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。

原理：一组常开，一组常闭。

检查方法：开门断电。

2、极限开关作用：切断主电源。

原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。

是一种急停开关，不能自动复位。

检查标准：上下拨动断电停止运转。

三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。

1、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。

检查方法：1.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。

2.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。

2、吊笼门机械联锁开关吊笼门外部机械锁钩吊笼门内部双开门机械锁钩吊笼门电气联锁限位开关标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。

4.检查评分方法 • 4.0.3 各评分表的评分应符合下列规定：
3.当按分项检查评分表评分时，保证项目中有一项未得分 或保证项目小计得分不足40分，此分项检查评分表不应得分；
14
二、JGJ59-2011修改的主要内容
4.检查评分方法 • 4.0.3 各评分表的评分应符合下列规定：
4.检查评分汇总表中各分项项目实得分值应按下式计算：
在5.0.2的3不合格的标准是两条： 1.当汇总表得分不足70分时 2.当有一分项检查评分表得零分时
9
二、JGJ59-2011修改的主要内容
那么从这两条中看在现场检查中有一个保证项目为零分， 那么这个现场就为不合格了，当一个表为零分时此现场 也很难达到70分了，所以保证项目都应视同为强制性条 款。 3.按照全国统一的制定标准的格式，增加了“术语”章 节，这一章中对“保证项目”、“一般项目”、“公示 标牌”、“临边”等术语进行了解释。
6
二、JGJ59-2011修改的主要内容
1.从结构形式上进行了调整。 JGJ59-2011共分为总则、术语、检查评定项目、检查
评分方法、检查评定等级五章，由原来的十七张检查表增加 为十九张检查表，将汇总表和检查表作为附录。
2.确定了强制性条文。 将其中的4.0.1和5.0.3条确定为强制性条文。即： 4.0.1条规定： “建筑施工安全检查评定中保证项目应
二、JGJ59-2011修改的主要内容
4.检查评分方法
• 4.0.1 建筑施工安全检查评定中，保证项目应全数检查。
• 4.0.2 建筑施工安全检查评定应符合本标准第3章中各检查 评定项目的有关规定，并应按本标准附录A、B的评分表进 行评分。检查评分表应分为安全管理、文明施工、脚手架、 基坑工程、模板支架、高处作业、施工用电、物料提升机 与施工升降机、塔式起重机与起重吊装、施工机具分项检 查评分表和检查评分汇总表。

3 检查评定项目
3.1安全管理
3.1.3保证项目的检查 评定应符合下列规定： 5.安全教育 1）施工单位应建立安全培训、教育制度； 2）施工人员入场，工程项目部应组织进行以国家安全法律法规、 企业安全制度、施工现场安全管理规定，本工种安全技术操作规 程为主要内容的三级安全教育和考核； 3）施工作业人员变换工种，应进行变换后工种的安全操作规程培 训、教育和考核； 4）施工管理人员、专职安全员每年度应进行安全培训和考核。
16《建筑施工工具式脚手架安全技术规范》JGJ202 17《建筑施工升降机安装、拆卸安全技术规程》JGJ215 18《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231
1 总
则
1.0.1 为科学评价建筑施工现场安全生产情况，预防 生产安全事故的发生，确保员工的安全和健康，实现 检查和评定工作的标准化、规范化，制定本标准。 1.0.2 本标准适用于对建筑施工现场安全生产工作的 检查和评定。 1.0.3 安全检查和评定除应符合本标准的规定外，尚 应符合国家现行有关标准规范的规定
引用标准名录
10《建筑施工现场环境和卫生标准》JGJ146
11《施工现场机械设备检查技术规程》JGJ160 12《建筑施工模板安全技术规范》JGJ162
13《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166
14《建筑施工土石方工程安全技术规范》JGJ180
15《建筑施工塔式起重机安装、拆卸安全技术规程》JGJ196
目
次
3.10 满堂脚手架 „„„„„„„„„„„„21 3.11 基坑支护、土方作业„„„„„„„„„22 3.12 模板支架„„„„„„„„„„„„„„23 3.13 “三宝、四口”及临边防护„„„„„„24 3.14 施工用电„„„„„„„„„„„„„„26 3.15 物料提升机„„„„„„„„„„„„„28 3.16 施工升降机„„„„„„„„„„„„„30 3.17 塔式起重机„„„„„„„„„„„„„32 3.18 起重吊装„„„„„„„„„„„„„„34 3.19 施工机具„„„„„„„„„„„„„„36 4 检查评分方法„„„„„„„„„„„„„„„39 5 检查评定等级„„„„„„„„„„„„„„„40 附录A 建筑施工安全检查评分汇总表 „„„„„ 41 附录B 建筑施工安全分项检查评分表 „„„„„ 42

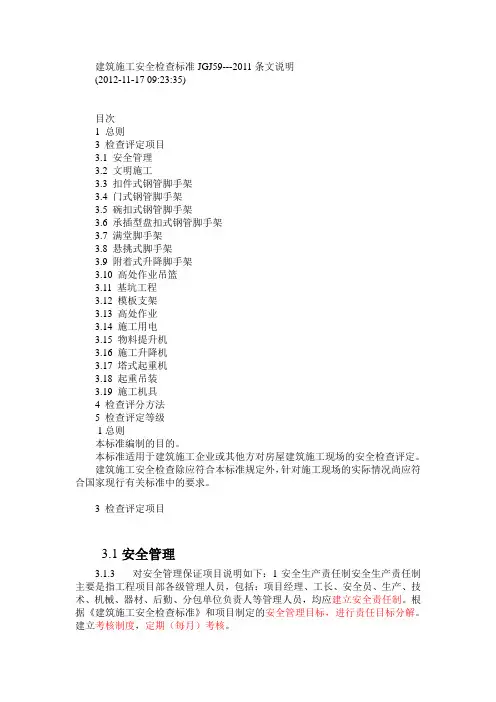

建筑施工安全检查标准JGJ59---2011 条文说明(2012-11-17 09:23:35)目次1 总则3 检查评定项目3.1 安全管理3.2 文明施工3.3 扣件式钢管脚手架3.4 门式钢管脚手架3.5 碗扣式钢管脚手架3.6 承插型盘扣式钢管脚手架3.7 满堂脚手架3.8 悬挑式脚手架3.9 附着式升降脚手架3.10 高处作业吊篮3.11 基坑工程3.12 模板支架3.13 高处作业3.14 施工用电3.15 物料提升机3.16 施工升降机3.17 塔式起重机3.18 起重吊装3.19 施工机具4 检查评分方法5 检查评定等级1总则本标准编制的目的。

本标准适用于建筑施工企业或其他方对房屋建筑施工现场的安全检查评定。

建筑施工安全检查除应符合本标准规定外，针对施工现场的实际情况尚应符合国家现行有关标准中的要求。

3 检查评定项目3.1安全管理3.1.3 对安全管理保证项目说明如下：1安全生产责任制安全生产责任制主要是指工程项目部各级管理人员，包括：项目经理、工长、安全员、生产、技术、机械、器材、后勤、分包单位负责人等管理人员，均应建立安全责任制。

根据《建筑施工安全检查标准》和项目制定的安全管理目标，进行责任目标分解。

建立考核制度，定期（每月）考核。

工程的主要施工工种，包括：砌筑、抹灰、混凝土、木工、电工、钢筋、机械、起重司索、信号指挥、脚手架、水暖、油漆、塔吊、电梯、电气焊等工种均应制定安全技术操作规程，并在相对固定的作业区域悬挂。

工程项目部专职安全人员的配备应按住建部的规定，一万平方米以下工程1人；一万～五万平方米的工程不少于2人；五万平方米以上的工程不少于3人。

制定安全生产资金保障制度，就是要确保购置、制作各种安全防护设施、设备、工具、材料及文明施工设施和工程抢险等需要的资金，做到专款专用。

同时还应提前编制计划并严格按计划实施，保证安全生产资金的投入。

2 施工组织设计与专项施工方案施工组织设计中的安全技术措施应包括安全生产管理措施。
