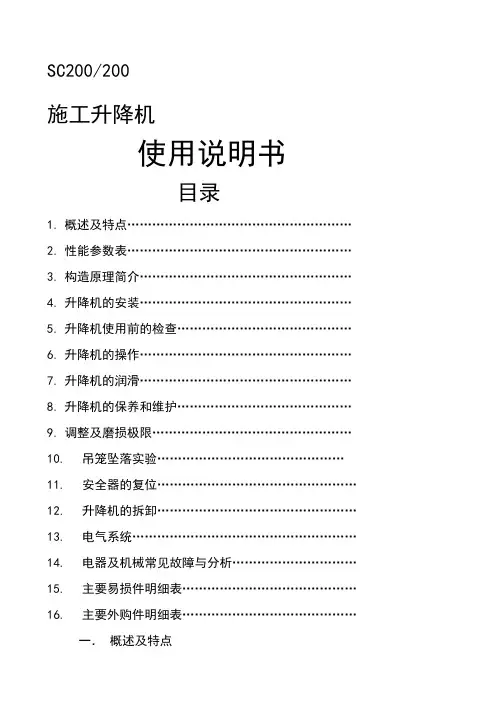

SC200/200施工升降机使用说明书目录1.概述及特点………………………………………………2.性能参数表………………………………………………3.构造原理简介……………………………………………4.升降机的安装……………………………………………5.升降机使用前的检查……………………………………6.升降机的操作……………………………………………7.升降机的润滑……………………………………………8.升降机的保养和维护……………………………………9.调整及磨损极限…………………………………………10.吊笼坠落实验………………………………………11.安全器的复位…………………………………………12.升降机的拆卸…………………………………………13.电气系统………………………………………………14.电器及机械常见故障与分析…………………………15.主要易损件明细表……………………………………16.主要外购件明细表……………………………………一．概述及特点SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显着特点。
该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工，井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。
该施工升降机其它特点如下：1.安全保护装置齐全，设有防坠安全器，短路保护，缺相保护，断相保护，吊笼上，下限位及极限开关，底笼门配有电器及机械连锁保护等，确保升降机安全运行。
2.运行平稳，乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳，机械震动变小，给施工操作员带来一个舒适宽敞的环境。
3．传动装置采用三电机、三减速机，两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能，使其平稳可靠；减速机为平面两次包络环面，涡轮杆减速机，具有体积小，效率高，承载能力大，使用寿命长，其使用寿命为普通涡轮付的4-5倍。
SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。
所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。
通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。
欢迎国内外客户选用，并为客户提供周全的服务。
目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。
这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。
并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
SC施工升降机使用手册SC PERSONNEL AND MATERIALS HOIST INSTRUCTIONMANUAL产品型号（TYPE）：------------------------------------------------------------------------------------------------------------出厂编号：出厂日期：Manufacture Number：Manufacture Date：------------------------------------------------------------------------------------------------------------编制日期：2013-01-01使用升降机前，请务必首先仔细阅读本手册，手册中所使用的零件名称请在《零件图册》中核查。
Please read this manual carefully before use the building hoist，a nd refer to the “MANUAL OF SP ARE PARTS” for the name of all parts of the manual.目录CONTENTS1. 概述INTRODUCTION ……………………………………………………………………2. 主要技术参数TECHNICAL DATA ………………………………………………………3. 技术特点TECHNICAL DESCRIPTION ………………………………………………4. 基础FOUNDATION ………………………………………………………………………基础承载计算（Calculation of Static Load on the Foundation）基础设臵方案(Preparation of Foundation)基础图（Foundation Drawing）5. 导轨架及附墙架MAST AND TIE-IN……………………………………………………标准节的标识(Mark of mast section)标准节选择和配臵(Choice and collocation of mast section)附墙架作用于建筑物上的力（Reaction Force on the Wall）.附墙架与墙的连接(Attachment of Tie-in)附墙架连接尺寸(Dimensions of Tie-in)6. 升降机操作OPERATING INSTRUCTION………………………………………………安全要求（Safety Requirement）操作方法(Operation)7. 坠落试验DROP TEST……………………………………………………………………坠落试验方法（Method of Drop Test）8.限速器SAFETY DEVICE ………………………………………………………………限速器使用要求(Requirement for Using Safety Device)限速器调整（Resetting the Safety Device）9. 定期检查INSPECTION…………………………………………………………………10. 润滑LUBRICATION ……………………………………………………………………减速机用油（Oil for Reducing Device）润滑部位表（Diagram of lubricating parts）11. 升降机安装和拆卸INSTALLATION AND DISMANTLE………………………………安装前的准备（Preparation before installation）需用户自备的零部件(Prepare parts by user)0102 22 252735 38 4042 454868 72 7884安装安全要求（Safety Requirement）双笼升降机安装（Twin Cage）导轨架安装（Mast）天轮和钢丝绳安装（Top Wheel）电器装臵检查（Inspection of E1.Device）限位开关和极限开关碰铁安装（Cam）单笼升降机安装(Single Cage)吊杆安装（Lifting Device）对重安装（Counterweight）电缆保护架安装（Cable Guiding Device）层门安装(Landing Door)附墙架安装（Tie-in）超载保护装臵的安装(Installation of overload device)楼层呼叫系统的安装(Installation of Layer calling device)12. 整机调试ADJUST HOIST…………………………………………………………………13. 故障检查TRACING TROUBLE…………………………………………………………14. 易损件更换CHANGE DAMAGEABLE PARTS ………………………………………齿轮更换（Pinions）齿条更换（Rack）导轮更换（Guide Roller）滚轮更换（Roller）限速器更换（Safety Deice）减速机及电机更换（Motor and Reducing Device）制动块更换（Brake Pads）15. 电器元件表及电路图ELECTRIC COMPONENT AND DIAGRAM OF CIRCUIT………SC型施工升降机是一种靠齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货运输，这种电梯可以非常方便的安装和拆卸；并可随着建筑物的增高而增高。

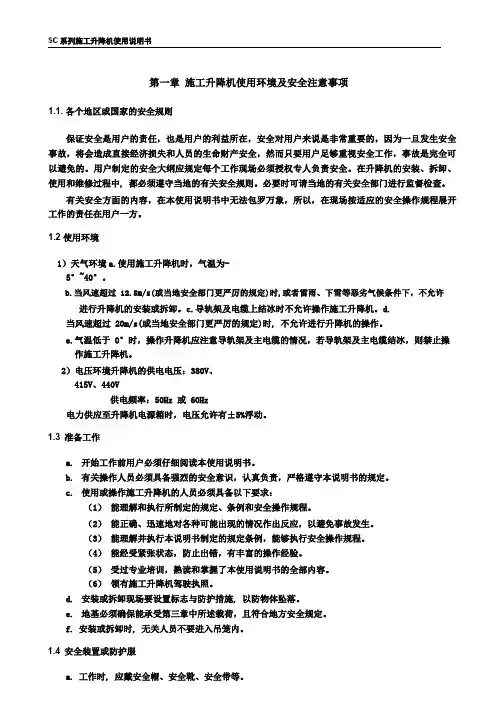

SC 系列施工升降机使用说明书第一章施工升降机使用环境及安全注意事项1.1. 各个地区或国家的安全规则保证安全是用户的责任，也是用户的利益所在，安全对用户来说是非常重要的，因为一旦发生安全事故，将会造成直接经济损失和人员的生命财产安全，然而只要用户足够重视安全工作，事故是完全可以避免的。
用户制定的安全大纲应规定每个工作现场必须授权专人负责安全。
在升降机的安装、拆卸、使用和维修过程中, 都必须遵守当地的有关安全规则。
必要时可请当地的有关安全部门进行监督检查。
有关安全方面的内容，在本使用说明书中无法包罗万象，所以，在现场按适应的安全操作规程展开工作的责任在用户一方。
1.2 使用环境1）天气环境a.使用施工升降机时，气温为-5°~40°。
b.当风速超过 12.5m/s(或当地安全部门更严厉的规定)时,或者雷雨、下雪等恶劣气候条件下，不允许进行升降机的安装或拆卸。
c.导轨架及电缆上结冰时不允许操作施工升降机。
d.当风速超过 20m/s(或当地安全部门更严厉的规定)时, 不允许进行升降机的操作。
e.气温低于0°时，操作升降机应注意导轨架及主电缆的情况，若导轨架及主电缆结冰，则禁止操作施工升降机。
2）电压环境升降机的供电电压：380V、415V、440V供电频率：50Hz 或 60Hz电力供应至升降机电源箱时，电压允许有±5%浮动。
1.3 准备工作a.开始工作前用户必须仔细阅读本使用说明书。
b.有关操作人员必须具备强烈的安全意识，认真负责，严格遵守本说明书的规定。
c.使用或操作施工升降机的人员必须具备以下要求：（1）能理解和执行所制定的规定、条例和安全操作规程。
（2）能正确、迅速地对各种可能出现的情况作出反应，以避免事故发生。
（3）能理解并执行本说明书制定的规定条例，能够执行安全操作规程。
（4）能经受紧张状态，防止出错，有丰富的操作经验。
（5）受过专业培训，熟读和掌握了本使用说明书的全部内容。
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
SC200/200施工升降机使用说明书目录1.概述及特点………………………………………………2.性能参数表………………………………………………3.构造原理简介……………………………………………4.升降机的安装……………………………………………5.升降机使用前的检查……………………………………6.升降机的操作……………………………………………7.升降机的润滑……………………………………………8.升降机的保养和维护……………………………………9.调整及磨损极限…………………………………………10.吊笼坠落实验………………………………………11.安全器的复位…………………………………………12.升降机的拆卸…………………………………………13.电气系统………………………………………………14.电器及机械常见故障与分析…………………………15.主要易损件明细表……………………………………16.主要外购件明细表……………………………………一．概述及特点SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显着特点。
该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工，井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。
该施工升降机其它特点如下：1.安全保护装置齐全，设有防坠安全器，短路保护，缺相保护，断相保护，吊笼上，下限位及极限开关，底笼门配有电器及机械连锁保护等，确保升降机安全运行。
2.运行平稳，乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳，机械震动变小，给施工操作员带来一个舒适宽敞的环境。
3．传动装置采用三电机、三减速机，两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能，使其平稳可靠；减速机为平面两次包络环面，涡轮杆减速机，具有体积小，效率高，承载能力大，使用寿命长，其使用寿命为普通涡轮付的4-5倍。
SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。
所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。
通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。
欢迎国内外客户选用，并为客户提供周全的服务。
目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。
这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。
并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构。
本产品具有以下几个显著特点：1.1、安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
1.2、组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。
产品的标准性、实用性及其通用化程度大大提高。
1.3、运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空间增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。
2. 主要型号编制说明1）SC100表示单笼，载重量为1000kg的施工升降机。
2）SC200表示单笼，载重量为2000kg的施工升降机。
3）SC100/100表示双笼，每个吊笼载重量为1000kg4）SC200/200表示双笼，每个吊笼载重量为2000kg。
5）SC200/200P表示双笼，每个吊笼载重量为2000kg的变频调速升降机。
6）SC200/200Z表示双笼，每个吊笼载重量为2000kg的中速升降机。
3.性能参数表表一性能参数表注：表中所列的性能参数，为当前我公司已开发的品种规格。
今后，新的系列产品将不断增加，客户选购时，请依当时公司发布的产品信息为准.4. 构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、电动起重机、滑车系统等。
（如图1所示）简介如下：图一SC型施工升降机总图1 导轨架2 驱动总成3 驱动单元4 电器系统5 安全器安装板6 防坠安全器7 限位装置8 上电气控制箱9 吊笼10 下电气控制箱11 升降机护栏12 电缆储筒13 电缆导架14 附着装置15 电缆臂架16 架设系统17 滑车系统18起重量限制器4.1. 导轨架：导轨架是升降机的运行轨道，由长度为1508mm的若干标准节通过高强度螺栓M24x240连接组成，螺栓预紧力不小于30kg.m。
标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，齿条通过三个内六角螺钉紧固，齿条可拆换。
标准节四根主弦杆下端焊接有止口，齿条下端设有弹簧柱销，以便标准节安装时准确定位。
标准节截面尺寸为口650x650mm的正方形截面。
导轨架通过附着架与建筑物联接。
标准节出厂高度配置为50m。
根据客户需要，标准节可采用热浸锌处理，以提高标准节的强度及防腐性能。
根据安装高度的不同，配置不同主弦杆尺寸的标准节为了更容易的区分不同主弦杆尺寸的标准节，根据立管的壁厚对其着色方法加以区分，如下表所示：4.2. 驱动总成：驱动总成是将驱动单元之间及驱动单元与整体结构之间联接起来的关键部件，他将驱动单元产生的驱动力传递给吊笼，使之能够通过驱动系统上的齿轮和固定导轨架上的齿条。
实现升降机上的吊笼上下运动。
4.3. 驱动单元：驱动单元是升降机运行的动力部分，该机由三组（或二组）驱动单元同时工作，共同作用，带动升降机自重部分及吊笼内载荷（或施工人员）上下运行。
驱动单元由驱动齿轮、减速器、联轴器、梅花形联轴器弹性块、电磁制动电机组成。
减速器为平面包络环面蜗杆减速器，具有结构紧凑、承载能力高、机械效率高、使用寿命长、工作平稳、安全可靠等特点。
联轴器为挠爪式，两联轴器间有橡胶缓冲块以减轻运行时的冲击和振动。
电动机为YZZ132M—4型（YZZ132K—4）起重用盘式制动三相异步电动机，其制动器电磁铁可随制动盘的磨损实现自动跟踪，且制动力矩可调。
4.4. 电气系统：电气系统是升降机的机械控制部分，升降机的所有动作都是由电气系统来控制的，电气系统包括上电气控制箱、下电气控制箱、司机室操纵台及主控制电缆等。
4.5. 安全器座板：安全器座板是安全器与其它结构的联结部件，其上装有获国家专利的防坠安全器。
如果吊笼由于意外原因而超速下降时，安全器座板可以承受住防坠安全器制停时吊笼所产生的冲击力。
4.6. 防坠安全器：为国家专利技术产品。
运用了甩块啮入无冲击、无需拆机便可检查摩擦制动带的磨损量等先进技术。
当吊笼意外超速下降时可将吊笼平稳地制停在轨道架上，并切断控制电源，确保人员和设备的安全。
安全器的激发速度在出厂时都已调整正确，并打好铅封，用户不得擅自打开安全器自行调整，以免发生问题，在安全器名牌上标有使用期限，已达到使用期限后应交送厂家进行重新校验标定，以保证其有效性，否则产生的恶劣后果自负。
4.7. 限位装置：限位装置包括上、下行程限位碰块及上、下行程极限碰块，吊笼上、下行程限位碰块保证吊笼运行至上、下指定位置时自动切断电源使升降机停止运行。
极限碰块保证吊笼在运行至上、下限位后如因限位开关故障而继续运行时立即切断主电源，使吊笼停止运行，保证吊笼往上运行不冒顶、往下运行不撞底。
极限开关为非自复位式，只有通过手工操作才能复位。
应经常检查这些碰块和相应开关之间的位置是否准确，以保证各开关动作准确无误。
4.8. 上电气控制箱：上电气控制箱是升降机电气系统的中枢部位，内部主要配有上、下运行接触器、控制变压器、过热保护器及断相与相序保护继电器等。
上电气控制箱装于吊笼内部。
4.9. 吊笼：吊笼是用型钢、冲孔板及钢板等焊接而成的全封闭式结构，下底面和上顶面均为花纹钢板，吊笼顶部设有出口门，面积不小于0.4x0.6m2，供安装检修人员上下出入使用。
吊笼进出口门均为抽拉门，吊笼上装有电气连锁装置，在吊笼外侧设有司机室，供司机操作时使用。
全部操作开关均设在司机室内。
在吊笼上有12个呈环形安装的导向滚轮沿导轨架滚动运行。
4.10. 下电气控制箱：下电气控制箱是升降机控制部分的电源供给处，安装于升降机的地面护栏上。
4.11. 起重量限制装置：LD-IS 施工升降机起重量限制器自带满载及超载报警蜂鸣器和报警指示灯,还可以给出一个满载报警继电器触点用于驱动外部声光报警器; 一个超载继电器触点，用于切断控制电机的控制电路使驱动电机失电。
该起重量限制器是为控制起重设备的载荷而专门设计的。
4.12. 升降机护栏：主要包括底架和防护围栏两部分。
（1）底架由型钢（槽钢）组成，地面防护围栏相连接，中央为导轨架底座。
它可以承受由升降机传递的全部垂直载荷。
安装时，底架通过地脚螺栓与升降机的砼基础锚固在一起。
（2）防护围栏由矩形管、冲孔板焊接而成，将升降机主机部分包围起来，形成一个封闭区域，保证升降机工作时人员不能进入核心区域。
在防护围栏入口处设有护栏门，门上装有机电联锁装置。
4.13. 电缆储筒：电缆储筒是用来收放主电缆的部件。
当吊笼向上运行时，吊笼带动电缆储筒内的主电缆向上运行，当吊笼向下运行时，主电缆缓缓被收入到电缆储筒内，防止主电缆散落在地上被扎坏发生漏电，触电危险。
4.14. 电缆导架：电缆导架是为了保护电缆而设置的，当电梯运行时保证电缆处于电缆导架的护圈之内，电缆导架可以防止吊笼在运行过程中电缆与附近其它设备缠绕发生危险。
安装电缆导架时，应确保电缆臂及主电缆能够顺利地穿过电缆导架上的护圈。
4.15 附着装置：附着装置是导轨架与建筑物之间的联接部件，附着架一定按设计要求安装，附着架安装的好坏，直接关系到施工升降机的稳定性和正常的工作状态。
因此，要求用户一定认真合理的安装。
以保证升降机导轨架及整体机构的稳定性。
另外，附着装置也为电缆导架提供了安装位置。
4.16. 电缆臂架：电缆臂架是拖动主电缆上下运行的装置，主电缆由电缆臂架拖动，可以安全地通过电缆护圈，防止电缆被刮伤而发生意外。
另外，电缆臂架也可以将主电缆挑出升降机护栏外，使主电缆可以安全地被收入到电缆储筒内。
4.17. 架设系统：架设系统是升降机自助接高和自助拆卸不可缺少的部件，当升降机的基础部分安装就位后，就可以用架设系统的电动葫芦将吊笼顶及吊笼外的标准节吊到已安装好的导轨架顶部进行接高作业，反之，当进行拆卸作业时，用架设系统的电动葫芦可以将导轨架标准节由上至下顺序拆下，并放在笼顶或地面上。
4.18. 滑车系统：当升降机高度较高时（一般高度大于100m时），受供电及电缆机械强度限制，需采用中间供电方式，利用滑车系统存储活动电缆。
电缆滑车安装在吊笼的下部或对面的导轨架上。
结构简单，安装方便，该型升降机的导轨主弦管不仅是吊笼运行的轨道，也是电缆滑车的导向的轨道。
