装配整体式混凝土框架结构设计一、项目概述本项目为一栋多层建筑，采用装配整体式混凝土框架结构。
本文将从结构设计的角度出发，详细介绍该建筑的结构设计方案。
二、装配整体式混凝土框架结构概述装配整体式混凝土框架结构是指将预制混凝土构件组装成一定的结构形式，并通过钢筋混凝土柱、梁等构件进行连接，从而形成整体式混凝土框架结构。
该结构具有施工周期短、质量稳定、安全可靠等优点，被广泛应用于多层建筑的结构设计中。
三、结构设计方案1. 设计荷载本建筑所在地区为地震烈度为8度、风速为12级的地区，因此在设计荷载时需考虑地震和风荷载。
同时，还需考虑自重、活载、雪荷载等荷载。
根据相关规范和标准，设计荷载计算结果如下表所示：设计荷载 | 荷载系数 | 作用于结构部位----|----|----自重荷载 | 1.2 | 静载活载荷载 | 1.5 | 静载风荷载 | 1.2 | 墙体、屋面地震荷载 | 1.5 | 整体结构2. 结构形式本建筑采用装配整体式混凝土框架结构。
结构形式为板-柱-梁结构，尺寸为20m×30m×50m。
3. 结构材料本建筑的主体结构材料为混凝土、钢筋、钢管、钢板等。
混凝土等级为C30，钢筋采用HRB400级别，钢管和钢板的厚度为2mm。
4. 框架结构设计（1）梁的设计梁的尺寸为400mm×800mm，采用预制梁和现浇梁相结合的设计方式。
梁的预制部分采用混凝土搅拌站预制，现浇部分需使用模板进行施工。
在梁的设计中，需考虑梁的受力情况，采用钢筋混凝土梁进行连接。
（2）柱的设计柱的尺寸为500mm×500mm，采用预制柱和现浇柱相结合的设计方式。
柱的预制部分采用混凝土搅拌站预制，现浇部分需使用模板进行施工。
在柱的设计中，需考虑柱的受力情况，采用钢筋混凝土柱进行连接。
（3）墙体的设计墙体的尺寸为200mm×300mm，采用预制墙体和现浇墙体相结合的设计方式。
墙体的预制部分采用混凝土搅拌站预制，现浇部分需使用模板进行施工。

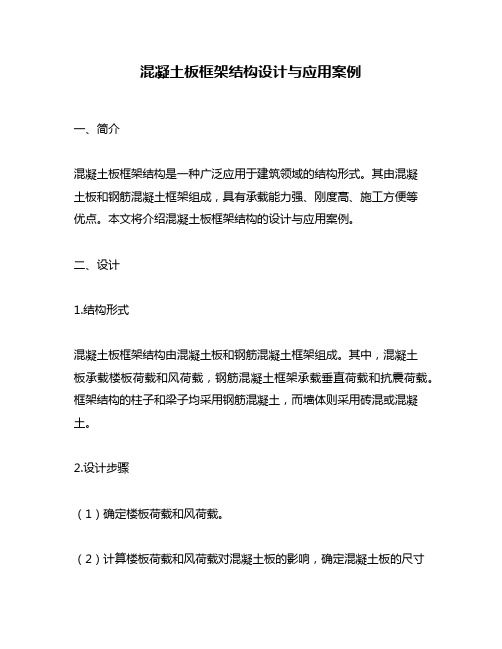

混凝土板框架结构设计与应用案例一、简介混凝土板框架结构是一种广泛应用于建筑领域的结构形式。
其由混凝土板和钢筋混凝土框架组成，具有承载能力强、刚度高、施工方便等优点。
本文将介绍混凝土板框架结构的设计与应用案例。
二、设计1.结构形式混凝土板框架结构由混凝土板和钢筋混凝土框架组成。
其中，混凝土板承载楼板荷载和风荷载，钢筋混凝土框架承载垂直荷载和抗震荷载。
框架结构的柱子和梁子均采用钢筋混凝土，而墙体则采用砖混或混凝土。
2.设计步骤（1）确定楼板荷载和风荷载。
（2）计算楼板荷载和风荷载对混凝土板的影响，确定混凝土板的尺寸和厚度。
（3）计算垂直荷载和抗震荷载对钢筋混凝土框架的影响，确定框架的尺寸和截面。
（4）确定柱子和梁子的截面尺寸和配筋。
（5）根据设计要求绘制结构图和施工图。
三、应用案例1.深圳市某商业广场该商业广场采用混凝土板框架结构，总建筑面积达30万平方米。
建筑物高度达到200米，共有50层，包括商业、办公和住宅等多种功能。
该广场的设计充分考虑了地震和风荷载的影响，结构稳定、安全可靠。
2.北京市某住宅小区该住宅小区采用混凝土板框架结构，总建筑面积约为10万平方米。
建筑物高度达到50米，共有20层，包括住宅和商业等功能。
该小区的设计充分考虑了人性化和环保的要求，采用节能材料和设备，结构稳定、安全可靠。
四、结论混凝土板框架结构是一种广泛应用于建筑领域的结构形式。
其设计和施工都需要严格按照相关标准和规范进行，以保证结构的稳定性和安全性。
在实际应用中，混凝土板框架结构已经得到了广泛的应用，成为建筑领域中不可或缺的一部分。

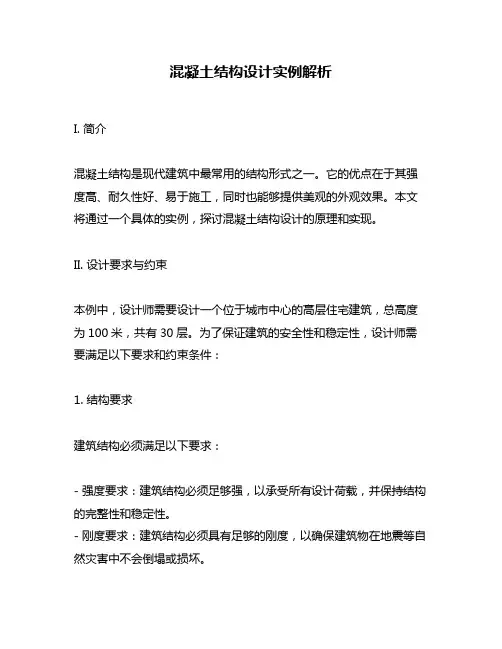

混凝土结构设计实例解析I. 简介混凝土结构是现代建筑中最常用的结构形式之一。
它的优点在于其强度高、耐久性好、易于施工，同时也能够提供美观的外观效果。
本文将通过一个具体的实例，探讨混凝土结构设计的原理和实现。
II. 设计要求与约束本例中，设计师需要设计一个位于城市中心的高层住宅建筑，总高度为100米，共有30层。
为了保证建筑的安全性和稳定性，设计师需要满足以下要求和约束条件：1. 结构要求建筑结构必须满足以下要求：- 强度要求：建筑结构必须足够强，以承受所有设计荷载，并保持结构的完整性和稳定性。
- 刚度要求：建筑结构必须具有足够的刚度，以确保建筑物在地震等自然灾害中不会倒塌或损坏。
- 稳定性要求：建筑结构必须具有足够的稳定性，以确保建筑不会因风、地震等原因而倒塌或损坏。
2. 材料要求建筑结构使用的混凝土必须符合以下要求：- 混凝土等级：C50或以上。
- 钢筋：HRB400或以上。
- 砖石：强度等级为MU30或以上。
3. 地基条件建筑的地基条件必须符合以下要求：- 土层稳定性：地基土层必须具有足够的稳定性，以确保建筑结构不会发生沉降或倾斜。
- 承载力：地基土层必须具有足够的承载力，以承受建筑物的重量和荷载。
III. 结构设计1. 结构类型选择基于设计要求和约束条件，本例中选择钢筋混凝土框架结构。
这种结构形式具有足够的强度、刚度和稳定性，能够满足设计要求。
同时，钢筋混凝土框架结构的施工也相对简单，符合建设周期和成本的要求。
2. 结构布局设计钢筋混凝土框架结构的布局设计应根据建筑的形状和高度确定。
在本例中，建筑为矩形平面形状，因此选择“框架-剪力墙”结构布局。
该布局形式具有良好的抗震性能和稳定性，适合高层建筑。
3. 结构荷载计算在本例中，需要计算建筑的重力荷载和风荷载。
重力荷载包括建筑本身的重量和住宅居民的负荷。
风荷载是由风对建筑物的作用力引起的。
计算重力荷载时，需要确定建筑物的自重和各个楼层的负荷。
自重的计算可以通过建筑物的体积和密度进行估算。
国家建筑标准设计图集15J939-1《装配式混凝土结构住宅建筑设计示例》（剪力墙结构）宣贯培训班编制背景1—住宅产业现代化的发展急需提供技术支持2—住建部批准编制建筑产业现代化专项图集3—设计、生产、施工、管理方面技术文件缺乏4—满足市场急需解决当前存在的主要矛盾5—梳理、整合住宅建筑产业化实践中的经验建筑工业化的发展现状装配式建筑的优势建筑工业化的发展现状装配式建筑的特点（中国工业化的五化）联合国定义的工业化的6条标准：“生产的连续性、生产物的标准化、生产过程的集成化、管理的规范化、生产的机械化、技术科研生产一体化。
”标准化设计工厂化生产装配化施工一体化装修信息化管理产业化思维专业化协同装配式建筑设计思维——转变观念•1、要从“专属、独有”转变为“跨界、共享”的观念•2、要从“模糊、拼凑”转变为“精确、集成”的观念•3、要从“施工”转变为“建造”的观念•4、要从“廉价”转变为“优质、优价、长寿命”的观念•5、要从“个别和单体”转变为“全部和整体”的观念•6、要做“绿色”装配式住宅，推进建筑工业化发展进步重视协同工作，用好协同方法•一体化协同设计是工厂化生产和装配化施工的前提•装配式建筑应利用包括信息化技术手段在内的各种手段进行建筑、结构、机电设备、室内装修、生产、施工一体化设计，实现各专业间、各工种间的协同配合•在装配式建筑的设计中，参与各方都要有“协同”意识，在各个阶段都要重视实现信息的互联互通•确保落实到工程上所有信息的正确性和唯一性建筑工业化的发展现状结构体系装配式混凝土框架结构体系建筑工业化的发展现状结构体系木结构、竹结构整体式盒子结构等其他结构钢结构钢-混凝土混合结构装配式系列图集工作全面展开受住建部委托，首先完成了《建筑产业现代化国家建筑标准设计体系》，第一次完整而系统地构建了适合于我国发展模式的建筑产业现代化国家建筑标准设计顶层设计，为我国建筑产业化发展提供了有力的技术支撑。
编制目的1—配套《装配式混凝土结构技术规程》JGJ 1 2—了解预制装配式建筑与现浇建筑的区别3—通过对《示例》的学习起到举一反三的作用4—系统、全面的掌握装配式建筑设计的流程5—推广装配式住宅的设计方法和经验6—统一装配式建筑设计图面的表达形式《装配式混凝土结构住宅建筑设计示例（剪力墙结构）》编制依据•《装配式混凝土结构技术规程》JGJ 1-2014•各省市也分别建立了各自地区的技术标准：北京地方标准《装配式剪力墙住宅建筑设计规程》DB11/T970-2013、上海地方标准《装配整体式混凝土住宅体系设计规程》DG/TJ08-2071-2010安徽地方标准《叠合板式混凝土剪力墙结构技术规程》DB34/T810-2008、深圳地方标准《预制装配整体式钢筋混凝土结构技术规程》SJG08-2009辽宁地方标准《装配整体式建筑技术规程(暂行)》DB21/T1924-2011、江苏地方标准《预制装配整体式剪力墙结构体系技术规程》DGJ32/TJ125-2011•目前，各项规程已经较为完善，但形象直观的技术资料还较少，本次编制任务是编制一本针对“装配式剪力墙结构住宅”的“设计示例”，希望广大设计人员通过使用这本图集，重视装配式建筑的方案设计、统一装配式建筑的施工图设计，对深入了解掌握装配式混凝土剪力墙结构住宅起到指导和参考作用。
PKPM-BIM摘要装配式混凝土结构是近年来发展迅速的一种建筑结构形式，具有高效、节能、环保、高质量等优点。
本文以装配整体式混凝土框架结构为例，详细介绍了PKPM-BIM 软件在该结构中的应用。
通过PKPM-BIM 软件模拟装配整体式混凝土框架结构的建模、分析和设计过程，比较了该软件与传统方法在建模和设计方面的差异，分析了软件在实际工作中的应用效果。
结果表明，PKPM-BIM 软件可以准确快速地完成装配整体式混凝土框架结构的建模、分析和设计，具有高效、精准、节能、环保的特点和广泛的应用前景。
关键词：装配式混凝土结构，整体式混凝土框架结构，PKPM-BIM 软件，建模、分析和设计AbstractPrefabricated concrete structure is a rapidly developing form of building structure in recent years, with advantages such as high efficiency, energy saving, environmental protection and high quality. Taking the prefabricated integral concrete frame structure as an example, this paper introduces the application of PKPM-BIM software in this structure in detail. Through the simulation of PKPM-BIM software in the modeling, analysis and design process of prefabricated integral concrete frame structure, the differences between this software and traditional methods in modeling and design are compared, and the application effect of the software in practical work is analyzed. The results show that PKPM-BIM software can accurately and quickly complete the modeling, analysis and design of prefabricated integral concrete frame structure, with high efficiency, accuracy, energy saving, environmental protection and broad application prospects.Keywords: Prefabricated concrete structure, Integral concrete frame structure, PKPM-BIM software, Modeling, Analysis and design一、引言随着我国经济的快速发展，城市化和工业化程度不断提高，以及国家对建筑结构安全性和绿色环保的要求越来越高，建筑行业也迈向了装配式混凝土结构时代。

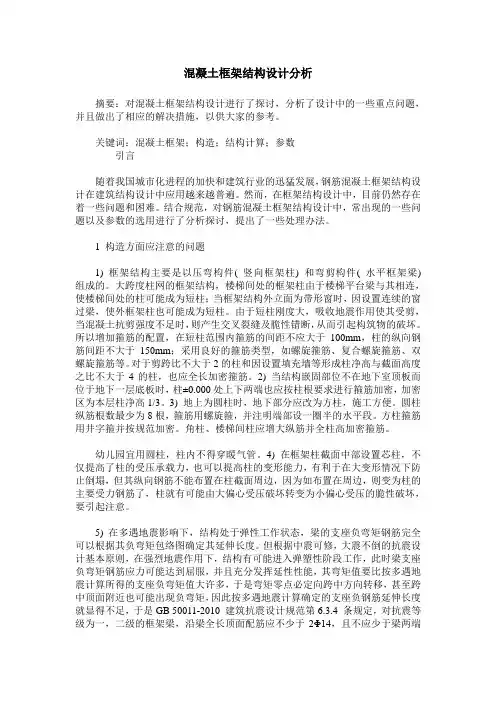

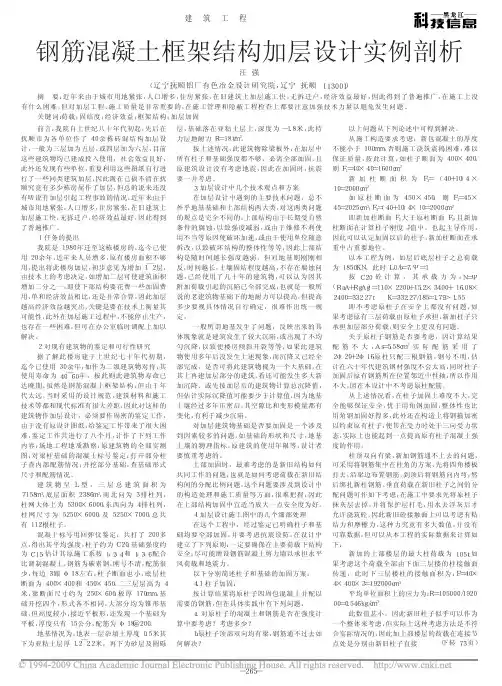

混凝土框架结构设计分析摘要：对混凝土框架结构设计进行了探讨，分析了设计中的一些重点问题，并且做出了相应的解决措施，以供大家的参考。
关键词：混凝土框架；构造；结构计算；参数引言随着我国城市化进程的加快和建筑行业的迅猛发展，钢筋混凝土框架结构设计在建筑结构设计中应用越来越普遍。
然而，在框架结构设计中，目前仍然存在着一些问题和困难。
结合规范，对钢筋混凝土框架结构设计中，常出现的一些问题以及参数的选用进行了分析探讨，提出了一些处理办法。
1 构造方面应注意的问题1) 框架结构主要是以压弯构件( 竖向框架柱) 和弯剪构件( 水平框架梁) 组成的。
大跨度柱网的框架结构，楼梯间处的框架柱由于楼梯平台梁与其相连，使楼梯间处的柱可能成为短柱；当框架结构外立面为带形窗时，因设置连续的窗过梁，使外框架柱也可能成为短柱。
由于短柱刚度大，吸收地震作用使其受剪，当混凝土抗剪强度不足时，则产生交叉裂缝及脆性错断，从而引起构筑物的破坏。
所以增加箍筋的配置，在短柱范围内箍筋的间距不应大于100mm，柱的纵向钢筋间距不大于150mm；采用良好的箍筋类型，如螺旋箍筋、复合螺旋箍筋、双螺旋箍筋等。
对于剪跨比不大于2的柱和因设置填充墙等形成柱净高与截面高度之比不大于4的柱，也应全长加密箍筋。
2) 当结构嵌固部位不在地下室顶板而位于地下一层底板时，柱±0.000处上下两端也应按柱根要求进行箍筋加密，加密区为本层柱净高1/3。
3) 地上为圆柱时，地下部分应改为方柱，施工方便。
圆柱纵筋根数最少为8根，箍筋用螺旋箍，并注明端部设一圈半的水平段。
方柱箍筋用井字箍并按规范加密。
角柱、楼梯间柱应增大纵筋并全柱高加密箍筋。
幼儿园宜用圆柱，柱内不得穿暖气管。
4) 在框架柱截面中部设置芯柱，不仅提高了柱的受压承载力，也可以提高柱的变形能力，有利于在大变形情况下防止倒塌，但其纵向钢筋不能布置在柱截面周边，因为如布置在周边，则变为柱的主要受力钢筋了，柱就有可能由大偏心受压破坏转变为小偏心受压的脆性破坏，要引起注意。

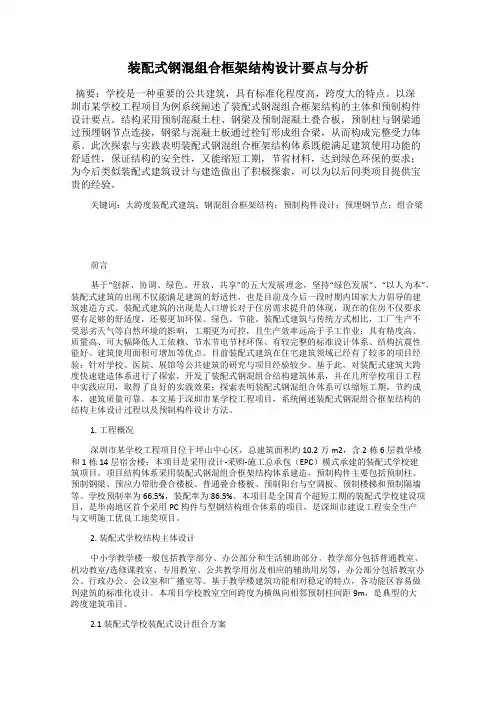

装配式钢混组合框架结构设计要点与分析 摘要：学校是一种重要的公共建筑，具有标准化程度高，跨度大的特点。以深圳市某学校工程项目为例系统阐述了装配式钢混组合框架结构的主体和预制构件设计要点。结构采用预制混凝土柱、钢梁及预制混凝土叠合板，预制柱与钢梁通过预埋钢节点连接，钢梁与混凝土板通过栓钉形成组合梁，从而构成完整受力体系。此次探索与实践表明装配式钢混组合框架结构体系既能满足建筑使用功能的舒适性，保证结构的安全性，又能缩短工期，节省材料，达到绿色环保的要求；为今后类似装配式建筑设计与建造做出了积极探索，可以为以后同类项目提供宝贵的经验。
关键词：大跨度装配式建筑；钢混组合框架结构；预制构件设计；预埋钢节点；组合梁
前言 基于“创新、协调、绿色、开放、共享”的五大发展理念，坚持“绿色发展”、“以人为本”，装配式建筑的出现不仅能满足建筑的舒适性，也是目前及今后一段时期内国家大力倡导的建筑建造方式。装配式建筑的出现是人口增长对于住房需求提升的体现，现在的住房不仅要求要有足够的舒适度，还要更加环保、绿色、节能。装配式建筑与传统方式相比，工厂生产不受恶劣天气等自然环境的影响，工期更为可控，且生产效率远高于手工作业；具有精度高、质量高、可大幅降低人工依赖、节水节电节材环保、有较完整的标准设计体系、结构抗震性能好、建筑使用面积可增加等优点。目前装配式建筑在住宅建筑领域已经有了较多的项目经验；针对学校、医院、展馆等公共建筑的研究与项目经验较少。基于此，对装配式建筑大跨度快速建造体系进行了探索，开发了装配式钢混组合结构建筑体系，并在几所学校项目工程中实践应用，取得了良好的实践效果；探索表明装配式钢混组合体系可以缩短工期，节约成本，建筑质量可靠。本文基于深圳市某学校工程项目，系统阐述装配式钢混组合框架结构的结构主体设计过程以及预制构件设计方法。
1. 工程概况 深圳市某学校工程项目位于坪山中心区，总建筑面积约10.2万m2，含2栋6层教学楼和1栋14层宿舍楼；本项目是采用设计-采购-施工总承包（EPC）模式承建的装配式学校建筑项目。项目结构体系采用装配式钢混组合框架结构体系建造，预制构件主要包括预制柱、预制钢梁、预应力带肋叠合楼板、普通叠合楼板、预制阳台与空调板、预制楼梯和预制隔墙等。学校预制率为66.5%，装配率为86.5%。本项目是全国首个超短工期的装配式学校建设项目，是华南地区首个采用PC构件与型钢结构组合体系的项目，是深圳市建设工程安全生产与文明施工优良工地奖项目。
