轿车车身结构分析

车身结构动力学分析及优化设计随着汽车工业的发展，轿车的外形设计变得愈加复杂，同时车辆的性能需求也得到了巨大的提升。

车身的结构设计和优化成为了车辆设计中的重要组成部分。

本文将从车身结构动力学分析入手，探讨车身结构的优化设计方法。

一、车身结构动力学分析1. 车身结构的刚度分析车身结构的刚度是指车身在受到外力作用时，不会发生过度变形的能力。

在整车静态状态下，刚度可以通过FEA仿真来精确求解。

2. 车身结构的模态分析车身结构的模态分析能够评估车身在振动状态下的响应特性，它是车身结构动力学分析的基础。

模态分析结果可以为优化设计提供参考。

3. 车身结构的应力分析车身在行驶过程中，存在各种力的作用，如加速度、制动力、悬挂力等。

这些力会在车身结构内部转移，产生内部应力。

应力分析能够预测车身结构在特定工况下的应力状态，为车身结构的优化设计提供基础数据。

二、车身结构的优化设计1. 材料的选择材料的选择对车身的性能和质量起着重要的作用。

用高强度或者轻质材料可以大大减轻车身的重量，提高车辆的加速性能和燃油经济性。

2. 结构的设计优化车身结构的设计优化包括减少空气阻力、重心下降、车身刚度提升等。

较少空气阻力可以在车辆行驶时减少风阻，提高车辆的性能和燃油经济性；重心下降可以提高车辆的稳定性和操控性；车身刚度的提升可以提高车辆的安全性。

3. 结构加固结构加固是车身结构优化设计中的重要部分，可采用刚性补强、寿命加强等方法加固车身，使车身在强度和刚度上都得到了提高，从而能够承受更大的冲击力。

三、结论车身结构动力学分析和优化设计是车辆设计中的重要组成部分，它可以提高车辆的性能、安全性和质量。

在设计和制造车身结构时，需要利用现代的技术手段，如FEA仿真、设计优化软件等进行辅助，精准地分析和预测车身结构的行为，进而优化设计方案，实现优化设计。

完整版汽车车身结构分类汽车车身结构是指汽车的主体部分，包括车门、车窗、车顶、车尾等组成部分。

根据车身结构的不同，汽车可以分为几种不同类型。

1.刚性车身结构：刚性车身结构是最常见的一种车身结构，也是传统车身结构的一种。

刚性车身结构由一系列金属板材焊接或螺栓连接而成，具有很好的刚性和承载能力。

刚性车身结构的优点是安全性高、耐用性强，但制造和修复成本较高。

2.深抽空车身结构：深抽空车身结构是指通过在车身结构上切割出一定形状的凹陷部分来减轻车身重量的结构类型。

通过减轻车身重量，可以提高汽车的燃油经济性和操控性能。

深抽空车身结构常用于一些高性能跑车和赛车中。

3.空心底盘车身结构：空心底盘车身结构是指在车身结构内部采用一定形状的结构件，以减轻车身重量和改善车辆的稳定性和操控性能。

空心底盘车身结构多用于跑车和越野车等特种车辆中。

4.承载式车身结构：承载式车身结构是指将车身作为车辆的主要承载结构的一种结构类型。

承载式车身结构可以使车身更为紧凑，提高整车的刚性和稳定性。

承载式车身结构广泛应用于轿车和SUV等车型中。

5.悬置式车身结构：悬置式车身结构是指将车身结构悬挂在底盘结构上，通过悬挂系统来承载车身的一种结构类型。

悬置式车身结构可以提高汽车的乘坐舒适性和操控性能，常用于高端轿车和豪华车中。

6.自承载式车身结构：自承载式车身结构是指将车身作为整体承载车辆荷载的一种结构类型。

自承载式车身结构可以减少车身部件的数量，提高整车的刚性和安全性。

自承载式车身结构常用于小型轿车和紧凑型SUV 等车型中。

7.空气动力学车身结构：空气动力学车身结构是指通过优化车身的外形来减少空气阻力的一种结构类型。

空气动力学车身结构可以降低汽车的风阻系数，提高燃油经济性和行驶稳定性。

空气动力学车身结构常用于赛车和高性能跑车中。

以上是汽车车身结构的一些常见分类。

随着技术的不断发展和创新，车身结构也在不断进化和改进，以满足不同车型和市场的需求。

车身的结构形式及轿车车身的组成车身是指汽车的外部结构，是汽车的外壳和底盘的总称。

它不仅是汽车的外观表现，同时也承载着安全和舒适性的功能。

车身的结构形式和轿车车身的组成对于汽车的性能、安全性和外观设计都起着重要作用。

一、车身的结构形式1. 整车式车身结构：整车式车身是指整个车身与底盘结构一体化，通常由钢板焊接而成。

这种结构形式的优点是结构牢固，具有较高的安全性和刚性；缺点是生产成本较高，维修困难。

2. 骨架式车身结构：骨架式车身是指在底盘上搭建一个车身骨架，然后再将车身壳体安装在骨架上。

这种结构形式的优点是生产成本低，维修方便；缺点是结构较为复杂，刚性较差。

3. 混合式车身结构：混合式车身是指整车式车身和骨架式车身的结合形式，根据不同的需求，可以在不同部位采用不同的结构形式。

这种结构形式的优点是兼具整车式车身和骨架式车身的优点，能够满足不同需求。

二、轿车车身的组成1. 车身骨架：车身骨架是车身的主要承重部分，通常由钢材制成。

它的作用是支撑和保护车身，使车身具有足够的刚性和稳定性。

2. 车身壳体：车身壳体是车身的外部覆盖部分，通常由钢板制成。

它的作用是保护乘客和车内设备，同时也起到美观和减少风阻的作用。

3. 车门：车门是乘客进出车辆的通道，通常由钢板制成。

车门上装有车窗、车门锁等装置，以提供便利和安全性。

4. 车窗：车窗是车身的透明部分，通常由玻璃制成。

车窗的作用是提供车内的视野和空气流通，同时也起到隔音和保温的作用。

5. 车顶：车顶是车身的顶部覆盖部分，通常由钢板制成。

车顶的作用是保护车内乘客免受外界天气和物体的影响，同时也起到增加车身刚性的作用。

6. 车尾箱：车尾箱是车身的后部储物空间，通常由钢板制成。

车尾箱的作用是提供乘客储物和装载物品的空间，同时也起到保护乘客和车内设备的作用。

7. 车灯：车灯是车身的照明装置，用于夜间行车和示意其他车辆和行人。

车灯通常包括前大灯、后尾灯、雾灯等。

8. 车身附件：车身附件包括前后保险杠、侧裙板、行李架等。

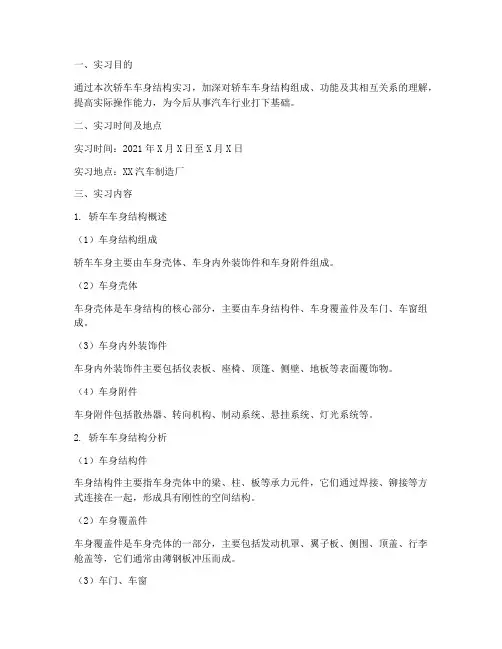

一、实习目的通过本次轿车车身结构实习，加深对轿车车身结构组成、功能及其相互关系的理解，提高实际操作能力，为今后从事汽车行业打下基础。

二、实习时间及地点实习时间：2021年X月X日至X月X日实习地点：XX汽车制造厂三、实习内容1. 轿车车身结构概述（1）车身结构组成轿车车身主要由车身壳体、车身内外装饰件和车身附件组成。

（2）车身壳体车身壳体是车身结构的核心部分，主要由车身结构件、车身覆盖件及车门、车窗组成。

（3）车身内外装饰件车身内外装饰件主要包括仪表板、座椅、顶篷、侧壁、地板等表面覆饰物。

（4）车身附件车身附件包括散热器、转向机构、制动系统、悬挂系统、灯光系统等。

2. 轿车车身结构分析（1）车身结构件车身结构件主要指车身壳体中的梁、柱、板等承力元件，它们通过焊接、铆接等方式连接在一起，形成具有刚性的空间结构。

（2）车身覆盖件车身覆盖件是车身壳体的一部分，主要包括发动机罩、翼子板、侧围、顶盖、行李舱盖等，它们通常由薄钢板冲压而成。

（3）车门、车窗车门、车窗通过铰链安装在车身壳体上，起到隔离外界环境、保护车内乘员的作用。

3. 轿车车身结构特点（1）高强度、轻量化轿车车身结构采用高强度钢板，具有良好的抗扭、抗弯性能，同时采用轻量化设计，降低整车重量。

（2）安全性车身结构设计充分考虑碰撞安全性能，如发动机舱、驾驶室等部位采用高强度材料，提高车辆在碰撞过程中的生存几率。

（3）舒适性车身结构设计注重乘坐舒适性，如座椅、悬挂系统等设计合理，降低车内噪音，提高乘坐舒适性。

四、实习过程及收获1. 实习过程（1）参观轿车车身制造生产线，了解车身制造工艺流程。

（2）观察车身结构实物，了解车身结构件、车身覆盖件、车门、车窗等组成部分。

（3）学习车身结构设计原理，了解车身结构设计方法。

（4）参与车身焊接、铆接等实际操作，提高动手能力。

2. 收获（1）掌握了轿车车身结构的组成、功能及其相互关系。

（2）了解了车身制造工艺流程，熟悉了车身制造设备。

汽车车身结构的振动分析汽车，作为现代社会中不可或缺的交通工具，其性能和舒适度在很大程度上取决于车身结构的稳定性和抗振能力。

车身结构的振动不仅会影响乘坐的舒适性，还可能对车辆的安全性和耐久性产生潜在威胁。

因此，对汽车车身结构的振动进行深入分析具有重要的意义。

首先，我们来了解一下汽车车身结构振动的来源。

汽车在行驶过程中，会受到多种激励因素的作用，从而导致车身产生振动。

路面的不平整度是最常见的激励源之一。

当车轮经过凸起、凹陷或坑洼的路面时，会产生垂直方向的冲击力，通过悬架系统传递到车身。

发动机的运转也是一个重要的激励源。

发动机的往复运动和旋转部件的不平衡会产生振动，通过动力传动系统传递到车身。

此外，风阻、车辆的加速和减速、转向等操作也可能引起车身的振动。

那么，车身结构的振动会带来哪些影响呢？最直观的就是乘坐舒适性的下降。

频繁和强烈的振动会让乘客感到不适，甚至出现疲劳和晕车的症状。

长期处于振动环境中，还可能对人体健康造成一定的损害。

对于车辆本身来说，振动会加速零部件的磨损，降低其使用寿命。

例如，过度的振动可能导致悬架系统、连接件、电子设备等部件的损坏或失效，增加维修成本。

此外，振动还可能影响车辆的操控性能和稳定性，给驾驶带来安全隐患。

为了有效地分析车身结构的振动，我们需要借助一系列的工具和方法。

其中，有限元分析（Finite Element Analysis，简称 FEA）是一种常用的技术。

通过将车身结构离散化为有限个单元，并对这些单元的力学特性进行建模，可以模拟车身在不同载荷和工况下的振动响应。

在进行有限元分析时，需要准确地建立车身的几何模型，并定义材料属性、边界条件和载荷等参数。

实验测试也是振动分析中不可或缺的手段。

例如，可以使用加速度传感器安装在车身的关键部位，测量实际行驶过程中的振动加速度信号。

通过对这些信号进行处理和分析，可以获得车身振动的频率、幅值等特征参数。

在车身结构设计中，有一些关键因素会影响其振动特性。

轿车车身结构图主要零部件轿车车身是由各种各样的骨架件和板件通过焊接拼装而成，而车身的骨架件和板件多用钢板冲压而成，所以车身骨架件和板件对车的安全及驾乘舒适性起着很重要的作用三厢式轿车车身结构图主要零部件:1、发动机盖2、前档泥板3、前围上盖板4、前围板5、车顶盖6、前柱7、上边梁8、顶盖侧板9、后围上盖板 10、行李箱盖 11、后柱 12、后围板 13、后翼子板 14、中柱 15、车门 16、下边梁 17、底板 18、前翼子板 19、前纵梁 20、前横梁 21、前裙板 22、散热器框架 23、发动机盖前支撑板车身的骨架件和板件多用钢板冲压而成，车身专用钢板具有深拉延时不易产生裂纹的特点。
