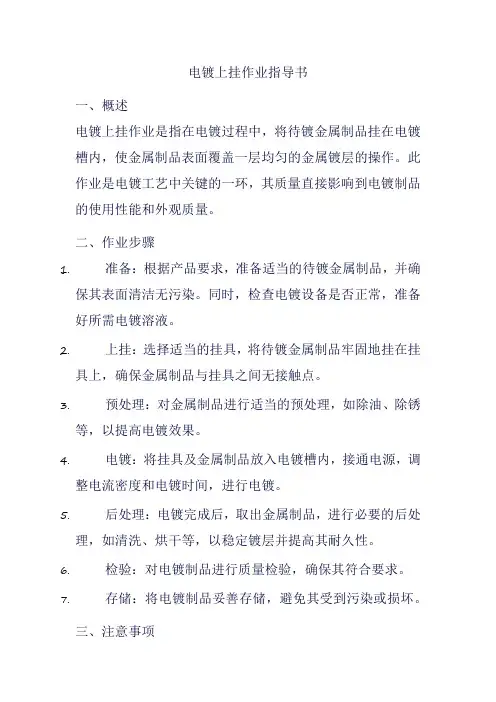

电镀上挂作业指导书一、概述电镀上挂作业是指在电镀过程中，将待镀金属制品挂在电镀槽内，使金属制品表面覆盖一层均匀的金属镀层的操作。
此作业是电镀工艺中关键的一环，其质量直接影响到电镀制品的使用性能和外观质量。
二、作业步骤1.准备：根据产品要求，准备适当的待镀金属制品，并确保其表面清洁无污染。
同时，检查电镀设备是否正常，准备好所需电镀溶液。
2.上挂：选择适当的挂具，将待镀金属制品牢固地挂在挂具上，确保金属制品与挂具之间无接触点。
3.预处理：对金属制品进行适当的预处理，如除油、除锈等，以提高电镀效果。
4.电镀：将挂具及金属制品放入电镀槽内，接通电源，调整电流密度和电镀时间，进行电镀。
5.后处理：电镀完成后，取出金属制品，进行必要的后处理，如清洗、烘干等，以稳定镀层并提高其耐久性。
6.检验：对电镀制品进行质量检验，确保其符合要求。
7.存储：将电镀制品妥善存储，避免其受到污染或损坏。
三、注意事项1.在电镀过程中，操作人员应佩戴个人防护装备，如防护服、防护眼镜、防护手套等。
2.电镀设备应定期检查和维护，确保其正常运行。
3.电镀溶液应妥善保管，避免其污染或泄露。
4.在电镀过程中，应保持工作场所的良好通风，并配备足够的照明设备。
5.工作场所应具备防火、防爆措施，禁止吸烟等火源。
四、安全措施1.电镀设备应安装在干燥、通风良好且配备防火、防爆设施的场所。
2.电镀过程中，操作人员应严格遵守安全操作规程，避免发生意外事故。
3.在电镀过程中，应定期检查电镀设备的接地情况，确保安全接地。
4.在电镀过程中，应避免金属制品与挂具之间产生接触点，以免产生火花引起爆炸。
5.在电镀过程中，应避免使用易燃易爆的化学药品。
6.在电镀过程中，应保持工作场所整洁卫生，避免杂物堆放引发意外事故。

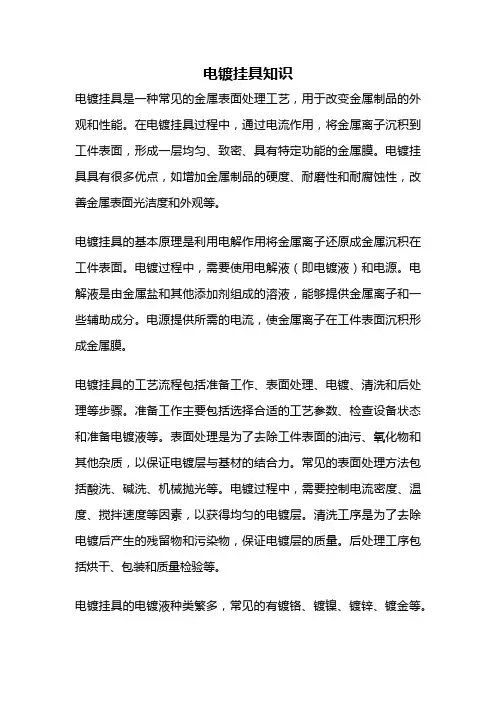

电镀挂具知识电镀挂具是一种常见的金属表面处理工艺，用于改变金属制品的外观和性能。
在电镀挂具过程中，通过电流作用，将金属离子沉积到工件表面，形成一层均匀、致密、具有特定功能的金属膜。
电镀挂具具有很多优点，如增加金属制品的硬度、耐磨性和耐腐蚀性，改善金属表面光洁度和外观等。
电镀挂具的基本原理是利用电解作用将金属离子还原成金属沉积在工件表面。
电镀过程中，需要使用电解液（即电镀液）和电源。
电解液是由金属盐和其他添加剂组成的溶液，能够提供金属离子和一些辅助成分。
电源提供所需的电流，使金属离子在工件表面沉积形成金属膜。
电镀挂具的工艺流程包括准备工作、表面处理、电镀、清洗和后处理等步骤。
准备工作主要包括选择合适的工艺参数、检查设备状态和准备电镀液等。
表面处理是为了去除工件表面的油污、氧化物和其他杂质，以保证电镀层与基材的结合力。
常见的表面处理方法包括酸洗、碱洗、机械抛光等。
电镀过程中，需要控制电流密度、温度、搅拌速度等因素，以获得均匀的电镀层。
清洗工序是为了去除电镀后产生的残留物和污染物，保证电镀层的质量。
后处理工序包括烘干、包装和质量检验等。
电镀挂具的电镀液种类繁多，常见的有镀铬、镀镍、镀锌、镀金等。
不同的电镀液适用于不同的金属材料和工艺要求。
例如，镀铬适用于提高金属制品的光洁度和耐腐蚀性，镀金适用于提高金属制品的装饰性和价值。
电镀挂具的应用范围广泛。
在家居用品、建筑装饰、汽车零部件、电子产品等领域，电镀挂具都扮演着重要的角色。
通过电镀挂具，金属制品的功能和外观可以得到显著的改善，增加了产品的附加值和竞争力。
然而，电镀挂具也存在一些问题和挑战。
首先，电镀过程中会产生一些废水和废气，对环境造成污染。
其次，电镀液中的一些成分可能对人体健康产生影响，需要采取相应的防护措施。
另外，电镀挂具的工艺参数和操作要求较为复杂，需要专业的技术人员进行控制和操作。
为了提高电镀挂具的质量和效率，需要不断改进和创新电镀技术。
例如，可以研究新型的电镀液和添加剂，优化工艺参数，提高电镀层的质量和附着力。

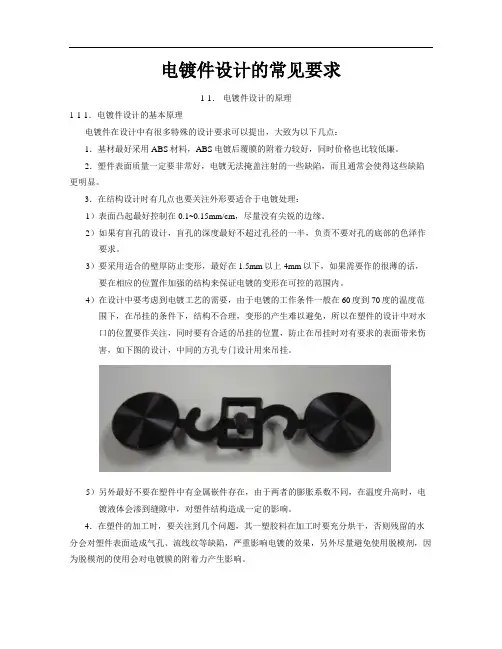

电镀件设计的常见要求1-1．电镀件设计的原理1-1-1．电镀件设计的基本原理电镀件在设计中有很多特殊的设计要求可以提出，大致为以下几点：1．基材最好采用ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉。
2．塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显。
3．在结构设计时有几点也要关注外形要适合于电镀处理：1）表面凸起最好控制在0.1~0.15mm/cm，尽量没有尖锐的边缘。
2）如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，负责不要对孔的底部的色泽作要求。
3）要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内。
4）在设计中要考虑到电镀工艺的需要，由于电镀的工作条件一般在60度到70度的温度范围下，在吊挂的条件下，结构不合理，变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求的表面带来伤害，如下图的设计，中间的方孔专门设计用来吊挂。
5）另外最好不要在塑件中有金属嵌件存在，由于两者的膨胀系数不同，在温度升高时，电镀液体会渗到缝隙中，对塑件结构造成一定的影响。
4．在塑件的加工时，要关注到几个问题，其一塑胶料在加工时要充分烘干，否则残留的水分会对塑件表面造成气孔、流线纹等缺陷，严重影响电镀的效果，另外尽量避免使用脱模剂，因为脱模剂的使用会对电镀膜的附着力产生影响。
1-2．电镀件设计时的特殊要求1-2-1．电镀件镀层厚度对配合尺寸的影响电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以在有滑动配合的位置上，单边的间隙要控制在0.3mm以上，才能达到满意的效果，这是我们对电镀件配合时需要作的关注。
1-2-2．电镀件变形的控制由于电镀流程中，几道工序的工作温度都在60℃～70℃，在这样的工作条件下，吊挂的工件极易发生变形，如何控制制件的变形是我们在加工中关注的一个问题，在同电镀厂工程师的交流后认为关键在于要在塑件结构上要充分考虑挂接方式和支撑结构的设计，目的就是增强整个架构的强度，一般的做法都是在注射的流道结构上设计各种结构，即保证了塑流的填充有加强了整体的结构，电镀的时候，一起进行电镀，电镀后剪掉浇道得到最后的成品。

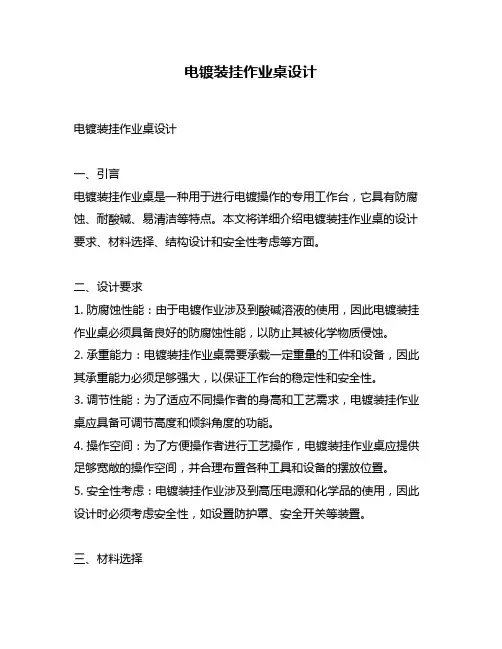

电镀装挂作业桌设计电镀装挂作业桌设计一、引言电镀装挂作业桌是一种用于进行电镀操作的专用工作台，它具有防腐蚀、耐酸碱、易清洁等特点。
本文将详细介绍电镀装挂作业桌的设计要求、材料选择、结构设计和安全性考虑等方面。
二、设计要求1. 防腐蚀性能：由于电镀作业涉及到酸碱溶液的使用，因此电镀装挂作业桌必须具备良好的防腐蚀性能，以防止其被化学物质侵蚀。
2. 承重能力：电镀装挂作业桌需要承载一定重量的工件和设备，因此其承重能力必须足够强大，以保证工作台的稳定性和安全性。
3. 调节性能：为了适应不同操作者的身高和工艺需求，电镀装挂作业桌应具备可调节高度和倾斜角度的功能。
4. 操作空间：为了方便操作者进行工艺操作，电镀装挂作业桌应提供足够宽敞的操作空间，并合理布置各种工具和设备的摆放位置。
5. 安全性考虑：电镀装挂作业涉及到高压电源和化学品的使用，因此设计时必须考虑安全性，如设置防护罩、安全开关等装置。
三、材料选择1. 框架材料：为了保证电镀装挂作业桌的稳定性和承重能力，框架材料应选择强度高、耐腐蚀的金属材料，如不锈钢或钢铁等。
2. 台面材料：台面材料需要具备耐酸碱、防腐蚀、易清洁等特点。
常用的台面材料有PP（聚丙烯）、PVC（聚氯乙烯）等塑料材料，以及不锈钢板等金属材料。
3. 防护罩材料：为了保护操作者免受化学品溅洒和高压电源的伤害，防护罩应选择透明、耐腐蚀的塑料材料，如有机玻璃等。
四、结构设计1. 框架结构：电镀装挂作业桌的框架结构应设计合理，稳定性好。
常见的结构形式有矩形框架和梯形框架，其选择应根据实际情况进行决定。
2. 台面设计：台面应具备平整、耐腐蚀、易清洁等特点。
可以采用可拆卸式台面设计，方便清洗和更换。
同时，可以在台面上设置滴水槽或排水孔，以便于排除工艺过程中产生的废液。
3. 高度调节设计：电镀装挂作业桌应具备高度可调节的功能，以适应不同操作者的身高需求。
可以采用液压或电动升降装置，使操作者能够轻松调节工作台的高度。
一种可旋转设计的组合式电镀挂架的制作方法摘要本文介绍了一种可旋转设计的组合式电镀挂架的制作方法。
该挂架采用了结构简单、操作便捷的可旋转设计，使得电镀过程更加高效。
本文将详细介绍制作该挂架的材料和步骤，并提供了一些注意事项和优化建议，以便读者能够根据本文提供的信息制作出一个实用的组合式电镀挂架。
引言组合式电镀挂架是一种常用于电镀行业的设备，用于支撑工件，并使其能够在电镀槽中旋转，以保证电镀液能够均匀附着在工件表面。
目前市面上的组合式电镀挂架存在一些问题，比如结构复杂、操作繁琐等。
为了解决这些问题，本文提出了一种可旋转设计的组合式电镀挂架制作方法，通过简化结构和设计可旋转的连接部件，使得电镀过程更加高效。
材料与工具制作该组合式电镀挂架所需的材料和工具如下： - 材料：- 不锈钢材料：用于制作挂架的支撑结构和旋转部件。
- 聚合物材料：用于制作挂架的手柄和电镀槽连接部件。
- 工具：- 喷灯、锉刀、打磨机：用于加工和修饰不锈钢材料。
- 电钻、螺丝刀：用于钻孔和安装挂架的连接部件。
- 拧紧工具：用于安装和卸下挂架的旋转部件。
制作步骤下面是制作一种可旋转设计的组合式电镀挂架的详细步骤：根据实际需求，设计挂架的结构。
挂架的结构应包括支撑部件和旋转部件。
支撑部件用于固定待电镀工件，而旋转部件用于使工件在电镀槽中旋转。
步骤 2：制作挂架支撑部件使用不锈钢材料制作挂架的支撑部件。
首先，根据设计要求，将不锈钢材料锯割成适当的尺寸。
然后，使用喷灯、锉刀和打磨机对支撑部件进行加工和修饰，以确保边缘光滑并且没有锋利的边角。
步骤 3：制作挂架旋转部件使用不锈钢材料制作挂架的旋转部件。
同样地，根据设计要求，将不锈钢材料锯割成适当的尺寸。
然后，使用喷灯、锉刀和打磨机对旋转部件进行加工和修饰，确保其表面光滑，并且没有锋利的边角。
步骤 4：制作挂架手柄使用聚合物材料制作挂架的手柄。
根据设计要求，将聚合物材料切割为适当的尺寸，然后使用打磨机进行修饰，以确保手柄的表面光滑。

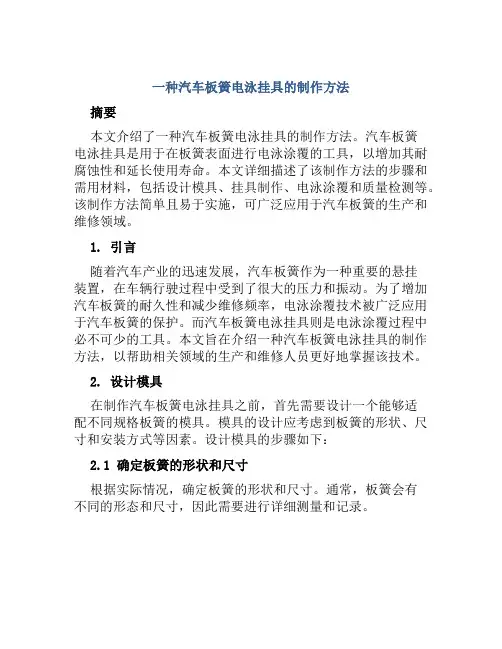

一种汽车板簧电泳挂具的制作方法摘要本文介绍了一种汽车板簧电泳挂具的制作方法。
汽车板簧电泳挂具是用于在板簧表面进行电泳涂覆的工具，以增加其耐腐蚀性和延长使用寿命。
本文详细描述了该制作方法的步骤和需用材料，包括设计模具、挂具制作、电泳涂覆和质量检测等。
该制作方法简单且易于实施，可广泛应用于汽车板簧的生产和维修领域。
1. 引言随着汽车产业的迅速发展，汽车板簧作为一种重要的悬挂装置，在车辆行驶过程中受到了很大的压力和振动。
为了增加汽车板簧的耐久性和减少维修频率，电泳涂覆技术被广泛应用于汽车板簧的保护。
而汽车板簧电泳挂具则是电泳涂覆过程中必不可少的工具。
本文旨在介绍一种汽车板簧电泳挂具的制作方法，以帮助相关领域的生产和维修人员更好地掌握该技术。
2. 设计模具在制作汽车板簧电泳挂具之前，首先需要设计一个能够适配不同规格板簧的模具。
模具的设计应考虑到板簧的形状、尺寸和安装方式等因素。
设计模具的步骤如下：2.1 确定板簧的形状和尺寸根据实际情况，确定板簧的形状和尺寸。
通常，板簧会有不同的形态和尺寸，因此需要进行详细测量和记录。
2.2 设计模具的结构根据板簧的形状和尺寸，设计模具的结构。
模具应能够精确地固定住板簧，并确保其处于正确的位置和角度，以便进行电泳涂覆。
2.3 制作模具按照设计的规格和要求，制作模具。
通常，模具可以使用金属材料（如钢材）制作，以确保足够的强度和耐用性。
3. 挂具制作挂具是将模具和板簧连接的组件，其作用是确保板簧能够稳固地悬挂在电泳槽中。
挂具制作的步骤如下：3.1 准备所需材料准备所需的材料，包括金属材料和连接件等。
金属材料通常选择强度高且具有较好电导性的材料，以确保挂具的稳定性和良好的导电性能。
3.2 制作挂具组件根据设计要求，使用金属材料加工制作挂具组件。
通过切割、弯曲、焊接等工艺，将金属材料加工成符合模具形状和尺寸的组件。
3.3 组装挂具将挂具组件按照设计要求进行组装。
确保挂具能够准确地固定住板簧，并能够在电泳涂覆过程中保持稳定。
