LW5系列万能转换开关型号定义及含义
来源：互联网时间：2007-11-21 14:43:09
LW5系列万能转换开关
用途
LW5系列万能转换开关适用于交流50Hz，额定工作电压500V及以下，直流电压至440V的电路中转换电气控制线路（电磁线圈、电气测量仪表和伺服电动机等），也可直接控制5.5kW三相鼠笼型异步电动机的起动、
可逆转换、变速等。
产品符合标准GB 14048.5. 产品型号及其含义
用途代号：
Q1、Q2-直接起动
N-可逆转换
电寿命：AC-15、DC-13时为20×10 ，操作频率为300次/小时。
AC-3时为19.5×10 次，操作频率为300次/小时。
AC-4时为0.5×10 次，操作频率为120次/小时。
外形尺寸和安装尺寸
外形尺寸。
万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

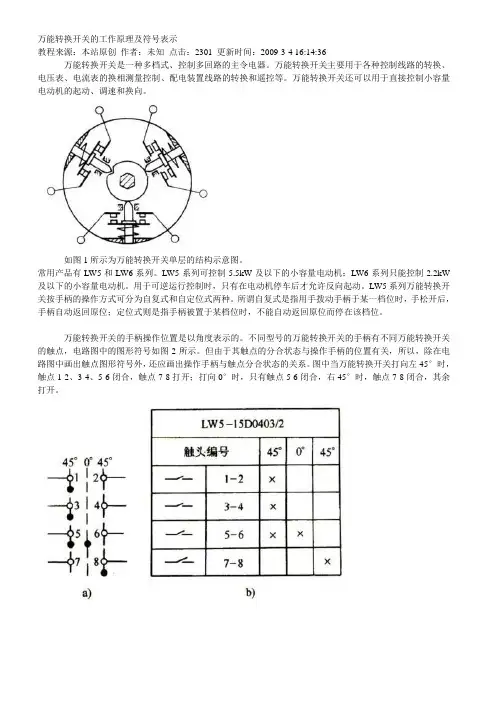

如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
正泰万能转换开关接点图编码规则技术交流2010-01-14 20:51:56 阅读1518 评论5 字号：大中小订阅万能转换开关是一种手动操作的低压电器产品，它是基于通过凸轮控制各对触头从而实现对各个独立线路进行控制的目的，由于它的控制靠凸轮来实现，因此俗称凸轮开关。
凸轮开关根据控制的对象和使用的场合不同，大体可以分为万能转换开关和组合开关。
凸轮开关大体由操作机构、定位助力机构、接触系统三个部分组成。
其中接触系统可以由独立接触单位进行线性叠加，每一个接触单元（一节）有两个独立的接触组（1-2、3-4）组成，那么根据排列组合，一个接触单元（一节）可以由4种情况（1-2通3-4断、1-2断3-4断、1-2通3-4通、1-2断3-4通）那么对于n节产品在某个档位的通断情况有4n情况，假如开关有m档，则这个开关理论上存在着m*4n种通断情况。
LW5D万能转换开关LW5D系列万能转换开关主要适用于交流50~60Hz、电压至380V，直流电压至440V 的电路中转换电气控制线路(电磁线圈、电气测量仪表和伺服电动机等)，也可直接控制 5.5kW 三相笼型感应电动机(起动、可逆转换、变速)。
符合标准：GB 14048.5、IEC 60947-5-1。
2.1 主令控制用时型号LW 5 D-16 □□/□接触系统节数(有1-16节)操作图编号特征代号(见表2)约定发热电流值采标代号设计代号万能转换开关2.2 直接控制电动机时型号LW 5 D-16 / 5.5 □/□接触系统节数用途代号：Q1：直接起动；N：可逆转换；S：双速电动机变速；SN：双速电动机变速、可逆；被控制电机最大容量(kW)约定发热电流值采标代号设计代号万能转换开关项目Ue(V)Ie(A)电寿命(次)操作频率次/h机械寿命(次)绝缘电压(V)发热电流(A)AC-155002.0420×10300480×10550V16A3802.62204.6DC-134400.14420×102200.271100.55表 11 适用范围2 型号及含义3 主要参数及技术性能4 其它4.1 按操作方式与操动器位置组合分类定位型使用类别4.2 分类4.2.1 按用途分有主令控制用和直接控制5.5kW电动机用两种；4.2.2 按操作方式分有定位型和自复型两种；4.2.3 按接触系统节数分有1~16节，共16种。
C D E F GH I J K L M N P操作方式代号操作手柄位置。
150。
150。
0。
45。
90。
45。
90。
120。
120。
120。
120。
135。
135。
90。
90。
90。
90。
90。
90。
90。
90。
60。
60。
60。
60。
45。
45。
45。
45。
45。
45。
30。
30。
30。
30。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
45。
45。
45。
45。
配电图中符号含义配电系统图上的符号系统图中某线路上标有:ZR-YJV-4＊25+1＊16—CT-SC80-ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1＊16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6）：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C :是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L-———火线、N—--—零线、G--—地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线，蓝色是零线，双色为地线。
转换开关型号：转换开关 LW5—16 YH3/3 字母和数字分别表示的是:LW—-万能转换开关的"万能”的反拼音;5—-设计序号；16-—开关触头能承受的额定电流；Y——电压;H--转换的"换"的拼音首字母;3--三相;3—-三节。
LW5—16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器 LMZJ1—0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式；ZJ--浇铸绝缘;1—-设计序号；0.66—-额定电压；150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R-—熔断器;C—-插入式；1--设计序号;10A—-额定电流常见电线电缆的规格型号BV、BVR：聚氯乙烯绝缘电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB :铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS:铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘,后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
万能转换开关相关知识及选型型号，这应该是最详细的了！在工厂应用中,用的最多的可能就是转换开关了,今天我们介绍一下,万能转换开关相关知识与选型型号.万能转换开关主要用于额定工作电压AC380V/50Hz、额定电流至160A及DC220V及以下的各种电气控制线路的转换、电压表、电流表的换相测量控制、配电装置线路转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
万能转换开关分类国内现有的LW2、LW4、LW5、LW6、LW8、LW12、LW15、LW16、LW26、LW30、LW39、CA10、HZ5、HZ10、HZ12等各类开关以及进口设备上的万能转换开关，使用广泛。
万能转换开关有挂锁型开关和暗锁型开关(63A及以下),可用作重要设备的电源切断开关,防止误操作以及控制非授权人员的操作。
昌晖仪表提示最常用万能转换开关有LW5、LW6和LW12系列。
打开今日头条，查看更多精彩图片1、LW5-16系列万能转换开关按用途分有主令控制和控制5.5kW 及以下的小容量电动机用两种；LW5-16系列万能转换开关按操作方式分定位型和子复位型两种；LW5-16系列万能转换开关按操作器外形分有旋钮式和球形捏手式两种。
