LW5D万能转换开关LW5D系列万能转换开关主要适用于交流50~60Hz、电压至380V，直流电压至440V 的电路中转换电气控制线路(电磁线圈、电气测量仪表和伺服电动机等)，也可直接控制 5.5kW 三相笼型感应电动机(起动、可逆转换、变速)。
符合标准：GB 14048.5、IEC 60947-5-1。
2.1 主令控制用时型号LW 5 D-16 □□/□接触系统节数(有1-16节)操作图编号特征代号(见表2)约定发热电流值采标代号设计代号万能转换开关2.2 直接控制电动机时型号LW 5 D-16 / 5.5 □/□接触系统节数用途代号：Q1：直接起动；N：可逆转换；S：双速电动机变速；SN：双速电动机变速、可逆；被控制电机最大容量(kW)约定发热电流值采标代号设计代号万能转换开关项目Ue(V)Ie(A)电寿命(次)操作频率次/h机械寿命(次)绝缘电压(V)发热电流(A)AC-155002.0420×10300480×10550V16A3802.62204.6DC-134400.14420×102200.271100.55表 11 适用范围2 型号及含义3 主要参数及技术性能4 其它4.1 按操作方式与操动器位置组合分类定位型使用类别4.2 分类4.2.1 按用途分有主令控制用和直接控制5.5kW电动机用两种；4.2.2 按操作方式分有定位型和自复型两种；4.2.3 按接触系统节数分有1~16节，共16种。
C D E F GH I J K L M N P操作方式代号操作手柄位置。
150。
150。
0。
45。
90。
45。
90。
120。
120。
120。
120。
135。
135。
90。
90。
90。
90。
90。
90。
90。
90。
60。
60。
60。
60。
45。
45。
45。
45。
45。
45。
30。
30。
30。
30。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
0。
45。
45。
45。
45。
LW5D-16 2型万能转换开关接线法
来源:作者:电工之家
LW5D-16正泰电压转换开关一共有12个触点,面对开关正面,把开关分为上下左右四个w位置。
面板指示上为0,即空挡,左为AC,右为AB,下为BC相。
面板后就是接线端子。
也分为上下左右。
先说左右。
左边6个端子上与下出厂时已经连接,从前到后,分别就是上1下3为第一组,做A相,上5下7为第2组,做B相,上9下11为第3组,做C相。
三个电压线顺序第一组接点接A,第二组接点接B,第三组接C。
即、1、3,5、7,9、11接ABC三相。
右边6个端子上下分开,但前后端子上与下分别已经连接。
即2、6、10就是右边上面第一组接点4、8、12就是下面第二组接点。
即2、6、10与4、8、12 接电压表。
这两组接点分别就是接电压接电压的两根线电压表过来的两根可以任意接这两点,这两点没有顺序之分。
当开关手柄转到指示0时,所有端子都处于开路状态,没有触点接通,ABC三相电分别接在AB相,左边前面首排A相端子上面的1端点与右边前面首排端子上面的2点接触,即1、3端与2、6、10端相通,同时,左边第2排即B相端子的下点7与右边的同样排的下点8联
通,即5、7与4、8、12联通,从2、6、10端与4、8、12端各引出导线接到电压表的两个端子,就形成一个线电压回路了。
这个拿到开关观察完全可以
瞧清楚。
同样的道理,分别解释AC与BC相的回路。

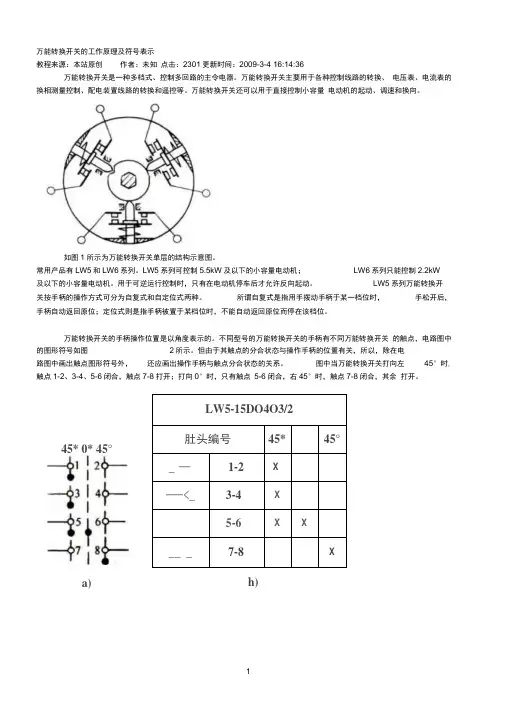

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
1518 54200001605.6.7.8.9.施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、A Tm，其中SD为辅助接点。

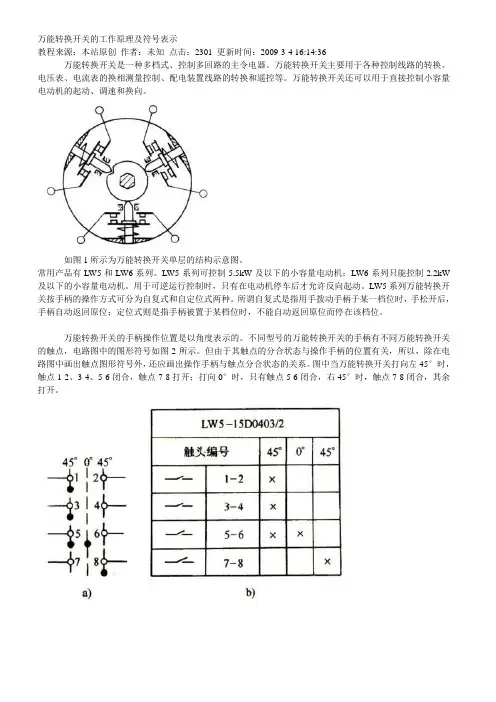

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时，只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时, 触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
45* 0* 45°a)LW5-15DO4O3/2肚头编号45*45°_ —1-2X—-<_3-4X5-6X X__ _ 7-8Xh)12施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD ，各项含义为1 -------- 识别号C65------序列代号N -------- 分断能力，N 为6000A，H 为10000A，L 为15kAC——脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A——额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P——极数，有1、2、3、4极VE ------ 剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD ------ 选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
