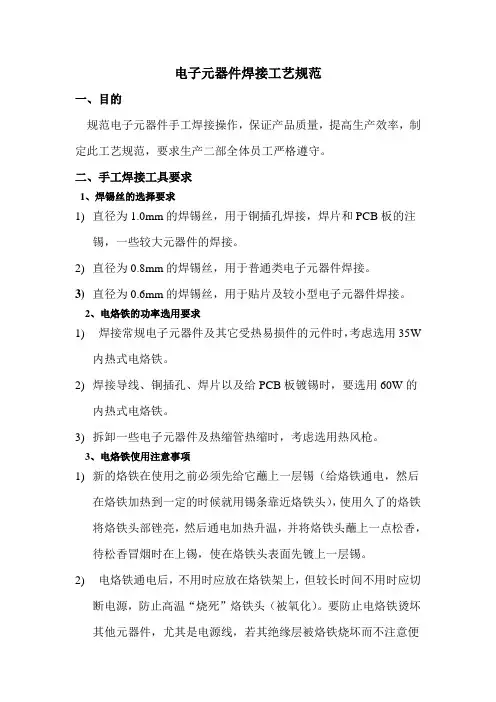

电子元器件焊接工艺规范
一、目的
规范电子元器件手工焊接操作，保证产品质量，提高生产效率，制定此工艺规范，要求生产二部全体员工严格遵守。
二、手工焊接工具要求
1、焊锡丝的选择要求
1) 直径为1.0mm的焊锡丝，用于铜插孔焊接，焊片和PCB板的注锡，一些较大元器件的焊接。
2) 直径为0.8mm的焊锡丝，用于普通类电子元器件焊接。
3) 直径为0.6mm的焊锡丝，用于贴片及较小型电子元器件焊接。
2、电烙铁的功率选用要求
1) 焊接常规电子元器件及其它受热易损件的元件时，考虑选用35W内热式电烙铁。
2) 焊接导线、铜插孔、焊片以及给PCB板镀锡时，要选用60W的内热式电烙铁。
3) 拆卸一些电子元器件及热缩管热缩时，考虑选用热风枪。
3、电烙铁使用注意事项
1) 新的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2) 电烙铁通电后，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3) 不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4) 电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头
三、电子元器件的安装
1、元器件引脚折弯及整形的基本要求
手工弯引脚可以借助镊子或小螺丝刀对引脚整形。所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上；电阻，二极管及其类似元件要将引脚弯成与元件成垂直状再进行装插。
2、元器件插装要求
1) 电子元器件插装要求做到整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象。同时应方便焊接和有利于元器件焊接时的散热。
电子元器件焊接工艺规范
一、目的
规范电子元器件手工焊接操作，保证产品质量，提高生产效率，制定此工艺规范，要求生产二部全体员工严格遵守。
二、手工焊接工具要求
1、焊锡丝的选择要求
1) 直径为1.0mm的焊锡丝，用于铜插孔焊接，焊片和PCB板的注锡，一些较大元器件的焊接。
2) 直径为0.8mm的焊锡丝，用于普通类电子元器件焊接。
3) 直径为0.6mm的焊锡丝，用于贴片及较小型电子元器件焊接。
2、电烙铁的功率选用要求
1) 焊接常规电子元器件及其它受热易损件的元件时，考虑选用35W内热式电烙铁。
2) 焊接导线、铜插孔、焊片以及给PCB板镀锡时，要选用60W的内热式电烙铁。
3) 拆卸一些电子元器件及热缩管热缩时，考虑选用热风枪。
3、电烙铁使用注意事项
1) 新的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2) 电烙铁通电后，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3) 不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4) 电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头
三、电子元器件的安装
1、元器件引脚折弯及整形的基本要求
手工弯引脚可以借助镊子或小螺丝刀对引脚整形。所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上；电阻，二极管及其类似元件要将引脚弯成与元件成垂直状再进行装插。
2、元器件插装要求
1) 电子元器件插装要求做到整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象。同时应方便焊接和有利于元器件焊接时的散热。

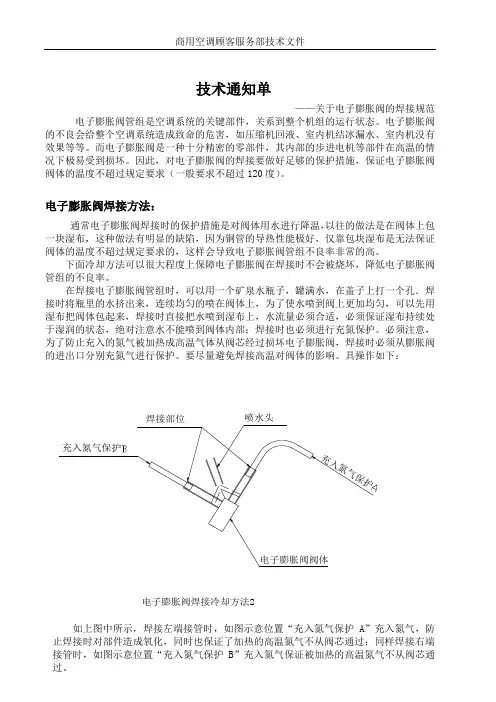

商用空调顾客服务部技术文件
技术通知单
——关于电子膨胀阀的焊接规范
电子膨胀阀管组是空调系统的关键部件，关系到整个机组的运行状态。电子膨胀阀的不良会给整个空调系统造成致命的危害，如压缩机回液、室内机结冰漏水、室内机没有效果等等。而电子膨胀阀是一种十分精密的零部件，其内部的步进电机等部件在高温的情况下极易受到损坏。因此，对电子膨胀阀的焊接要做好足够的保护措施，保证电子膨胀阀阀体的温度不超过规定要求（一般要求不超过120度）。
电子膨胀阀焊接方法：
通常电子膨胀阀焊接时的保护措施是对阀体用水进行降温，以往的做法是在阀体上包一块湿布，这种做法有明显的缺陷，因为铜管的导热性能极好，仅靠包块湿布是无法保证阀体的温度不超过规定要求的，这样会导致电子膨胀阀管组不良率非常的高。
下面冷却方法可以很大程度上保障电子膨胀阀在焊接时不会被烧坏，降低电子膨胀阀管组的不良率。
在焊接电子膨胀阀管组时，可以用一个矿泉水瓶子，罐满水，在盖子上打一个孔．焊接时将瓶里的水挤出来，连续均匀的喷在阀体上，为了使水喷到阀上更加均匀，可以先用湿布把阀体包起来，焊接时直接把水喷到湿布上，水流量必须合适，必须保证湿布持续处于湿润的状态，绝对注意水不能喷到阀体内部；焊接时也必须进行充氮保护。必须注意，为了防止充入的氮气被加热成高温气体从阀芯经过损坏电子膨胀阀，焊接时必须从膨胀阀的进出口分别充氮气进行保护。要尽量避免焊接高温对阀体的影响。具操作如下：
喷水头焊接部位电子膨胀阀阀体充入氮气保护充入氮气保护电子膨胀阀焊接冷却方法2
如上图中所示，焊接左端接管时，如图示意位置“充入氮气保护A”充入氮气，防止焊接时对部件造成氧化，同时也保证了加热的高温氮气不从阀芯通过；同样焊接右端接管时，如图示意位置“充入氮气保护B”充入氮气保证被加热的高温氮气不从阀芯通过。 商用空调顾客服务部技术文件
在旧阀焊下时：
① 不要单独焊下阀体本身，应该将与阀体相连的进管、出管连同阀体在内的3件一起焊下。在焊接过程中进行冷却。

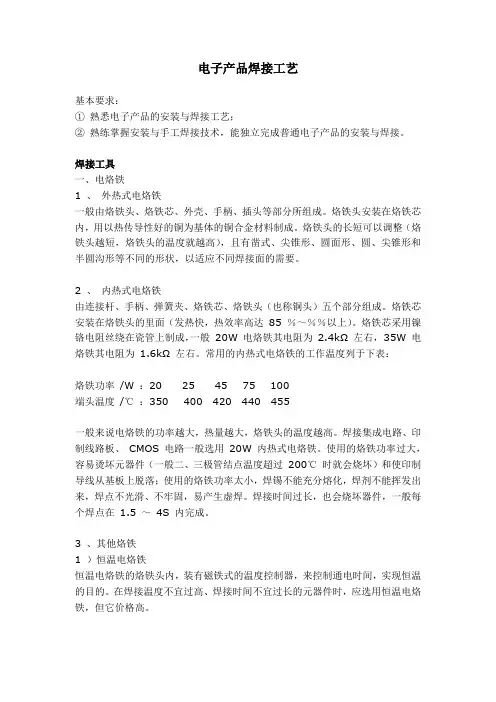

电子产品焊接工艺
基本要求：
① 熟悉电子产品的安装与焊接工艺；
② 熟练掌握安装与手工焊接技术，能独立完成普通电子产品的安装与焊接。
焊接工具
一、电烙铁
1 、 外热式电烙铁
一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。
2 、 内热式电烙铁
由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。烙铁芯安装在烙铁头的里面（发热快，热效率高达 85 ％～％％以上）。烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为 2.4kΩ 左右， 35W 电烙铁其电阻为 1.6kΩ 左右。常用的内热式电烙铁的工作温度列于下表：
烙铁功率 /W ：20 25 45 75 100
端头温度 /℃ ：350 400 420 440 455
一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。焊接集成电路、印制线路板、 CMOS 电路一般选用 20W 内热式电烙铁。使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过 200℃ 时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。焊接时间过长，也会烧坏器件，一般每个焊点在 1.5 ～ 4S 内完成。
3 、其他烙铁
1 ）恒温电烙铁
恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。
2 ）吸锡电烙铁
吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。不足之处是每次只能对一个焊点进行拆焊。
