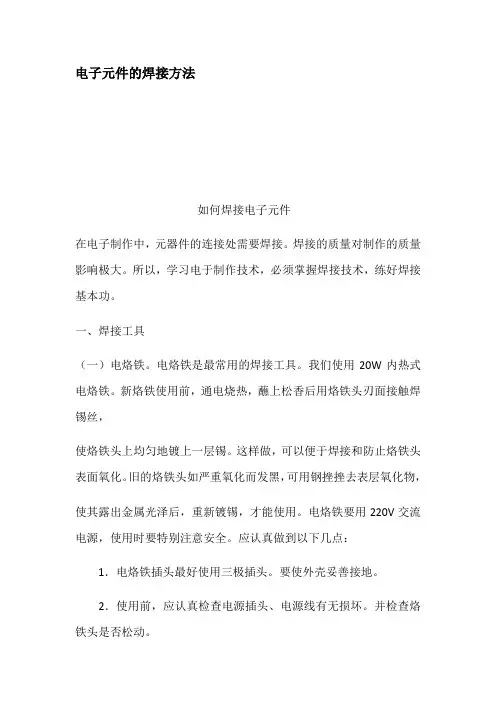

电子元件的焊接方法
如何焊接电子元件
在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
一、焊接工具
（一）电烙铁。电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。新烙铁使用前，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，
使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，
使其露出金属光泽后，重新镀锡，才能使用。电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
1．电烙铁插头最好使用三极插头。要使外壳妥善接地。
2．使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。 3．电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。
4．焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
5.使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。
（二）焊锡和助焊剂
焊接时，还需要焊锡和助焊剂。
1．焊锡。焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
2．助焊剂。常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，
又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。
（三）辅助工具
为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。同学们应学会正确使用这些工具。
二、焊前处理
焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3一11）。
SMT基础培训 课件
一、教学内容
二、教学目标
1. 理解SMT的基本概念、工艺流程和关键设备。
2. 掌握SMT生产过程中常见的元器件及其应用。
3. 了解SMT焊接技术及质量控制要点。
三、教学难点与重点
教学难点：SMT焊接技术及质量控制、常见元器件的应用。
教学重点：SMT基本工艺流程、关键设备及其操作方法。
四、教具与学具准备
1. 教具：PPT课件、SMT设备模型、实物元器件、焊接工具。
2. 学具：笔记本、教材、《SMT基础培训》手册。
五、教学过程
1. 实践情景引入（10分钟）
利用PPT展示SMT技术在电子产品中的应用，引发学生对SMT的兴趣。
2. 理论讲解（20分钟）
介绍SMT的基本概念、工艺流程、关键设备等内容。
3. 例题讲解（15分钟）
分析一个具体的SMT产品，讲解其生产过程中的关键步骤和注意事项。
4. 随堂练习（10分钟）
学生分组讨论，针对一个SMT产品，设计其工艺流程。 5. 实物展示与操作（15分钟）
展示SMT设备模型、实物元器件、焊接工具，并进行简单操作演示。
6. 互动环节（10分钟）
学生提问，教师解答。
7. 焊接技术及质量控制讲解（10分钟）
分析SMT焊接技术及质量控制要点。
六、板书设计
1. SMT基本概念
2. SMT工艺流程
3. SMT关键设备
4. 常见元器件及其应用
5. SMT焊接技术及质量控制
七、作业设计
1. 作业题目：
（1）简述SMT的基本概念。
（2）列举三种常见的SMT元器件，并说明其应用。
（3）分析SMT焊接过程中可能出现的质量问题及解决办法。
答案：
（1）SMT是指将表面贴装元器件（SMC/SMD）安装到印刷电路板（PCB）上，并通过焊接技术使其电气连接的一种电子组装技术。
（2）示例：电阻、电容、电感等。应用：手机、电脑、家电等电子产品。 （3）常见质量问题：虚焊、冷焊、焊接短路等。解决办法：优化焊接工艺、提高设备精度、加强过程质量控制等。
元器件焊接的几种方式
元器件焊接是电子制造中的重要工艺之一。它将各种元器件通过焊接技术连接在一起，形成电子电路。不同的元器件焊接方式适用于不同的场合和要求。本文将介绍几种常见的元器件焊接方式，包括手工焊接、波峰焊接和表面贴装焊接。
一、手工焊接
手工焊接是最常见的元器件焊接方式之一。它适用于小批量生产和维修领域。手工焊接通常使用烙铁和焊锡丝进行操作。操作人员需要将焊锡丝加热至熔化状态，然后将其涂抹在元器件焊点上，使其与焊盘接触并形成焊接连接。手工焊接需要操作人员具备良好的焊接技能和经验，以确保焊接质量和可靠性。
二、波峰焊接
波峰焊接是一种批量生产中常用的元器件焊接方式。它适用于焊接大量相同类型的元器件。波峰焊接设备通常由焊锡槽、传送带和波峰装置组成。操作人员将元器件放置在传送带上，传送带将元器件送入焊锡槽中，通过波峰装置将焊锡涂覆在焊点上，形成焊接连接。波峰焊接具有高效、自动化程度高的特点，能够大大提高生产效率。
三、表面贴装焊接
表面贴装焊接是一种现代化的元器件焊接方式，广泛应用于电子制造领域。它将元器件直接焊接在PCB板的表面上，不需要进行孔穿和插件。表面贴装焊接通常使用热风炉或回流焊炉进行操作。操作人员将元器件放置在PCB板上，然后通过热风炉或回流焊炉加热，使焊膏熔化并形成焊接连接。表面贴装焊接具有焊接可靠性高、空间利用率高的优点，适用于小型、轻型和高密度电子产品的制造。
总结：
元器件焊接是电子制造中不可或缺的环节，不同的元器件焊接方式适用于不同的生产要求。手工焊接适用于小批量生产和维修领域，波峰焊接适用于批量生产，表面贴装焊接适用于现代化电子制造。无论采用何种焊接方式，操作人员需要具备良好的焊接技能和经验，以确保焊接质量和可靠性。随着电子技术的不断发展，元器件焊接技术也在不断创新和改进，以适应新的电子产品制造需求。
培训资料 JESMAY

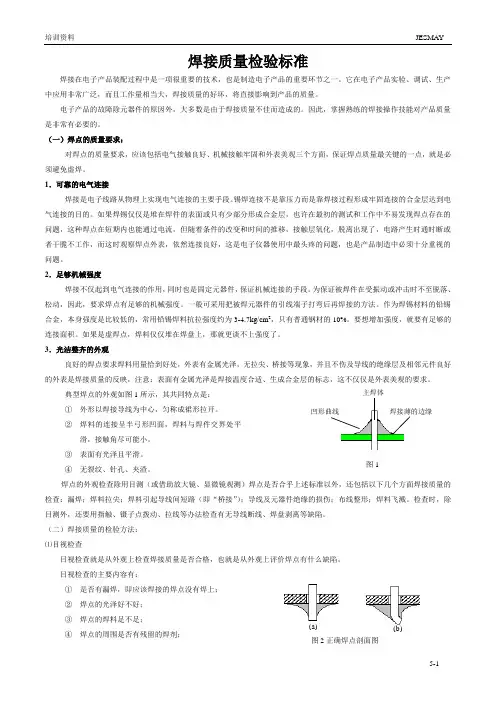

5-1 焊接质量检验标准
焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一。它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。
电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。
（一）焊点的质量要求：
对焊点的质量要求，应该包括电气接触良好、机械接触牢固和外表美观三个方面，保证焊点质量最关键的一点，就是必须避免虚焊。
1．可靠的电气连接
焊接是电子线路从物理上实现电气连接的主要手段。锡焊连接不是靠压力而是靠焊接过程形成牢固连接的合金层达到电气连接的目的。如果焊锡仅仅是堆在焊件的表面或只有少部分形成合金层，也许在最初的测试和工作中不易发现焊点存在的问题，这种焊点在短期内也能通过电流，但随着条件的改变和时间的推移，接触层氧化，脱离出现了，电路产生时通时断或者干脆不工作，而这时观察焊点外表，依然连接良好，这是电子仪器使用中最头疼的问题，也是产品制造中必须十分重视的问题。
2．足够机械强度
焊接不仅起到电气连接的作用，同时也是固定元器件，保证机械连接的手段。为保证被焊件在受振动或冲击时不至脱落、松动，因此，要求焊点有足够的机械强度。一般可采用把被焊元器件的引线端子打弯后再焊接的方法。作为焊锡材料的铅锡合金，本身强度是比较低的，常用铅锡焊料抗拉强度约为3-4.7kg/cm2，只有普通钢材的10%。要想增加强度，就要有足够的连接面积。如果是虚焊点，焊料仅仅堆在焊盘上，那就更谈不上强度了。
3．光洁整齐的外观
良好的焊点要求焊料用量恰到好处，外表有金属光泽，无拉尖、桥接等现象，并且不伤及导线的绝缘层及相邻元件良好的外表是焊接质量的反映，注意：表面有金属光泽是焊接温度合适、生成合金层的标志，这不仅仅是外表美观的要求。
典型焊点的外观如图1所示，其共同特点是：
