简述一般单片机的结构及各个部分的功能
单片机（Microcontroller）是一种集成了处理器核心、存储器和各种外设接口的微型计算机系统。它通常被应用于嵌入式系统中，用于控制、通信和数据处理等任务。本文将对一般单片机的结构及各个部分的功能进行简述。
一、单片机的结构
一般单片机包含三个核心部分，即中央处理器（Central Processing
Unit，简称CPU）、存储器和外设接口。这些部分通过总线连接在一起，形成了一个完整的单片机系统。
1. 中央处理器（CPU）
中央处理器是单片机的核心部件，它负责执行程序指令、控制数据流动和处理数据。CPU包括指令执行单元、时钟控制单元和寄存器等模块。指令执行单元解码和执行存储器中的程序指令，时钟控制单元提供时钟信号使CPU工作，寄存器用于存储和传输数据。
2. 存储器
存储器用于存储程序指令和数据。它通常包括随机存储器（Random Access Memory，简称RAM）和只读存储器（Read-Only
Memory，简称ROM）。RAM用于存储临时数据和程序运行过程中的中间结果，可读写。ROM用于存储程序指令和常量数据，只读。
3. 外设接口 外设接口是连接单片机与外部设备的接口，用于与外界进行信息交互。常见的外设接口包括通用输入输出口（General Purpose
Input/Output，简称GPIO）、串行接口、模拟到数字转换器（Analog-to-Digital Converter，简称ADC）等。GPIO用于连接外部开关、LED灯等外设，串行接口用于与其他设备进行串行通信，ADC用于将模拟信号转换为数字信号。
二、各个部分的功能
1. 中央处理器（CPU）功能：
- 指令执行：解码和执行存储器中的程序指令。
- 数据处理：对数据进行算术和逻辑运算。
- 控制：控制程序流程和数据流动。
2. 存储器功能：
- RAM功能：存储程序执行过程中的中间结果、临时数据等。
单片机的结构
单片机是一种集成电路，它是一种微型计算机系统，由中央处理器、存储器、输入输出接口等组成。单片机广泛应用于各种电子设备中，例如电视机、音响、电脑等。
单片机的核心是中央处理器，它负责单片机的运算和控制。中央处理器由控制器和运算器两部分组成，控制器负责指令的执行和程序的控制，运算器负责数据的运算和逻辑判断。中央处理器的性能直接影响单片机的运算速度和应用范围。
单片机的存储器包括程序存储器和数据存储器。程序存储器用于存储单片机的程序，它通常采用闪存或EEPROM。数据存储器用于存储单片机的数据，包括RAM和ROM。RAM是一种易失性存储器，它在断电后会丢失存储的数据；ROM是一种只读存储器，它存储的数据在断电后不会丢失。
单片机的输入输出接口用于连接外部设备，包括LED、LCD、键盘、麦克风、扬声器等。输入输出接口的数量和类型根据不同的应用需求进行选择。
单片机的时钟电路是单片机的重要组成部分，它用于提供单片机运行的时钟信号。时钟信号的频率决定了单片机的运行速度，频率越高，运行速度越快。时钟电路通常采用晶体振荡器，它提供稳定的时钟信号，使单片机能够正常运行。
单片机的复位电路用于保证单片机在上电或复位后能够正常启动。复位电路通常采用复位芯片或电容复位电路。复位芯片具有复位延迟时间，能够保证单片机在复位后稳定运行；电容复位电路则直接通过电容充放电实现复位功能。
单片机的电源电路用于提供单片机的电源，通常采用直流电源或电池。电源电路的质量直接影响单片机的稳定性和可靠性。
单片机的结构包括中央处理器、存储器、输入输出接口、时钟电路、复位电路和电源电路。这些组成部分密切配合，使单片机能够完成各种应用需求。

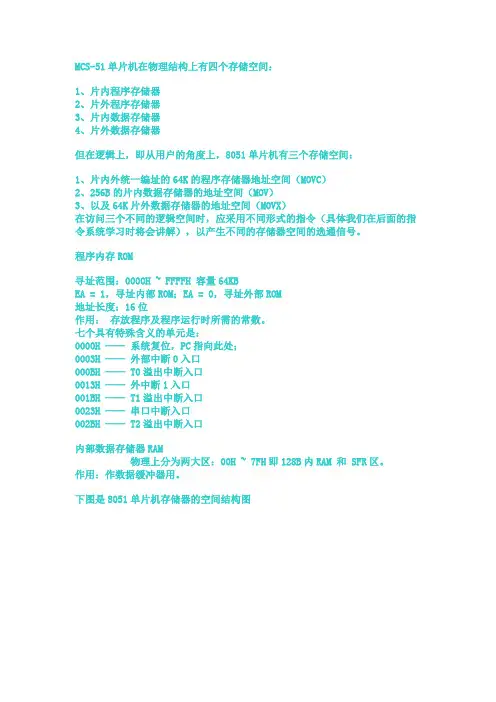

MCS-51单片机在物理结构上有四个存储空间：
1、片内程序存储器
2、片外程序存储器
3、片内数据存储器
4、片外数据存储器
但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：
1、片内外统一编址的64K的程序存储器地址空间（MOVC）
2、256B的片内数据存储器的地址空间（MOV）
3、以及64K片外数据存储器的地址空间（MOVX）
在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。
程序内存ROM
寻址范围：0000H ~ FFFFH 容量64KB
EA = 1，寻址内部ROM；EA = 0，寻址外部ROM
地址长度：16位
作用： 存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是：
0000H —— 系统复位，PC指向此处；
0003H —— 外部中断0入口
000BH —— T0溢出中断入口
0013H —— 外中断1入口
001BH —— T1溢出中断入口
0023H —— 串口中断入口
002BH —— T2溢出中断入口
内部数据存储器RAM
物理上分为两大区：00H ~ 7FH即128B内RAM 和 SFR区。
作用：作数据缓冲器用。
下图是8051单片机存储器的空间结构图
程序存储器
一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。程序相当于给微处理器处理问题的一系列命令。其实程序和数据一样，都是由机器码组成的代码串。只是程序代码则存放于程序存储器中。
MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。强制CPU从外部程序存储器读取程序。对于内部有ROM的8051等单片机，正常运行时，则需接高电平，使CPU先从内部的程序存储中读取程序，当PC值超过内部ROM的容量时，才会转向外部的程序存储器读取程序。

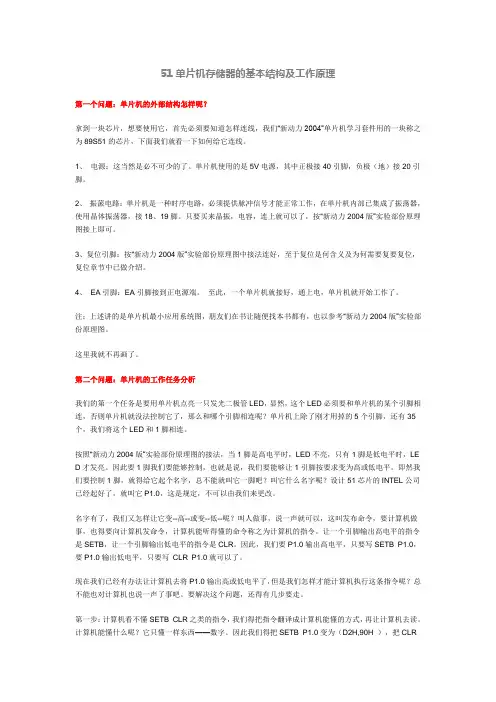

51单片机存储器的基本结构及工作原理
第一个问题：单片机的外部结构怎样呢？
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们“新动力2004”单片机学习套件用的一块称之为89S51的芯片，下面我们就看一下如何给它连线。
1、 电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。
2、 振蒎电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶振，电容，连上就可以了，按“新动力2004版”实验部份原理图接上即可。
3、复位引脚：按“新动力2004版”实验部份原理图中接法连好，至于复位是何含义及为何需要复要复位，复位章节中已做介绍。
4、 EA引脚：EA引脚接到正电源端。 至此，一个单片机就接好，通上电，单片机就开始工作了。
注：上述讲的是单片机最小应用系统图，朋友们在书让随便找本书都有，也以参考“新动力2004版”实验部份原理图。
这里我就不再画了。
第二个问题：单片机的工作任务分析
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个引脚相连，否则单片机就没法控制它了，那么和哪个引脚相连呢？单片机上除了刚才用掉的5个引脚，还有35个，我们将这个LED和1脚相连。
按照“新动力2004版”实验部份原理图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1引脚按要求变为高或低电平。即然我们要控制1脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不可以由我们来更改。
名字有了，我们又怎样让它变--高--或变--低--呢？叫人做事，说一声就可以，这叫发布命令，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。让一个引脚输出高电平的指令是SETB，让一个引脚输出低电平的指令是CLR。因此，我们要P1.0输出高电平，只要写SETB P1.0，要P1.0输出低电平，只要写 CLR P1.0就可以了。
