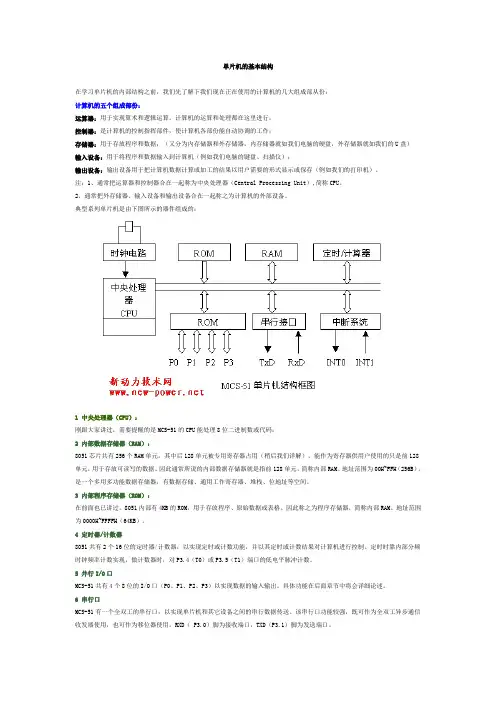

单片机的基本结构
单片机(Microcontroller)是一种集成了中央处理器(CPU)、存储器(RAM、ROM)、输入/输出接口(I/O)以及各种外设功能于一体的微型计算机系统。它广泛应用于各个领域,如家电、汽车、工业控制等。本文将介绍单片机的基本结构。
一、CPU(Central Processing Unit)
单片机的核心部分是CPU,它负责计算和控制指令的执行。CPU包含运算器、控制器和时钟等部分。
1. 运算器:负责对数据进行运算和逻辑处理。它包含算术逻辑单元(ALU),用于执行加减乘除等算术运算,以及逻辑运算器,用于执行与、或、非等逻辑运算。
2. 控制器:负责对指令的解析和执行。它包含指令寄存器(IR)、程序计数器(PC)和控制逻辑等部分。指令寄存器用于存储当前执行的指令,程序计数器用于存储下一条指令的地址,控制逻辑则根据指令类型和结果判断下一步操作。
3. 时钟:提供CPU运行所需的时序信号。时钟信号用于同步各个部件的工作,确保指令的顺序执行和数据的准确处理。
二、存储器(Memory)
存储器是单片机存储数据和程序的地方,包括随机存储器(RAM)和只读存储器(ROM)。 1. RAM:用于临时存储程序和数据。它可以读取和写入数据,但是在断电或复位后,数据会丢失。RAM的容量通常较小,常用于存储临时变量和中间结果。
2. ROM:用于存储固定的程序和数据。ROM的内容在出厂时被烧录,用户无法修改。它具有非易失性,即使断电或复位,数据也不会丢失。ROM的容量较大,用于存储系统的固件和常用的数据表。
三、输入/输出接口(I/O)
单片机需要与外界进行数据的交互,输入/输出接口就是实现这一功能的部分。
1. 输入接口:用于将外部信号输入到单片机中。常见的输入设备包括按键、开关、传感器等。输入接口负责将这些信号转换成数字信号,供CPU处理。
2. 输出接口:用于将单片机处理后的信号输出到外部设备。常见的输出设备包括LED灯、液晶显示屏、电机等。输出接口负责将CPU产生的数字信号转换成对应的模拟信号,控制外部设备的状态。
四、外设功能
除了基本的CPU、存储器和输入/输出接口,单片机还可以集成多种外设功能,以满足不同的应用需求。
1. 通信接口:单片机可以通过串口、并口、SPI、I2C等接口与其他设备进行通信,实现数据的传输和控制的交互。 2. 定时/计数器:单片机内部集成了定时/计数器模块,用于生成精确的时间延迟或计数外部事件的脉冲。
3. PWM发生器:PWM(Pulse Width Modulation)发生器可以产生不同占空比的脉冲信号,用于控制电机的速度、LED的亮度等。
4. 脉冲捕捉/比较器:用于检测外部脉冲信号的频率、周期和占空比,或将外部信号与内部设定值进行比较。
5. AD/DA转换器:用于将模拟信号转换成数字信号(ADC),或将数字信号转换成模拟信号(DAC)。
以上仅是单片机基本结构的简要介绍,不同厂商和型号的单片机可能会有所差异。单片机的发展已经迅速,功能越来越强大,体积越来越小。它在各个领域的应用也越来越广泛,为我们的生活带来了便利和创新。
