第7章 工程结构的动载试验

第一章结构试验概论一、名词解释1、相似模型试验：是指用适当的比例尺和相似材料制成与原型几何相似的试验对象，在模型上施加相似力系，使模型受力后重演原模型结构的实际工作状态，最后按相似条件由模型试验的结果推算实际结构的工作。

2、结构动力试验：是研究结构在不同性质动力作用下结构动力特性和动力反应的试验。

3、结构动力特性试验：是指结构在受动力荷载激励时，在结构自由振动或强迫振动情况下测量结构自身所固有的动力性能的试验。

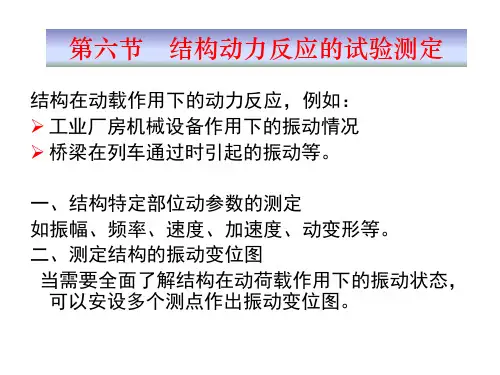

4、结构动力反应试验：指结构在动力荷载作用下，量测结构的动力性能参数和动态反应的试验。

5、结构疲劳试验：指结构构件在等幅稳定，多次重复荷载的作用下，哦测试结构疲劳性能而进行的动力试验。

6、刚度检验法：是以30%-60%的设计荷载进行加载，测得结构变形和材料的应变与理论计算对比，如果符合得较好，可以承认试验结构和材料的可靠性。

7、承载力检验：一般加载到小于极限荷载的某一预定荷载值，检测结构受载后的反应。

8、缩尺模型试验：是原型结构缩小几何比例尺寸的试验代表物。

二、问答题1、生产性试验一般用来解决哪些问题？答：生产性试验一般用来解决：①综合鉴定重要工程和建筑物的设计与施工质量⑵鉴定预制构件的产品质量③对已建结构进行可靠度检验，推断和估计结构的剩余寿命④对工程改建或加固，通过试验判断结构的实际承载能力⑤对受灾结构和工程质量事故，通过试验提供技术依据。

2、结构静力试验有什么特点？答：结构静力试验的特点：①加载设备相对简单⑵荷载可以逐步施加③可以停下来仔细观测结构变形的发展，给人们以最明确和清晰的破坏概念。

3、试举出常用于动力试验中的方法有哪几种？答：常用于动力试验中的方法有：。

结构动力特性试验。

结构动力反应试验①结构疲劳试验。

4、结构试验按试验荷载的性质不同可以分为哪几类？答：结构试验按试验荷载的性质不同可以分为：。

结构静力试验。

结构动力试验③结构抗震试验。

6、科研性试验的目的是什么？答：科研性试验的目的是：①验证结构计算理论的假定⑵为制定设计规范提供依据③为发展和推广新结构、新材料与新工艺提供实践经验。

的变形与自由梁不同, 受桥墩约束, 变形不大。 一阶 弯曲的两处节点在中部桥墩。 桥两侧对应测点的振 型同向。
1. 625 H z 为主桥的 2 阶弯曲模态, 3 处节点在 两桥墩和桥的中间, 桥两端的变形小。桥两侧对应测 点的振型同向。
2. 25 H z 为主桥的局部弯曲模态, 其振型全部 同向, 4 个桥墩变形小, 各跨中间变形大。
通过桥面, 实测动态增量 Λ 与车速的关系。 工况二: 车辆驶过设有 10 cm 高的人工障碍物
的桥面, 实测动态增量 Λ 与桥面不平整度的关系。 动态增量实测结果见表 3。
测试结果 动态增量 Λ
表 3 动态增量 Λ测试结果
工况一
工况二
40 km h
60 km h 通过人工障碍物
1. 04
1. 01
收稿日期: 2002- 08- 05 © 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved.

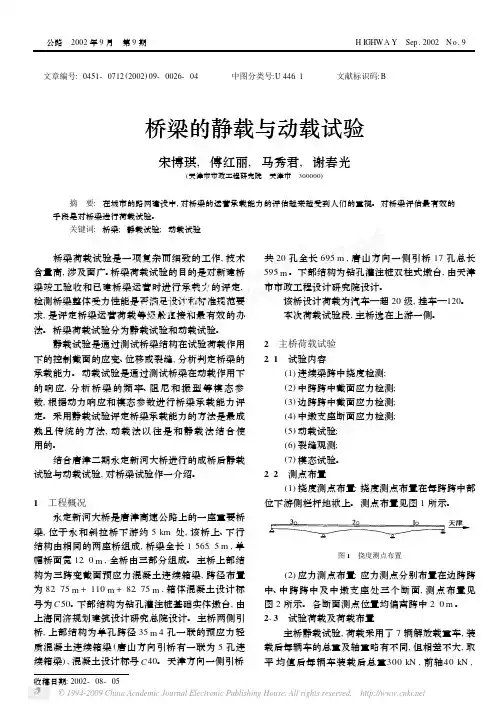

2002 年 第 9 期 宋博琪等: 桥梁的静载与动载试验
0. 39
- 15 - 0. 53 - 15 - 0. 53 - 8 - 0. 28 - 21 - 0. 74
6
7
- 39
1. 37
- 36
1. 26
- 51 - 1. 79
49
1. 72
67
2. 45
8
- 34
1. 19
- 34
1. 19
- 47 - 1. 65
47
1. 65
57
2. 00
注: 混凝土弹性模量 E = 3. 5×104M Pa。
— 27 —

第一章绪论1．土木工程试验检测的任务.答: ⑴明确设计参数,检验材料或结构的性能参数,确定新建结构的承载能力. ⑵研究结构(构件)的受力行为,总结结构受力行为的一般规律. ⑶评估既有结构的使用性能, 承载能力与可靠性.2.试验检测的主要工作内容.答: ⑴无损检测⑵地基基础试验检测⑶结构静载试验⑷结构动力试验⑸既有结构的技术状况评估⑹施工监控与长期监控。

3．试验检测的一般程序答：分为三个阶段：准备规划阶段、加载与观测阶段、分析总结阶段。

4试验检测报告内容答：包括试验概括、．试验检测目的与依据、．试验检测方案、．试验检测日期及试验过程、试验记录图表摘录、试验主要成果与分析评价、技术结论等几个方面。

第二章土木工程试验检测的量测技术1．土木工程试验检测通常需要量测的物理量有哪些？哪些可直接测量？答：应力（应变）、位移、速度、加速度等。

2.目前应用较多的应变测试技术有哪些？各有哪些优缺点？如何选择应用？答：目前应用较多的应变测试技术有电阻应变、振弦式应变、光纤光栅应变。

电阻应变优点：⑴灵敏度高，测量结果比较可靠，常用的应变仪和应变片可测得1×10应变；⑵实施简便，易于实现全自动化数据采集、多点同步测量、远距离测量和遥控测试；⑶应变片标距小、粘贴方便，可以测量其他仪表无法安装部位的应变，也可制成大标距测量混凝土结构的应变；⑷适用范围广，可在高温、低温、高压、高速等特殊条件下量测，可用于结构各部位的静、动态和瞬态应变量测，可测频带宽；⑸使用广泛，可制成不同形式的传感器，用于各种物理、力学参数的量测.电阻应变缺点：贴片工作量大,使用的导线多,抗干扰性能稍差,易受温度和电磁场等的影响,电阻应变片不能重复使用等振弦式应变优点：⑴分辨率高, 测量结果精确、可靠；⑵不易受温度和电磁场等的影响,特别是野外测量时抗干扰性能好；⑶易于实现测试过程中的全自动化数据采集、多点同步测量、远距离测量和遥控测试；⑷现场操作方便，测试方法简单.振弦式应变缺点;⑴应变计标距较大，不能用于测量变化梯度较大的应变，也不能用于测量较小尺寸构件的应变；⑵响应速度较慢，不能用于动态和瞬态应变量测；⑶量程范围较小，不能用于大应变测量.光纤光栅应变优点：⑴耐久性好,对环境干扰不敏感,适于长期监测；⑵既可以实现点测量，也可以实现准分布式测量；⑶单根光纤单端检测，可减少光纤的根数和信号解调器的个数；⑷信号数据可多路传输，便于与计算机测读；⑸输出线性范围宽，频带宽，灵敏度高，波长移动与应变有良好的线性关系.光纤光栅应变缺点：⑴制造及使用成本较高,技术较复杂,可靠性较低；⑵测点布置及联网工作要求较高，使用不太方便振弦式（钢弦式）传感器有结构简单、制作安装方便、稳定性好、抗干扰能力强及远距离输送误差等优点，在桥梁、结构的检测中得到广泛应用。

二、疲劳试验荷载
（一）疲劳试验荷载取值： 疲劳试验的上限荷载Qmax是根据构件在最大标准 荷载最不利组合下产生的弯矩计算而得，荷载下限 根据疲劳试验设备的要求而定。
（二）疲劳试验荷载速度 荷载频率不应使构件和荷载架发生共振，同时 应使构件在试验时与实际工作时的受力状态一致， 为此荷载频率与构件固有频率应满足一定条件：
（3）疲劳试验：首先调整最大、最小荷载，待稳定 后开始记数，直到需做静载试验的次数。在运行 过程中，需要做动态挠度与动应变测量。 （4）破坏试验：构件在达到要求的疲劳次数后，一 般需做破坏试验。这时加载情况有两种：第一种 加载情况是继续做疲劳试验直至破坏，构件出现 疲劳极限标志，得出疲劳荷载的极限次数，这需 要很长时间，甚至构件不能破坏；第二种是做静 载破坏试验，得到疲劳后的承载力极混凝土构件 的疲劳性能的研究比较重视？ 9.疲劳试验时，如何确定试验荷载取值、荷载速度 及作用次数？ 10.通常情况，疲劳试验的过程是怎样的？
0.5或1.3
（三）疲劳试验的控制次数 中级工作制吊车梁：200万次疲劳 高级工作制吊车梁：400万次疲劳
三、疲劳试验的步骤
疲劳试验的加载程序可归纳为两种：一种是 为了求得疲劳极限而对构件从头到尾施加重复 荷载；另一种是静荷载与疲劳荷载交替施加。 疲劳试验过程中要进行四种形式的试验 （ 1）预加载：预加载值为最大荷载的 20%，以消 除支座等连接件之间的不良接触，检查仪器工 作是否正常。 （2）静载试验：静载试验的最大荷载按正常使用 的最不利组合选取。试验方法按结构静载试验 各章介绍的方法进行，观测项目可适当简化。 在正常情况下，如果出现裂缝，应与静载试验 一样描述裂缝开裂情况。
（一）疲劳试验前预加静载试验
（二）正式疲劳试验 （三）破坏试验
