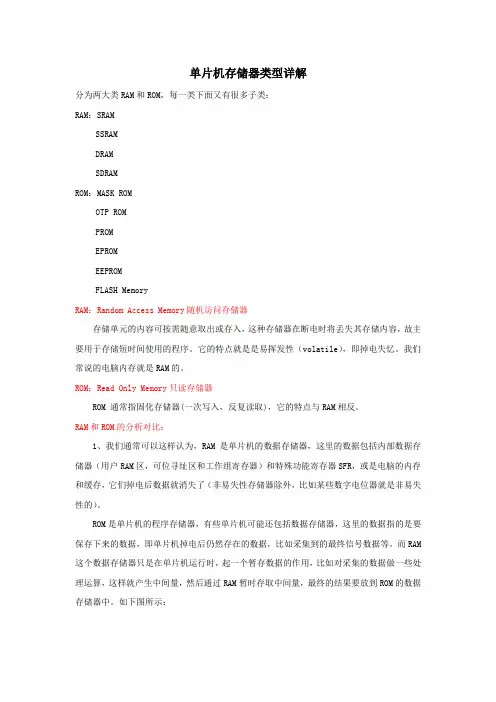

单片机存储器类型详解
分为两大类RAM和ROM，每一类下面又有很多子类：
RAM：SRAM
SSRAM
DRAM
SDRAM
ROM：MASK ROM
OTP ROM
PROM
EPROM
EEPROM
FLASH Memory
RAM：Random Access Memory随机访问存储器
存储单元的内容可按需随意取出或存入，这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。它的特点就是是易挥发性（volatile），即掉电失忆。我们常说的电脑内存就是RAM的。
ROM：Read Only Memory只读存储器
ROM 通常指固化存储器(一次写入，反复读取)，它的特点与RAM相反。
RAM和ROM的分析对比：
1、我们通常可以这样认为，RAM是单片机的数据存储器，这里的数据包括内部数据存储器（用户RAM区，可位寻址区和工作组寄存器）和特殊功能寄存器SFR，或是电脑的内存和缓存，它们掉电后数据就消失了（非易失性存储器除外，比如某些数字电位器就是非易失性的）。
ROM是单片机的程序存储器，有些单片机可能还包括数据存储器，这里的数据指的是要保存下来的数据，即单片机掉电后仍然存在的数据，比如采集到的最终信号数据等。而RAM这个数据存储器只是在单片机运行时，起一个暂存数据的作用，比如对采集的数据做一些处理运算，这样就产生中间量，然后通过RAM暂时存取中间量，最终的结果要放到ROM的数据存储器中。如下图所示：
2、ROM在正常工作状态下只能从中读取数据，不能快速的随时修改或重新写入数据。它的优点是电路结构简单，而且在断电以后数据不会丢失。缺点是只适用于存储那些固定数据的场合。
RAM与ROM的根本区别是RAM在正常工作状态下就可以随时向存储器里写入数据或从中读取数据。
SRAM：Static RAM静态随机访问存储器
它是一种具有静止存取功能的内存，不需要刷新电路即能保存它内部存储的数据。不像DRAM内存那样需要刷新电路，每隔一段时间，固定要对DRAM刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM也有它的缺点，即它的集成度较低，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积，所以在主板上SRAM存储器要占用一部分面积。
MCS-51单片机在物理结构上有四个存储空间：
1、片程序存储器
2、片外程序存储器
3、片数据存储器
4、片外数据存储器
但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：
1、片外统一编址的64K的程序存储器地址空间（MOVC）
2、256B的片数据存储器的地址空间（MOV）
3、以及64K片外数据存储器的地址空间（MOVX）
在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。
程序存ROM
寻址围：0000H ~ FFFFH 容量64KB
EA = 1，寻址部ROM；EA = 0，寻址外部ROM
地址长度：16位
作用： 存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是：
0000H —— 系统复位，PC指向此处；
0003H —— 外部中断0入口
000BH —— T0溢出中断入口
0013H —— 外中断1入口
001BH —— T1溢出中断入口
0023H —— 串口中断入口
002BH —— T2溢出中断入口
部数据存储器RAM
物理上分为两大区：00H ~ 7FH即128BRAM 和 SFR区。
作用：作数据缓冲器用。
下图是8051单片机存储器的空间结构图
程序存储器
一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。程序相当于给微处理器处理问题的一系列命令。其实程序和数据一样，都是由机器码组成的代码串。只是程序代码则存放于程序存储器中。
MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。对于部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。强制CPU从外部程序存储器读取程序。对于部有ROM的8051等单片机，正常运行时，则需接高电平，使CPU先从部的程序存储中读取程序，当PC值超过部ROM的容量时，才会转向外部的程序存储器读取程序。

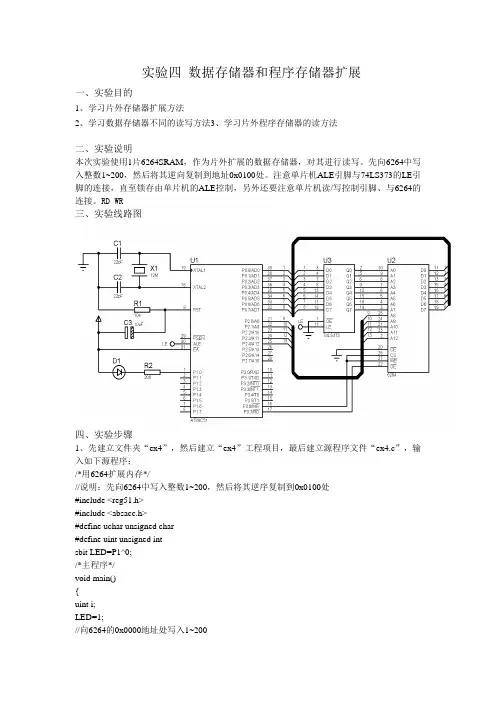

实验四 数据存储器和程序存储器扩展
一、实验目的
1、学习片外存储器扩展方法
2、学习数据存储器不同的读写方法3、学习片外程序存储器的读方法
二、实验说明
本次实验使用1片6264SRAM，作为片外扩展的数据存储器，对其进行读写。先向6264中写入整数1~200，然后将其逆向复制到地址0x0100处。注意单片机ALE引脚与74LS373的LE引脚的连接，直至锁存由单片机的ALE控制，另外还要注意单片机读/写控制引脚、与6264的连接。RD WR
三、实验线路图
四、实验步骤
1、先建立文件夹“ex4”，然后建立“ex4”工程项目，最后建立源程序文件“ex4.c”，输入如下源程序；
/*用6264扩展内存*/
//说明：先向6264中写入整数1~200，然后将其逆序复制到0x0100处
#include
#include
#define uchar unsigned char
#define uint unsigned int
sbit LED=P1^0;
/*主程序*/
void main()
{
uint i;
LED=1;
//向6264的0x0000地址处写入1~200 for(i=0;i<200;i++)
{ XBYTE[i]=i+1;
}
//将6264中的1~200逆向拷贝到0x0100地址开始处
for(i=0;i<200;i++)
{ XBYTE[i+0x0100]=XBYTE[199-i];
}
//扩展内存数据处理完成后LED点亮
LED=0;
while(1);
}
2、 用Proteus软件仿真
经过Keil软件编译通过后，可利用Proteus软件仿真。在Proteus ISIS编辑环境中绘制仿真电路图。打开配套实验3仿真原理图文件“ex4.DSN”，将编译好的“ex4.hex”文件载入AT89C51，启动仿真。
五、思考题
实验仅使用了一片6264SRAM对数据内存进行扩展，要求在电路中使用EPROM27512（64KB）对程序内存进行扩展，将HEX文件移到27512中执行，注意将EA接地。
MCS-51单片机在物理结构上有四个存储空间：
1、片内程序存储器
2、片外程序存储器
3、片内数据存储器
4、片外数据存储器
但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：
1、片内外统一编址的64K的程序存储器地址空间（MOVC）
2、256B的片内数据存储器的地址空间（MOV）
3、以及64K片外数据存储器的地址空间（MOVX）
在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。
程序内存ROM
寻址范围：0000H ~ FFFFH 容量64KB
EA = 1，寻址内部ROM；EA = 0，寻址外部ROM
地址长度：16位
作用： 存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是：
0000H —— 系统复位，PC指向此处；
0003H —— 外部中断0入口
000BH —— T0溢出中断入口
0013H —— 外中断1入口
001BH —— T1溢出中断入口
0023H —— 串口中断入口
002BH —— T2溢出中断入口
内部数据存储器RAM
物理上分为两大区：00H ~ 7FH即128B内RAM 和 SFR区。
作用：作数据缓冲器用。
下图是8051单片机存储器的空间结构图
程序存储器
一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。程序相当于给微处理器处理问题的一系列命令。其实程序和数据一样，都是由机器码组成的代码串。只是程序代码则存放于程序存储器中。
MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。强制CPU从外部程序存储器读取程序。对于内部有ROM的8051等单片机，正常运行时，则需接高电平，使CPU先从内部的程序存储中读取程序，当PC值超过内部ROM的容量时，才会转向外部的程序存储器读取程序。
