发光二极管物理实验报告

发光二极管特性测试实验报告

实验报告：发光二极管特性测试

一、实验目的

1.学习了解发光二极管的基本原理及特性。

2.熟悉使用示波器、数字万用表等实验设备进行实际测试。

3.通过实验数据的测量、处理和分析，验证发光二极管的特性。

二、实验仪器和材料

1.示波器

2.数字万用表

3.直流电源

4.发光二极管

5.电阻

6.连线电缆

三、实验原理

四、实验步骤与结果

1.实验电路接法：

将发光二极管连接在直流电源的正极，通过一个限流电阻与直流电源的负极相连接，示波器的地线接到直流电源的负极，示波器的正极接到二极管的正极。 2.正向电压测试：

设置直流电源输出电压为1V，并逐渐增加，观察示波器上的电压波形以及发光二极管的亮度变化情况。记录不同电压下的电流值和电压值。

3.正向电流测试：

将直流电压设定为一个确定值，通过调节限流电阻的电阻值，改变电流的大小。观察发光二极管的亮度变化情况。记录不同电流下的电压值和电流值。

4.实验数据处理：

统计并整理实验数据，计算得出不同电压下的电流值与电流值之间的关系。

五、实验结果与分析

实验中记录了发光二极管在不同电压下的电流值和电压值的数据，并进行了统计和整理。根据数据绘制出电流-电压曲线，通过拟合曲线可以得到发光二极管的工作特性参数，如电流-电压关系、亮度-电流关系等。

六、实验结论

通过本次实验，我们学习了发光二极管的基本原理，并通过实际测试验证了其特性。实验结果表明，发光二极管在正向电压下，电流与电压之间呈现非线性关系。同时，通过改变电流大小可以调节发光二极管的亮度。这为我们进一步研究和应用发光二极管提供了理论依据和实验基础。

单片机控制发光二极管实验报告

发光二极管 广东石油化工学院单片机实验一实验报告 实验报告

实验一 发光二极管实验

学院: 电信学院 专业:

班级 学生

学号：

实验时间 一、实验目的

1、掌握AT89C51 单片机IO 口的输入输出。 2、掌握用查表方式实现AT89C51 单片机IO 口的控制。

3、练习单片机简单延时子程序的编写。

4、熟练运用Proteus 设计、仿真AT89C51 系统。 二、实验内容 1、编写延时子程序，延时时间为0.1S。

代码： void delay(){

int i, j;

for (i = 0; i 100; i++) for (j = 0; j 125; j++);

}

2、见图一。通过AT89C51 单片机控制8 个发光

二极管发光，实现亮点以由上到下循环移动，间

隔时间为0.1S。 代码：

#includereg51.h #includeintrins.h

void delay(){

int i, j; for(i = 0; i 100; i++)

for(j = 0; j 125; j++); }

void main(){

P1 = 0xFE; while(1){

P1 (转载于: 写论文 网:单片机控制发光二极管实验报告)= _crol_(P1,1);

delay();

} }

运行结果截图： 图一

3、见图一。通过AT89C51 单片机控制8 个发光

二极管发光，循环实现亮点由上到下移动1 次(间

隔时间为0.2S)，由下到上移动1 次(间隔时间为 0.2S)，闪烁1

次（即先全亮0.1S,再全灭0.1S）。 代码：

#includereg51.h #define uchar unsigned char

#define uint unsigned int

void delay(){ uint i, j;

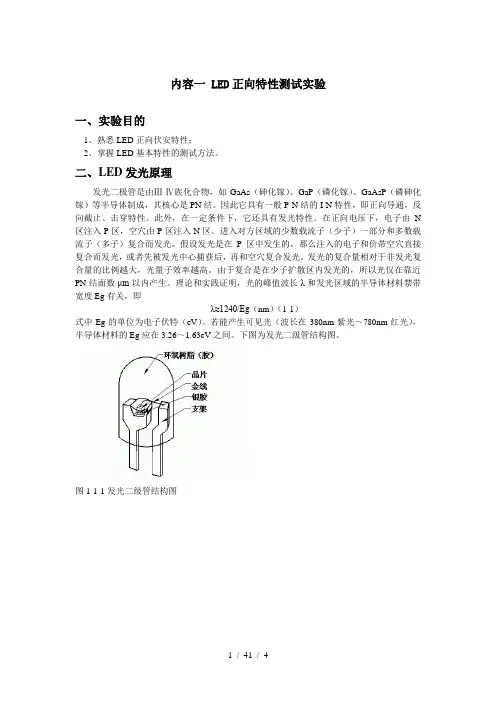

1 / 41 / 4 内容一 LED正向特性测试实验

一、实验目的

1、熟悉LED正向伏安特性；

2、掌握LED基本特性的测试方法。

二、LED发光原理

发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分和多数载流子（多子）复合而发光。假设发光是在P区中发生的，那么注入的电子和价带空穴直接复合而发光，或者先被发光中心捕获后，再和空穴复合发光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。理论和实践证明，光的峰值波长λ和发光区域的半导体材料禁带宽度Eg有关，即

λ≈1240/Eg（nm）（1-1）

式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。下图为发光二级管结构图。

图1-1-1发光二级管结构图 2 / 42 / 4

图1-1-2发光二级管I-V曲线

LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。LED的I-V曲线如图1-1-2所示，图中两条曲线分别表示不同材料的LED的I-V特征。

（1）正向死区：（图oa或oa′段）a点对于Va为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。

（2）正向工作区：电流IF和外加电压呈指数关系：IF=IS(eqVF/KT–1)

led显示实验报告

LED显示实验报告

引言：

LED（Light Emitting Diode）即发光二极管，是一种能够将电能转化为光能的半导体器件。由于其低功耗、长寿命和高亮度等优点，LED在各个领域得到广泛应用。本实验旨在探究LED显示的原理和应用，并通过实验验证LED的工作特性。

一、LED的工作原理

LED的工作原理基于半导体材料的光电效应。当电流通过半导体材料时，电子与空穴结合，释放出能量。这些能量以光的形式辐射出来，形成可见光。LED的发光颜色取决于半导体材料的能带结构，不同的材料会发出不同波长的光。

二、LED的结构和组成

LED由多个组件构成，包括P型半导体、N型半导体和发光材料。P型半导体富含正电荷，N型半导体富含负电荷。当P型和N型半导体通过电极连接时，形成PN结。发光材料位于PN结的中心位置，当电流通过PN结时，发光材料受到激发，发出光线。

三、LED的实验装置

本实验所用的实验装置包括电源、电阻、LED和万用表。电源提供电流，电阻用于限制电流的大小，万用表用于测量电流和电压。

四、实验步骤

1. 将电源的正极与LED的长脚连接，负极与电阻连接，再将电阻的另一端与LED的短脚连接。 2. 打开电源，调节电阻的阻值，观察LED的亮度变化。

3. 使用万用表测量电流和电压的数值，记录下来。

4. 更换LED的颜色，重复步骤2和3。

五、实验结果与分析

通过实验，我们观察到LED的亮度随电流的增大而增大，但当电流过大时，LED会烧坏。这是因为LED的亮度与电流成正比，但LED的工作电流有一个上限。当电流超过这个上限时，LED无法散热，导致烧毁。因此，在实际应用中，需要根据LED的参数选择合适的电流值。

此外，我们还发现LED的亮度与电压无直接关系，LED的工作电压是一个固定值。当电压低于工作电压时，LED无法正常发光；当电压高于工作电压时，电流会剧增，导致LED烧毁。因此，合理控制电压的大小也是保证LED正常工作的重要因素。
