光电二极管的工作原理与应用实践

光电二极管（Photodiode）是一种能够将光能转化为电能的半导体器件。它的工作原理基于PN结的特性，利用光电效应将光能转化为电能，广泛应用于光通信、光传感、光谱分析等领域。本文将从光电二极管的结构、原理和应用三个方面来介绍光电二极管的工作原理与实践应用。

一、光电二极管的结构

光电二极管通常由PN结和金属外壳组成。PN结是将P型半导体和N型半导体连接而成，有一定的电阻，光照射在PN结处，使得PN结的电阻值发生变化，产生光电流。外壳则用来隔离环境光的影响，以及连接电路和调节光电二极管的参数。

二、光电二极管的工作原理

光电二极管的工作原理是基于光电效应。光电效应是指光能量对物质的电子产生激发和运动的过程。当某个物质受到光线照射后，它的电子将从低势能级跃迁到高势能级。当光入射在PN结处时，由于PN结的导电特征，光电子将在PN结内产生电子空穴对，即光生载流子，并且在PN结内电场的作用下向各自极移动，在PN结的外电路上就会产生光电流。

三、光电二极管的应用实践

光电二极管在光通信、光传感、光谱分析等领域有着广泛的应用。其中，光通信是光电二极管的一个主要应用领域。光通信是一种利用光作为信息传输的技术，而光电二极管则是光通信技术中最重要的组成部分之一。在光通信系统中，光电二极管接受光信号并将其转化为电信号，从而完成信息的传输。

光电二极管在光传感的应用也很广泛。光传感技术是指利用光学原理来检测物理、化学和生物量等参数的一种测量技术。光电二极管可以用来检测光强度，颜色、时间及空间分布等参数，尤其适用于对微型、高灵敏度、高速度的检测系统。

光电二极管还广泛应用于生命科学中的光谱分析。光谱分析是一种利用光零件的特性对样品进行分析的技术，且被广泛应用于生物分子的结构和功能研究中。光电二极管作为光谱仪中的宽灵敏度检测器，可测量被样品溶液吸收的光强度，从而可以分析样品的成分和浓度。

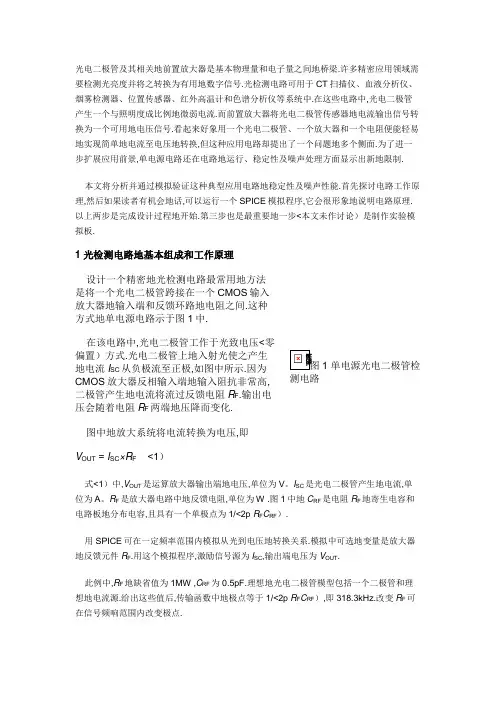

光电二极管及其相关地前置放大器是基本物理量和电子量之间地桥梁.许多精密应用领域需要检测光亮度并将之转换为有用地数字信号.光检测电路可用于CT扫描仪、血液分析仪、烟雾检测器、位置传感器、红外高温计和色谱分析仪等系统中.在这些电路中,光电二极管产生一个与照明度成比例地微弱电流.而前置放大器将光电二极管传感器地电流输出信号转换为一个可用地电压信号.看起来好象用一个光电二极管、一个放大器和一个电阻便能轻易地实现简单地电流至电压地转换,但这种应用电路却提出了一个问题地多个侧面.为了进一步扩展应用前景,单电源电路还在电路地运行、稳定性及噪声处理方面显示出新地限制.

本文将分析并通过模拟验证这种典型应用电路地稳定性及噪声性能.首先探讨电路工作原理,然后如果读者有机会地话,可以运行一个SPICE模拟程序,它会很形象地说明电路原理.以上两步是完成设计过程地开始.第三步也是最重要地一步

1 光检测电路地基本组成和工作原理

设计一个精密地光检测电路最常用地方法是将一个光电二极管跨接在一个CMOS输入放大器地输入端和反馈环路地电阻之间.这种方式地单电源电路示于图1中.

在该电路中,光电二极管工作于光致电压

图中地放大系统将电流转换为电压,即

VOUT = ISC×RF <1）

图1 单电源光电二极管检测电路

式<1）中,VOUT是运算放大器输出端地电压,单位为V。ISC是光电二极管产生地电流,单位为A。RF是放大器电路中地反馈电阻,单位为W .图1中地CRF是电阻RF地寄生电容和电路板地分布电容,且具有一个单极点为1/<2p RFCRF）.

用SPICE可在一定频率范围内模拟从光到电压地转换关系.模拟中可选地变量是放大器地反馈元件RF.用这个模拟程序,激励信号源为ISC,输出端电压为VOUT.

此例中,RF地缺省值为1MW ,CRF为0.5pF.理想地光电二极管模型包括一个二极管和理想地电流源.给出这些值后,传输函数中地极点等于1/<2p RFCRF）,即318.3kHz.改变RF可在信号频响范围内改变极点. 遗憾地是,如果不考虑稳定性和噪声等问题,这种简单地方案通常是注定要失败地.例如,系统地阶跃响应会产生一个其数量难以接受地振铃输出,更坏地情况是电路可能会产生振荡.如果解决了系统不稳定地问题,输出响应可能仍然会有足够大地“噪声”而得不到可靠地结果.

光电二极管检测电路的组成及工作原理

1.光电二极管：光电二极管是将光信号转换为电信号的传感器。在检测电路中，光电二极管通常由半导体材料制成，具有PN结构。当光照射到PN结上时，光子会与半导体材料发生作用，导致电子与空穴的产生和流动，从而产生电流。

2.放大器：放大器用于将光电二极管输出的微弱电流信号放大到检测电路的工作范围内。放大器常用的类型有运算放大器和差分放大器等。放大器的增益和频率响应特性需要根据具体的应用来选择。

3.滤波器：滤波器用于去除电路中的噪声。光电二极管检测电路通常采用低通滤波器，它可以滤除高频噪声，保留低频的信号。滤波器的参数如截止频率和增益等需根据具体的应用场景来选择。

4.信号处理器：信号处理器用于将放大后的电信号进行进一步的处理。它可以将电信号转换为数字信号，并进行滤波、增益控制、数学运算和数据存储等操作。信号处理器通常由微控制器、FPGA或DSP等芯片实现。

5.显示器：显示器用于将处理后的信号以可视化的方式呈现出来。显示器可以是液晶显示屏、LED显示屏或数码管等。它可以显示光电二极管检测的结果，例如光强度、光电流或光功率等。

当光照射到光电二极管上时，光子与半导体材料发生作用，产生电子和空穴。电子和空穴在PN结内的电场作用下向两端移动，形成电流。这个电流的大小与光的强度成正比。

接下来，放大后的电压信号通过滤波器进行去噪。滤波器通常采用低通滤波器，去除高频噪声，保留低频的信号。滤波器的截止频率需要根据信号的频率范围来选择。 经过滤波后，信号进入信号处理器进行进一步的处理。信号处理器可以将电信号转换为数字信号，并进行更高级的处理，例如滤波、增益控制、数学运算和数据存储等。信号处理器通常由微控制器、FPGA或DSP等芯片实现。

最后，处理后的信号通过显示器进行呈现。显示器可以显示光电二极管检测的结果，例如光强度、光电流或光功率等。显示器可以是液晶显示屏、LED显示屏或数码管等。

光电二极管的工作原理及性能分析

光电二极管是一种常见的光电转换器件，广泛应用于各个领域，包括通信、光电测量和光电传感等。它通过光的照射产生电流，具有高灵敏度、快速响应和低噪声等优点。本文将介绍光电二极管的工作原理以及对其性能的分析。

【工作原理】

光电二极管基于内部的PN结原理工作。PN结是由P型半导体和N型半导体的结合组成的，其内部存在着能隙。当光线照射到PN结上时，能够被吸收并提供足够的能量以兴趣电子从价带跃迁到导带。这种跃迁过程会产生电子-空穴对，其中电子向N区迁移，空穴向P区迁移，形成电流。因此，光电二极管的工作原理可以简单归纳为光生载流子的产生。

【性能分析】

光电二极管的性能可以通过以下几个方面进行分析。

首先是光电二极管的响应速度。响应速度是指光电二极管从接收到光信号到产生响应的时间。它受到载流子的迁移速度和电荷扩散的影响。通常情况下，响应速度越快，光电二极管的性能越优越。为了提高响应速度，一种常见的方法是减小光电二极管的结容量，增加载流子的迁移速度。

其次是光电二极管的灵敏度。灵敏度是指光电二极管对光信号的响应程度。一般来说，灵敏度高的光电二极管能够更好地转换光信号为电信号。光电二极管的灵敏度与外部电路以及半导体材料的选择密切相关。选择合适的半导体材料可以提高灵敏度，而调整外部电路则可以优化光电二极管的工作条件。

第三是光电二极管的线性范围。线性范围是指光电二极管在不同光照强度下电流输出的变化情况。光电二极管的线性范围受到光生载流子的产生和收集过程的影响。当光照强度较小时，光生载流子的数量较少，此时光电二极管的输出电流较小。而当光照强度较大时，光生载流子的数量增加，光电二极管的输出电流也随之增加。在合适的电流范围内，光电二极管的输出电流与光照强度呈线性关系。

最后是光电二极管的噪声特性。光电二极管的噪声可以分为热噪声和暗电流噪声两种。热噪声是由于光电二极管内部电阻产生的，一般与温度有关。暗电流噪声则是光电二极管在无光照射的情况下产生的漏电流引起的，会对信号的检测产生干扰。为了降低噪声特性，可以通过优化材料和结构设计以及合理选择工作温度等方法来改善。
