投入式液位变送器使用说明书

  • 格式：pdf
  • 大小：225.96 KB
  • 文档页数：3

执行标准：Q/HDJKL 002­2011 投入式液位变送器使用说明书

一．产品特点

· 抗腐蚀能力强，安装简便。

· 采用国际先进技术进口传感器。 二．主要用途

可广泛用于水厂、污水处理厂、城市供水、高楼水池、 水井、地热井、矿井、工业水池、油池、水文地质、 水库、河道、海洋等场合。 三．技术说明

主要参数： 1、输出形式：4mA～20mA □ 0V～5V □ 2、供电电源：DC 24V（12V～32V） □DC 12V □ 3、准 确 度：±0.5％ □±0.25％ □ 4、介质温度：－20℃～70℃ 5、环境温度：－10℃～60℃ 6、响应时间：≤100ms 7、负载能力：电流型≤500Ω（不带显示） ≤250Ω（带显示） 电压型：输出阻抗250Ω 8、可重复性：±0.1％F·S 9、长期稳定性：±0.1％F·S/y 10、非线性：±0.2％F·S 11、热力零点温漂：±0.02％F·S/℃ 12、过载压力：2 倍量程 13、电气连接：电缆连接或端子连接 14、测量介质：油、水等与 316 不锈钢兼容介质。 15、防护等级：IP68

避免安装在机械振动和较强电磁干扰的环境下。 外形及尺寸：

DN25 标准法兰（PN0.6MPa 光滑面平焊法兰） 普通投入式液位变送器 2*** 不锈钢管连接液位变送器

*分体投入式液位变送器 * 软铜管连接液位变送器

190 4< Φ26 返

190 4< Φ26 返 Φ26 返

Φ26 L≤9m

D2D1 D n*d

b

/ 投入式液位变送器使用说明书

24V -

+

电源 + out 电流表

+ -

- 显示（二次仪表） 或控制系统

+ -

24V out

+ -

电源 + 显示（二次仪表） 或控制系统 电压表 -

- +V - + 公称直径： DN=25mm 外径：D=100mm 螺栓孔中心圆直径 ： D1=75mm 连接突出部分直 径：D2=60mm 连接突出部分 高度：f=2mm 法兰厚度：b=4mm

螺栓孔直径 ： d=12mm 数量：N=4 注：如需其它尺寸法兰， 请在订货时说明

四．安 装

1. 变送器可垂直、倾斜或水平安装在罐体、槽内，应确保 避免泥沙等杂质埋没或堵塞变送器探头部分。 2. 在介质波动较大时，应采取措施固定变送器探头部分， 如采用孔径为 Φ12 的防波管； 3.导气电缆除作为电源和信号传输外，还起到关键的大气补 偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以 防止导气管不通或折断； 4．壳体垂直安装在罐体上方或附近的支架上，同时确保防 晒透气，安装位置便于接线和调试。 五．接 线

*)

**)

*) 请注意在安装变送器时， 选用的线缆应不低于变送器

的防护等级，同时为保证防护等级应选用直径为

6mm～8mm 的线缆。

线缆应参照接线图正确连接， 如使用屏蔽线缆应将屏

蔽层接至屏蔽地端，并保证可靠连接。

防爆型压力接线图：

六．试运行

为确保变送器能够稳定准确的正常工作， 测试液位前

应通电预热 15 分钟。 七．安全说明

安装过程中应确保变送器拧紧牢固，方可上电测量；拆

卸前应断开电源。

对于需要防爆的工作场合， 待线缆连接完毕后方可安装

至危险场合并通电测量液位，避免在危险场合带电操

作， 不正确的操作将会引起严重的人身伤害和重大的物

质损失。 八．产品维修和故障排除

如果变送器出现故障，请与我公司的售后服务取得联

系， 确认问题后需要把变送器寄回本公司维修时请附带

以下信息： - +

显示（二次仪表） 或控制系统 24V 电源 绿 红

+ 黑 +

- 电压表 V -

三线制电压输出: 红线:供电正 黑线:供电负 绿线:输出 电流表

电源 24V 黑线

红线 + + + - 显示（二次仪表） 或控制系统 - -

二线制电流输出: 红线:供电正 黑线:供电负

端子型二线制电流输出接线图(JYB-K*-*A**) 端子型三线制电流输出接线图(JYB-K*-*A1**)

端子型三线制电压输出接线图(JYB-K*-*V**)

显示（二次仪表） 或控制系统

电源 24V 红 黑 绿

+ + 电流表

- + - -

三线制电流输出: 红线:供电正 黑线:供电负 绿线:输出

电流表 -

+

电源 +

显示（二次仪表） 或控制系统

24V + - - + - 电源地(GND) 电源正(24V)

安全栅 非本安端 供电正(O-) V－ 供电正(O+) V＋ 本安端 安全区 危险区

压力变送器

防爆等级 Exia II CT6

执行标准：Q/HDJKL 002­2011 投入式液位变送器使用说明书

·现场环境描述；

·故障现象；

·测量介质以及其物理化学性质描述；

当变送器需要维修或校准时， 请在寄回前务必把残余的介质

清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒

的，致癌的或具有辐射性的物质。

常见故障分析与排除 故障现象 原因分析 排除方法

变送器无显示或

无输出信号 变送器未供电

接线错误 给变送器按接线图正

确供电

在液位恒定时显

示或输出不规则

跳变 变送器外壳接地端未

接地

现场射频干扰较强

未使用屏蔽线缆 使用屏蔽线缆且屏蔽

层接地

变送器外壳接地端与

大地可靠连接

变送器未浸入测

量介质中但显示

不是 0KPa 或不是

其对应输出值 变送器未工作在其要

求的环境下 将变送器移到规定的

环境下工作或采取措

施使环境符合要求

变送器显示或输

出与测量压力不

符 供电电压不正确

外接负载过大 使供电电压为DC 24V

调整外接负载

若故障现象不属上述范围，请与我公司售后服务取得联系。 九．产品保养

只能使用中性的试剂清洗变送器， 避免使用带有腐蚀性的试

剂清洗，如酸、碱性溶剂，家用洗涤剂等。

变送器属于精密仪器，应存放在干燥通风的室内环境，避免

阳光直晒。 十．注意事项

1.请检查包装是否完好，并核对变送器型号和规格是否与您

选购的产品相符；

2.确认电源输出电压是否正确；电源的正、负与产品的正、

负接线对应；液位最大高度在该产品的量程范围内；

3.探头的传感器属于精密器件，用户在使用时请不要自行拆

卸，更不能触碰膜片，以免造成产品的损坏；

4.请避免液位变送器电缆接线头（贴警示牌处）浸水，造成

通气线内进水，导致变送器进水损坏；

5.请避免液位变送器的电缆线被刀或其他锋利的金属物体

划伤，造成变送器进水损坏。

合集下载

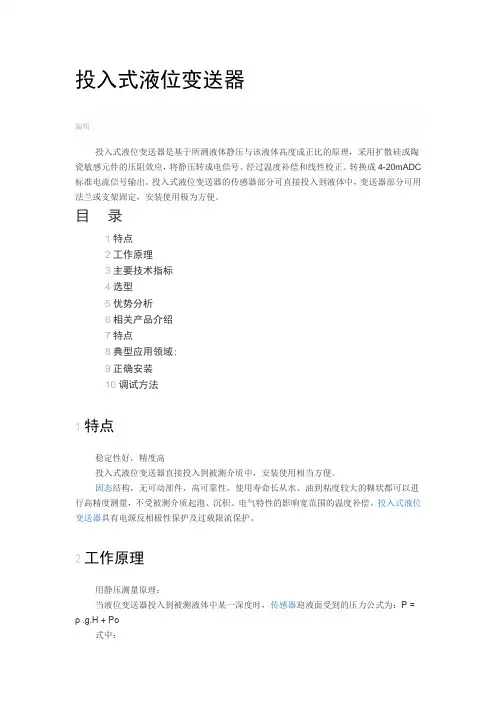

投入式液位变送器

投入式液位变送器

投入式液位变送器

编辑

投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

目 录

1特点

2工作原理

3主要技术指标

4选型

5优势分析

6相关产品介绍

7特点

8典型应用领域:

9正确安装

10调试方法

1特点

稳定性好，精度高

投入式液位变送器直接投入到被测介质中，安装使用相当方便。

固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。

2工作原理

用静压测量原理：

当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ =

ρ .g.H + Po

式中： P ：变送器迎液面所受压力

厦门精川投入式液位计

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po

与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 ,

通过测取压力 P ，可以得到液位深度

上海蒙晖——防腐液位变送器

3主要技术指标

测量范围：0.3～110m

精度：0.2、0.5、1.0级

工作温度：-20～80℃

输出信号：二线制4～20mADC

电源电压：标准24VDC（12～36VDC）

不灵敏区：≤±1.0%FS 负载能力：0-600Ω

相对温度：≤85%

防护等级：IP68

防爆标志：ExiaⅡCT4-7

4选型

型 谱 说 明

ATE500 投入式静压液位变送器

类质 1 缆式

SAT8系列(缆式)液位变送器使用说明书

SAT8系列(缆式)液位变送器使用说明书

SIAOTE CONTROLS.,INC SAT8系列防护型液位变送器使用说明书

-1- 一、概述

SAT8系列防护型液位变送器采用USA HuoLiWeiEr公司的压力传感器膜片，按照国际质量体系ISO9001的要求建立了设计、生产和服务的控制过程。精工制造、严格控制，确保了每只产品具有精度高、工作稳定可靠等优点。SAT8系列防护型液位变送器量程范围宽、体积小、重量轻、安装方便，并已取得了计量许可、防爆、船用等多项认证，是目前理想的压力测量仪表。

二、技术参数

量程范围: 0.0~100mH2O 范围（自由选择杆式与缆式）

准确度等级: 0.2% 0.3% 0.5%

工作电压: 15V~30Vdc(两线制)、24VDC

输出信号: 4~20mA

注：（其它技术要求请与我公司售后服务中心联系）.

三、外观:

(图1) SIAOTE CONTROLS.,INC SAT8系列防护型液位变送器使用说明书

-2- 四、电气连接

1) 电缆引出

24VDC电源电流表电缆导线屏蔽网红色线：供电正黑色线：电流输出正数显表负载电阻（图2）

2) 接线盒

（图3）

五、安装注意事项

1) 按说明书接线图正确连接，隔爆变送器接线时必须断开电源。

2) 液位计应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋。

3) 选用外径为6mm的电缆从接线盒引接孔处接线，连接完毕后注意引线孔及端盖的密封。

4) 在工作温度范围内，防止介质凝固造成对液位计损坏。

5) 安装液位计时，请注意须使引线电缆与产品同向转动，否则，会影响产品的防护效果并导致产品故障。

6) 为了避免液位计在遇到雷电天气时遭受损坏，请在订购液位变送器时注明防雷保护，同时购买一个浪涌保护器。液位变送器的引出电缆先接入浪涌保护器，再接入接线柜（盒）。浪涌保护器的接地端必须可靠接地，接地电线的直径足够承受雷电瞬间释放的大电流。

投入式液位变送器使用说明书

投入式液位变送器使用说明书

长沙盛恩自动化设备有限公司

长沙盛恩自动化设备有限公司 投入式液位变送器使用说明书

B0805投入式液位变送器是采用全原装进口器件组装产品，它抗过载、抗冲击、耐腐蚀能力强，稳定性高，并有很高的测量精度。特别应用于水电厂的回油箱油位，上、下游水位，集水井水位监测。

是否提供加工定制

是

品牌

盛恩

型号 B0805 类型 投入式液位变送器

测量范围 0～200m 测量精度 0.2级, 0.5级

材质 不锈钢 电源 24VDC

输出信号 4～20（mA） 测量介质 油，水

特点

●完善的内部温度补偿技术，温漂系数仅为±0.01%FS/℃

（特殊型可以达到±0.005%FS/℃的精度）

●具有反向极性保护及限流保护

●精度高:可达0.1%

●防结露处理，密封可靠

●零点、满点可在外部连续调节，量程迁移范围宽

●抗浪涌、抗射频干扰，可适用于变频等强干扰工业环境

●高分辨率、高阻抗、低功耗

●测量准确，长期稳定性好

B0805液位变送器的探头是采用进口的传感器和高精度集成放大电路组成。传感器是利用惠斯登电桥，在受到外力作用下桥臂电阻产生变化的原理，通过转换电长沙盛恩自动化设备有限公司 长沙盛恩自动化设备有限公司 路来实现由压力变化产生电信号变化的作用。

技术参数

●量程：0～200m ●供电电源：24VDC

●输出信号：4～20mADC（1～5VDC） ●准确度：0.2级, 0.5级

●环境温度:-10～80℃ ●过压能力:额定压力的2倍.

●绝缘电阻:50ΜΩ(500V) ●频率响应:≥20kHz

●反向电压保护:≥45VDC ●相对湿度：100％RH

●倾斜角度：任意角度

外形尺寸：

长沙盛恩自动化设备有限公司

长沙盛恩自动化设备有限公司 产品接线图：

选型说明：

B0805 系列投入式液位变送器

液位计附件-LB型液位变送器使用说明书

液位计附件-LB型液位变送器使用说明书

UHZ-517系列液位计配套仪表－LB型液位变送器 １ UHZ-517磁性翻柱液位计配套液位变送器之一

LB型液位变送器

一、概述

LB型液位变送器是UHZ-517C(T、D)系列磁性翻柱液位计的配套仪表，用于将介质液位转换为4～20mA标准电流信号输出。变送器传感部分封装在磁翻柱面板内，装有转换模块的接线盒则依靠支架可以在磁翻柱面板上上下移动，产品结构合理，安装方便。同时，采用日本ALEPH干簧开关管作为传感元件，产品稳定性好，使用寿命长，是与磁性翻柱液位计配套的最方便、可靠的液位变送器。此外，变送器输出可与我公司生产的光柱指示数字显示调节报警仪配套使用，以方便地实现对液位的显示、控制、调节和报警。

二、结构原理

变送器基于磁耦合原理工作，主要由传感器和转换器两部分构成，传感器内装有一组干簧管和精密电阻，当磁性液位计主导管内的浮子随液位变化上下移动时，位于液面处的干簧管依次接通使传感器的输出电阻值发生变化，接线盒内的转换电路模块将该阻值转换成4～20mA电流输出。

Rx0%100%RnΣRii=1n

三、主要技术参数

测量范围：300～8000mm

精确度：±1.5％FS（测量范围大于1000mm）

电源：24VDC (15~35V)

24V电源可由本公司显示仪表提供

功耗：≤1.0W

输出：4～20mA二线制

负载能力：600Ω（24VDC供电时）

工作温度：-40~80℃

采用特殊安装及液位计隔热附件后工艺温度可达420℃

防爆标志：本安型：ExiaIICT4～T6

隔爆型：ExdIIBT4~T6

外壳防护：IP65

远传距离：最大10km

电气接口：2个M20×1.5内螺纹

UHZ-517系列液位计配套仪表－LB型液位变送器 ２

四、产品结构图

五、接线图

六、安装、调试和维护

 安装、接线

1. 磁性液位计安装好后，可以根据现场接线需要在面板右侧上下移动变送器接线盒，然后固定好支
