投入式液位变送器使用方法

投入式液位变送器是基于所测液体静压与该液体的高度成比例的原理，采用先进的隔离型扩散硅敏感元件或陶瓷电容压力感传感器制作而成，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（4~20mA）的一种测量液位的压力传感器，又可以称之为静压液位计、液位变送器、液位传感器、水位传感器等。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。

投入式液位变送器主要技术指标：

测量范围：0.3～110m

精 度：0.2、0.5、1.0级

工作温度：-20～80℃

输出信号：二线制4～20mADC

电源电压：标准24VDC（12～36VDC）

不灵敏区：≤±1.0%FS

负载能力：0-600Ω

相对温度：≤85%

防护等级：IP68

防爆标志：ExiaⅡCT4-7

投入式液位变送器特点介绍

灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

稳定性好，精度高

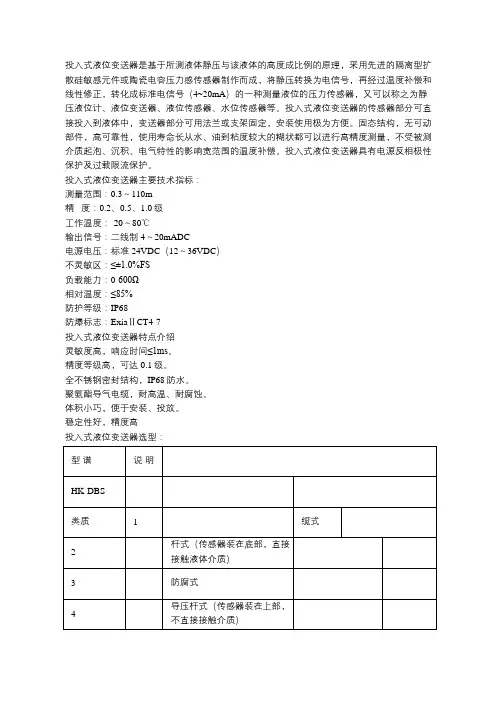

投入式液位变送器选型：

型 谱 说 明

HK-DBS

类质 1

缆式

2

杆式（传感器装在底部，直接接触液体介质）

3

防腐式

4

导压杆式（传感器装在上部，不直接接触介质）

过程连接形式 T

支架安装

N

法兰安装DN40 PN1.0

Y

特别约定

传感器连接材料 1

304 杆式

2

316

3

316L

4

丁晴橡胶与聚氯乙烯复合物 缆式

5

聚四氟乙烯，（聚丙烯法兰）

防爆方式 O

不防爆

E

本安防爆Exia ⅡCT6

静压式投入液位计使用说明书

一、简介

本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的

压力变送器。采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超

强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，

适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。广泛用于石油、化工、

冶金、电力、轻工、机械等领域。 可在现场调节零点、满量程。

二、技术指标

量 程：0~200mmH20(具体产品的量程详见产品铭牌)

测压形式：表压、绝压

过 载：2~10倍FS(具体详见标定记录)

补偿温度：-10~70℃

工作温度：-20~75℃

综合精度：0.1，0.2，0.5

输出选择：4~20mA (具体产品的输出详见铭牌)

电源电压：24VDC

三、安装类型

投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;

2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接

五、零点和满点调节

打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调

节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一

般不需要现场调节。

六、接线如右图所示:

七、安装使用注意事项：

1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源

应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上

无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,

影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).

3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用

温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，

否则会使变送器性能变差或出现故障。

执行标准：Q/HDJKL 002­2011 投入式液位变送器使用说明书

一．产品特点

· 抗腐蚀能力强，安装简便。

· 采用国际先进技术进口传感器。 二．主要用途

可广泛用于水厂、污水处理厂、城市供水、高楼水池、 水井、地热井、矿井、工业水池、油池、水文地质、 水库、河道、海洋等场合。 三．技术说明

主要参数： 1、输出形式：4mA～20mA □ 0V～5V □ 2、供电电源：DC 24V（12V～32V） □DC 12V □ 3、准 确 度：±0.5％ □±0.25％ □ 4、介质温度：－20℃～70℃ 5、环境温度：－10℃～60℃ 6、响应时间：≤100ms 7、负载能力：电流型≤500Ω（不带显示） ≤250Ω（带显示） 电压型：输出阻抗250Ω 8、可重复性：±0.1％F·S 9、长期稳定性：±0.1％F·S/y 10、非线性：±0.2％F·S 11、热力零点温漂：±0.02％F·S/℃ 12、过载压力：2 倍量程 13、电气连接：电缆连接或端子连接 14、测量介质：油、水等与 316 不锈钢兼容介质。 15、防护等级：IP68

避免安装在机械振动和较强电磁干扰的环境下。 外形及尺寸：

DN25 标准法兰（PN0.6MPa 光滑面平焊法兰） 普通投入式液位变送器 2*** 不锈钢管连接液位变送器

*分体投入式液位变送器 * 软铜管连接液位变送器

190 4< Φ26 返

190 4< Φ26 返 Φ26 返

Φ26 L≤9m

D2D1 D n*d

b

/ 投入式液位变送器使用说明书

24V -

+

电源 + out 电流表

+ -

- 显示（二次仪表） 或控制系统

+ -

24V out

+ -

电源 + 显示（二次仪表） 或控制系统 电压表 -

- +V - + 公称直径： DN=25mm 外径：D=100mm 螺栓孔中心圆直径 ： D1=75mm 连接突出部分直 径：D2=60mm 连接突出部分 高度：f=2mm 法兰厚度：b=4mm

静压投入式液位计现场应如何安装？

静压投入式液位计主要应用于城市给排水、水处理厂、水库、河流、海洋、储油罐、装有糊状物的罐及石油、化工、冶金、电力等部门的液位及其它敞开式容器液体的液位测量，被测液体无论是水、油、酸、碱、盐及粘稠性液体，都能高精度地测量。该变送器既可采用投入式的使用方法也可采用法兰安装方式，可用于测量敞开式容器的液位高度，使用极为方便。

投入式静压液位计现场应如何安装？

液位计应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。那么静压投入式液位计抗干扰有什么解决办法呢？

传统方法也就是测量设备上一个小水箱的液位时，把压力变送器检安装在水箱的底部，传感器线的性化不错。但存在一个问题，当水箱上面有水流下来时，会使下面的压力摆动比较大。因此，避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了；同时可以把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错；把进水管口弯一下，使进水口略微往上翘一点，水在出来时会首先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。

投入式液位计（静压式水位计）通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。
