液位变送器使用说明

液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备 第1部分：通用要求》、

GB 3836.4-2000 《爆炸性气体环境用电气设备 第４部分：本质安全型＂i＂》标准相应规定。仪器防爆标志为：ExiaⅡCT4。

主要技术参数

1、 工作温度：0℃～70℃；

2、 绝缘电阻

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

3、 防爆性能

仪器防爆性能符合ExiaⅡCT4的要求。

4、 4-20mA无极性连接。

5、 多级电气保护。

外形及安装

外形结构见图，

液位变送器（线缆投入式）由

壳体、放大器、接线端子、

防护帽、中空导线等组成；

根据用户的需要可以选用

智能数码表头或液晶表头显示。

安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离搅拌源、热源的地方安装；

⑶ 投入式液位变送器安装时，金属探头要轻轻沉入容器底；

电气连接

打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。直接引线式投入式液位计接线：

红色线：电源正 蓝色线：电流信号输出

安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵ 液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸ 导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。否则厂家维修时要收取相应的费用。

⑹ 安装使用中如遇到问题请及时与我公司联系，在产品发生异常时，请不要擅自打开进行修理。

合集下载

UHZ磁翻板液位变送器使用说明书

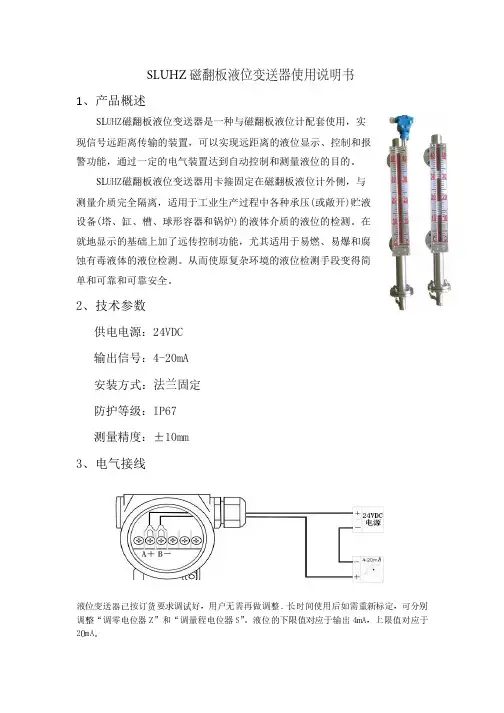

UHZ磁翻板液位变送器使用说明书

SLUHZ 磁翻板液位变送器使用说明书

1、产品概述SLUHZ磁翻板液位变送器是一种与磁翻板液位计配套使用，实现信号远距离传输的装置，可以实现远距离的液位显示、控制和报警功能，通过一定的电气装置达到自动控制和测量液位的目的。SLUHZ磁翻板液位变送器用卡箍固定在磁翻板液位计外侧，与测量介质完全隔离，适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。在就地显示的基础上加了远传控制功能，尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。2、技术参数

供电电源：24VDC

输出信号：4-20mA

安装方式：法兰固定

防护等级：IP67

测量精度：±10mm3、电气接线

液位变送器已按订货要求调试好，用户无需再做调整。长时间使用后如需重新标定，可分别调整“调零电位器Z”和“调量程电位器S”。液位的下限值对应于输出4mA，上限值对应于

20mA。

智能压力差压液位变送器说明书 单页显示2016-7-28操作

智能压力差压液位变送器说明书 单页显示2016-7-28操作

简介

第一节 注意事项……………… 1

第二节 技术指标……………… 3

第三节 安装……………………5

第四节 组态操作………………13

目录 智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微

处理器的电子变送器，使用独特的电感测元件。它可提高标定精度，改善

环境温度补偿效果，大大提高变送器的质量。

1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机

性能及可靠性，方便了现场和控制室之间的连接。

2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调

零点按钮，便于现场安装后的就地调整。

3、数字通讯协议允许远程设定，校验以及诊断。关于HART，双向数

字通信不会对标准的4-20mA模拟输出信号造成任何干扰。简 介

~1~ 用户拿到的变送器已经根据用户订货的要求进行标定设置。用户可对

变送器进行组态和测试。

1.1 配套三阀组：

使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。

三阀组使用时请一定严格按照三阀组的开关顺序操作。否则会导致变送

器损坏，无法保修。

三阀组启动顺序：

（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）

（2）打开正压阀

（3）关闭平衡阀

（4）打开负压阀

三阀组的停运顺序

（1）关闭负压阀

（2）打开平衡阀

（3）关闭正压阀第一节 注意事项 使用前的准备工作

（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测

量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送

器本体必须仔细地充液。在测量非腐蚀性液体时，用被测液充灌，在测量

非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。所选择的保护液体，不应与被测

液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。

充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡

皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。准备就

绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起

投入式液位变送器使用说明书

投入式液位变送器使用说明书

执行标准：Q/HDJKL 002­2011 投入式液位变送器使用说明书

一．产品特点

· 抗腐蚀能力强，安装简便。

· 采用国际先进技术进口传感器。 二．主要用途

可广泛用于水厂、污水处理厂、城市供水、高楼水池、 水井、地热井、矿井、工业水池、油池、水文地质、 水库、河道、海洋等场合。 三．技术说明

主要参数： 1、输出形式：4mA～20mA □ 0V～5V □ 2、供电电源：DC 24V（12V～32V） □DC 12V □ 3、准 确 度：±0.5％ □±0.25％ □ 4、介质温度：－20℃～70℃ 5、环境温度：－10℃～60℃ 6、响应时间：≤100ms 7、负载能力：电流型≤500Ω（不带显示） ≤250Ω（带显示） 电压型：输出阻抗250Ω 8、可重复性：±0.1％F·S 9、长期稳定性：±0.1％F·S/y 10、非线性：±0.2％F·S 11、热力零点温漂：±0.02％F·S/℃ 12、过载压力：2 倍量程 13、电气连接：电缆连接或端子连接 14、测量介质：油、水等与 316 不锈钢兼容介质。 15、防护等级：IP68

避免安装在机械振动和较强电磁干扰的环境下。 外形及尺寸：

DN25 标准法兰（PN0.6MPa 光滑面平焊法兰） 普通投入式液位变送器 2*** 不锈钢管连接液位变送器

*分体投入式液位变送器 * 软铜管连接液位变送器

190 4< Φ26 返

190 4< Φ26 返 Φ26 返

Φ26 L≤9m

D2D1 D n*d

b

/ 投入式液位变送器使用说明书

24V -

+

电源 + out 电流表

+ -

- 显示（二次仪表） 或控制系统

+ -

24V out

+ -

电源 + 显示（二次仪表） 或控制系统 电压表 -

- +V - + 公称直径： DN=25mm 外径：D=100mm 螺栓孔中心圆直径 ： D1=75mm 连接突出部分直 径：D2=60mm 连接突出部分 高度：f=2mm 法兰厚度：b=4mm

JYB-1系列说明书中文资料

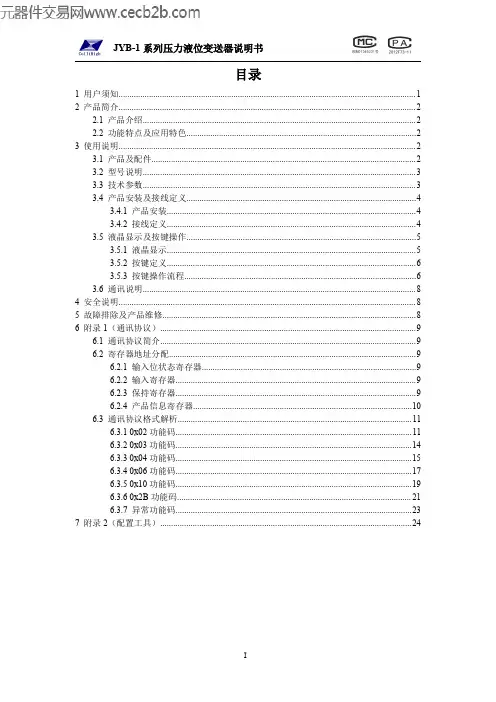

JYB-1系列说明书中文资料
