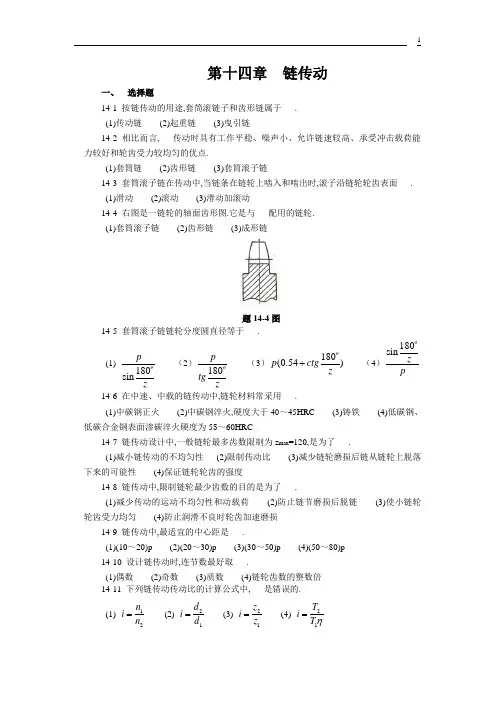

第十四章 链传动
一、 选择题
14-1 按链传动的用途,套筒滚链子和齿形链属于___.
(1)传动链 (2)起重链 (3)曳引链
14-2 相比而言,___传动时具有工作平稳、噪声小、允许链速较高、承受冲击载荷能力较好和轮齿受力较均匀的优点.
(1)套筒链 (2)齿形链 (3)套筒滚子链
14-3 套筒滚子链在传动中,当链条在链轮上啮入和啮出时,滚子沿链轮轮齿表面___.
(1)滑动 (2)滚动 (3)滑动加滚动
14-4 右图是一链轮的轴面齿形图.它是与___配用的链轮.
(1)套筒滚子链 (2)齿形链 (3)成形链
题14-4图
14-5 套筒滚子链链轮分度圆直径等于___.
(1) 180sinpz （2）180ptgz （3）180(0.54)pctgz （4）180sinzp
14-6 在中速、中载的链传动中,链轮材料常采用___.
(1)中碳钢正火 (2)中碳钢淬火,硬度大于40～45HRC (3)铸铁 (4)低碳钢、低碳合金钢表面渗碳淬火硬度为55～60HRC
14-7 链传动设计中,一般链轮最多齿数限制为zmax=120,是为了___.
(1)减小链传动的不均匀性 (2)限制传动比 (3)减少链轮磨损后链从链轮上脱落下来的可能性 (4)保证链轮轮齿的强度
14-8 链传动中,限制链轮最少齿数的目的是为了___.
(1)减少传动的运动不均匀性和动载荷 (2)防止链节磨损后脱链 (3)使小链轮轮齿受力均匀 (4)防止润滑不良时轮齿加速磨损
14-9 链传动中,最适宜的中心距是___.
(1)(10～20)p (2)(20～30)p (3)(30～50)p (4)(50～80)p
14-10 设计链传动时,连节数最好取___.
问题 1 得
1 分，满分
1 分
选择题 带传动中，若小带轮为主动轮， 则带的最大应力发生在带____处。
所选答案：
B.
进入主动轮
正确答案： B.
进入主动轮
问题 2
得 1 分，满分 2 分
填空题 带传动的主要失效形式为[a]和[s]两种。
a 的指定答案：
打滑
s
的指定答案： 疲劳伤害
a 的正确答案： 打滑
疲劳破坏
s 的正确答案： 疲劳破坏
打滑
问题 3 得 1 分，满分 1 分
判断题 适当增加带长，可以延长带的使用寿命。 所选答案： 对
正确答案： 对
问题
4 得 1 分，满分 1 分
判断题
当带有打滑趋势时，带传动的有效拉力达到最大值。
所选答案： 错
正确答案： 错
问题 5 得
3 分，满分 3
分
填空题 带的应力由[a]、[s]和[d]三部分组成。
a 的指定答案： 拉应力
s 的指定答案： 离心拉应力
d 的指定答案：
弯曲应力
a
的正确答案：
拉应力
离心拉应力
弯曲应力
离心应力
s 的正确答案： 离心拉应力
拉应力
弯曲应力 离心应力
d 的正确答案： 弯曲应力
拉应力
离心拉应力
离心应力
问题 6 得 1 分，满分 1 分
选择题 V带传动中，带截面楔角为40°，带轮的轮槽角应____ 40°
所选答案： A.
小于
正确答案： A.
小于
问题
7 得 1 分，满分 1 分
选择题 带传动打滑总是____。
所选答案： A.
在小轮上先开始
正确答案： A.
在小轮上先开始
问题
8 得
1 分，满分 1 分
选择题 用____提高带传动功率是不合适的。
所选答案： D.
增加带轮表面粗糙度
正确答案： D.
增加带轮表面粗糙度
问题 9
得 1
分，满分 1 分
选择题 下列V带中____型承载能力最大。
所选答案： B.
D
正确答案： B.
D
问题
10 得
1 分，满分 1 分
.
1 / 21 第一章 机械设计基础概论
[复习题]
一、单项选择题
1．机器中各制造单元称为〔
A．零件 B．构件
C．机构 D．部件
2．机器中各运动单元称为〔
A．零件 B．部件
C．机构 D．构件
3．在卷扬机传动示意图中,
序号5、6所示部分属于〔
A.动力部分 B.传动部分
C.控制部分 D.工作部分
4．如图为卷扬机传动示意图,图中序号3
所示部分属于< >
A.动力部分
B.传动部分
C.控制部分
D.工作部分
5．在如图所示的单缸四冲程内燃机中,序号1和10的组合是〔
6．如图所示,内燃机连杆中的连杆体1是〔
A.机构
B.零件
C.部件
D.构件
7．在如图所示的齿轮—凸轮轴系中,
轴4称为< >
A.零件
B.机构
C.构件
D.部件
[参考答案]
一、单项选择题 .
2 / 21 1A,2D,3D,4B,5B,6B,7A
第二章 平面机构运动简图及自由度
[复习题]
一、单项选择题
1．在平面机构中,每增加一个高副将引入〔
A．0个约束 B．1个约束 C．2个约束 D．3个约束
2．在平面机构中,每增加一个低副将引入〔
A．0个约束 B．1个约束 C．2个约束 D．3个约束
3．平面运动副所提供的约束为〔
A.1 B.2 C.1或2 D.3
4．平面运动副的最大约束数为〔
A．1 B．2 C．3 D．5

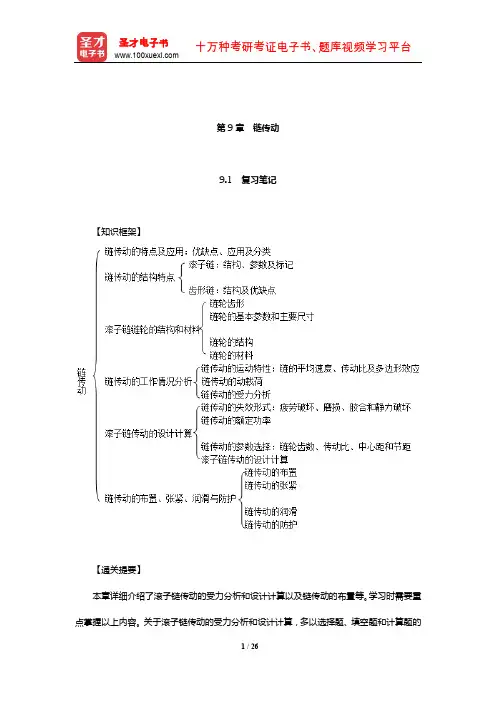

1 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 第9章 链传动 9.1 复习笔记 【知识框架】 【通关提要】 本章详细介绍了滚子链传动的受力分析和设计计算以及链传动的布置等。学习时需要重点掌握以上内容。关于滚子链传动的受力分析和设计计算，多以选择题、填空题和计算题的 2 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 形式出现；关于链传动的布置，多以选择题和简答题的形式出现；其余细节内容，如链传动的多边形效应，多以选择题、填空题和简答题的形式出现。复习时需重点理解记忆。 【重点难点归纳】 一、链传动的特点及应用（见表9-1-1） 表9-1-1 链传动的特点及应用 3 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 二、传动链的结构特点 1．滚子链（见表9-1-2） 表9-1-2 滚子链的主要内容 2．齿形链（见表9-1-3） 4 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 表9-1-3 齿轮链 三、滚子链链轮的结构和材料 1．链轮的基本参数和主要尺寸 链轮的基本参数包括配用链条的节距p，套筒的最大外径d1，排距pt和齿数z。 2．链轮的结构 可根据链轮的直径大小选择不同的结构。小直径，选择整体式；中等尺寸，选择孔板式；大直径，可将齿圈用螺栓连接或焊接在轮毂上。 3．链轮的材料 链轮轮齿要满足耐磨和强度条件。一般小链轮的材料比大链轮好。常用的材料有碳钢、合金钢和灰铸铁等。 四、链传动的工作情况分析（见表9-1-4） 5 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 表9-1-4 链传动的工作情况分析 五、滚子链传动的设计计算 1．链传动的失效形式、功率曲线和参数选择（见表9-1-5） 表9-1-5 链传动的失效形式、功率曲线和参数选择 6 / 26 十万种考研考证电子书、题库视频学习平台 圣才电子书 2．滚子链传动的设计计算 （1）选择链轮齿数z1、z2和确定传动比i 一般链轮齿数为17～114。传动比i按i＝z2/z1计算。 （2）计算当量的单排链计算功率Pca 当量的单排链计算功率Pca＝KAKzP/Kp。 式中，KA为工况系数；Kz为主动链轮齿数系数；Kp为多排链系数，双排链时Kp＝1.75，三排链时Kp＝2.5；P为传递的功率。 （3）确定链条型号和节距p 根据当量的单排链计算功率Pca、单排链额定功率Pc和主动链轮转速n1由教材图9-11选择链条型号。链条节距p由教材表9-1确定。 （4）计算链节数和中心距 初选中心距a0＝（30～50）p，链节数Lp0按下式计算。 0122100222pazzzzpLpa 将计算出的链节数Lp0圆整为偶数Lp。
