常用电子仪器的使用

常用电子仪器的使用实验总结在现代科技发展的今天，电子仪器已经成为实验室中不可或缺的工具。

它们的使用不仅可以提高实验效率，还可以准确地获取实验数据。

因此，掌握常用电子仪器的使用方法对于科研工作者来说至关重要。

在本文中，我将对常用电子仪器的使用进行实验总结，希望对大家有所帮助。

首先，我们来谈谈示波器的使用。

示波器是一种用于观察电信号波形的仪器，它可以直观地显示出电压随时间变化的波形图像。

在实验中，我们通常会用示波器来观察信号的频率、幅度和相位等特性。

在使用示波器时，首先要将待测信号输入示波器通道，然后调整示波器的水平和垂直灵敏度，使波形图像清晰可见。

在观察波形时，还要注意调整触发方式和触发电平，以确保波形稳定地显示在屏幕上。

接下来，我们来说说函数发生器的使用。

函数发生器是一种用于产生各种波形信号的仪器，它可以产生正弦波、方波、三角波等不同形式的信号。

在实验中，我们通常会用函数发生器来提供实验所需的各种信号源。

在使用函数发生器时，首先要选择所需的波形类型和频率，然后将输出信号连接到被测电路中。

在调试过程中，还要注意调整输出幅度和直流偏置，以确保输出信号符合实验要求。

最后，我们来谈谈数字多用表的使用。

数字多用表是一种用于测量电压、电流、电阻等电学量的仪器，它具有测量精度高、操作简便等优点。

在实验中，我们经常会用数字多用表来测量电路中各种电学量的数值。

在使用数字多用表时，首先要选择所需的测量量程和测量模式，然后将测量引线连接到被测电路中。

在测量过程中，还要注意选择合适的测量档位和保持测量引线的良好接触，以确保测量结果准确可靠。

总的来说，掌握常用电子仪器的使用方法对于实验工作者来说至关重要。

通过实验总结，我们可以更加熟练地使用示波器、函数发生器和数字多用表，提高实验效率，确保实验数据的准确性。

希望本文所述内容能够对大家有所帮助，谢谢阅读！。

LCD显示屏
模式功能键
旋钮
手柄USB接口
方向键
图形/文本键
电源开关
波形选择区 菜单操作键
输出/输出控键 数字键盘区 输出
设置正弦波
当前操作 用用键键频盘盘率设设读置置数偏幅频移值率量输出波形 参数类型
幅值 偏移量
输出正弦波
正弦波：频率：25KHz，幅值:80mV，偏移量：20mV
设置方波
设置占空比
电源区
接插件板 (实验板)
双路直流 信号源
变压/整流/滤 波实验区
电位器组
集成运放 实验区
分立元件电 路实验区
串联稳压电 路实验区
集成稳压 实验区
功率放大 实验区
二 、 实验内容
1.常用电子仪器使用
(1) 用万用表测量稳压电源的输出电压
稳压电源的输出电压/V
+6
+15
+12
－12
数字（或指针）式万用表
电子技术实验中测量仪器连接图
1.数字万用表
1.1 功能
测量：直流电压 交流电压 直流电流 交流电流 电阻 二极管 三极管。 1.2 使用 1. 测量对象旋钮位置选择。 2 .量程选择 3.测试笔的接法 4.读数 5.注意事项
1.信号发生器
初识前面板
要获得按键或支菜持单打按印键、的进上行下海文量帮存助储信息，按下并按住该键

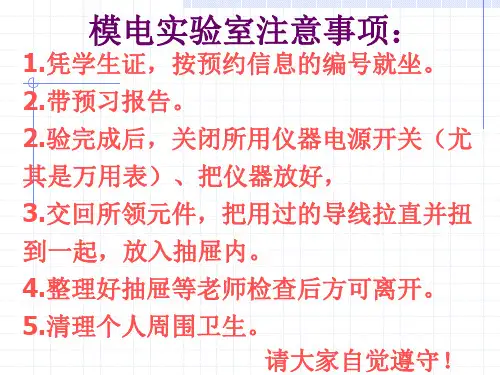

模电实验室注意事项：
1.凭学生证，按预约信息的编号就坐。 2.带预习报告。 2.验完成后，关闭所用仪器电源开关（尤 其是万用表）、把仪器放好， 3.交回所领元件，把用过的导线拉直并扭 到一起，放入抽屉内。 4.整理好抽屉等老师检查后方可离开。 5.清理个人周围卫生。

常用电子仪器的使用实验报告一、引言。

电子仪器在现代科学实验中扮演着至关重要的角色。

本实验旨在通过对常用电子仪器的使用进行实验，掌握电子仪器的基本使用方法，提高实验操作技能，为今后的科学研究打下坚实的基础。

二、实验目的。

1. 掌握示波器的基本使用方法；2. 熟练掌握数字万用表的使用技巧；3. 理解信号发生器的原理及使用方法；4. 掌握逻辑分析仪的使用技巧。

三、实验仪器与设备。

1. 示波器；2. 数字万用表；3. 信号发生器；4. 逻辑分析仪。

四、实验步骤与结果分析。

1. 示波器的使用。

示波器是一种用于显示各种电压信号波形的仪器。

在本次实验中，我们首先接通示波器的电源，并将待测信号的正负极分别连接至示波器的输入端口。

随后，我们调节示波器的水平、垂直灵敏度，观察并记录示波器显示的波形。

通过实验，我们可以清晰地观察到待测信号的波形特征，如频率、幅度等。

2. 数字万用表的使用。

数字万用表是一种用于测量电压、电流、电阻等电学量的仪器。

在本次实验中，我们首先选择合适的测量档位，并将待测电路的正负极分别连接至数字万用表的测量端口。

随后，我们读取并记录数字万用表显示的测量数值。

通过实验，我们可以准确地获取待测电路的电学量数值。

3. 信号发生器的使用。

信号发生器是一种用于产生各种频率、幅度的信号的仪器。

在本次实验中，我们首先接通信号发生器的电源，并设置待发生信号的频率、幅度等参数。

随后，我们将信号发生器的输出端口连接至示波器的输入端口，观察并记录示波器显示的信号波形。

通过实验，我们可以清晰地观察到信号发生器产生的不同频率、幅度的信号波形。

4. 逻辑分析仪的使用。

逻辑分析仪是一种用于分析数字电路工作状态的仪器。

在本次实验中，我们首先接通逻辑分析仪的电源，并将待测数字电路的输入端口与逻辑分析仪的输入端口相连。

随后，我们通过逻辑分析仪的显示屏观察并记录待测数字电路的工作状态。

通过实验，我们可以清晰地观察到待测数字电路的逻辑高低电平状态。

常用电子仪器的使用实验报告分析实验报告:常用电子仪器的使用实验分析摘要：本实验旨在研究和分析常用电子仪器的使用。

使用了多种电子仪器进行实践操作，并对实验结果进行了分析与解释。

通过实验，我们深入了解了各种电子仪器的原理和使用方法，并通过实验结果对电子仪器的性能进行了评估。

引言：如今，电子仪器已在各个领域得到广泛应用。

了解和掌握常用电子仪器的使用方法对于实验室工作和科学研究具有重要意义。

本实验选取了示波器、信号发生器和多用电表作为研究对象，通过实践操作和数据分析，深入研究了这些仪器的原理和使用方法。

方法：1.示例器的使用：示波器是一种常见的电子测量仪器，用于观察和分析电信号的性质。

本实验中，我们首先使用示波器测量了一组周期性信号的频率和幅度。

实验操作中，我们通过调整示波器的垂直和水平控制来观察波形的形状和周期，通过读取示波器的显示，我们可以测量出信号的频率和幅度。

2.信号发生器的使用：信号发生器可产生各种电信号，常用于测试仪器的性能和模拟特定电信号。

在本实验中，我们使用信号发生器产生了一系列不同频率和幅度的信号，并使用示波器进行观察。

实验中，我们通过调整信号发生器的频率和幅度控制来生成不同的信号，并使用示波器验证其输出。

3.多用电表的使用：多用电表是一种常见的电子测量仪器，可用于测量电压、电流、电阻等。

在本实验中，我们使用多用电表测量了不同电阻和电压的数值。

实验中，我们通过选择合适的电量测量档位和接线方式，使用多用电表测量并记录了不同电阻和电压的数值。

结果与讨论:通过本实验，我们得出了以下结论：1.示例器的使用：通过示波器的测量实验，我们能够准确测量出信号的频率和幅度。

在实验中，我们观察到信号的频率和幅度与调整示波器的垂直和水平控制有关。

示波器的使用对于分析和测量周期性信号的性质非常重要。

2.信号发生器的使用：信号发生器的频率和幅度控制能够准确地产生特定的信号。

在本实验中，我们通过调整信号发生器的频率和幅度，生成了一系列不同频率和幅度的信号，并通过示波器进行了观察验证。
