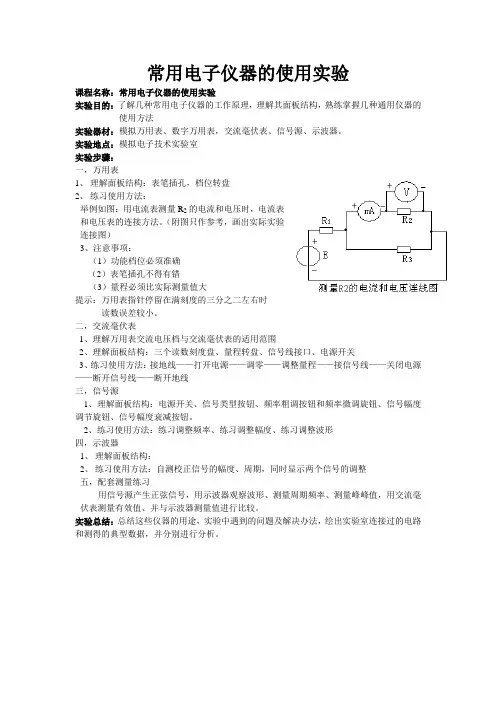

常用电子仪器的使用实验
课程名称：常用电子仪器的使用实验
实验目的：了解几种常用电子仪器的工作原理，理解其面板结构，熟练掌握几种通用仪器的使用方法
实验器材：模拟万用表、数字万用表，交流毫伏表、信号源、示波器。

实验地点：模拟电子技术实验室
实验步骤：
一，万用表
1、理解面板结构：表笔插孔，档位转盘
2、练习使用方法：
举例如图：用电流表测量R2的电流和电压时，电流表
和电压表的连接方法。

（附图只作参考，画出实际实验
连接图）
3、注意事项：
（1）功能档位必须准确
（2）表笔插孔不得有错
（3）量程必须比实际测量值大
提示：万用表指针停留在满刻度的三分之二左右时
读数误差较小。

二，交流毫伏表
1、理解万用表交流电压档与交流毫伏表的适用范围
2、理解面板结构：三个读数刻度盘、量程转盘、信号线接口、电源开关
3、练习使用方法：接地线——打开电源——调零——调整量程——接信号线——关闭电源——断开信号线——断开地线
三，信号源
1、理解面板结构：电源开关、信号类型按钮、频率粗调按钮和频率微调旋钮、信号幅度调节旋钮、信号幅度衰减按钮。

2、练习使用方法：练习调整频率、练习调整幅度、练习调整波形
四，示波器
1、理解面板结构：
2、练习使用方法：自测校正信号的幅度、周期，同时显示两个信号的调整
五，配套测量练习
用信号源产生正弦信号，用示波器观察波形、测量周期频率、测量峰峰值，用交流毫伏表测量有效值、并与示波器测量值进行比较。

实验总结：总结这些仪器的用途，实验中遇到的问题及解决办法，绘出实验室连接过的电路和测得的典型数据，并分别进行分析。

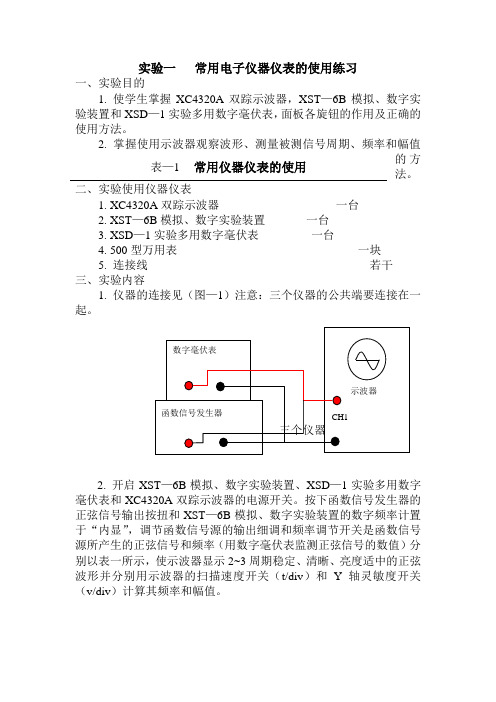

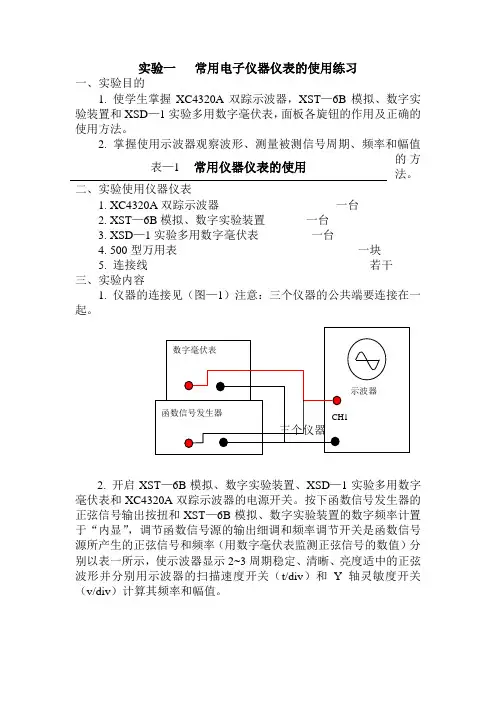

实验一常用电子仪器仪表的使用练习
一、实验目的
1. 使学生掌握XC4320A双踪示波器，XST—6B模拟、数字实验装置和XSD—1实验多用数字毫伏表，面板各旋钮的作用及正确的使用方法。

2. 掌握使用示波器观察波形、测量被测信号周期、频率和幅值
的方表—1 常用仪器仪表的使用
法。

二、实验使用仪器仪表
1. XC4320A双踪示波器一台
2. XST—6B模拟、数字实验装置一台
3. XSD—1实验多用数字毫伏表一台
4. 500型万用表一块
5. 连接线若干
三、实验内容
1. 仪器的连接见（图—1）注意：三个仪器的公共端要连接在一
起。

2. 开启XST—6B模拟、数字实验装置、XSD—1实验多用数字
毫伏表和XC4320A双踪示波器的电源开关。

按下函数信号发生器的正弦信号输出按扭和XST—6B模拟、数字实验装置的数字频率计置于“内显”，调节函数信号源的输出细调和频率调节开关是函数信号源所产生的正弦信号和频率（用数字毫伏表监测正弦信号的数值）分别以表一所示，使示波器显示2~3周期稳定、清晰、亮度适中的正弦波形并分别用示波器的扫描速度开关（t/div）和Y轴灵敏度开关（v/div）计算其频率和幅值。

与频率计和毫伏表所指示的值进行比较，分析产生误差的原因。

五、实验总结
1. 理各项实验记录填写表一。

2.用示波器观察波形时，要达到如下要求，应调节那些旋钮？
（1）波形清晰；（2）亮度适中；（3）波形稳定；（4）移动波形位置；（5）改变波形的个数；（6）改变波形的高度；
3. 认真填写实验报告。

实验一常用电子仪器的使用实验一常用电子仪器的使用第一部分模拟电子技术实验实验一常用电子仪器的使用方法一、实验目的1、学习示波器、毫伏表和万用表等常用电子仪器的使用方法和基本原理。

2、学习信号发生器和直流稳压电源等常用电子仪器的使用方法和基本原理。

二、预览需求1、认真阅读交流毫伏表、低频信号发生器和双踪示波器的相关资料。

2、认真阅读本实验原理及测试方法的内容。

三、实验内容1、掌握lm2191型数字交流毫伏表的使用方法，正确使用量程开关，读出测量值。

2、学习低频信号发生器(lm1602p)的使用方法，掌握输出信号频率的调整、电压值的换算方法以及其它功能的应用。

3.掌握用示波器（lm4320d）观察正弦信号波形和测量被测信号波形参数的方法（包括信号峰值、峰间、有效值、周期、频率等）。

四、实验原理及测试方法本实验使用的三种仪器，即交流毫伏表、低频信号发生器和双道示波器，是模拟电子实验中常用的电子实验仪器。

1、双踪示波器（lm4320d）可用来观察各种周期性变化的电压（或电流）波形，测量输入信号波形的参数，如信号的幅度（峰值、峰-峰值）、频率、周期，脉冲波形的上升、下降时间、周期等参数。

(1) . 波形显示和调整①开机后，荧光屏上应该出现扫描光点或扫描线，调整“x位移”、“y位移”、“时间“格子”旋钮将光点或扫描线移动到屏幕中心，然后调节亮度和焦点旋钮，使光点或扫描线清晰适度。

然后将信号连接到Y1/X（或Y2/y）输入端口。

②为使显示的波形稳定，有关的开关应置于下列位置：a、触发方式选择“自动”方式；b、触发源选择“内”触发；c、根据信号性质选择“DC/AC”按钮；d、，调整“时间格”和“电压格”开关位置，使荧光屏上波形的幅度和周期数适当。

注意：正确使用“地”按键应该弹出，如果按下，所有信号都不能输入到示波器内。

（2）、幅度的测量① 显示器上垂直方向上被测量信号波形占据的单元数。

例如，在图1-1中的正弦交流电压信号波形中，一个周期内y轴上两个波峰（即a点和b点之间）占据的大小电池总数。

电工电路实验：常用电子仪器的使用练习一、实验目的1.了解示波器的基本测量原理，掌握示波器各主要开关和旋钮的使用方法。

2.掌握用示波器测量电压和周期的方法。

3.学习信号发生器和交流毫伏表的使用。

二、预习要求1.阅读附录C中DS1000型数字示波器简介。

了解面板主要旋钮的位置和功能以及示波器测量交、直流电压幅值、频率、相位的方法。

2.阅读附录B中DG-3-04型信号源的使用方法。

3.弄清楚正弦信号的峰值电压、峰-峰值电压、有效值电压等概念的含义，以及它们之间的换算关系。

三、实验原理示波器是现代测量中常用的电子仪器之一，它能直接测量正弦信号的幅度和周期（或频率）。

双踪示波器能同时显示两个信号的波形，并进行比较测量。

1.数字示波器的使用要点（1）打开示波器电源，示波器CH1/CH2通过测试线与信号源相连，按下“AUTO”按钮，使示波器正确显示信号波形。

（2）按下“Measure”按钮，测量信号电压大小时，选择一旁的“电压测量”菜单，通过多功能按钮的“最大值”“最小值”“峰-峰值”或“均方根值”等菜单进行选择。

通过屏幕下方的数据直接读出信号的电压值。

（3）测量信号的周期或频率时，通过多功能按钮选择“周期”或“频率”等菜单进行选择。

通过屏幕下方的数据直接读出信号的周期或频率。

（4）数字示波器屏幕左下角显示的数据即“V/div”，右下角显示的数据即“s/div”。

2.模拟示波器的使用要点（1）将示波器调出一条水平扫描线，确定示波器处于正常工作状态。

打开示波器查看有无一条水平扫描线，若有则说明示波器已处于正常工作状态，可以进行测量。

若没有出现一条水平扫描线，可将示波器“AC，GND，DC”旋钮打在GND位置上，调节“辉度”旋钮、“聚焦”旋钮，若没有出现一条水平扫描线，可调节垂直和水平位移旋钮，直至出现一条水平扫描线为止。

（2）稳定显示信号的波形。

确定触发源所选的通道与正在测量的通道一致，然后调节“触发电平”调节旋钮，直至所显示的波形稳定为止，便于进行下面的测量。

实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。

这是重要的实验技能，每次实验都应注意练习。

一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。

二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。

用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。

要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。

2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。

3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。

4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。

5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。

6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。

7.采用相同的办法练习测试XD1信号发生器的波形。

实验四常用电子仪器的使用练习一．实验目的1．掌握示波器的使用方法，学会运用示波器进行波形参数的测量。

2．巩固有关函数信号发生器和电子管毫伏表使用的知识。

二．实验仪器1．双轨迹示波器2．函数信号产生器3．交流毫伏表三．预习要求1．认真阅读附录五中的内容，详细了解双轨迹示波器面板的功能以及使用方法。

2．复习函数信号产生器、交流毫伏表的面板功能及使用方法。

3．认真阅读实验内容，根据要求计算表4—1、4—2、4—3中的理论值。

四．实验原理本实验采用的三种常用电子仪器，即函数信号产生器、交流毫伏表和双轨迹示波器，它们之间的连接方式如图4—1所示。

其中，函数信号产生器用来产生一定频率范围和一定电压大小的正弦信号，并提供给交流毫伏表和图4—1 仪器之间的连接图双轨迹示波器直接测量和观察用；交流毫伏表是用于测量交流信号电压大小的电压表，对于正弦信号，其读数即为电压的有效值；双轨迹示波器是用来观测各种周期电压（或电流）波形的仪器，为减少其输入阻抗对被测信号的影响，常用10:1衰减探头将信号加到双踪示波器的通道1（或通道2）输入端，这时，其输入阻抗为原来的10倍。

五．实验内容1．用交流毫伏表测量信号电压①如图7—1所示，将交流毫伏表、函数信号产生器和双轨迹示波器相连。

②调节示波器，使CH1通道的基线显示于示波器屏幕上。

具体操作如下：a.接通示波器电源，选择触发方式，将触发方式（TRIGGER MODE）开关置于“AUTO（自动）”位置；b.选择触发源，将触发源（SOURCE）开关置于“INT（内部触发）”位置；c.选择内部触发信号源，将内部触发信号源（INT TRIG）开关置于“CH1”位置d.将示波器垂直轴工作选择开关（MODE）置于“CH1”位置，与此同时，再将通道1中输入耦合开关“AC—GND—DC”置于GND位置；最后通过调节“亮度（INTENSITY）”、“聚焦（FOCUS）”旋钮，使荧光屏上显示一条细而清晰的扫描基线，通过调节纵轴移位和横轴移位（POSITION）旋钮，使基线位于屏幕中央或处于某特定基准位置（作为0V电压线）。

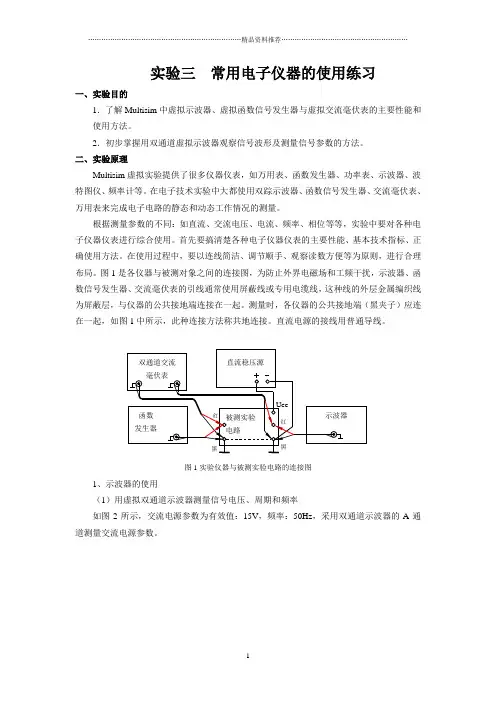

实验三常用电子仪器的使用练习一、实验目的1．了解Multisim中虚拟示波器、虚拟函数信号发生器与虚拟交流毫伏表的主要性能和使用方法。

2．初步掌握用双通道虚拟示波器观察信号波形及测量信号参数的方法。

二、实验原理Multisim虚拟实验提供了很多仪器仪表，如万用表、函数发生器、功率表、示波器、波特图仪、频率计等。

在电子技术实验中大都使用双踪示波器、函数信号发生器、交流毫伏表、万用表来完成电子电路的静态和动态工作情况的测量。

根据测量参数的不同：如直流、交流电压、电流、频率、相位等等，实验中要对各种电子仪器仪表进行综合使用。

首先要搞清楚各种电子仪器仪表的主要性能、基本技术指标、正确使用方法。

在使用过程中，要以连线简洁、调节顺手、观察读数方便等为原则，进行合理布局。

图1是各仪器与被测对象之间的连接图，为防止外界电磁场和工频干扰，示波器、函数信号发生器、交流毫伏表的引线通常使用屏蔽线或专用电缆线，这种线的外层金属编织线为屏蔽层，与仪器的公共接地端连接在一起。

测量时，各仪器的公共接地端（黑夹子）应连在一起，如图1中所示，此种连接方法称共地连接。

直流电源的接线用普通导线。

图1实验仪器与被测实验电路的连接图1、示波器的使用（1）用虚拟双通道示波器测量信号电压、周期和频率如图2所示，交流电源参数为有效值：15V，频率：50Hz，采用双通道示波器的A通道测量交流电源参数。

图2 包含直流分量的电路测量仿真开始后，双击示波器图标，可以看到如图3所示的示波器测试结果。

调整Timebase ，可以调整每一个对应的时间，可以将波形拉长或缩短，此处我们显示两个波形，时间轴的Scale 设为5ms/Div ；调整ChanelA 下方的Scale 可以调整波形的横向标尺，拉长或缩短波形，一般情况下，调整标尺，使示波区域能够现实两个周期的波形。

图3 包含直流分量的信号波形测量将红色和蓝色的标线在图中移动，尽量使其处于信号的峰值和谷值处，即半个周期处，则可以直接显示出电压的峰值约为21.212V ，半个周期T 的时间为9.949ms 。

实验一常用电子仪器使用练习、用万用表测试二极管、三极管模拟电子技术基础实验常用的电子仪器有：1、通用示波器20MHZ2、低频信号发生器 HG1021型3、晶体管毫伏表：DA-164、万用表（500型）或数字万用表5、直流稳压电源+12V、500mA为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这方面的练习。

一、实验目的（一）学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压电源的使用方法。

（二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。

（三）学习识别各种类型的元件。

二、实验原理示波器是一种用途很广的电子测量仪器。

利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。

通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源等六个主要部分，各部分作用见附录。

YX4320型波器。

三、预习要求实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明及注意事项等有关资料。

四、实验内容及步骤（一）电子仪器使用练习1、将示波器电源接通1至2分钟，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。

2、启动低频信号发生器，调节其输出电压（有效值）为1～5V，频率为1KHZ，用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋钮的作用。

3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调”旋钮的作用。

4、用晶体管毫伏表测量信号发生器的输出电压。

将信号发生器的“输出衰减”开关置0db、20db、40db、60db位置，测量其对应的输出电压。

测量时晶体管毫伏表的量程要选择适当，以使读数准确。

注意不要过量程。

（二）用万用表辨别二极管的极性、辨别二极管e、b、c各极、管子的类型（PNP 或NPN）及其好坏。
