任务1常用电子仪器的使用

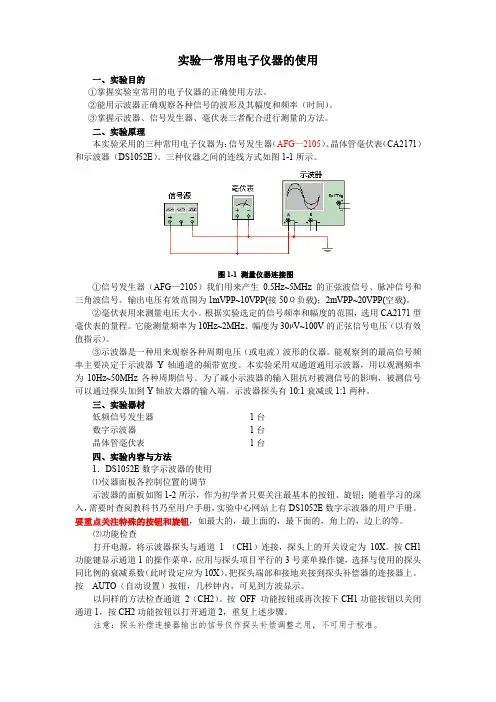

实验一常用电子仪器的使用一、实验目的①掌握实验室常用的电子仪器的正确使用方法。

②能用示波器正确观察各种信号的波形及其幅度和频率（时间）。

③掌握示波器、信号发生器、毫伏表三者配合进行测量的方法。

二、实验原理本实验采用的三种常用电子仪器为：信号发生器（AFG—2105）、晶体管毫伏表（CA2171）和示波器（DS1052E）。

三种仪器之间的连线方式如图1-1所示。

图1-1 测量仪器连接图①信号发生器（AFG—2105）我们用来产生0.5Hz~5MHz 的正弦波信号、脉冲信号和三角波信号。

输出电压有效范围为1mVPP~10VPP(接50Ω负载)；2mVPP~20VPP(空载)。

②毫伏表用来测量电压大小。

根据实验选定的信号频率和幅度的范围，选用CA2171型毫伏表的量程。

它能测量频率为10Hz~2MHz、幅度为30µV~100V的正弦信号电压（以有效值指示）。

③示波器是一种用来观察各种周期电压（或电流）波形的仪器。

能观察到的最高信号频率主要决定于示波器Y轴通道的频带宽度。

本实验采用双通道通用示波器，用以观测频率为10Hz~50MHz各种周期信号。

为了减小示波器的输入阻抗对被测信号的影响，被测信号可以通过探头加到Y轴放大器的输入端。

示波器探头有10:1衰减或1:1两种。

三、实验器材低频信号发生器1台数字示波器1台晶体管毫伏表1台四、实验内容与方法1．DS1052E数字示波器的使用⑴仪器面板各控制位置的调节示波器的面板如图1-2所示，作为初学者只要关注最基本的按钮、旋钮；随着学习的深入，需要时查阅教科书乃至用户手册，实验中心网站上有DS1052E数字示波器的用户手册。

要重点关注特殊的按钮和旋钮，如最大的，最上面的，最下面的，角上的，边上的等。

⑵功能检查打开电源，将示波器探头与通道1 （CH1）连接，探头上的开关设定为10X。

按CH1 功能键显示通道1的操作菜单，应用与探头项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数（此时设定应为10X）。

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器-示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器的正确使用方法，并了解其主要技术指标和性能。

2. 初步掌握用示波器正确地观察正弦信号波形，并学会用示波器测量直流电压、正弦波、方波等波形参数的方法。

二、实验原理在模拟电子电路中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器。

我们通过正确地使用这些仪器，可以完成对模拟电子电路的静态和动态参数的测试。

学生在实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。

各仪器与被测实验装置之间的布局与连线示意图如图1-1所示。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称为共地。

信号源和毫伏表的引线通常使用屏蔽线或专用电缆线，示波器引线使用专用电缆线，直流稳压电源的引线可使用普通导线，一般数字万用表都配有专用表笔。

图1-1 模拟电子电路中常用电子仪器布局图1.双踪示波器DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。

面板上包括旋钮和功能按键。

显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。

通过它们，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。

①DS1052E示波器前面板控制件位置图及功能（图1-2）②各系统的作用A、波形显示的自动设置DS1052E型数字示波器具有自动设置的功能。

根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。

应用自动设置要求被测信号的频率大于或等于50Hz，3占空比大于1%。

使用自动设置:(1)将被测信号连接到信号输入通道。

(2)按下AUTO 按钮。

示波器将自动设置垂直，水平和触发控制。

如需要，可手工调整这些控制使波形显示达到最佳。

实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。

它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。

下面将介绍几种常见的电子仪器的使用方法。

1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。

在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。

接下来，将待测信号连接到示波器的输入端口上。

调节示波器的触发级别和时间基准，以确保正确显示待测信号。

最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。

2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。

使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。

然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。

最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。

3. 功率计（power meter）功率计是用来测量信号功率的仪器。

在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。

接下来，选择适当的功率范围和测量模式，并调整校准和零位。

最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。

多用途数字示波器是一种集万用表和示波器功能于一体的仪器。

使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。

然后，将测试探头与被测电路正确连接。

最后，读取多用途数字示波器上显示的测试结果。

5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。

在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。

然后，将信号发生器的输出连接到被测电路或设备上。

最后，调节信号发生器的参数，以产生所需的信号。

6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。

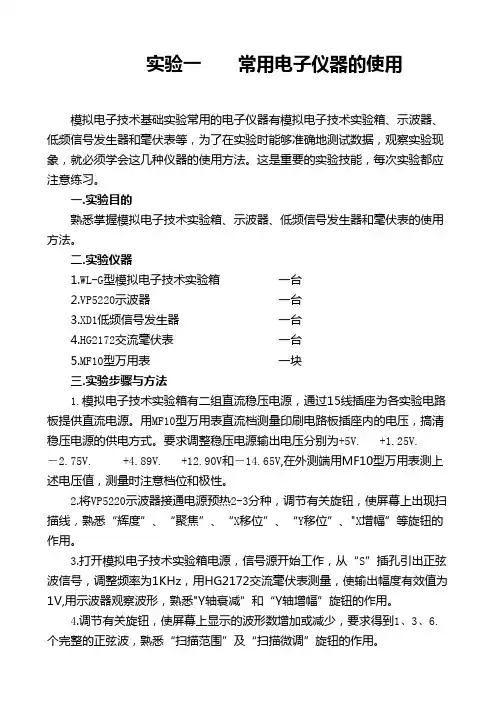

实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。

这是重要的实验技能，每次实验都应注意练习。

一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。

二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。

用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。

要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。

2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。

3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。

4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。

5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。

6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。

7.采用相同的办法练习测试XD1信号发生器的波形。

实验报告实验名称课程名称院系：班级：姓名：学号：同组人：实验台号：指导教师：柳赟成绩：实验日期：华北电力大学实验一常用电子仪器的使用一、实验目的1.学习电子电路实验中常用的电子仪器仪表—数字示波器、函数信号发生器、晶体管毫伏表、数字万用表等的主要技术指标、性能及正确使用方法。

2.熟悉模拟实验装置的结构。

3.进行简单的测量应用。

二、实验原理1. 模拟电子电路中常用电子仪器布局图1 模拟电子电路中常用电子仪器布局注意事项：接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称（）。

示波器、信号源和晶体管毫伏表的引线通常用（）或（），直流电源的接线用普通导线，万用表用专用的（ )。

2. SDS1000CML系列数字存储示波器图2 SDS1000CML系列数字存储示波器前面板(1) 前面板功能说明：①电源开关；②按钮；③万能旋钮；④常用功能按钮；⑤默认设置按钮；⑥帮助信息；⑦单次触发；⑧运行/停止控制；⑨；⑩触发控制按钮；○11元件；○12控制系统；○13外触发输入通道；○14控制系统；○15模拟通道输入端；○16打印按钮；○17选择按钮；○18USB Host接口。

图3 SDS1000CML系列数字存储示波器界面显示区(2) 显示界面功能说明：⑥显示当前波形触发电平的位置所在。

向左或向右旋转触发电平旋钮LEVEL，此标志会相应地向下或向上移动。

⑦信号耦合标志。

示波器有、、三种耦合方式，且分别有相应的三种显示标志。

⑧表示: 。

使用旋钮可修改该参数，可设置范围为。

⑩表示: 。

使用旋钮可修改该参数，可设置范围为。

（3）示波器功能检测（判别示波器好坏的方法即示波器自检）①打开示波器电源，示波器执行所有自检项目，并确认通过自检。

按下按钮。

探头选项默认的衰减设置为1X。

②将屏蔽线的插槽对准CH1上的凸键，按下去即可连接，然后向右旋转以拧紧探头。

将屏蔽线的红、黑夹子分别连接到“探头元件”连接器上。

功能检查连接如图4所示。

模拟电子技术实验实验1.1 常用电子仪器的使用一、实验目的1、初步掌握信号发生器的使用方法。

2、学会使用交流毫伏表、数字万用表进行电压的测量。

3、学会使用示波器测试波形的周期和幅值。

二、实验任务1.用交流毫伏表、数字万用表测量信号发生器输出电压有效值为5V的正弦信号（表1.1.1）。

2、完成表1.1.2的测量。

3、使用示波器和交流毫伏表测量正弦信号电压和周期，并定量画出表1.1.3示波器上的3个波形（表1.1.3）。

4、补充实验：信号发生器输出电压峰峰值为3.6V、频率为900Hz的方波，用示波器读出其峰值、周期、正脉宽（表1.1.4）三、实验设备１、双踪示波器２、交流毫伏表３、信号发生器４、数字万用表四、实验步骤任务一2、交流毫伏表选择某个通道，与信号发生器的输出连接（黑夹子和红夹子分别对接），按“自动”。

将数字万用表调为V ~档，并将其的红、黑表笔对接在信号发生器的红、黑夹子上。

1、数字万用表只使用“V~”、“V －”、“Ω”和功能。

频率范围：10Hz~2MHz ，电压范围: 400uV~400V频率范围45~400Hz随着频率逐渐升高的改变，万用表测量的电压值将会改变现象：信号频率（kHz ）0.050.1110200交流毫伏表(V)数字万用表(V)表1.1.1 测量电压有效值5V 正弦信号保持电压不变3、信号发生器输入频率，使LCD 显示窗口显示f =50Hz ，调节峰峰值，使得交流毫伏表按题目要求显示有效值5V 。

将万用表读数（有效值）和交流毫伏表读数（有效值）分别记录在表1.1.1对应50Hz 列中。

根据表1.1.1的测量结果得出结论。

注意仪器共地4、保持改变信号发生器的峰峰值不动，改变其频率分别为100Hz、1KHz、10KHz和200KHz，依次测量出对应的交流毫伏表、万用表的有效值。

根据表1.1.1的测量得出实验结论。

任务二将探棒接到示波器的补偿器上，黑夹子接到示波器的地端。

观察、记录方波波形的相关数据在表1.1.2中。

实验一常用电子仪器的使用一、实验目的1．学会万用表的使用方法；2．学会用示波器测试电压波形、幅度、频率的基本方法；3．学会正确调节函数信号发生器频率、幅度的方法；4．学会交流毫伏表的使用方法等。

二、实验仪器1．DS-5000系列数字示波器；2．TH—SG10型数字合成信号发生器；3．FLUKE-15B数字万用表；4．智能真有效值交流数字毫伏表；三、预习要点在电子技术实验中，经常使用的电子仪器示波器、信号发生器、万用表、交流毫伏表等，在实验台上，与电子电路相互连接，可以完成对电子电路的各种测试。

在实验中要对各种电子仪器进行综合使用，可按照信号的流向，以连线简捷，调节顺手，观察和读数方便的原则合理布局。

接线时注意各仪器的公共接地端应连接在一起，称为共地。

四、实验内容及步骤1．数字万用表的使用FLUKE-15B（福禄克）数字万用表可以用来测量交直流电压和电流、电阻、电容、二极管正向压降等。

使用时要注意黑表笔接“COM”。

电表有手动和自动量程两个选择。

在自动量程模式内，电表会为检测到的输入选择最佳量程。

你可以手动选择按“RANGE”来改变自动量程。

要退出手动选择只要按住“RANGE”两秒种即可。

★在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V和0~35V三组电源的电压值。

2．TH-SG10型数字合成信号发生器本仪器具有输出函数信号、调频、FSK、PSK、频率扫描等信号的功能，输出波形有正弦波、方波和TTL波。

频率范围为10mH Z～10MH Z，分辨率为1μH Z，频率误差≤±5×10-5 。

幅度范围为2mV～20V P—P（高阻）、 1mV～10V P—P（50Ω），最高分辨率为2μV P—P（高阻）、1μV P-P（50Ω）其中V P—P表示为电压的峰-峰值。

例如，设置输出“20mV P—P ,10KHz)正弦信号的步骤如下：1）打开电源；2）按下“频率”按键→由右侧数码键盘输入“1、0”→按下单位按键“调制/KHz”，此时，屏幕显示“10KHz ”；3）按下“幅度”按键→由右侧数码键盘输入“2、0”→按下单位按键“偏移/mV”，此时，屏幕显示“20mV P—P”；4）按下“波形”键，选择输出正弦波，此时，屏幕显示为正弦波形符号。

实验一实验常用电子仪器的使用引言：实验常用电子仪器的使用是电子实验中必不可少的一部分。

掌握电子仪器的正确使用方法，能够提高实验的准确性、效率和安全性。

本实验旨在通过学习并实践使用示波器、函数信号发生器、数字万用表和电源等常用电子仪器，培养学生的仪器操作能力和实验技能。

一、示波器示波器是一种用来观测波形和测量电压频率的仪器。

常见的示波器有模拟示波器和数字示波器两种。

示波器的使用步骤如下：1.打开示波器的电源并等待仪器稳定。

2.连接被测电路到示波器的输入端，并选择适当的探头。

3.调整示波器的触发模式、扫描速度和增益，以获得清晰的波形。

4.使用游标读取电压或时间的数值，并记录。

二、函数信号发生器函数信号发生器能产生不同频率和幅度的正弦、方波、三角波等信号。

函数信号发生器的使用步骤如下：1.打开函数信号发生器的电源并等待仪器稳定。

2.选择所需的信号类型和频率，并设置幅度。

3.将函数信号发生器的输出连接到被测电路或其他仪器。

4.验证所产生的信号是否符合预期，并记录实际数值。

三、数字万用表数字万用表能够测量电压、电流、电阻等电气量。

使用数字万用表的步骤如下：1.打开数字万用表的电源，并选择所需的测量范围。

2.连接被测电路到数字万用表的相应测量端口。

3.当进行电压和电流测量时，需要注意红表笔接在正电压或电流测量端，黑表笔接在负端。

4.读取测量数值，并记录实际数值。

四、电源电源是实验中提供所需电压和电流的设备。

使用电源的步骤如下：1.打开电源的电源开关。

2.调整电源的输出电压和电流到所需数值。

3.将电源的输出连接到被测电路或其他仪器。

4.验证所提供的电压和电流是否符合预期。

五、实验应用举例1.使用示波器测量一个电路中的信号波形，以了解电路的工作状态。

2.使用函数信号发生器产生一个特定频率和幅度的信号，用来测试被测电路的频率响应。

3.使用数字万用表测量一个电路中的电流，以确定电路的功耗。

4.使用电源提供所需的稳定电压和电流，以进行电子元器件的静态和动态特性测试。

项目一任务1 常用电子仪器的使用班级：姓名：成绩：一、测试目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、测试时间90分钟三、测试设备与材料1、函数信号发生器2、双踪示波器3、交流毫伏表4、直流稳压电源四、测试步骤1、用机内校正信号对示波器进行自检。

1) 扫描基线调节：使扫描线位于屏幕中央，并且能上下左右移动自如。

2）测试“校正信号”波形的幅度、频率。

填入表1-1-1表1-1-1a. 校准“校正信号”幅度将“y轴灵敏度微调”旋钮置“校准”位置，“y轴灵敏度”开关置适当位置，读取校正信号幅度，记入表1－1-2。

表1－1-22、用示波器和交流毫伏表测量信号参数调节函数信号发生器有关旋钮，使输出频率分别为100Hz、1KHz、10KHz、100KHz，有效值均为1V（交流毫伏表测量值）的正弦波信号。

改变示波器“扫速”开关及“Y轴灵敏度”开关等位置，•测量信号源输出电压频率及峰峰值，记入表1-1-3。

表1-1-33、测量两波形间相位差1) 观察双踪显示波形“交替”与“断续”两种显示方式的特点2) 用双踪显示测量两波形间相位差按图1-1-1连接实验电路， 将函数信号发生器的输出电压调至频率为1KHz ，幅值为2V 的正弦波，经RC 移相网络获得频率相同但相位不同的两路信号u i 和u R ，分别加到双踪示波器的Y 1和Y 2输入端。

为便于稳定波形，比较两波形相位差，应使内触发信号取自被设定作为测量基准的一路信号。

记录两波形相位差于表1-1-4。

图1-1-1 两波形间相位差测量电路五、思考与讨论1、如何操纵示波器有关旋钮，以便从示波器显示屏上观察到稳定、清晰的波形？2、 用双踪显示波形，并要求比较相位时，为在显示屏上得到稳定波形，应怎样选择下列开关的位置？3、函数信号发生器有哪几种输出波形？它的输出端能否短接，如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个接线柱上?六、心得与体会。

实验一常用电子仪器的使用、实验目的1、学习并初步掌握示波器的正确使用方法。

2、学习并掌握低频信号发生器，晶体管毫伏表的正确使用方法。

、实验仪器1、示波器2、信号发生器1台3、晶体管毫伏表1台三、实验原理示波器、信号发生器、晶体管毫伏表的工作原理及使用方法请阅读第三篇。

四、实验内容及步骤1、用示波器观察信号波形接通信号源，使信号发生器输出500H z, 2V （用万用表和晶体管毫伏表分别测量）的正弦信号，调节X轴扫描时间旋钮及微调旋钮，使屏幕上显示出3-5个完整周期，幅度适中的稳定波形，其它各控制旋钮调节到表1-1-1所示位置。

并根据光点亮度及清晰度适当调节辉度和聚焦旋钮。

2、测量交流电压测量方法（1）将Y轴输入耦合开关置“ AC”位置。

（2）将“ Y轴微调”旋钮顺时针旋到“校准”位置。

（3）适当调节“ Y轴灵敏度”（%iv）和“扫描范围”（夕d iv）的挡级，使显示波形垂直偏移尽可能大，稳定显示一个至数个周期的波形，则测得波形的峰-峰值为V P-P=H Y X D YH Y—信号波形峰-峰值在Y轴上的高度（格数）D Y—所选择的丫轴灵敏度挡级若被测信号通过10:1探头输入，因探头对被测电压有10倍衰减，被测电压V P-P应乘10 倍，上式则改写为V P-P=H Y X D Y X 10由峰-峰值v P-P可计算出被测电压有效值V OV0=V PT2 “2举例；接通信号源，调节信号发生器使其输出50H Z,信号电压分别为2V、0.2V、100mV的正弦信号，用晶体管毫伏表测定，在示波器上调出1-2个稳定的波形，将测量结果填入表1-1-2中。

3对于周期性的被测信号，只要先测定一个完整周期时间T,则被测信号的频率值可按f= 1T求出。

测量方法：（1）将“扫描微调”旋钮顺时针旋到“校准”位置。

（2）若波形不稳定，可将触发方式开关拨到“常态”或“高频”位置，调节触发电平电位器使波形稳定显示。

（3）调节“扫描时间”（夕d iv）旋钮，使屏幕上显示波形的一个周期尽量大些。
