平行板电容器的动态分析问题

第3讲 电容器 带电粒子在电场中的运动知识排查电容器 电容器的电压、电荷量和电容的关系1.电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。

(2)带电荷量：一个极板所带电荷量的绝对值。

(3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两板带上等量的异种电荷，电容器中储存电场能。

放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。

2.电容(1)定义：电容器所带的电荷量Q 与电容器两极板间的电势差U 的比值。

(2)定义式：C ＝Q U。

(3)物理意义：表示电容器容纳电荷本领大小的物理量。

(4)单位：法拉(F) 1 F ＝106μF ＝1012pF 3.平行板电容器的电容(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与电介质的相对介电常数成正比，与极板间距离成反比。

(2)决定式：C ＝εr S 4πkd，k 为静电力常量。

带电粒子在匀强电场中的运动1.带电粒子在电场中的加速(1)动力学观点分析：若电场为匀强电场，则有a ＝qE m ，E ＝U d，v 2－v 20＝2ad 。

(2)功能观点分析：粒子只受电场力作用，满足qU ＝12mv 2－12mv 20。

2.带电粒子在匀强电场中的偏转(1)条件：以速度v 0垂直于电场线方向飞入匀强电场，仅受电场力。

(2)运动性质：类平抛运动。

(3)处理方法：运动的合成与分解。

①沿初速度方向：做匀速直线运动。

②沿电场方向：做初速度为零的匀加速直线运动。

小题速练1.思考判断(1)电容器所带的电荷量是指每个极板所带电荷量的代数和。

( ) (2)电容器的电容与电容器所带电荷量成正比。

( ) (3)放电后的电容器电荷量为零，电容也为零。

( ) (4)带电粒子在匀强电场中只能做类平抛运动。

( )(5)带电粒子在电场中，只受电场力时，也可以做匀速圆周运动。

( ) (6)公式C ＝εr S4πkd 可用来计算任何电容器的电容。

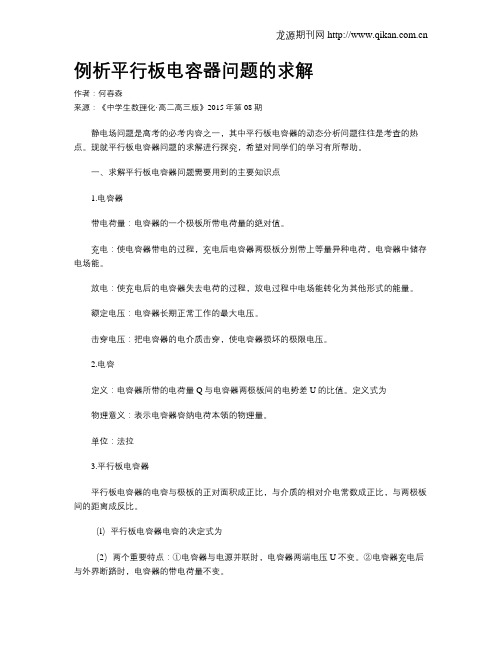

例析平行板电容器问题的求解作者：何春森来源：《中学生数理化·高二高三版》2015年第08期静电场问题是高考的必考内容之一，其中平行板电容器的动态分析问题往往是考查的热点。

现就平行板电容器问题的求解进行探究，希望对同学们的学习有所帮助。

一、求解平行板电容器问题需要用到的主要知识点1.电容器带电荷量：电容器的一个极板所带电荷量的绝对值。

充电：使电容器带电的过程，充电后电容器两极板分别带上等量异种电荷，电容器中储存电场能。

放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能量。

额定电压：电容器长期正常工作的最大电压。

击穿电压：把电容器的电介质击穿，使电容器损坏的极限电压。

2.电容定义：电容器所带的电荷量Q与电容器两极板间的电势差U的比值。

定义式为物理意义：表示电容器容纳电荷本领的物理量。

单位：法拉3.平行板电容器平行板电容器的电容与极板的正对面积成正比，与介质的相对介电常数成正比，与两极板间的距离成反比。

（l）平行板电容器电容的决定式为（2）两个重要特点：①电容器与电源并联时，电容器两端电压U不变。

②电容器充电后与外界断路时，电容器的带电荷量不变。

（3）常用的相关公式：（4）静电计测出的是电容器两端的电压U，且静电计的偏角与电压U成正比。

二、平行板电容器问题的求解例1 如图1所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。

一带电油滴位于容器中的P点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离，则（）。

A.带电油滴将沿竖直方向向上运动B.P点的电势将降低C.带电油滴的电势能将减小D.电容器的电容减小，两极板的带电荷量增大解析：由带电油滴受力平衡可知，油滴所受静电力大小等于重力，方向竖直向上，由题意可知油滴带负电。

平行板电容器始终与电源相连，所以两板间电压不变。

将上极板竖直向上移动一小段距离，板间距离d增大，由得，板间场强变小，向上的静电力也变小，因而带电油滴将沿竖直方向向下运动，静电力做负功，带电油滴的电势能将增大，选项A、C错误。

N:已打印至P11平行板电容器引言：1,平行板电容器的电容C，两极板间电压U，两极板间场强E和带电量Q在下列情况下怎样变化？(平行板电容器的动态分析)①保持两板与电源相连，只增大两板间距离，则C_______，U_______，Q_______，E_______；②给电容器充电后与电源断开，再减小电容器极板间距离，则C______，U_______，Q_______，E______.(P教解58 例4)变式: 如图所示，相距为d、水平放置的两块平行金属板a、b，其电容量为C，开始时两板均不带电，a板接地且中央有孔，现将带电量为q、质量为m的带电液滴一滴一滴地从小孔上方高处无初速地滴下，竖直落向b板，到达b板后电荷全部传给b板（重力加速度为g，不计a、b板外电磁场及阻力的影响），求：(P导与练76 10与相关答案中第6及电容器和静电问题的归纳例6) 属于带电粒子在平行板电容器中的平衡（静止或匀速）、加速和偏转范畴（1）第几滴滴在a、b板间将作匀速直线运动？（2）能够到达b板的液滴不会超过多少滴？(3)若能够到达b板的液滴数为k,第k+1滴液滴将如何运动?5,如图所示,现平行板的金属板间始终与电源两极相连,电源电压为8.0V,两板的间距为2cm,而且极板B接地.极板间有C.D两点,C距A板0.5cm.D距B板0.5cm,则( )P卷二 37,如图所示,电容器的两极板分别与电源的正、负极相连，在电容器两极板间的距离由d 迅速增大为2d的过程中，下列说法正确的是（）P教解58例6A．电容器两极板间的电压始终不变B．电容吕两极板间的电压瞬时升高后又恢复原值C．根据Q=CU可知，电容器带电量先增大后减小D．电路中电流由A板经电源流向B板8．如图所示，电容器C两板间有一负电荷q静止，使q向上运动的措施是（）P教解59 例7A、两板间距离增大B、两板间距离减少C、两板正对面积减小D、两板正对面积增大10. 如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间恰好平衡.现用外力将P固定住，然后使两板各绕其中点转过α角，如图中虚线所示，再撤去外力，则P在两板间（）P卷3 第6A.保持静止B.水平向左做直线运动C.向右下方运动D.不知α角的值无法确定P的运动状态变式：如图所示，两平行金属板水平放置，并接到电源上，一带电微粒P位于两板间处于静止状态，分别为两个金属板的中点，现将两金属板在极短的时间内都分别绕垂直于的轴在纸面内逆时针旋转一个角θ（θ<90°），则下列说法中正确的是（不考虑极板正对面积的变化）（）《电容器与静电问题的归纳》例1（属于平行板电容器动态分析范畴）A、微粒P受到的电场力不变B、两板上的带电量变小C、两板间的电压变小D、微粒将水平向左做直线运动11.两块大小、形状完成相同的金属平板平行放置，构成一个平行板电容器，与它相连接的电路如图所示。

电容器动态分析的常用步骤如下1.先确定电容器的状态（与电源相连还是与电源断开），从而确定Q 还是U 不变。

2.由电容决定式kdsCπε4=，确定电容的变化情况 3.由电容定义式UQC=和电容C 的变化，确定Q 或U 的变化 4.由dU E =确定板间场强的变化1.如图所示，平行板电容器与电动势为E 的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P 点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离（提示：某点电势是指该点和参考点的电势差） A ．带电油滴将沿竖直方向向上运动 B ．P 点的电势将降低C ．带电油滴的电势能将减小D ．若电容器的电容减小，则极板带电量将增大 2．如图，平行板电容器经开关K 与电池连接，a 处有一带电量非常小的点电荷.K 是闭合的，U a 表示a 点的电势，f 表示点电荷受到的电场力.现将电容器的B 板向下稍微移动，使两板间的距离增大，则（提示：某点电势是指该点和参考点的电势差）A ．U a 变大，f 变大B ．U a 变大，f 变小C ．U a 不变，f 不变D ．U a 不变，f 变小 3．如图所示，平行板电容器的两个极板为A 、B ，B 板接地，A 板带有电荷量＋Q ，板间电场有一固定点P ，若将B 板固定，A 板下移一些，在这两种情况下，以下说法正确的是 A ．电容器的电容增大，P 点的电场强度不变，P 点电势不变 B ．电容器的电容增大，P 点的电场强度变小，P 点电势升高 C ．电容器的电容减小，P 点的电场强度变大，P 点电势降低 D ．电容器的电容减小，P 点的电场强度变大，P 点电势不变4．如下图所示，水平放置的充电平行金属板相距为d ，其间形成匀强电场，一带正电的油滴从下极板边缘射入，并沿直线从上极板边缘射出，油滴的质量为m ，带电荷量为q ，则( )A ．场强的方向竖直向上B ．场强的方向竖直向下C ．两极板间的电势差为mgd /qD ．油滴的电势能增加了mgd 5．水平放置的平行板电容器与一电池相连，在电容器的两板间有一带正电的质点处于静止平衡状态．现将电容器两板间的距离增大，则( )A ．电容变大，质点向上运动B ．电容变大，质点向下运动C ．电容变小，质点保持静止D ．电容变小，质点向下运动 6．如图所示为研究决定平行板电容器电容大小因素的实验装置．两块相互靠近的等大正对的平行金属板M 、N 组成电容器，板N 固定在绝缘座上并与静电计中心杆相接，板M 和静电计的金属壳都接地，板M 上装有绝缘手柄，可以执手柄控制板M 的位置．在两板相距一定距离时，给电容器充电，静电计指针张开一定角度．在整个实验过程中，保持电容器所带电荷量不变，对此实验过程的描述正确的是A ．只将板M 从图示位置稍向左平移，静电计指针张角变大B ．只将板M 从图示位置沿垂直纸面向外的方向稍微平移，静电计指针张角变大C ．只将板M 从图示位置稍向上平移，静电计指针张角减小D ．只在M 、N 之间插入云母板，静电计指针张角变大7．如图所示，两平行金属板竖直放置，板上AB 两孔正好水平相对，板间电压500 V ．一个动能为400 eV 的电子从A 孔沿垂直板方向射入电场中．经过一段时间电子离开电场，则电子离开电场时的动能大小为 eV 电容器动态分析的常用步骤如下1.先确定电容器的状态（与电源相连还是与电源断开），从而确定Q 还是U 不变。

专题十七——带电粒子在电场中的运动知识点总结一 平行板电容器的动态分析 1．两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变．(2)电容器充电后与电源断开，电容器两极板所带的电荷量Q 保持不变．2．动态分析思路 (1)U 不变①根据C ＝Q U ＝εr S4πkd 先分析电容的变化，再分析Q 的变化．②根据E ＝Ud分析场强的变化．③根据U AB ＝E ·d 分析某点电势变化． (2)Q 不变①根据C ＝Q U ＝εr S4πkd 先分析电容的变化，再分析U 的变化．②根据E ＝U d ＝4k πQεr S分析场强变化．二 带电粒子(带电体)在电场中的直线运动 1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动． (2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动． 2．用动力学观点分析a ＝qE m ，E ＝U d，v 2－v 02＝2ad .3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 02非匀强电场中：W ＝qU ＝E k2－E k1 三 带电粒子(带电体)在电场中的偏转 1．运动规律(1)沿初速度方向做匀速直线运动，运动时间⎩⎪⎨⎪⎧a.能飞出电容器：t ＝l v 0.b.不能飞出电容器：y ＝12at 2＝qU 2md t 2，t ＝2mdyqU.(2)沿电场力方向，做匀加速直线运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝qU md离开电场时的偏移量：y ＝12at 2＝qUl 22mdv 02.离开电场时的偏转角：tan θ＝v yv 0＝qUl mdv2.2．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的． 证明：由qU 0＝12mv 02y ＝12at 2＝12·qU 1md ·(l v 0)2tan θ＝qU 1lmdv 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d(2)粒子经电场偏转后射出，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l2.3．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 02，其中U y ＝Udy ，指初、末位置间的电势差．四 带电粒子在交变电场中的运动 1．常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等． 2．常见的题目类型(1)粒子做单向直线运动(一般用牛顿运动定律求解)． (2)粒子做往返运动(一般分段研究)．(3)粒子做偏转运动(一般根据交变电场特点分段研究)． 3．思维方法(1)注重全面分析(分析受力特点和运动规律)：抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件．(2)从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系．(3)注意对称性和周期性变化关系的应用．专题练习1.(多选)如图为某一机器人上的电容式位移传感器工作时的简化模型图．当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动，连接电容器的静电计会显示电容器电压的变化，进而能测出电容的变化，最后就能探测到物体位移的变化，若静电计上的指针偏角为θ，则被测物体( )A ．向左移动时，θ增大B ．向右移动时，θ增大C ．向左移动时，θ减小D ．向右移动时，θ减小 【答案】 BC 【解析】 由公式C ＝εr S4πkd，可知当被测物体带动电介质板向左移动时，导致两极板间电介质增大，则电容C 增大，由公式C ＝QU可知电荷量Q 不变时，U 减小，则θ减小，故A 错误，C 正确；由公式C ＝εr S4πkd，可知当被测物体带动电介质板向右移动时，导致两极板间电介质减小，则电容C 减少，由公式C ＝QU可知电荷量Q 不变时，U 增大，则θ增大，故B 正确，D 错误．2.平行板电容器两极板之间充满云母介质，接在恒压直流电源上．若将云母介质移出，则电容器( )A ．极板上的电荷量变大，极板间电场强度变大B ．极板上的电荷量变小，极板间电场强度变大C ．极板上的电荷量变大，极板间电场强度不变D ．极板上的电荷量变小，极板间电场强度不变 【答案】 D【解析】 由C ＝εr S4πkd 可知，当将云母介质移出时，εr 变小，电容器的电容C 变小，因为电容器接在恒压直流电源上，故U 不变，根据Q ＝CU 可知，当C 减小时，Q 减小，再由E ＝Ud，由于U 与d 都不变，故电场强度E 不变，选项D 正确．3.研究与平行板电容器电容有关因素的实验装置如图所示．下列说法正确的是( )A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电荷量，静电计指针的张角变大，表明电容增大 【答案】 A【解析】 实验前，只用带电玻璃棒与电容器a 板接触，由于静电感应，在b 板上将感应出异种电荷，A 正确；b 板向上平移，正对面积S 变小，由C ＝εr S 4πkd 知，电容C 变小，由C ＝QU知，Q 不变，U 变大，因此静电计指针的张角变大，B 错误；插入有机玻璃板，相对介电常数εr 变大，由C ＝εr S 4πkd 知，电容C 变大，由C ＝QU知，Q 不变，U 变小，因此静电计指针的张角变小，C 错误；由C ＝QU知，实验中，只增加极板带电荷量，静电计指针的张角变大，是由于C 不变导致的，D 错误．4.(多选)如图所示，A 、B 为两块平行带电金属板，A 带负电，B 带正电且与大地相接，两板间P 点处固定一负电荷，设此时两极板间的电势差为U ，P 点场强大小为E ，电势为φP ，负电荷的电势能为E p ，现将A 、B 两板水平错开一段距离(两板间距不变)，下列说法正确的是( )A ．U 变大，E 变大B ．U 变小，φP 变小C ．φP 变小，E p 变大D ．φP 变大，E p 变小【答案】 AC【解析】 根据题意可知两极板间电荷量保持不变，当正对面积减小时，则由C ＝εr S 4πkd 可知电容减小，由U ＝QC 可知极板间电压增大，由E ＝Ud 可知，电场强度增大，故A 正确；设P 与B 板之间的距离为d ′，P 点的电势为φP ，B 板接地，φB ＝0，则由题可知0－φP ＝Ed ′是增大的，则φP 一定减小，由于负电荷在电势低的地方电势能一定较大，所以可知电势能E p 是增大的，故C 正确．5.如图所示，空间存在两块平行的彼此绝缘的带电薄金属板A 、B ，间距为d ，中央分别开有小孔O 、P .现有甲电子以速率v 0从O 点沿OP 方向运动，恰能运动到P 点．若仅将B 板向右平移距离d ，再将乙电子从P ′点由静止释放，则( )A ．金属板A 、B 组成的平行板电容器的电容C 不变 B ．金属板A 、B 间的电压减小C ．甲、乙两电子在板间运动时的加速度相同D ．乙电子运动到O 点的速率为2v 0 【答案】 C【解析】 两板间距离变大，根据C ＝εr S4πkd可知，金属板A 、B 组成的平行板电容器的电容C 减小，选项A 错误；根据Q ＝CU ，Q 不变，C减小，则U 变大，选项B 错误；根据E ＝U d ＝Q Cd ＝4πkQεr S，可知当d 变大时，两板间的场强不变，则甲、乙两电子在板间运动时的加速度相同，选项C 正确；根据e ·E ·2d ＝12mv 2，e ·E ·d ＝12mv 02，可知，乙电子运动到O 点的速率v ＝2v 0，选项D 错误．6.(多选)如图所示，M 、N 为两个等大的均匀带电圆环，其圆心分别为A 、C ，带电荷量分别为＋Q 、－Q ，将它们平行放置，A 、C 连线垂直于圆环平面，B 为AC 的中点，现有质量为m 、带电荷量为＋q 的微粒(重力不计)从左方沿A 、C 连线方向射入，到A 点时速度v A ＝1 m/s ，到B点时速度v B＝ 5 m/s，则( )A．微粒从B至C做加速运动，且v C＝3 m/sB．微粒在整个运动过程中的最终速度为 5 m/sC．微粒从A到C先做加速运动，后做减速运动D．微粒最终可能返回至B点，其速度大小为 5 m/s【答案】AB【解析】AC之间电场是对称的，A到B电场力做的功和B到C电场力做的功相同，依据动能定理可得：qU AB＝12mv B2－12mv A2，2qU AB＝12mv C2－12mv A2，解得v C＝3 m/s，A正确；过B作垂直AC的面，此面为等势面，微粒经过C点之后，会向无穷远处运动，而无穷远处电势为零，故在B点的动能等于在无穷远处的动能，依据能量守恒可以得到微粒最终的速度应该与在B点时相同，均为 5 m/s，B正确，D错误；在到达A点之前，微粒做减速运动，而从A到C微粒一直做加速运动，C错误．7.如图所示，竖直面内分布有水平方向的匀强电场，一带电粒子沿直线从位置a向上运动到位置b，在这个过程中，带电粒子( )A．只受到电场力作用B．带正电C．做匀减速直线运动D．机械能守恒【答案】 C【解析】带电粒子沿直线从位置a运动到位置b，说明带电粒子受到的合外力方向与速度在一条直线上，对带电粒子受力分析，应该受到竖直向下的重力和水平向左的电场力，电场力方向与电场线方向相反，所以带电粒子带负电，故A、B错误；由于带电粒子做直线运动，所以电场力和重力的合力应该和速度在一条直线上且与速度方向相反，故带电粒子做匀减速直线运动，故C正确；电场力做负功，机械能减小，故D错误．8.如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程A ．动能增加212mvB ．机械能增加22mvC ．重力势能增加232mv D ．电势能增加22mv 【答案】B【解析】由动能的表达式2k 12E mv =可知带电小球在M 点的动能为212kM E mv =，在N 点的动能为()21222kN E m v mv ==，所以动能的增量为232k E mv ∆=，故A 错误；带电小球在电场中做类平抛运动，竖直方向受重力做匀减速运动，水平方向受电场力做匀加速运动，由运动学公式有,2y x qEv v gt v v at t m=====，可得2qE mg =，竖直方向的位移2vh t =，水平方向的位移22vx t vt ==，因此有2x h =，对小球由动能定理有232kqEx mgh E mv -==V ，联立上式可解得22qEx mv =，212mgh mv =，因此电场力做正功，机械能增加，故机械能增加22mv ，电势能减少22mv ，故B 正确D 错误，重力做负功重力势能增加量为212mv ，故C 错误。

电容器动态分析经典例题一、多选题1．如图所示，C 为中间插有电介质的电容器，a 和b 为其两极板；a 板接地；P 和Q 为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P 板与b 板用导线相连，Q 板接地．开始时悬线静止在竖直方向，在b 板带电后，悬线偏转了角度α．在以下方法中，能使悬线的偏角α变大的是A ．缩小a 、b 间的距离B ．加大a 、b 间的距离C ．取出a 、b 两极板间的电介质D ．换一块形状大小相同、介电常数更大的电介质【答案】BC【解析】【名师点睛】本题主要考察电容器的“孤岛效应”，即电荷守恒，在分析电容器动态变化时，需要根据4S C kd επ=判断电容器的电容变化情况，然后结合U E d =，Q C U=等公式分析2．如图所示，一平行板电容器充电后与电源断开，正极板与静电计连接，负极板接地，现将负极板缓慢向右平移一小段距离，下列说法正确的是（ ）A ．静电计指针张角变小B ．静电计指针张角不变C ．电容器的电容变小D ．电容器两板间的电场强度不变【答案】AD【详解】ABC ．电容器充电后与电源断开，电量不变，负极板缓慢向右平移一小段距离，板间距减小，根据4S C kdεπ=得到电容变大，根据 Q C U= 可得电压减小，即静电计指针张角变小，A 正确，BC 错误；D ．根据场强公式U E d=结合上面公式可得 4kQ E Sπε=电容器两板间的电场强度不变，D 正确。

故选AD 。

3．如图所示，1K 、2K 闭合时，一质量为m 、带电量为q 的液滴，静止在电容器的A 、B 两平行金属板间，现保持1K 闭合，将2K 断开，然后将B 板向下平移到图中虚线位置，则下列说法正确的是（ ）A ．电容器的电容减小B ．A 板电势比电路中Q 点电势高C ．液滴将向下运动D ．液滴的电势能增大【答案】AB【解析】 试题分析：根据4S C kdεπ=，当间距d 增大时，其它条件不变，则导致电容变小，故A 正确；12K K 、闭合时A 、Q 电势相等，保持1K 闭合，将2K 断开，将B 板向下平移一段距离，板间场强不变，所以A 板与地间的电势差U 增大，即A 板电势升高，而Q 点的电势不变，所以A 板电势比电路中Q 点电势高，故B 正确；根据U E d =与4S C kd επ=，相结合可得4kQ E Sπε=，由于电量、正对面积不变，从而确定电场强度也不变，所以液滴仍保持静止，故C 错误；根据电场力与重力平衡可知，液滴带负电，由于B 板的移动，导致液滴的电势升高，所以其电势能减小，故D 错误．考点：带电粒子在混合场中的运动、电容 【名师点睛】本题关键确定电容器的电量是否变化．掌握Q C U=，再由U E d =与4S C kd επ=，相结合可得4kQ E Sπε=，并学会通过电荷的电性与电势的变化来确定电势能的变化．4．如图所示，平行板电容器与电动势为E ′的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略。

电容器动态分析练习题一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移 B．A板上移C．插入电解质D．增加极板上的电荷量3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变电容器动态分析练习题参考答案与试题解析一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变【分析】电容器充电后断开电源，极板上的电量不变；根据电容器的定义式可分析电容的变化，再根据决定式分析电压的变化，从而分析静电计指针夹角的变化；根据U=Ed分析电场强度的变化；根据电势与电势差之间的关系可分析P点电势，再由电势分析电势能的变化．【解答】解：电容器与电源断开，故电量不变；上极板向下移动时，两板间的距离减小，根据C=可知，电容C增大，则根据C=可知，电压U减小；故静电计指针偏角减小；两板间的电场强度E===；因此电场强度与板间距无关，因此电场强度不变；再根据设P与下极板距离为l，则P点的电势φP=El，电势能E P=ELq；因此电荷在P点的电势能保持不变；故D正确，ABC错误；故选：D．2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移 B．A板上移C．插入电解质D．增加极板上的电荷量【分析】平行板电容的电容取决于极板间的距离、正对面积及介电常数，与电压及电荷量无关．【解答】解：由C=ɛ可知，当增大d、减小电介质和减小正对面积时，可减小电容；而C与电压及电荷量无关，故只有B正确，ACD错误；故选：B．3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小【分析】电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，判断电容的变化，根据U=判断电势差的变化，根据E=，判断电场强度的变化．【解答】解：电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，知电容C变小，根据U=，知两极板间的电势差U变大，根据E==，知电场强度E不变．故C正确，A、B、D错误．故选C．4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转【分析】根据电容的决定式分析F、h与电容器所带电量的关系，分析电路中电流的方向，判断电流表指针偏转方向．【解答】解：A、当乙传感器接入电路实验时，若F变小，电容器两极板间的距离增大，根据电容的决定式C=得知，电容减小，而电压不变，则由Q=CU可知，电容器所带的电量减小，电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故A错误．B、当乙传感器接入电路实验时，若F变大，电容器两极板间的距离减小，根据电容的决定式C=得知，电容增大，而电压不变，则由Q=CU可知，电容器所带的电量增加，电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故B正确．C、当丙传感器接入电路实验时，若导电溶液深度h变大，两电极正对面积增大，电容增大，而电压不变，则电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故C 错误．D、当丙传感器接入电路实验时，若导电溶液深度h变小，两电极正对面积减小，电容减小，而电压不变，则电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故D 正确．故选BD5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小【分析】小球受重力、拉力、电场力三个力处于平衡状态，断开开关S，电容器所带的电量不变．保持开关S闭合，电容器两端间的电势差不变；先分析板间场强的变化，再判断夹角的变化．【解答】解：AB、当断开开关S时，电容器所带的电量不变，由电容器的定义式C=、电容的定义式C=和E=结合得E=，则知电容器板间距离d变化时，板间场强E 不变，小球所受的电场力不变，则θ不变．故A、B错误．CD、保持开关S闭合，电容器两端间的电势差U不变，若减小平行板间的距离，由E=知，板间的电场强度E增大，小球所受的电场力变大，则θ增大．故C正确，D错误．故选：C6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大【分析】静电计指针偏角大小表示极板间电势差的大小，抓住电量不变，根据U=，通过C的变化，从而判断U的变化．【解答】解：A、根据电容的定义式C=，保持S不变，增大d，电容C减小，再根据U=，知U增大，所以θ变大，故A正确；B、根据电容的定义式C=，保持S不变，减小d，电容C增大，再根据U=，知U 减小，所以θ变小，故B错误；C、保持d不变，减小S，电容减小，再根据U=，知U增大，所以θ变大．故C错误；D、根据电容的定义式C=，保持S、d不变，在两板间插入电介质，则电容增大，根据U=，知U减小，则θ变小，故D错误．故选：A．7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大【分析】静电计测定电容器极板间的电势差，电势差越大，指针的偏角θ越大．根据电容的决定式C=分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，再由电容的定义式C=分析板间电势差的变化，即可再确定静电计指针的偏角变化情况．【解答】解：AB、根据电容的决定式C=得知，当保持d不变，减小S，则C变小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，则静电计指针的偏角θ变大．故A正确，B错误．CD、根据电容的决定式C=得知，保持S不变，增大d，则C变小，电容器极板所带的电荷量Q不变，则由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大，故C正确，D错误．故选：AC．8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：A、根据C=知，d增大，则电容减小．故A错误．B、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C正确．D、电容器与电源断开，则电荷量不变，d改变，根据，知电场强度不变，则油滴所受电场力不变．故D正确．故选CD．9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动【分析】题中带电液滴P原来在水平放置的a、b金属板间的电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小，当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度θ，然后释放P，此时P受到重力、电场力，合力向右，故P向右的匀加速直线运动．【解答】解：当a、b金属板水平放置时，带电液滴P在电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小．当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度α，然后释放P，此时P受到竖直向下的重力、垂直金属板的电场力，电场力方向与竖直方向的夹角为α，如图．设板间距离原来为d，则由几何知识得知：转过α角时，板间距离为dcosα，板间场强为E=，电场力为F=qE=，电场力方向与竖直方向的夹角为α，竖直方向的分力为Fcosα=．而原来液滴处于静止状态，即有mg=qE=q，则得此时液滴竖直方向受力平衡，合力水平向右，故P将水平向右作匀加速直线运动．故B正确．故选B10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：现将平行板电容器的下极板竖直向下移动一小段距离，导致极板间距增大，A、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故A错误．B、根据C=知，d增大，则电容减小．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C错误．D、若先将电容器上极板与电源正极的导线断开，则电荷量不变，d改变，根据E===，知电场强度不变，则油滴所受电场力不变．故D正确．故选：D．。

静电场考点突破微专题9 电容器的电容及动态分析一 知能掌握1.对电容的理解 电容是表示电容器容纳电荷本领的物理量．由电容器本身的介质特性与几何尺寸决定，与电容器是否带电，带电量的多少、板间电势差的大小等均无关．2.平行板电容器电容的决定因素公式C ＝Q U 和C ＝εr S 4πkd的比较 (1)定义式：C ＝Q U，不能理解为电容C 与Q 成正比、与U 成反比，一个电容器电容的大小是由电容器本身的因素决定的，与电容器是否带电及带电多少无关．(2)决定式：C ＝εr S 4πkd ，εr为介电常数，S 为极板正对面积，d 为板间距离． 平行板的电容与板间距离d 成反比，与两半正对面积S 成正比，与板间介质的介电常数ε成正比，其决定式是：ds kd s C επε∝=4 3.电容器的充放电（1）充电过程：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．充电过程中，电容器所带电荷量增加，电容器两极板间电压升高，电容器中电场强度增加。

当电容器充电结束后，电容器所在电路中无电流，电容器两极板间电压与充电电压相等，充电后，电容器从电源中获取的能量称为电场能。

（2）放电过程：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能．放电过程中，电容器上电荷量减小，电容器两极板间电压降低，电容器中电场强度减弱，电容器的电场能转化成其他形式的能。

4.电容器的动态分析（1）两种情况：一是电容器两极板的电势差U 保持不变（与电源连接）；二是电容器的带电量Q 保持不变（与电源断开）（2）三个公式，C CU Q ∝= dd U E d S kd S C 14∝=∝=，επε （3）一个特情 充电后断开K ，保持电容器带电量Q 恒定，这种情况下sE s d U d s C εεε1,,∝∝∝5.综合分析：(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变． 电容器的d 、S 、εr 发生变化，将引起电容器的C 、Q 、U 、E 变化．由kd S C πε4r =可知C 随d 、S 、εr 变化而变化．由Q ＝CU ＝kdS r πε4可知Q也随着d 、S 、εr 变化而变化．由E=U/d 知，E 随d 的变化而变化．(2)电容器充电后与电源断开，电容器两极所带的电荷量Q 保持不变．平行板电容器充电后，切断与电源的连接，电容器的带电荷量Q 保持不变，电容器的d 、S 、εr 变化，将引起C 、Q 、U 、E 的变化．由kd S C πε4r =可知C 随d 、S 、εr 变化而变化．由SkdQ kd S Q C Q U r r εππε44===可知，U 随d 、S 、εr 变化而变化．由SkQ k S Q Cd Q d U E r r εππε44====可知，E 随S 、εr 变化而变化．二、探索提升题型一 关于电容基本理解【典例1】如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d 变化时，电容C 便发生变化，通过测量电容C 的变化就可知道两极板之间距离d 的变化情况．在下列图中能正确反映C 与d 之间变化规律的图象是 ( )【答案】A题型二 电容器两类动态问题的分析方法【典例2】 一平行板电容器充电后与电源断开，负极板接地．两板间有一个正试探电荷固定在P 点，如图1所示，以C 表示电容器的电容、E 表示两板间的场强、φ表示P 点的电势，W 表示正电荷在P 点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l 0的过程中，各物理量与负极板移动距离x 的关系图象中正确的是( )图1【答案】C题型三电容器与电流流向、运动分析【典例3】如图2所示是测定液面高度h的电容式传感器示意图，E为电源，G为灵敏电流计，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h发生变化时观察到指针正向左偏转，则()图2A．导体芯A所带电荷量在增加，液体的深度h在增大B．导体芯A所带电荷量在减小，液体的深度h在增大C．导体芯A所带电荷量在增加，液体的深度h在减小D．导体芯A所带电荷量在减小，液体的深度h在减小【答案】D【典例4】如图3所示，两块较大的金属板A、B相距为d，平行放置并与一电源相连，S闭合后，两板间恰好有一质量为m、带电荷量为q的油滴处于静止状态，以下说法正确的是()图3A．若将S断开，则油滴将做自由落体运动，G表中无电流B．若将A向左平移一小段距离，则油滴向上加速，G表中有b→a的电流C．若将A向上平移一小段距离，则油滴向下加速运动，G表中有b→a的电流D．若将A向下平移一小段距离，则油滴向上加速运动，G表中有b→a的电流【答案】C【典例5】如图4所示，平行板电容器AB两极板水平放置，A在上方，B在下方，现将其和二极管串联接在电源上，已知A和电源正极相连，二极管具有单向导电性，一带电小球沿AB中心水平射入，打在B极板上的N点，小球的重力不能忽略，现通过上下移动A板来改变两极板AB间距（两极板仍平行），则下列说法正确的是（）。

第8讲 电容器的两类动态变化【技巧点拨】电容器两类动态变化问题分析技巧1.分析电容器的动态变化问题，要抓住不变量，分析变化量．其理论依据是： (1)电容器电容的定义式C ＝QU；(2)平行板电容器内部是匀强电场，E ＝U d； (3)平行板电容器电容的决定式C ＝εr S4πkd .2.电容器的动态变化问题分为两类：（1）平行板电容器始终连接在电源两端：电势差U 不变此时，电容器的极板距离d 、极板的正对面积S 、电介质的相对介电常数εr 的变化，将引起电容C 的变化，从而引起电量Q 和极板间的场强E 的变化． 由C ＝εr S 4πkd ∝εr Sd可知C 随d 、S 、εr 的变化而变化．由Q ＝CU ＝εr S 4πkd ·U ，当U 不变时，Q ∝εr Sd 可知，当U 不变时，Q 也随d 、S 、εr 的变化而变化．由E ＝U d ∝1d可知，当U 不变时，E 随d 的变化而变化．（2）平行板电容器充电后，切断与电源的连接：电量Q 保持不变如果两极板切断与电源的连接，并保持两极板绝缘，电容器既不会充电也不会放电，所以电荷量Q 就保持不变．极板距离d 、正对面积S 、电介质的相对介电常数εr 发生变化，将引起电容C 的变化，从而引起电压U 及板间场强E 的变化． 由C ＝εr S 4πkd ∝εr Sd可知C 随d 、S 、εr 的变化而变化．由U ＝Q C＝4πkdQ εr S∝d εr S可知，当Q 不变时，U 也随d 、S 、εr 的变化而变化．由E ＝U d ＝Q Cd ＝4πkQ εr S ∝1εr S可知，E 随S 、εr 变化而变化．【对点题组】1．对于水平放置的平行板电容器，下列说法正确的是 ( ) A ．将两极板的间距加大，电容将增大B．将两极板平行错开，使正对面积减小，电容将减小C．在下极板的内表面上放置一面积和极板相等、厚度小于极板间距的陶瓷板，电容将增大D．在下极板的内表面上放置一面积和极板相等、厚度小于极板间距的铝板，电容将增大2．连接在电池两极上的平行板电容器，当两板间的距离减小时( )A．电容器的电容C变大B．电容器极板的带电荷量Q变大C．电容器两极板间的电势差U变大D．电容器两极板间的电场强度E变大3．两块大小、形状完全相同的金属平板平行正对放置，构成一平行板电容器，与它相连接的电路如图所示，接通开关S，电源即给电容器充电．则( )A．保持S接通，减小两极板间的距离，则两极板间电场的电场强度减小B．保持S接通，在两极板间插入一块电介质，则极板上的电荷量增大C．断开S，减小两极板间的距离，则两极板间的电势差减小D．断开S，在两极板间插入一块电介质，则两极板间的电势差增大4．平行板电容器充电后断开电源，现将其中一块金属板沿远离另一极板的方向平移一小段距离．下图表示此过程中电容器两极板间电场强度E随两极板间距离d的变化关系，正确的是( )5．两块大小、形状完全相同的金属板正对水平放置，构成一个平行板电容器．将两金属板分别与电源两极相连，如图所示，闭合开关S达到稳定后，在两板间有一带电液滴P恰好处于静止状态，下列判断正确的是( )A．保持开关S闭合，减小两极间的距离，液滴向上运动B．保持开关S闭合，减小两板间的距离，液滴向下运动C．断开开关S，减小两板间的距离，液滴向上运动D．断开开关S，减小两板间的距离，液滴向下运动【高考题组】6.（2010·北京）用控制变量法，可以研究影响平行板电容器的因素（如图）。

易错点17 电容器 带电粒子在电场中的运动易错总结1．电容器的充电过程，电源提供的能量转化为电容器的电场能；电容器的放电过程，电容器的电场能转化为其他形式的能．2．电容器的充、放电过程中，电路中有充电、放电电流，电路稳定时，电路中没有电流． 3．C ＝Q U 是电容的定义式，由此也可得出：C ＝ΔQΔU.4．电容器的电容决定于电容器本身，与电容器的电荷量Q 以及电势差U 均无关． 5．C ＝Q U 与C ＝εr S4πkd的比较(1)C ＝Q U 是电容的定义式，对某一电容器来说，Q ∝U 但C ＝QU 不变，反映电容器容纳电荷本领的大小； (2)C ＝εr S 4πkd 是平行板电容器电容的决定式，C ∝εr ，C ∝S ，C ∝1d，反映了影响电容大小的因素． 6．电流(1)形成电流的条件○1导体中有能够自由移动的电荷。

○2导体两端存在电压。

(2)电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。

电流虽然有方向，但它是标量。

(3)定义式：tqI =(4)微观表达式:nqSv I = 单位:安培(安)，符号A ，1A=1C/s 7．欧姆定律(1)内容:导体中的电流I 跟导体两端的电压U 成正比，跟导体的电阻R 成反比。

(2)公式:RU I =(3)适用条件:适用于金属导电和电解液导电，适用于纯电阻电路。

(4)伏安特性曲线○1定义：在直角坐标系中，用:纵轴表示电流I ，用横轴表示电压U ，画出IU 的关系图像，叫做导体的伏安特性曲线。

○2线性元件:伏安特性曲线是通过坐标原点的直线的电学元件叫做线性元件。

如图甲所示。

○3非线性元件:伏安特性曲线不是直线的电学元件叫做非线性元件。

如图乙所示。

8．电阻定律(1)内容:同种材料的导体，其电阻R 与它的长度1成正比，与它的横截面积S 成反比，导体电阻还与构成它的材料有关。

(2)公式:SlR ρ=(3)适用条件粗细均匀的金属导体或浓度均匀的电解液。
