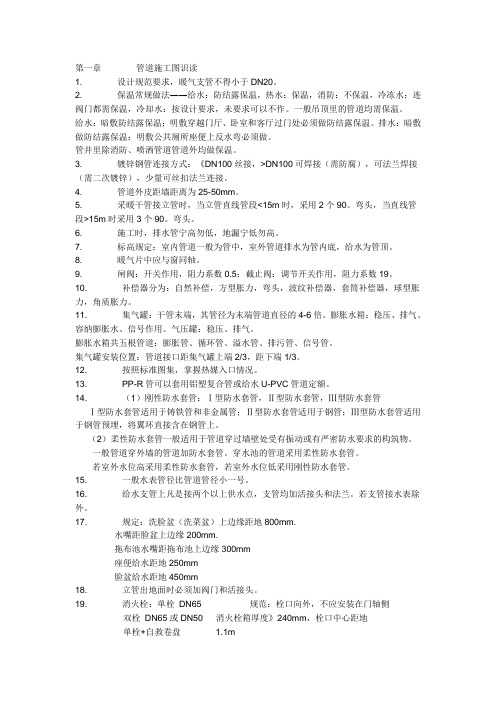

建筑安装工程识图讲义

《建筑安装工程识图》复习题一、单项选择题1、制氧装置形式、种类繁多，相应工艺流程也很多，中压流程用于（）。

A、小型制氧机B、中型制氧机C、大型制氧机D、特大型制氧机2、下面（）是火灾自动报警攻备电源的文字符号。

A、WCB、OYC、WDD、DY3、A4图纸的尺寸库210×297，则A3的尺寸为（）。

A、420×594B、297×420C、210×594D、594×4814、定位轴线从左至右依次用（）编号。

A、阿拉伯数字B、拉丁字母C、罗马数字D、中文数字5、下面（）是熔断器一般符号。

6、锅炉按压力分，额定压力≥（）为高压锅炉。

A、4、0MpaB、5、0MpaC、6、0MpaD、≥6Mpa7、锅炉按蒸发量的大小不同，可分为二类，蒸发量小于（）的为小型锅炉。

A、4t/hB、10 t/hC、20 t/hD、30 t/h8、绘制管道轴测图一般均采用45°斜轴测法绘制，绘制时，管道系统图的布图方向应与平面图( )。

A、重复B、一致C、垂直D、45°9、35-110kv导线在氧气管道上面通过时，其最小交叉净距为( )。

A、2.5mB、3.0mC、4.0mD、5.0m10、照明线路对供电电压质量的要求：线路电压波动不得大于额定电压的( )。

A、±5％B、±10％C、±1％D、±3％11、( )用来保护电力设备，也用来防止高电位侵入室内的安全措施。

A、避雷针B、避雷器C、避雷线D、火花间隙12、独立避雷针的接地电阻一般不超过( )。

A、4ΩB、8ΩC、25ΩD、10Ω13、下面( )是毛石的剖面符号。

14、矩形风管应标注( )标高。

A、管中心B、管内底C、管顶部D、管底15、下面( )是速度调节器的基本文字符号。

A、ACRB、HFRC、AURD、ASR16、铜管手工电弧焊时，一般宜选用( )焊条。

A、铜107B、铜227C、铜237D、铜25717、在各种开关电器的灭弧方法中( )是基本的。

A、气吹灭弧B、狭缝灭弧C、冷却灭弧D、气吹狭缝灭弧18、下面( )是通用火灾报警控制器的文字符号。

A、B—JB、B—TC、BD、B—Q19、在电气图用图形符号中下面符号( )表示荧光灯。

20、在火灾自动报警设备常用图形符号中，下面符号( )表示感温火灾探测器。

21、在电气图用图形符号中，下面符号( )表示隔离开关。

22、在电气图用图形符号中，下面符号( )表示断路器。

23、对于新建线路，应尽量避免导线在档距内接头；当接头不可避免时，同一档距内，同一根导线上的接头，不得超过( )个。

A 、一个B 、二个C 、三个D 、四个24、下列关于高压断电路器用途的说法正确的是( )。

A 、切断空载电流B 、控制分断或接通正常负荷电流C 、切断故障D 、既能切断正常负荷又可切除故障，同时承担着控制和保护双重任务。

25、额定电压3KV 的互感器在进行大修后作交流耐压试验，应选交流耐压试验标准为( )千伏。

A 、10B 、15C 、28D 、2226、熔断器应装设在被保护回路( )上。

A 、二相B 、三相C 、所有相D 、一相27、变压器正常运行时会发出( )。

A 、不均匀的噪声B 、均匀的嗡嗡声C 、听不到的声音D 、间断的响声28、建筑电气工程图中均采用( )。

A 、均对标高B 、高差C 、相对标高D 、高度29、符号 表示( )。

A 、同步交流机B 、发电机C 、电动机D 、同步发电机30、标注为W FL Y 5.24021⨯⨯-—表示有l 盏型号为Y 型荧光灯，每盏灯有2个40w 灯管安装高度为2.5m ，采用( )安装。

A 、管吊B 、线吊C 、嵌入D 、壁装31、多线表示法是指每根连接线或导线各用( )条图线表示的方法。

A 、lB 、2C 、多D 、332、图幅分区，每一分区的长度一般不小于25mm ，不大于( )mm 。

A 、50B 、75C 、100D 、12533、建筑电气工程图中均采用( )。

A 、绝对标高B 、高差C 、相对标高D 、高度34、在电气图用图形符号中，下面符号( )表示位置开关。

35、在电气图用图形符号中，下面符号( )表示负荷开关。

36、压力管道应标注( )标高。

A 、管中心B 、管内底C 、管顶部D 、管底37、双字母符号XP 表示( )。

A 、插座B 、端子板C 、连接片D 、插头38、锅炉按压力分，额定压力为( )，为中压锅炉。

A 、2.5MpaB 、2.6～6MpaC 、6.5 MpaD 、≥6Mpa39、三相变压器并联运行时，阻抗电压不超过( )。

A 、±5％B 、±10％C 、±12％D 、±15％40、火灾探测器的安装，一般应固定在底座盒内，无底座盒的探测器，可根据产品说明书要求，采用( )固定。

A 、导线绑扎B 、膨胀螺栓C 、打木桩、上木螺丝D 、粘胶固定41、在架完线路工程图中：810Z 的8为电杆编号，10为电杆高度，Z 为( )杆型。

A 、终端杆B 、耐张杆C 、转角杆D 、直线杆42、下面( )是差定温火灾探测器的文字符号。

A 、WCDB 、WC C 、DYD 、WD43、符号 LED 表示( )。

A 、红灯B 、白炽灯C 、发光二极管D 、荧光灯44、下列双字母符号中( )表示高压开关柜。

A 、AHB 、AKC 、AED 、AT45、下面所列符号中，( )表示火灾警报发生器。

46、在架空配电线路中，特别是在跨越档内的接头为( )。

A 、0个B 、一个C 、二个D 、三个47、下面( )是频率调节器的基本文字符号。

A 、ACRB 、AFRC 、AMRD 、ASR48、高压管弯曲的最小壁厚不得小于公称壁厚的( )。

A 、85％B 、90％C 、95％D 、98％49、下面( )符号表示水流指示器。

50、对于新建线路，应尽量避免导线在档距内接头，当接头不可避免时，同一档距内，同一根导线的接头，不得超过( )个。

A 、三B 、二C 、一D 、四51、标注为10—Y C FL 5.2402⨯⨯，表示有10盏型号为Y 型萤光灯，每盏灯有2个40W 灯管安装高度为2.5m ，采用( )安装。

A 、管吊B 、线吊C 、吸顶D 、链吊52、文字符号STP 表示( )。

A 、步进B 、同步C 、停止D 、定位53、5-DBB306---⨯⨯IN 604表示5盏型号为DBB306型的圆口方罩( )，每一盏有4个60W 的白炽灯。

A 、吊灯B 、嵌入灯C 、吸顶灯D 、壁灯54、我国公安部对建筑消防规定，高层建筑与低层建筑的高度分界线为( )。

A 、20mB 、22mC 、24mD 、28m55、我国规定工业用电频率的变化为( )。

A 、±0.5HzB 、±0.1HzC 、±1HzD 、±1.5Hz56、三相鼠笼式异步电动机的转子铁芯一般都采用斜槽结构，其原因是( )。

A 、改善电机启动和运行性能；B 、增加转子身体的有效长度；C 、制造方便；D 、降低成本。

57、电梯变频调速所用的VVVF 型变频器，具有( )功能。

A 、调压B 、调频C 、调压与调频D 、调电流58、在火灾自动报警设备常用图形符号中，下面符号( )表示感烟火灾探测器。

59、在火灾自动报警设备常用图形符号中，下面符号( )表示火灾报警控制器。

60、普通消防系统又称( )。

A 、喷淋给水系统B 、自动喷水系统C 、消火栓灭火系统D 、消火栓给水系统61、油罐的出油管应安装在距油罐底部( )的高处。

A 、100-300mmB 、300-500mmC 、500-700mmD 、700-900mm62、氨制冷系统安装后，应用压力为( )的压缩空气进行吹扫。

A 、0.5-0.7MpaB 、0.2-0.3 MpaC 、0.1-0.2 MpaD 、0.8-1.0 Mpa63、35-110kv 导线在氧气管道上面通过时，其最小交叉净距为( )。

A 、2.5mB 、3.0mC 、4.0mD 、5.0m64、下面( )是混凝土的剖面符号。

65、在火灾自动报警设备常用图形符号中，下面符号( )表示报警电话。

66、在火灾自动报警设备常用图形符号中，下面符号( )表示手动控制按钮。

67、在电气图用图形符号中，下面符号( )表示可调电阻器。

68、在电气图用图形符号中，下面符号( )表示手动开关。

69、在架空线路工程图中，610K 的6为电杆编号，10为电杆高度，K 为( )杆型。

A 、直线杆 B 、耐张杆 C 、转角杆 D 、跨越杆70、锅炉按蒸发量的大小不同，可分为三类，蒸发量小于( )均为小型锅炉。

A 、4t/hB 、10 t/hC 、20 t/hD 、30 t/h71、重力管道应标注______标高。

A 、管中心B 、管内底C 、管顶部D 、管底72、给水和热水供应主管管卡安装，层高小于或等于5M 时，每层须安装( )个。

A 、0B 、1C 、2D 、373、符号 表示( )。

A 、同步交流机B 、发电机C 、电动机D 、同步发电机74、下面( )是电阻一般符号。

75、SN 10—10／630表示户内式少油断路器、设计序号为10，额定电压为( )。

A 、630VB 、10KVC 、630KVD 、35KV76、低压架空接户线的线间距离，在设计未作规定时，自电杆上引下者，不应小于( )mm 。

A 、150B 、200C 、250D 、30077、下面( )符号表示壁灯。

78、下列双字母符号中，( )表示接线箱。

A 、AWB 、AEC 、ABD 、AS79、A2图纸的尺寸为420×594，则A3的尺寸为( )。

A 、420×520B 、297×420C 、210×594D 、594×48180、( )用来保护电力设备，也用作防止高电位侵入室内的安全措施。

A 、避雷针B 、避雷器C 、避雷线D 、火花间隙81、锅炉按压力分，额定压力≤( )：称为低压锅炉。

A 、2.5MpaB 、3.5MpaC 、5.0MpaD 、6.0Mpa82、互感器是根据( )原理制造的。

A 、能量守恒B 、能量变换C 、电磁感应D 、电能变换83、单相短路只可能在( )中发生。

A 、中性点不接地系统中B 、中性点接地系统C 、小接地电流系统D 、大接地电流系统84、起重机的升降控制线路属于( )线路。

A 、点动B 、自锁C 、反转D 、起动和停止85、熔断器应装设在被保护回路( )上。

A 、二相B 、三相C 、所有相D 、一相86、下面( )是复合式火灾探测器的文字符号。

A 、WB 、YC 、QD 、F87、标注为10-Y R FL 5.2402⨯⨯，表示有10盏型号为Y 型荧光灯，每盏灯有2个40W 灯管，安装高度为2.5m ，采用( )安装。
