安装工程施工图识图案例一、工程概况某多功能厅，建筑面积518.4m2，建筑高度4.5m。
采用全空气一次回风式空调系统。
二、设计依据1.建筑专业提供的设计条件；2.《民用建筑供暖通风与空气调节设计规范》GB50736-20123.《全国民用建筑工程设计技术措施-暖通空调动力》（2009年版）4.《公共建筑节能设计标准》GB50189-20155.《通风与空调工程施工质量验收规范》GB50243-20166.《建筑设计防火规范》GB50016-2014（2018版）三、空调方式多功能厅采用全空气一次回风式空调系统，气流组织为上送上回式，送风口采用方形散流器，回风口采用格栅式。
北墙上设了三台排风机进行排风。
空调机组选用ZK-15型，设于空调机房内，消声器选用微穿孔板式消声器。
四、设备、管道安装1.风管采用镀锌钢板制作，法兰连接，法兰间用耐火塑胶密封条补垫。
风管及法兰的制作方法按《通风与空调工程施工质量验收规范》要求。
风管采用带特强防潮防腐贴面（白色或黑色）的离心玻璃棉板保温。
2.空调供回水管采用采用焊接钢管，焊接连接；空调冷凝水管采用镀锌钢管，丝扣连接。
水管均采用橡塑海棉保温材料保温。
3.风口安装要平整牢固，位置正确，连接严密，不漏风。
4.空调设备的基础待设备到货核实后方可施工。
5.吊顶必须在空调设备安装调试完毕后方可进行吊顶施工。
6.空调施工应与土建施工密切配合，预埋铁件，预留孔洞。
五、图中未详尽之处均按《通风与空调工程施工及验收规范》（GB50243-2016）进行施工和验收。
冷凝水管路的选择和布置应注意以下几点：1、凝结水管宜采用聚氯乙烯塑料管和镀锌钢管，不宜采用水煤气管。
采用金属管作为凝结水管时，管外应保温，以防管道表面结露。
2、冷凝水盘的泄水支管沿凝结水流向坡度不宜小于0.01，冷凝水水平干管不宜过长，其坡度不应小于0.003，且不允许有积水部位。
3、当冷凝水集水盘位于机组内的负压区时，为避免冷凝水倒吸，集水盘的出水口处必须设置水封。

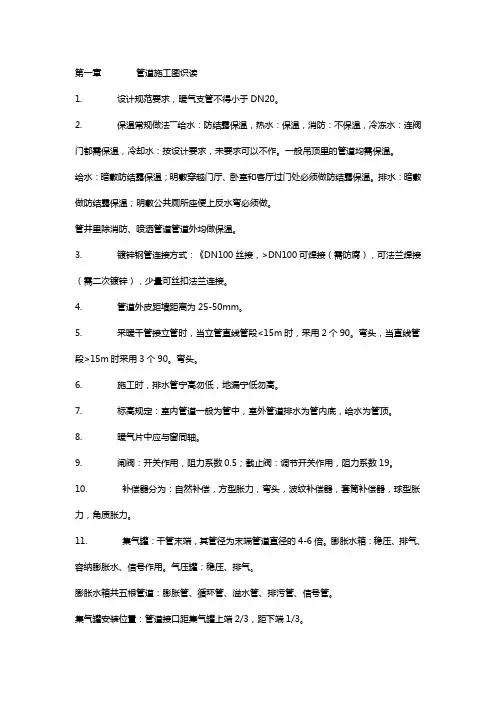

第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
建筑安装工程识图建筑安装工程识图是建筑工程施工的重要环节之一。
识图是指根据建筑施工图纸，理解图纸上标明的各种精确尺寸、方位和符号，从而确保施工过程的准确性和顺利进行。
识图对建筑工程师和技术人员来说是一项必不可少的技能，下面将对建筑安装工程识图进行详细探讨。
一、识图的重要性在建筑工程中，图纸是记录和传达设计意图的重要手段，各项细节精确的图纸能够使施工人员更好地理解设计师的意图，从而确保施工的准确性和质量。
因此，识图是建筑工程施工的前提和基础，对工程师和技术人员来说具有重要的意义。
二、识图的基本原则在进行建筑安装工程识图时，需要遵循一些基本原则。
首先，要准确理解各种线条和符号。
线条代表不同的构件和物质，符号则代表不同的施工方法和特殊要求。
只有准确理解这些线条和符号的意义，才能正确解读图纸。
其次，要注重空间感和比例关系。
建筑施工图纸上的尺寸和比例是相对真实的，需要根据图纸上的标尺进行精确测量。
此外，识图时还需要关注各种标明的文字说明，以便更好地理解和遵守设计要求。
三、识图的基本内容建筑安装工程识图是一个复杂而多样的过程，包括很多基本内容。
首先是结构图的识图。
结构图标明了建筑物的基本结构形式和材料要求，包括墙体、楼板、梁柱等各个部分。
其次是给排水管道的识图。
管道的布置和连接方式需要根据图纸上的要求进行施工，以确保整个管道系统的运行畅通和安全可靠。
此外，还有电气线路图的识图。
电气线路图标明了电源、线路和设备之间的连接方式和布置位置，需要工程师和技术人员仔细阅读和理解。
四、识图的技巧和方法为了更好地识图，建筑工程师和技术人员需要掌握一些技巧和方法。
首先是要善于归纳总结，将图纸上的各种线条和符号进行分类和整理，帮助自己记忆和理解。
其次是要有耐心和细心，对每一个细节进行仔细辨认和分析，避免因疏忽而导致施工错误。
此外，还可以尝试使用相关的辅助工具和软件，如CAD软件、图纸扫描仪等，帮助自己更好地阅读和处理图纸。
五、识图的实践技巧在实际的建筑工程施工过程中，有一些实践技巧可以帮助工程师和技术人员更好地进行识图。
