电 功 率 经 典 计 算 题

《电功、电功率》练习题一、基础题（直接应用公式）1．有一种用于220V 电路中的节能灯，功率仅为1W ，则通过它的电流为____A2．1度电可供两盏100W 电灯正常工作_______h.3.一个“220V 800W ”的电炉，正常工作时电阻丝的电阻是______Ω。

4.一个灯泡上印着“PZ 220V 25W ”，它正常工作时的电阻是______Ω，如果把它接入一个110V 电压的电路中，它实际消耗的电功率是________，与接在220V 电路上相比，这时他发光的亮度___________5.某次雷电的电流约2⨯410A ，电压约8110⨯V ，放电时间约0.001s 。

这次雷电的电功率约________千瓦，释放_________J 的能量。

6.某工厂共有电灯1000盏，都用60W 的普通照明灯泡，平均每天用电12h 。

如果都改用40W 的日光灯，不但可以省电，而且比原来更亮了。

该厂一年（365天）可节约 千瓦时的电. 7. 某导体的电阻是2Ω，通过2 A 的电流时，1min 产生 焦耳的热量8. 一只功率是450W 的电饭锅，在220V 的电压下使用，每分钟产生________J 的热量.9. 一只电烙铁的电压是220V ，工作时的电阻是1210Ω，它的功率是________W ，通电10min 产生___________J 的热量。

10. 某校师生自制了一台电烘箱。

电烘箱的电阻丝通过5A 的电流时，每分钟可消耗46.610⨯J 的热量。

这台电烘箱的电功率是 电阻丝工作时的电阻是18. 某型号电冰箱主要技术参数如表所示，此电冰箱连续使用一个月（按30天计）消耗的电能为 。

19.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更二、电功率练习1.将标有“12V,3W ”的甲灯和“6V,3W ”的乙灯串联在15V 的电源上，那么能正常发光的是（ ）A.甲灯B.乙灯C.甲、乙两灯均能正常发光D.无法判断3.将“12V 8W ”和“6V 3W ”的灯泡并联接在电压是6V 的电路上，则它们消耗的实际功率之比是 （ ）A 、2:1B 、2:3C 、3:8D 、8:34. 两个用电器电阻之比R 1:R 2=3:1,分别接在两个电路上, 通过它们的电流之比I 1:I 2=2:3,则在相等的时间内电流对它们所做功之比W 1:W 2= .5．如图1所示，电源电压保持不变。

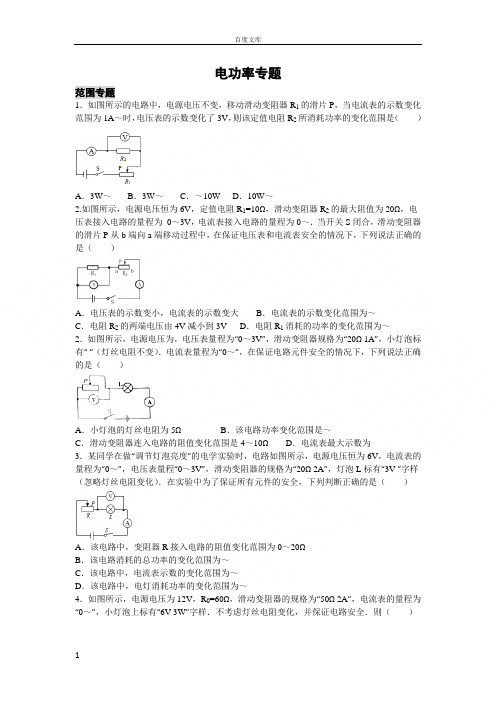

电功率专题范围专题1．如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是（）A．3W～B．3W～C．～10W D．10W～2.如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．电压表的示数变小，电流表的示数变大B．电流表的示数变化范围为～C．电阻R2的两端电压由4V减小到3V D．电阻R1消耗的功率的变化范围为～2．如图所示，电源电压为，电压表量程为“0～3V”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“”（灯丝电阻不变）．电流表量程为“0～”，在保证电路元件安全的情况下，下列说法正确的是（）A．小灯泡的灯丝电阻为5ΩB．该电路功率变化范围是～C．滑动变阻器连入电路的阻值变化范围是4～10ΩD．电流表最大示数为3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0～”，电压表量程“0～3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V ”字样（忽略灯丝电阻变化）．在实验中为了保证所有元件的安全，下列判断正确的是（）A．该电路中，变阻器R接入电路的阻值变化范围为0～20ΩB．该电路消耗的总功率的变化范围为～C．该电路中，电流表示数的变化范围为～D．该电路中，电灯消耗功率的变化范围为～4．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为D．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω5.如图所示，电源电压为6V，小灯泡标有“4V，”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样．求：（1）小灯泡的电阻为多大？（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？（3）若电流表的测量范围为0～，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围．6.如图所示，电源电压和小灯泡的阻值均保持不变．小灯泡R1标有“4V ”字样，R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～，电压表的量程为0～3V．请画出每个小题的等效电路图．（1）只闭合开关S2时，电压表的示数为2V，则R2消耗的电功率是多少？（2）在不损坏各电路元件的情况下，若闭合所有开关，滑动变阻器R3消耗的最大功率和最小功率之比为3：1，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是多少？档位专题1.家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多档开关．使用时，转动旋钮即可使电熨斗达到需要的低温、中温或高温．图甲是电熨斗的电路图，图中电热丝R1=R2=110Ω．旋转开关可以改变1、2、3、4四个接点的连接情况，如图乙中的A、B、C 所示．则（）A．图乙中的B图表示R1与R2串联B．图乙中的A图表示电熨斗处于中温档C．电熨斗在高温档工作时的等效电阻是220ΩD．电熨斗在低温档工作时消耗的电功率是220W2.如图所示，小亮设计了一个多档位电加热器，加热部分是两根阻值不同的电热丝R1和R2．图甲是一个档位旋钮，档位旋钮内有一块绝缘圆盘，在圆盘的边缘共有10个金属触点，分别按照数字编号与图乙中数字编号相同的触点用导线连接．用绝缘材料制成的旋钮两端各有一个金属滑片，转动旋钮到某位置时（箭头只能指向a、b、c、d四个位置），就可以将相邻的触点连接起来．例如，图甲中，旋钮上的箭头指向图中位置d，此时，金属滑片将1、2两触点接通，同时也将3、4两触点接通．转动旋钮，指向不同位置时，通过档位旋钮改变电热丝的连接关系，从而实现高温档、中温1档、中温2档、低温档的四档加热功率．若需要高温档加热，则档位旋钮箭头应该指向（）A．a B．b C．c D．d3.小明设计了一个多档位电加热器，其工作原理如图所示．其中R1、R2为发热电阻，两个灯泡L是发热电阻相应的工作指示灯，其所消耗的电功率可忽略不计．小明设想通过开关的组合，使电加热器能有多档功率，现已知此电热器最大发热功率为300W，当只闭合S1时，发热功率为100W．则（）A．此电热器只有两档不同的功率B．两个发热电阻的阻值之比R1：R2=1：2C．只闭合开关S2，电加热器在该档位正常工作时的电流约为D．在最大档位正常工作5小时，产生的热量为×106J4.如图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电热丝．图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上．当开关处于“4”档时，电热毯不发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30W．（）A．电热毯以最小发热功率工作时，流过电路中的电流为B．开关处于“1”档时，电热毯的发热功率为120WC．开关处于“2”档时，电热毯的发热功率为80WD．开关处于“3”档时，电热毯工作30min产生的热量是×104kW•h5.如图甲所示，是某型号电压力锅简化的工作电路图．R0是阻值为484Ω的保温电阻，R1是规格为“220V 800W”的主加热电阻，R2是副加热电阻．电压力锅煮饭分为“加热升压→保压→保温”三个阶段，通过如图乙所示的锅内工作压强与时间“（P﹣t）”关系图象可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a，同时S1自动闭合，电压力锅进入加热升压状态；当锅内工作压强达80kPa时，S1自动断开，进入保压状态，当锅内工作压强降至60kPa时，S1又会自动闭合；当保压状态结束，饭就熟了，S自动接到b，进入保温状态．电压力锅煮饭时，在正常加热升压和保压状态共耗电•h，下列说法正确的是（）A．电压力锅是对大气压强的应用B．当锅内工作压强为40kPa时，电压力锅处于升压状态C．电压力锅煮饭时，在正常加热升压和保压状态R1的工作时间是18minD．电压力锅正常工作时的最大电流是5A6.如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．7.我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：（1）当S与触点1、2接触时，电热炕功率是多少？（2）当电热坑处于低档时，电路中通过O点的电流是多少？（3）当该电热炕处于低档，且正常工作30min，所消耗的电能可使水从25℃升高到多少摄氏度？[无热损失，c水=×103J/（kg•℃），结果保留1位小数]．8.小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．型号SYL﹣624额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL请解答下列问题：（1）豆浆机正常加热时电热管的电阻是多少？（2）豆浆机加热一次可以将1kg的豆浆温度升高40℃，豆浆比热容按×103J/（kg•℃）计算，该豆浆机加热时的效率是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？电功率与生活专题1.如表为某电烤箱铭牌，如图虚线框内所示是其内部简化电路图，R1和R2均为电热丝．则下列说法中正确的是（）××牌电烤箱额定电压220V额定功率高温档1100W低温档440W频率50HzA．电烤箱在高温挡工作10min所消耗的电能是×l05JB．电路中R2的阻值是llOΩC．电路中R1的阻值是44ΩD．若在电路中加一个“限高温开关”，当电烤箱超过一定温度时能自动断开电路．该开关最好安装在A、B、C中的A点处2.为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在2min内电能表转盘转动36圈．电能表的部分技术参数如表，该电热杯的电功率是（）电压220V电流规格10（20）A电流频率50Hz每千瓦时的转数3600revs/（kW•h）A．300W B．200W C．150W D．30W3.小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（）防触电保护类型Ⅰ类额定洗涤容量5kg额定电压220V 电流频率50Hz洗涤功率330W 甩干功率650W水加热功率1950W 最大工作电流10A自来水压力≤P≤1MPa 重量72kg出厂日期2009年4月20日A．在电压220V时洗衣机正常工作B．这台洗衣机所受的重力约为5000NC．洗衣机常温下正确洗涤2h，消耗的电能是•hD．洗衣机甩干时的工作电流是4.装饰用的彩灯，串成一串串，接在220V电源上，观察灯的结构发现，每个灯的灯丝（R1）引线上方绕有金属电阻丝（R2），如图所示；即使R1断了，R2仍能导电．下列对电路情况的几种分析中正确的是（）①根据工作特性，R1大于R2；②根据工作特性，R1应该小于R2；③当其中一个或几个灯的灯丝断了，其余的灯将变暗；④当其中一个或几个灯的灯丝断了，其余的灯将变亮．A．①③B．①④C．②③D．②④5.如图所示，电源的输出电压恒定不变，现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为50W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为32W．若灯丝电阻不变，则此时输电导线上消耗的功率为（）A．12W B．8W C．18W D．9W6.如图所示是某医院的应急供电线路示意图．柴油发电机到用电区的输电线路所用导线单位长度的电阻为5×10﹣4Ω/m，柴油发电机的输出电压为260V．用电区内每个用电器的额定电压均为220V，总功率为44kW，当这些用电器都正常工作时，求：（1）用电区干路中的电流多大？（2）输电线上损失的电功率是多少？（3）发电机与用电区间的距离？7.小阳家装饰了一串小彩灯，接入家庭电路后发出五颜六色的光彩．小阳看到小彩灯共33个，并确定它们之间是串联的．过了一段时间，小阳看到其中一盏灯不亮了，其他彩灯继续发光，这种现象与所学的串联电路的知识不相符．他认真对小彩灯进行研究，看到小彩灯的结构如图，在灯丝的下方有一根细金属丝．查阅了相关资料知道：这根细金属丝与灯丝并联，在正常情况下，细金属丝由于表面有氧化铜与导电支架绝缘，电流只能从灯丝通过．当小彩灯灯丝烧断瞬间，细金属丝两端电压很高，此时表面氧化铜被击穿，金属丝与导电支架导通，保证串联电路仍为通路，其他小彩灯继续发光．每个小彩灯标有“8V ”，细金属丝通电后的阻值是10Ω．若小彩灯灯丝电阻不随温度改变，家庭电路的电压是220V，计算过程与结果保留两位小数，求：（1）当每一盏灯都发光时，每盏灯消耗的电功率；（2）当其中一盏灯的灯丝断的瞬间，这盏灯两端的电压；（3）这盏灯金属丝接入电路后，其他彩灯可以发光，每盏灯消耗的电功率；（4）这串小彩灯有多少盏灯的灯丝断了，整串灯的电流将超过？含有电动机专题1.某一用直流电动机提升重物的装置，如图所示，重物的质量为50kg，电源电压为110V，不计电源电阻及各处摩擦．当电动机转动，使物体以s的速度匀速上升时，电路中的电流大小为5A．则电动机线圈的电阻大小为（g=10N/kg）（）A．22ΩB．11ΩC．16ΩD．4Ω2.小明同学的玩具电动车上，有一微型直流电动机，小明将它接在图示的电路中，闭合开关后，移动变阻器的滑动片P．（1）当电压表示数为时，电动机不转动，此时电流表示数为．求电动机线圈的电阻是多大？（2）当电压表示数为3V时，电动机正常转动，此时电流表示数为．求电动机的发热功率及对外做功的机械功率．3.在场馆和楼房建设工地上，“塔吊”是常见的一种起重设备，如图所示是“塔吊”的示意图，假设某塔吊配置的电动机铭牌上标有：额定电压380V，额定功率38kW，线圈电阻Ω．在一次吊起重物时，电动机正常工作20s，把蘑物吊起20m．求：（1）该电动机在这次吊起重物的过程中消耗的电能．（2）电动机工作过程中，线圈产生的热量．（3）在该起重设备中，如果这次吊起重物的机械效率为80%，则被吊重物的质量为多少吨？4.张华家买了一个家用电吹风，其简化电路图如图乙所示，主要技术参数如表所示：型号SHZ2010﹣624热风温度50℃～75℃额定功率热风时：1000W冷风时：120W额定电压220V质量（1）当吹冷风时，电吹风正常工作2min消耗的电能是多少？（2）电热丝的电阻值为多大？（3）当电吹风正常工作并且吹热风时，l min内电流通过电热丝产生的热量是多少？此时该电吹风转化为内能的效率是多少？5.电吹风是现代家庭的常用电器．如图所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，湛江三角牌某型号电吹风的主要技术参数如表所示：（1）当只闭合S1时，电吹风正常工作，通过电动机的电流为多大？（小数点后保留两位）（2）当同时闭合S1、S2时，电吹风正常工作，5min内电流通过R产生的热量是多少？（3）小明家的电压很不稳定，当电吹风接入实际电压为198V的电路，吹热风时电热丝R 的实际功率为多少？三角牌电吹风ZJQF003额定电压220V频率50Hz吹热风时功率880W吹冷风时功率80W功率最值问题1.两只灯泡A和B额定电压都是110V，A的额定功率为60W，B的额定功率为100W，为了把它们接在220V电路上都能正常发光，并要电路中消耗的电功率最小，应采用下面的哪种接法？（）A． B．C．D．2. 如图所示，电源电压U=6V且保持不变，电阻R=10Ω，滑动变阻器R′的铭牌上标有“20Ω1A”字样，在从左往右移动滑动变阻器滑片的过程中，下面表示滑动变阻器所消耗的功率P′与接入电路的电阻R′关系的图象正确的是（）A．B．C．D．3.如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1=Ω；当滑片P滑至最右端时，电流表的示数为A，通电10s电流通过R1产生的热量是J．R2的最大功率是W，整个电路最大功率是W．4. 小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R0的发热功率P0随电流I变化的关系，则表示“电源总功率P U随电流I变化的关系”图线是．如电源电压U保持不变，则由图象可知：电源电压U为V．定值电阻R0的阻值为Ω．当电流为时，滑动变阻器的接入电阻为Ω．5.干电池本身有一定的电阻，因此，实际干电池可以等效为一个没有电阻的理想干电池和一个阻值一定的电阻相串联而成．如图所示，电源由几个相同的干电池组成．合上开关S，变阻器的滑片从A端滑到B端的过程中，电路中的一些物理量的变化，如图甲、乙、丙所示，图甲为电压表示数与电流表示数关系，图乙为干电池输出功率跟电压表示数关系，图丙为干电池输出电能的效率η与变阻器接入电路电阻大小的关系，不计电表、导线对电路的影响，求：（1）串联的干电池个数．（2）变阻器的总电阻．（3）甲、乙、丙三个图上的a、b、c各点的坐标．电功率与欧姆定律综合专题1.如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图所示．则下列判断正确的是（）①图线甲是电阻R1的“U﹣I”关系图象②电源电压为12V③电阻R1的最小电功率为④滑动变阻器R2的最大阻值为30ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确2.图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示，下列判断正确的是（）A．R1的电阻为5ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大总功率为D．电路消耗的最小总功率为1W3.如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．滑动变阻器的最大电阻为9ΩB．P1：P2=1：2C．L2的额定功率为D．L2正常发光时电阻为3Ω4.如图所示，电源电压保持不变，L1上标有“？W”，L2上标有“9V？W”．闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为，L1此时的实际功率是额定功率的；当开关S接2时，P在中点，电压表示数为2V．若将L1和L2串联后接在该电源上时，电路中电流为，下面说法中正确的是：（设灯丝电阻不随温度改变）（）A．电源电压为10V B．L1的额定功率为2WC．L2的额定功率3W D．滑动变阻器的最大阻值20Ω5.如图所示电路中，电源两端电压为U，且保持不变．R1、R2和R3为三个定值电阻，已知R1=5Ω．当只闭合开关S2时，电流表的示数为，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了，电路消耗的总功率为P′．当只断开开关S1时，电流表的示数为，电路消耗的总功率为P″．下列判断正确的是（）A．U=6V，R2=20ΩB．U=9V，R3=30ΩC．R3=10Ω，P：P″=3：2 D．R2=20Ω，P：P′=2：156.如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为．已知U1：U1′=1：6，P2：P2′=1：9，下列结论错误的是（）A．开关S1闭合，S2、S3断开时，电流表A2的示数为B．开关S1闭合，S2、S3断开时，电路消耗的总功率为C．开关S1、S2、S3都闭合时，电流表A2的示数为D．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为7.如图所示的电路中，电源两端的电压保持不变．只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P′．已知P：P′=1：2．若将开关S1、S2和S3都闭合，则下列说法正确的是（）A．R1、R3的阻值分别为Ω、5ΩB．电压表V1的示数始终为18VC．电流表A2最小示数为D．电路消耗的最小功率为108W8.如图所示电路，电源电压和灯丝电阻保持不变，滑动变阻器的最大电阻R2=20Ω，当开关S1、S2闭合，S3断开，滑动变阻器的滑片P在B端时，电压表的示数为U1，灯L消耗的功率是其额定功率的；当开关S1、S2、S3都闭合，滑动变阻器的滑片P在A端时，电流表的示数为，此时电阻R1的功率为电压表的示数为U2，且U1：U2=1：3，R1＞R2．求：（1）电源电压；（2）此灯泡的额定功率；（3）当开关S1闭合，S2、S3都断开，滑动变阻器的滑片P在B端时灯L的电功率．9.如图所示，电源电压为12V保持不变．当闭合开关S0和S1时，电流表A1的示数为；调整开关S0、S1和S2的开闭状态，发现某一状态时，电路消耗的电功率最大为P1，电流表A2的示数为，R3消耗的功率为P2；当电路消耗的最小功率为P3时，R1和R2消耗的总功率为P4；已知P1：P3=11：1，求：（1）R3的阻值；（2）当S0闭合，S1、S2都断开时，电压表的示数；（3）P2和P4的比值．参考答案与试题解析一．选择题（共20小题）1．（2015•黑河）如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．电压表的示数变小，电流表的示数变大B．电流表的示数变化范围为～C．电阻R2的两端电压由4V减小到3VD．电阻R1消耗的功率的变化范围为～【考点】欧姆定律的应用；电功率的计算．【专题】压轴题；欧姆定律；电能和电功率．【分析】由电路图可知，电阻R1和滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中电流；根据滑动变阻器的移动可知电路中总电阻的变化，根据欧姆定律求出电路中电流的变化，再根据串联电路的分压特点求出电压表的示数变化；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以利用P=求得电阻R1消耗的功率的变化范围．【解答】解：（1）滑片由b端移到a端的过程中，滑动变阻器的阻值变小，电路中的总电阻变小；电源电压不变，根据欧姆定律可知电路中的电流变大，即电流表示数变大；根据串联电路电阻的分压特点可知R1两端电压变大，即电压表示数变大，故A错误．（2）当滑片在b端时，R1、R2串联，电路的总电阻为R=R1+R2=10Ω+20Ω=30Ω，电路中的电流为I===，电压表的示数为U1=IR1=×10Ω=2V；当滑片在a端时，电路中只有R1，R1两端电压为电源电压，因电压表接入电路的量程为0～3V，所以电压表示数为3V．此时电路中的电流为I===，故滑片由b端移到a端的过程中，电流表的示数变化范围是～，电压表的示数变化范围是2V～3V，电阻R2的两端电压由4V减小到3V，故B、C正确．（3）电源两端电压为6V保持不变，定值电阻为10Ω；由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，当滑片P滑到a端时，电阻R1消耗的功率最大，则最大功率P最大===，当滑片P滑到b端时，电阻R1消耗的功率最小，则最小功率P最小===则电阻R1消耗的功率的变化范围为～，故D正确．故选BCD．【点评】本题考查串联电路中电压、电流以及功率、滑动变阻器接入电路电阻的计算，关键是滑动变阻器处于不同位置时电路图的辨别和电表量程的判断，并且会灵活运用欧姆定律．2．（2015•葫芦岛）如图所示，电源电压为，电压表量程为“0～3V”，滑动变阻器规格为“20Ω1A”，小灯泡标有“”（灯丝电阻不变）．电流表量程为“0～”，在保证电路元件安全的情况下，下列说法正确的是（）A．小灯泡的灯丝电阻为5ΩB．该电路功率变化范围是～C．滑动变阻器连入电路的阻值变化范围是4～10ΩD．电流表最大示数为【考点】欧姆定律的应用；电功率的计算．【专题】压轴题；欧姆定律；电能和电功率．【分析】（1）已知灯泡的额定电压和额定功率，根据P=可计算灯泡电阻；（2）根据P=UI计算灯泡正常发光电流，根据电流表和电压表量程确定电路中的最大电流和最小电流，从而计算电流消耗功率的范围；（3）根据灯泡正常发光电流，由电流表和电压表量程，根据欧姆定律计算滑动变阻器的取值范围；【解答】解：A、根据P=，灯泡电阻R L===5Ω，故A正确；BD、根据P=UI，灯泡正常发光的电流I L===，电流表量程0～，由图灯泡与滑动变阻器串联，为使电路安全，电路中的最大电流I最大=，所以电路的最大功率P最大=UI最大=×=；电压表示数最大3V，此时灯泡电压最小，U L′=U﹣U V=﹣3V=，此时电流中电流最小，I最小===，电路的最大功率P最小=UI最小=×=．所以电路功率变化范围是～．故B、D错误；。

电功率经典习题一、计算题1、如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U（2）电阻R1的阻值（3）当S1、S2都断开时，小灯泡L消耗的功率2、在图16所示电路中，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值R1＝12Ω，先闭合S1，将滑动变阻器滑片P滑至左端，此时灯泡L正常发光．问：（1）电源电压是多大？灯泡L正常发光时的电阻是多大？（2）再闭合S2，电流表示数为0.8A，此时R2的电功率是多大？（3）断开S2，当滑片P滑至右端时，灯泡L的实际功率是多大？3、如图所示，电源电压恒为12V，电阻R1=6Ω，R2=12Ω。

只闭合开关S1时，电路中消耗的总功率是12W。

试求：（1）电阻R3的阻值；（2）同时闭合开关S1、S2、S3时，通电1min电流做的总功是多少。

（请画出等效电路图）4、某同学设计了如图所示的电路，模拟一个多档位电器的工作原理，电源电压保持不变，通过切换开关S1、S2、S3和S4，改变该电路的电功率。

当闭合开关S1、S2、S3，断开开关S4时，电流表示数为1.5A；当闭合开关S1、S2，断开开关S3、S4时，电流表示数变化了0.5A；当闭合开关S1、S4，断开开关S2、S3时，R2消耗的功率为4W，（开关S3和S4不能同时闭合）求:（1）该电路的最大电功率是多少？（2）如果将R2换成“50Ω 2.5A”的滑动变阻器，电流表量程为“3A”，当闭合S1、S2、S3，断开S4时，滑动变阻器连入电路中的电阻最小值是多少？5、如图12所示，电阻R2＝5Ω，电源电压保持4V不变，当开关S闭合时，电压表的示数为1．5V，求：（1）电阻R1的阻值；（2）电阻R2的电功率。

6、R=12欧，小灯泡L的电阻为6欧，接通开关K后，A表的示数为3安，求：(1)加在灯泡上的电压是多少伏？(2)通电1分，电阻R产生多少热量？(3)通电1小时灯泡消耗多少度电？7、如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。

初中物理电功率经典计算题50个初中物理电功率经典计算题100个（前50）1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。

求：(1)电热器正常工作的电流和额定功率；(2)小灯泡的电阻值。

2、用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求：（1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？（2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U。

(2)电阻R1的阻值;(3)当S1、S2都断开时，小灯泡L消耗的功率.4、电源电压u＝7.5v。

R为保护电阻，L为标有“6 V 3w”的小灯泡，电流表量程为～0.6A，电压表量程为～3v。

闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。

5、L是标有“6V3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。

6、有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。

(至少选择两种解。

法，但要求每次补充不同条件，提出不同的问题)谜底：(1)补充条件：电源电压为12V。

求电路中的电流。

（2)补充条件：20Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。

7、闭合开关后，用电器R1、R2均能正常工作。

已知R1的额定功率为1．5 W，电流表A1的示数为．5A，电流表A2的示数为1．5A。

不经历风雨怎么见彩虹我小时候常常听《真心英雄》这首歌，其中最令我难忘的一句是“不经历风雨，怎么见彩虹？没有人会随随便便成功。

”一句话就概括了人生中最终的道理。

长大后我才明白：这句话也是学习的真理。

还记得我刚上六年级，老师对我们进行了一次数学摸底测试，我当时以为像单元测试一样简单，可这张试卷考的都是奥数题，打得我措手不及。

最后结果全班最高分70.5分，而从未认真接触过奥数的我只考了39.5分，排名从前. 、如图3名直落到20几名，这几乎将我的信心彻底击倒了，我有气无力地回到家里，躺在沙发上无所事事。

这是妈妈看出了我的心思，她从书包里拿出试卷看了看便走进了书房，我忽然听到一曲熟悉的音乐传进我的耳朵，原来是“真心英雄”！对呀！不经历风雨，怎么见彩虹？于是我每天都练习奥数题，有一道不会做我都寝食难安，直到想出来为止。

在第二次摸底考试中，我终于获得了第四名的好成绩！从a端移动到b“风雨”不正如挫折？“彩虹”不正如希望与成功？只要你遇到挫折不放弃，明天的彩虹一定属于你！R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。

问：（1）当R2为10Ω时，电压表的示数是多少？（2）当电压表示数为2V时，R1的阻值是多少？（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？2、如图所示，电源电压恒定，R2=6Ω，R3=12Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合S2、S3都断开时，电流表A的示数为0.6A．求：（1）电源电压（2）滑动变阻器R1的最大阻值（3）当S1、S3闭合S2断开时，电路消耗的总功率．3.如图所示，电源电压为9V，灯泡标有“6V ？W”，（？为看不清的数字）测得通过它的电流随两端电压变化的关系如右图所示。

求：（1）灯泡正常发光时的额定功率。

（2）灯泡正常发光时，滑动变阻器接入电路的电阻。

（3）当灯泡实际功率为0.8W时电路的总功率。

电功率经典计算题集锦1、如图所示，R是阻值为10Ω的定值电阻,R为滑动变阻器，灯泡上标有“4V 2W“字样，且小灯泡的阻值始终保持不变。

当断开S2，闭合S、S1时,灯泡恰好正常发光，电压表示数为U1；断开S1,闭合S、S2,将滑动变阻器的滑片P置于中点时，电压表数为U2,已知U2与U1相差1V，求：(1）灯泡的额定电流；（2）电源的电压；（3）滑动变阻器最大阻值；（4）该电路消耗的最小电功率。

2、在综合实践活动中,小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝,S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间的关系图像如图乙所示.求：（1） 30min内电路消耗的总电能;(2)饮水机工作时,通过电阻R1的电流；（3）电阻R2的阻值.3、如图甲所示电路，电源电压为6V，滑动变阻器R的阻值变化范围为0～30Ω，灯泡的“U﹣I”图象如乙图所示，闭合开关S,第一次将变阻器的滑片移到最左端,灯泡正常发光，此时电流表的示数为I1=1.2A；第二次将变阻器的滑片移至某处时，电流表的示数变为I2=0.8A；求：（1)灯泡正常发光的电流IL；（2）R的阻值；（3）第二次灯泡消耗的电功率。

4、妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：请问：（1）这台空调正常工作时通过的电流是多少安？ （2)如果这台空调每天正常工作2h ，那么一个月（按30天计算）要消耗多少kw •h 的电能?（3）如果这台空调在用电高峰期时的实际电压是200V,那么实际消耗的电功率是多少瓦?(结果保留整数)5、（2018·长沙）如图L 1、L 2是规格分别为“6V 6W ”、“3V 2。

7W ”的小灯泡，将它们连在如图的电路中,电源电压恒定不变，当只闭合S 时,L 2正常发光。

（不计温度对灯泡电阻的影响）求:(1）电源电压； （2）灯泡L 1的电阻R 1;（3）当S 、S 1都闭合时，10s 内电流做的总功。

专题28 电功【考点预览】考点1 电能表考点2 电功考点1 电能表【经典真题】（2022·青海）一种家用电能表上的参数如图所示，下列说法错误的是（）。

A. 该电能表应该在220V的电路中使用；B. 该电能表的额定最大电流为20A；C. 电能表是计量用电器消耗电能的仪表；D. 该电能表此时的读数是31.6J【答案】D。

【解析】A．电能表表盘上220V表示这个电能表应该在220V的电路中使用，故A正确，不符合题意；B．10A（20）表示标定电流为10A，额定最大电流为20A，故B正确，不符合题意；C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C正确，不符合题意；D．该电能表此时的读数是31.6kW·h，故D错误，符合题意。

故选D。

【常用结论】（1）“220V”是指这个电能表应该在220V电压下工作；（2）“5（10）A”指这个电能表的标定电流为5A，额定电流为10A；（3）“3000R/kW•h”指这个电能表转盘转3000圈，消耗1kW•h的电能。

【易错点】【经典变式练】1. （2022·湖南郴州）老王的手机电池的铭牌上标有“5V 4000mA ·h ”的字样，手机正常使用时功率为2W 。

如果他在电池电量剩余30%时，立刻插上30W 的充电器，并持续正常使用，直到电量充满。

他这次给手机充电的时间是（ ）。

A. 0.2h B. 0.47hC. 0.5hD. 0.67h【答案】C 。

【解析】充满时存储的电能35V 400010A 1h=20W h W UIt -==⨯⨯⨯ 需要充的电能12=W W W W Pt P t η-=--用充 充满需要时间1220W h 20W h 30%0.5h 30W 2W W W t P P η--⨯===--故ABD 不符合题意；故C 符合题意。

故选C 。

2. （2022·四川自贡）小王随父母去自贡江姐故里进行红色研学之旅。

（完整版）电功率经典计算题（含答案）,推荐⽂档电功率经典计算题1．如图45所⽰，灯炮L正常发光时，求：(1)通过灯泡的电流强度是多少？(2)安培表⽰数是多少？　2．如图46所⽰，电源电压为10伏，电灯L的电压为9伏特，它的电阻为12欧姆．安培表⽰数I=1.2安培，求：(1)电阻R1是多少欧姆？(2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表⽰数变为I＇=0.8安培，这时电灯上的电流强度是多少？3．在图47所⽰的电路中，AB是滑动变阻器，P是滑⽚，⼩灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接⼀只量程为0～0.6安培的电流表。

(1)当K1、K2都打开时，滑⽚P应在滑动变阻器的哪⼀端？(2)当闭合K1，调节滑动变阻器，使电流表中的读数多⼤时，⼩灯泡才能正常发光？这时滑动变阻器的阻值是多少(3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？　4．现有两个⼩灯泡A和B。

A灯标有“6V 1.2w”的字样，B灯标有“12V 6W”字样，试求：(1)两个⼩灯泡的额定电流；(2)如果把它们串联起来，为了使其中⼀个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化）　5．如图48所⽰，L为标为“3V 0.15W”的⼀只灯泡，R的阻值为120欧姆。

　(1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的⽰数各是多少？(2)当开关K1闭合，K2断开时，安培表和伏特表的⽰数各是多少？6．图49中的A是标有“24V 60W”的⽤电器，E是电压为32伏特电源，K是电键，B是滑动变阻器，若确保⽤电器正常⼯作，请在图中把电路连接起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。

7．在图50中，灯泡L 与电阻R 并联，已知R 的电阻值是L 灯泡电阻值的4倍，此时安培表的读数I 1=2.5安培，若将灯泡L 与电阻R 串联如图51所⽰，则灯泡L 的功率P 2=0.64⽡特，设电源电压不变，求(1)灯泡L 与电阻R 串联时安培表的读数I 2是多少？(2)灯泡L 的电阻R 是多少？8．今有“6V 3W ”的⼩灯泡⼀个，18伏特的电源⼀个。

电功、电功率经典练习题一、基础题直接应用公式1．有一种用于220V 电路中的节能灯,额定功率仅为1W,则通过它的电流为____A2．1度电可供两盏100W 电灯正常工作_______h. 5h3.一个“220V 800W ”的电炉,正常工作时电阻丝的电阻是______Ω; Ω4.一个灯泡上印着“PZ 220 25”,它正常工作时的电阻是______Ω,如果把它接入一个110V 电压的电路中,它实际消耗的电功率是________,与接在220V 电路上相比,这时他发光的亮度___________ 1936Ω,, 暗些;5.某次雷电的电流约2⨯410A,电压约8110⨯V,放电时间约;这次雷电的电功率约________千瓦,释放_________J 的能量;2×109KW, 2×109J6.某工厂共有电灯1000盏,都用60W 的普通照明灯泡,平均每天用电12h;如果都改用40W 的日光灯,不但可以省电,而且比原来更亮了;该厂一年365天可节约多少千瓦时的电87600KW ·h7. 某导体的电阻是2Ω,通过2 A 的电流时,1min 产生多少焦耳的热量480J8. 一只额定功率是450W 的电饭锅,在220V 的额定电压下使用,每分钟产生________J 的热量.27000J9. 一只电烙铁的额定电压是220V,在额定电压下工作时的电阻是1210Ω,它的额定功率是________W,在额定电压下通电10min 产生___________J 的热量;40W,24000J10. 某校师生自制了一台电烘箱;电烘箱的电阻丝通过5A 的电流时,每分钟可产生46.610⨯J 的热量;求这台电烘箱的电功率和电阻丝工作时的电阻;×103W,44Ω18. 某型号电冰箱主要技术参数如表所示,此电冰箱连续使用一个月按30天计消耗的电能为 ;·h 19.一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮;怎么解释这个现象答：灯丝烧断后再搭在一起,由于灯丝的长度变短而使其电阻变小,在灯泡两端电压不变的情况下,通过灯丝的电流会变大,根据P=UI 可知,灯泡的实际功率会变大,所以灯泡会变亮;二、电功率练习1.将标有“12V,3W ”的甲灯和“6V,3W ”的乙灯串联在15V 的电源上,那么能正常发光的是 AA.甲灯B.乙灯C.甲、乙两灯均能正常发光D.无法判断2.有两个额定功率相同的甲、乙灯炮,当它们并联接入某一电路时,甲灯比乙灯亮,则它们的额定电压 B甲>U 乙 B. U 甲<U 乙 C. U 甲=U 乙 D.无法判断3.将“12V 8W ”和“6V 3W ”的灯泡并联接在电压是6V 的电路上,则它们消耗的实际功率之比是 BA 、2:1B 、2:3C 、3:8D 、8:34. 两个用电器电阻之比R 1:R 2=3:1,分别接在两个电路上, 通过它们的电流之比I 1:I 2=2:3,则在相等的时间内电流对它们所做功之比W 1:W 2= . 4:35．如图1所示,电源电压保持不变;当开关S 1 合、S 2断开时,电流表的示数为；当开关S 1、S 2都闭合时,电流表的示数为;则电阻R 1与R 2的比值为 AA 、1∶3B 、 3∶lC 、 2∶3D 、 3∶26．如图8所示,电源电压恒定,定值电阻的阻值R =10Ω,滑动变阻器R ′的规格为“20Ω 1A ”;闭合开关S,当滑动变阻器接入电路的阻值在0～10Ω范围内变化时,电流表的示数在～的范围内变化,则电源电压为 V;从当滑动变阻器接入电路的阻值分别是10Ω和20Ω时,滑动变阻器上所消耗的电功率之比等于 ; 6 9:87.标有“6V,”的甲灯和标有“12V,6W ”的乙灯串联起来接入某电路,恰使其中一盏灯正常发光,另一盏灯也不损坏,则正常发光的灯是 ,此时电路两端电压是 V,两灯消耗的总功率 _____W; 甲灯8.有两个灯分别标有“3V,1W ”和“6V,4W ”,若将它们串联在电路中,使其中一灯正常发光,则加在串联电路两端的电压是 V;6图2 R a b AR ′ S三、电能表练习A 组1．某同学家里, 8月底抄表时,电能表示数是月底抄表时,电能表示数为该家庭9月份用电_____kW ·h,若每度电费是元,则应付电费_____元．2．小薇同学发现她家的电能表上标有“600revs/kW ·h ”的字样,当她只开一盏灯时,又发现表盘1min 才转1周,则这盏灯消耗电能_________kwh,合_______J,这盏灯工作______h 消耗1度电,这盏灯的实际功率为_______.×10-3 6000 10 100w3．小明同学在晚上学习时,使用220V 、40W 的灯泡3小时,则电路中消耗了 的电能,若电路中接有“600revs/kW·h”的电能表,则在这段时间内电能表的表盘转了_____转;724．只标有“220V 3A ”字样的电能表,可以用在最大功率是______W 的家庭电路上,如果这个电路中已装有“220V 40W ”的电灯5盏,最多还可安装“220V 60W ”的电灯____盏．若上述所有灯泡每天均正常发光2h,30天用电______kW ·h ．660 75．某家用电能表上标有“220V 5A 、3000R/kW ·h ”的字样,当家中用电器全部工作时,电能表1min 转了45转,由此可估算出该家所用电器的总功率为 900 W ．6．某家庭用电器的总功率不超过2100W,可选择的合适的电能表是 DA ．380V 5AB ．380V 10AC ．220V 5AD ．220V 10A7．小刚学了电功率之后,决定测定自己家的电视机的实际电功率,所用的测量仪器是：电能表一块3000r /kW·h、秒表一只,请你简要叙述实验过程．记录t 秒内电能表铝盘转动的转数为n 转,则W=kwh n 3000,P=kw t n t n t W 2.130003600== B 组1．2006年南通市课改区2006年3月1日,我国开始实施彩电能效新标准,规定待机功率高于9W 的彩电不能进入市场销售．小明想了解家中彩电是否符合新能效标准,他将100W 的灯泡单独接入电路中,观察电能表lmin 转了5转：再让这台彩电单独接入电路并处于待机状态,电能表5min 转了2转,由此判断该彩电的待机功率为_____W ．若每天待机按20h 计算,小明家每月按30天计因彩电待机消耗的电能约为__________kW ·h ．82．2006年大连市在家庭电路中,几个工作的家用电器是________联的;增加工作的家用电器个数,电能表转盘转动的速度变________.并 大3．2006年泰州市电能表是测量用电器消耗电能的仪表,小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确,于是,将标有“220V 3A ”的用电器单独接入电路中,当该用电器正常工作5min 后,电能表的转盘正好转了110r,则该电能表每千瓦时的实际转数应是 BA ．2400rB ．2000rC ．1500rD ．1200r4．2006年山东省张老师出差时恰逢抄表日,其电能表示数如图甲所示,出差返回时发现家中有一盏60W 的台灯亮着,检查其它电器都已切断电源,再查看电能表的示数如图乙所示,则张老师出差的时间长达 DA. 2400hB.C.D. 240h四、额定功率和实际功率练习 A 组1．下列关于电功率的几种说法中,正确的是 CA ．额定电压高的用电器比额定电压低的用电器的功率大B ．电阻小的用电器,功率一定大C ．额定电压不同而电阻相同的用电器的额定功率肯定不同D ．额定电压不同而电阻相同的用电器的实际功率肯定相同2．一个“36V 60W ”的灯接入某电路中,测得通过它的电流为,则该灯的实际电功率应 CA ．等于60WB ．稍大于60WC ．略小于60WD ．不会超过30瓦3．在标有“4V 2W ”字样的灯泡两端加2V 电压时,不考虑温度对它电阻的影响,则CA ．此时灯泡中电流为B ．此时灯泡中电流为1AC ．此时灯泡的实际功率为0．5WD ．此时灯泡的实际功率为1W4．甲用电器标有“220V,60W ”,乙用电器上标有“220V,15W ”它们都在额定电压下工作,则下列判断中正确的是 BDL 1 L 2 A V S图乙图甲 A ．甲用电器做功一定多 B ．乙用电器做功一定慢C ．完成相同的功,甲用电器用时间一定多D ．相同时间内,乙用电器完成的功一定少5．把“220V 40W”和“220V 60W”的两个电灯串联后接在220V 的电路中,结果是 BA ．每只灯泡的额定电压都变小了B ．每只灯泡的实际功率都小于其额定功率C ．每只灯泡的额定功率都变小了D ．每只灯泡的额定电压都小于其实际电压6．有两盏电灯：“220V,25 W ”的甲灯正常发光3h,“110V,25 W ”的乙灯正常发光4h,由此可知 BA ．甲灯的实际功率较大B ．乙灯中电流做的功较多C ．甲灯较亮,乙灯较暗D ．流过甲灯的电流较大7．有两个额定电压相同的灯泡,它们的灯丝电阻分别为R 1和R 2,且R 1<R 2,则 DA ．根据P ＝UI ,灯泡的额定功率与灯泡的电阻无关B ．根据P ＝I 2R ,可知第一个灯泡的额定功率较小C ．根据P ＝U 2/R ,可知第一个灯泡的额定功率较小D ．当把它们并联在稍低于额定电压的电路中时,第一个灯泡较亮B 组1．2006年北京市现有四个小灯泡L 1、L 2、L 3、L 4,分别标有“12V 20W ”、“12V 10W ”、“6V 5W ”、“6V 10W ”的字样,小明想把其中的两个小灯泡接在两端电压为18V 的电源上,使两个小灯泡都能正常发光,则下列做法正确的是 ADA ．把L 1和L 4串联后接入电路中B ．把L 2和L 4串联后接入电路中C ．把L 1和L 3串联后接入电路中D ．把L 2和L 3串联后接入电路中四、电功率图像、联系实际生活五、1.如图所示是小明同学在网上查阅的一幅“220V 40W ”白炽灯泡电流与电压关系的图象;该灯泡正常发光时的电阻是________Ω,结合图象可以分析出灯泡的电阻随着温度的升高而________,这只灯泡在220V 电路中,1分钟内消耗的电能是________J,若把两只这样的灯泡串联在220V 电路中,电路的总功率为________W;1210 增大 2400 332.小明利用标有 “6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2进行实验;1当L 1正常发光时,通过L 1的电流为 A;12如图甲所示：A 、B 分别为通过灯泡L 1和L 2中的电流随两端电压变化关系的曲线;现将两灯连入图乙所示电路中,使其中一个灯泡正常发光时,电路消耗的总功率为 W;4 型“220V 1100W ”电饭煲的原理图如图所示,它有高温烧煮和焖饭、保温两挡, 通过单刀双掷开关S 进行调节,R 0为电热丝．当开关S 接高温烧煮挡时,电路的功率为1100W,当开关S 接焖饭、保温挡时,电路的总功率为22W ．1电饭煲在高温烧煮挡时,开关S 应与哪个触点连接 2电热丝R 0的阻值多大3当电饭煲在正常焖饭、保温时电路中的电流多大焖饭、保温10min,电热丝R 0产生的热量为多少1与2触点连接 2P = U 2/R 0 R 0= U 2/P =220V 2/1100W=44Ω3P = IU I = P /U =22W/220V=Q 0=I 2R 0t =2×44Ω×600s=264J4．在一次课外活动中,某同学对家用电器进行了相关的观察和研究,他以一台电磁炉为观察研究对象,记录了有关数据,如下表：观察对象有关记录和相关活动 观察电磁炉铭牌U 额=220V P 额=1KW 观察电能表的220V 1040A 50Hz 2000r/kwh铭牌 用电磁炉加热一壶水水的质量m =2kg,初温t =30℃ 关闭家里其它用电器,只将电磁炉接入电路烧水观察电能表,表盘在5min 内转了150r,此时用温度计测得的水温为50℃;请你就这位同学在活动中获得的有关资料,求解或提出有关问题：1加热5min,水所吸收的热量；2电磁炉工作5min 消耗的电能；3电磁炉的功率；4请你将3的求解结果与这位同学在活动中的有关数据进行比较,发现了什么新问题并解释原因;1水所吸收的热量为：()J 101.68C 20kg 2C kg J/102.453⨯=︒⨯⨯︒⋅⨯=Q 2电磁炉工作5min 消耗的电能为：J 102.7J 106.3200015056⨯=⨯⨯=W 3电磁炉的功率为：W sJ t W P 900605107.25=⨯⨯== 4电磁炉的实际功率小于额定功率,这是因为输电线分压,电磁炉两端的实际电压小于额定电压;5．家庭电路的电压是220V,某空调器处于投冷状态时的功率P 1是,送风状态时的功率P 2是,它们是交替运行的,现测得此空调器在某时段内的电功率随时间变化的关系如图所示;1空调器在前5min 内处于什么状态此时通过它的电流是多少2在1h 内,空调器将消耗的电能是多少度6． 5月20日是“中国学生营养日”,学生的膳食结构越来越受到学校、家庭和社会的重视;妈妈为了改善小红的早餐营养,买了一台全自动豆浆机,豆浆机的工作原理示意图和铭牌如下：1计算豆浆机正常工作时的最大电流;2豆浆机做一次豆浆,若电动机累计工作3分钟,电阻丝累汁加热12分钟,则总共消耗多少电能1由P=UI 得：I ＝U P ＝V W 220800＝3．64A2由P ＝t W得：W ＝Pt加热时消耗的电能：W 1＝P 1t 1＝800W ×12× 60s ＝576000 J电动机工作时消耗的电能：W 2＝P 2t 2＝150 W ×3×60s ＝27000J总共消耗的电能：Ws ＝W1+ W2＝576000 J +27000J ＝603000J7.小明家住农村,他家的厕所离房子有一段距离,家人上厕所前都要带上手电筒,很不方便,若灯整夜开着又很浪费电;他想利用所学的知识对厕所的照明电路进行适当改装,将“220V 40W ”的灯泡、阻值为990Ω的电阻和开关S 、S 1连成如图所示的电路;天黒后,S 处于闭合状态,当无人入厕时,开关S 1断开,此时灯较暗,但能起到指示作用；当有人入厕时,闭合开关S1,灯泡正常发光,起到照明作用;1当S 、S1都闭合时,电阻R 处于 状态填“短路”、“断路”或“通路”； 2当灯起指示作用时,通过电阻R 的电流是多少安3通过计算说明无人入厕时和有人入厕时,电路消耗的功率哪个大1短路2当灯起指示作用时,R 与L 串联 R L =U L 2/P L =220V 2/40W=1210ΩR 总=R+R L =990Ω+1210Ω=2200Ω 通过R 的电流 I=U/R 总=220V/2200Ω= 3无人入厕时,R 与L 串联,电路中消耗的总功率为 P 1=UI=×220V=22W有人入厕时,L 正常发光,电路中消耗的总功率为P 2=P L =40W∵P1＜P2 ∴有人入厕时,电路中消耗的功率大8．某中学为解决同学们的饮水问题,新购置了一批台式饮水机,其铭牌如下表所示．图是饮水机的电路图,S 是用感温材料制造的温控开关,R 1是电阻,R 2是供加热的电阻丝．分析电路图可知,当S 接通时,饮水机处于加热状态,当S 断开时处于保温状态;1在加热状态下,饮水机正常工作时电路中的电流是多大2正常工作时该饮水机将热水罐中,18℃的水加热到93℃,用时6min;用这些数据及题目中的信息,计算热水罐中的水吸收的热量和该饮水机加热状态时的效率;C 水=×103J /kg ·℃3如果要使饮水机在保温状态时的功率是加热状态时的一半,则R 1与R 2的比值应是多少1由220550==U P I = A2Q 吸 = c 水mt-t 0= ×103××93-18 = ×105JW = Pt = 550×360 = ×105Jη=%5.951098.11089.155≈⨯⨯=W Q 吸额定频率 50Hz 环境温度 10℃～38℃加热功率 550W 环境湿度 ≤90％额定电压 220V 制热水能力 ≥90℃ 5L/h3当加热时,S 闭合,R 1短路,得22R U P = 当保温时,S 断开,R 1与R 2串联,2221222R R R U R U P ⨯⎪⎪⎭⎫ ⎝⎛+=='由题意得22221=⎪⎪⎭⎫ ⎝⎛+='R R R P P 414.021=R R9.电动自行车越来越受到人们的青睐,不少人用电动自行车替代了摩托车;电动自行车使用前要先对车上的蓄电池充电,骑行时,蓄电池对车上的电动车供电,电动机为车提供动力;下表是某品牌电动自行车的一些主要技术参数： 最高车速≤30km/h 一次充电连续行驶里程 50km 蓄电池工作电压36V 充电时间 8h 一次充电耗电量电动机效率 75％ 质量 40kg 最大骑行噪声 ≤62dB若质量是60kg 的人骑电动自行车在水平路面上以6m/s 的速度匀速行驶时,受到的阻力是人与车总重的倍,取g=10N/kg,求：1行驶10分钟,电动机对自行车做的功;2通过电动机线圈的电流;3若摩托车百公里耗油,每升油元,照明用电每度元,试比较说明使用电动自行车与摩托车哪种更经济;1电动自行车匀速行驶：F ＝f ＝=×m 1+m 2g=×60kg+40kg ×10N/kg=20NS=vt=6m/s ×10×60s=3600mW 有=Fs=20N ×3600m=×104J2W 总＝W 有/η=×104/75％=×104JI= W 总/U t =×104J/36V ×10×60s ≈或：P 有＝W 有t ＝Fs ·t=20N ×6m/s=120W,P 总＝P 有/η＝120W/75％＝160W,I ＝P 总/U ＝160W/36V ≈3电动自行车百公里耗电的费用 2××=元摩托车百公里耗油的费用 ×=元比较可知百公里行程,电动自行车比摩托车的费用低的多;所以使用电动自行车更经济;10．热熔胶在室温下为固体,加热到一定程度时变为较强粘性的液体,冷却后,将物体牢牢地粘在—起;如图甲是热熔胶枪的外形,其内部有2只相同的PTC 加热元件,电路如图乙;单只PTC 元件的电阻与温度的变化如图丙所示;扣动扳机能使固体胶条向前挤压,联动开关Ｓ同时倒向A 、B,枪门冒出胶液,松开扳机Ｓ同时倒向B 、C;1松开扳机时为预热状态,当温度为80℃时,电路中的电流是多少2当温度为180℃时,胶液有最佳粘性,已知一根胶条的质量为40g,若熔化1kg 胶需要吸收热量,试计算在正常情况下使用完一根胶条至少要多长时间3试根据PTC 特性定性分析该装置能使温度稳定在180℃附近的道理;。

2020-2021年电功率经典例题（word）一、电功率选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。

图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（）A. 电流表的示数减小B. 电压表的示数增大C. 电路总电阻增加D. 电路总功率减小【答案】B【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。

由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C不符合题意；A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，A 不符合题意；B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，B符合题意；D、由可知，电路总功率增大，D不符合题意。

故答案为：B。

【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时R阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI可知电路总功率的变化.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
