备战中考物理与电功率的综合计算问题有关的压轴题附详细答案

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

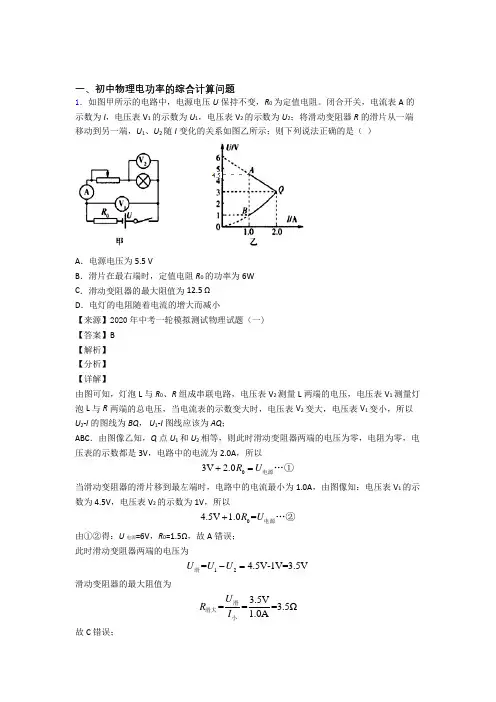

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

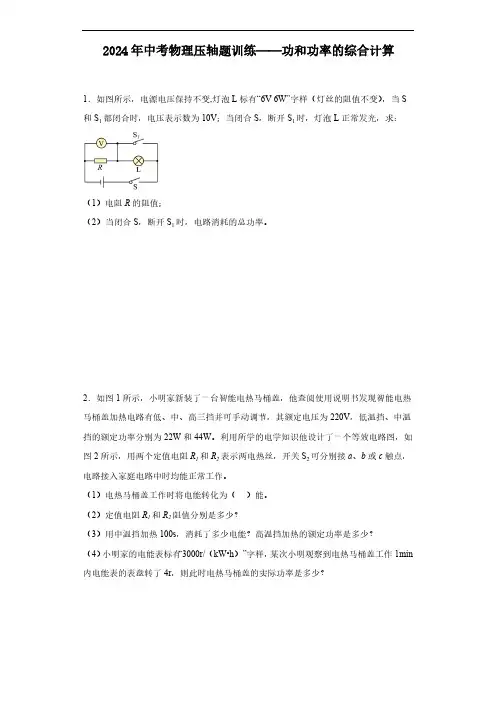

2024年中考物理压轴题训练——功和功率的综合计算1．如图所示，电源电压保持不变,灯泡L标有“6V 6W”字样（灯丝的阻值不变），当S 和S1都闭合时，电压表示数为10V；当闭合S，断开S1时，灯泡L正常发光，求：（1）电阻R的阻值；（2）当闭合S，断开S1时，电路消耗的总功率。

2．如图1所示，小明家新装了一台智能电热马桶盖，他查阅使用说明书发现智能电热马桶盖加热电路有低、中、高三挡并可手动调节，其额定电压为220V，低温挡、中温挡的额定功率分别为22W和44W。

利用所学的电学知识他设计了一个等效电路图，如图2所示，用两个定值电阻R1和R2表示两电热丝，开关S2可分别接a、b或c触点，电路接入家庭电路中时均能正常工作。

（1）电热马桶盖工作时将电能转化为（）能。

（2）定值电阻R1和R2阻值分别是多少？（3）用中温挡加热100s，消耗了多少电能？高温挡加热的额定功率是多少？（4）小明家的电能表标有“3000r/（kW•h）”字样，某次小明观察到电热马桶盖工作1min 内电能表的表盘转了4r，则此时电热马桶盖的实际功率是多少？3．一种烟雾报警装置，其简化电路如图所示，电源电压保持6V不变，R0=1kΩ，R为光敏电阻，R的阻值随光照强度的减弱而增大，当灵敏电流表示数减小到2mA时，装置将报警。

(1)报警时，光敏电阻R的阻值；(2)报警时，光敏电阻R的功率；额定电压/V220高温档880中温档440额定功率/W（1）灯泡L1的电阻．（2）在10s内，灯泡L1正常发光时消耗的电能．（3）灯泡L2的电阻．（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．6．如图甲所示的电路中，R1阻值为30Ω，电源电压保持不变．滑动变阻器R2的滑片从一端滑到另一端的过程中，测得R2的电功率与通过它的电流的关系如图乙所示．求:（1）电源电压；（2）滑动变阻器的最大阻值；（3）滑动变阻器的最大功率．频率50Hz 额定功率1000W 容量2kg9．如图所示的电路中，电源电压U=10V保持不变，R1是滑动变阻器，可调范围0﹣8Ω；灯泡L上标有“6V、6W”字样；AB段是由某种材料制成的粗细均匀的导体棒，其总长x0=0.12m，导体棒的电阻与长度满足R=kx，k是常量；滑片P与导体棒AB接触良好，忽略灯丝电阻随温度变化的影响．（1）求灯泡的电阻R L；（2）闭合开关S，将滑片P滑至B端，调节R1使灯泡正常发光，此时电流表示数I=2A，求k；（3）将滑片P移到A端，调节R1使其消耗的功率为4W，求电流表的示数．10．下表是某型号的家用电饭锅的铭牌，加热档额定功率模糊不清。

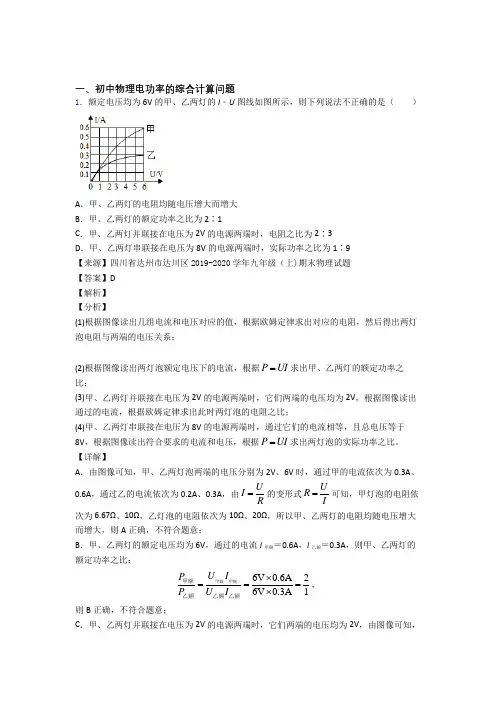

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

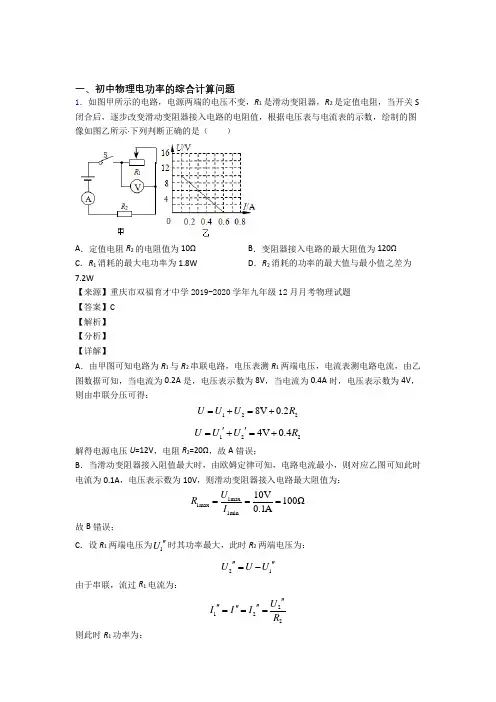

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。

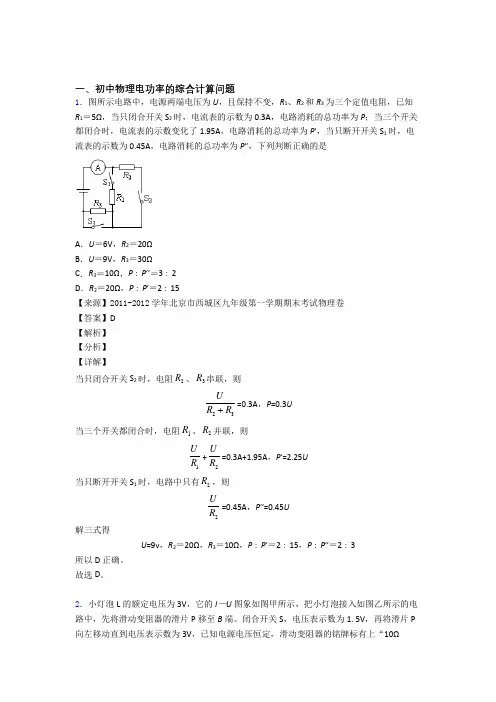

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A ”字样。

下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。

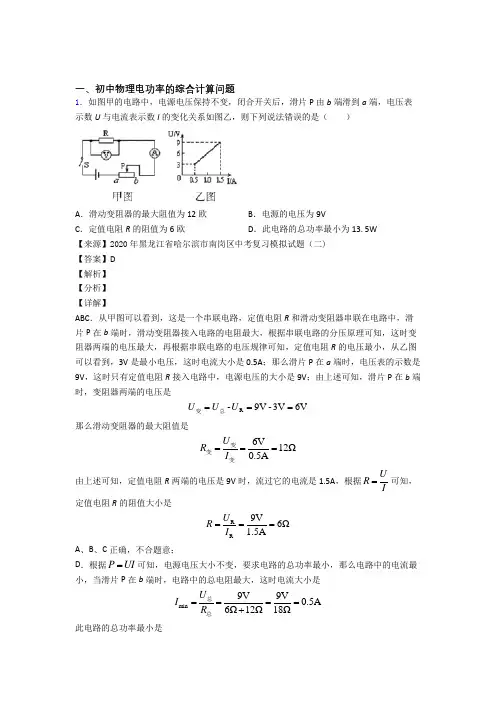

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D 【解析】 【分析】 【详解】ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V12Ω0.5AU R I ===变变变由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据UR I=可知，定值电阻R 的阻值大小是R R 9V6Ω1.5AU R I === A 、B 、C 正确，不合题意；D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是min min 9V 0.5A 4.5W P U I ==⨯=总电路的总功率最小是4.5W ，D 错误，符合题意。

故选D 。

2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。

图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。

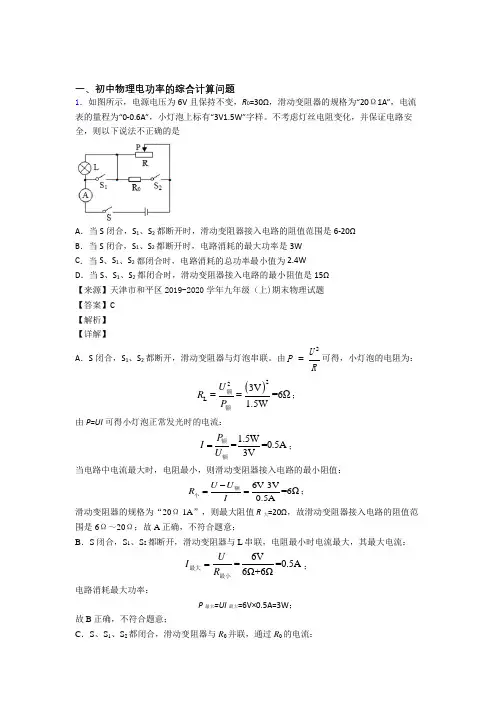

一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。

不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω 【来源】天津市和平区2019-2020学年九年级（上)期末物理试题 【答案】C 【解析】 【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。

由2U P R=可得，小灯泡的电阻为：()22L 3V =6Ω1.5WU R P ==额额；由P=UI 可得小灯泡正常发光时的电流：1.5W==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：6V-3V=6Ω0.5AU U R I-==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率：P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V=0.2A 30ΩUIR==；当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A20ΩUIR==最大；则干路上的电流：I最小=I1+I2=0.2A+0.3A=0.5A；电路消耗的总功率最小值：P最小=UI最小=6V×0.5A=3W，故C不正确，符合题意；D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：6V=10Ω0.6AURI==总；滑动变阻器与R0并联，则：111R R R=+滑总，即：11=10Ω30Ω1R+滑，解得R滑=15Ω．故D正确，不符合题意。

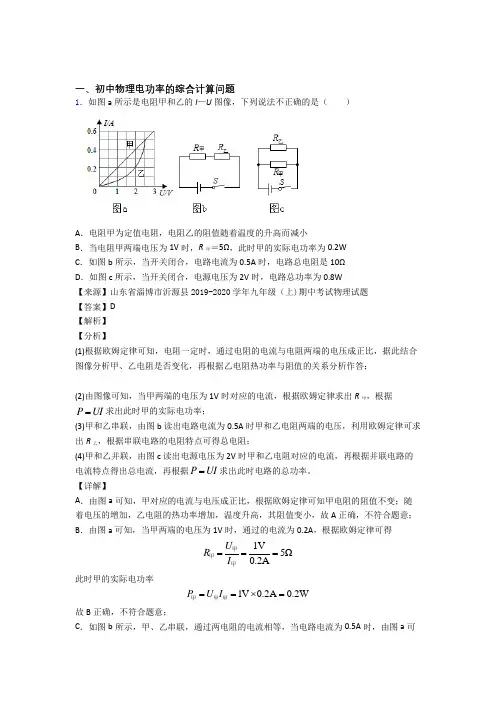

一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4A I=甲，0.2A I=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。

一、初中物理电功率的综合计算问题1．将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来(灯丝电阻不随温度变化) ，接在电压为6V 的电源两端，接通电路后，以下说法正确的是 A ．通过甲灯泡电流大，所以甲灯比乙灯亮 B ．两只小灯泡都能正常发光 C ．甲、乙两灯的两端电压之比为3: 2D ．乙灯的实际功率为0.72W ，电路的总功率为1.2W【来源】山东省枣庄市第七中学2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．将甲、乙串联在电压为6V 的电源两端，通过的电流相等，故A 项错误；B ．跟据P=UI 可知甲、乙正常工作的电流：3W 0.5A 6VP I U ===甲甲甲， 2W 1A 6V 3P I U ===乙乙乙， 将两灯串联，只能提供一个电流，两个灯泡不可能都正常发光，故B 项错；C ．根据2U P R=可得甲、乙的电阻：()226V ==12Ω3W U R P =甲甲甲，()226V ==18Ω2W U R P =乙乙乙， 串联电流相等，根据U=IR 可得它们两端电压之比为：::12Ω:18Ω2:3U U IR IR ''===甲乙甲乙，故C 项错误；D ．串联电路总电阻等于分电阻之和，则将它们串联以后的总电阻为：R 总=R 甲+R 乙=12Ω+18Ω=30Ω，则电路电流为：6V=0.2A 30ΩU I R ==总 根据P=I 2R 可得它们各自消耗的实际功率：()220.2A 12Ω=0.48W P I R ==⨯甲甲实，()220.2A 18Ω=0.72W P I R ==⨯乙乙实， 则电路的总功率为：=+=0.48W+0.72W=1.2W P P P 总甲实乙实， 故D 项正确；2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。

当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。

当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W 【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题【答案】B【解析】【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。

【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源 -----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源 --------(5) 联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误； D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W 不是4.5W 所以D 错误。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比12333 52I III I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．如图甲所示电路，电源电压不变。

R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，将滑动变阻器的滑片从最右端逐步滑到最左端，根据电压表与电流表的示数，绘制的图像如图乙所示。

下列判断正确的是（）A．电路消耗电功率的最大值为7.2W B．变阻器R接入电路的最大阻值为120ΩC．定值电阻R2的电阻值为20ΩD．电源电压为12V【来源】2020年山东省青岛市西海岸新区中考一模物理试题【答案】ACD 【解析】 【分析】 【详解】BC ．由电路图可知，当滑片位于最左端时，电路为2R 的简单电路，此时电路中的电流最大，由乙图可知0.6A I =大由UI R=可得，电源的电压 220.6A U I R R 大==⨯……①当滑片位于最右端时，滑动变阻器的最大阻值1R 与电阻2R 串联，电压表测1R 两端的电压，此时电路中的电流最小；由乙图可知110V U = 0.1A I =小变阻器1R 的最大阻值1110V 100Ω0.1AU R I 大小=== 因串联电路中总电压等于各分电压之和，则电源的电压12210V 0.1A U U I R R =+=+⨯小……②由①②可得220.6A 10V 0.1A R R ⨯=+⨯解上式可得220ΩR =故B 错误，C 正确； D ．电源的电压20.6A 0.6A 20Ω12V U R =⨯=⨯=故D 正确；A ．电流最大时，电路消耗的最大电功率0.6A 12V 7.2W P I U ==⨯=大大故A 正确。

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。

下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻1.530.5滑滑V =ΩAU R I ''=='故D 正确。

一、初中物理电功率的综合计算问题1．在如图（a ）所示的电路中，电源电压U 0保持不变，R 0为定值电阻，移动滑动变阻器R 的滑片P ，电压表和电流表示数的部分U —I 关系图象如图（b ）所示，则下列说法正确的是（ ）①电压表示数为5V 时，R 消耗的电功率最大 ②滑动变阻器的总阻值为20Ω③电压表示数为5V 和4V 时，R 消耗的总功率相等 ④电压表示数为4V 时，R 0消耗的电功率最小 A ．①② B ．②③C ．①③D ．②④【来源】2020年四川省绵阳地区中考一模物理试题【答案】B 【解析】 【分析】利用并联电路总电阻与各分电阻的关系，据图分析并联电路的电流、电压关系，再选用欧姆定律，电功率公式进行计算。

【详解】①由图(b)可知，电压表示数为5.0V 时，5.0V 0.5A 2 5.0W R R P U I ==⨯⨯=总总而电压表示数为4.0V 时，则4.0V (1A+0.25A)5.0W R RP U I '''==⨯=总总 故①错误；②由于P 在中点时，R 左、右两部分并联电阻最大，两端电压最大5V ，两边电流相等，均为0.5A 。

所以5V=100.5AU R R I ===Ω右左 故R =20Ω。

故②正确；③在①中已算出电压表示数为5V 和4V 时，R 消耗的总功率相等；故③正确；④由于R 0在干路上，且为定值电阻，由20P I R =，4V 时干路电流1.25A ，大于5V 时的干路电流1A ，所以4V 时R 0的消耗功率不是最小，故④错误。

只有②③正确。

故选B 。

2．如图所示的电路中，电源电压12V且保持不变，灯丝电阻不随温度变化，灯泡L的额定功率为7.2W。

当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光；当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是20ΩC．当开关S1闭合S2断开时，电阻R的功率是1.6WD．I1∶I2=9∶4【来源】四川省成都南开为明学校2019-2020学年九年级4月月考物理试题（在线考试)【答案】BD【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压为12V，电路中的电流I1=7.2W12VPU=额=0.6A灯泡的电阻R L=112V 0.6AUI==20Ω故A正确，不符合题意；BC．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2L3.2W =20PRΩ实=0.4A 电路中的总电阻R总=212V 0.4AUI==30ΩR的阻值R=R总-R L=30Ω-20Ω=10Ω电阻R的功率P R=I22R=(0.4A)2×10Ω=1.6W 故B错误，符合题意，C正确，不符合题意；D．两次通过灯泡的电流之比I1∶I2=0.6A∶0.4A=3∶2故D 错误，符合题意。

一、初中物理电功率的综合计算问题1．甲、乙两个灯泡分别标有“6V 3W ”和“3V 3W ”，若灯丝的电阻不变，将它们连接到电路中保证两灯都安全，下列说法正确的是（ ）A ．甲乙串联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WB ．甲乙并联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WC ．甲乙串联后接入电路，若其中一个正常工作，乙消耗的电功率是0.75WD ．甲乙并联后接入电路，若其中一个正常工作，甲消耗的电功率是3W 【来源】2019年黑龙江省哈尔滨市南岗区中考一模理综物理试题 【答案】C 【解析】 【分析】 【详解】AC ．由“6V 3W ”知甲灯泡的额定电流3W =0.5A 6V P I U ==甲甲甲 电阻6V=12Ω0.5AU R I ==甲甲甲 由“3V 3W ”知乙灯泡的额定电流3W =1A 0.5A 3VP I U ==乙乙乙＞ 电阻3V=3Ω1AU R I ==乙乙乙 两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I =0.5A ，甲灯正常发光，由电阻的串联和欧姆定律，电源电压U=I 甲(R 甲+R 乙)=0.5A×(12Ω+3Ω)=7.5V乙消耗的功率P 乙=I 2R 乙=(0.5A)2×3Ω=0.75W甲和乙消耗的总功率P 总1=UI =7.5V×0.5A=3.75W故A 错误，C 正确；BD ．甲乙并联后接入电路，若其中一个正常工作，根据并联电路电压的规律，乙正常工作，甲消耗的功率是()223V =0.75W 12ΩU P R ==乙甲实甲两灯泡并联时，流过甲的电流'3V=0.25A 12ΩU I R ==乙甲甲 流过乙的电流'1A I =乙根据并联电路电流的规律，则干路电流'''0.25A +1A =1.25A I I I =+=甲乙甲乙并联后接入电路，甲和乙消耗的总功率P 总2=U 乙I ′=3V×1.25A=3.75W故BD 错误。

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

一、初中物理电功率的综合计算问题1．将两个定值电阻串联接到电压为 U 的电源两端，R 1 消耗的功率为 P 1，R 2 消耗的功率为 3P 1．将这两个定值电阻并联接在电压为U 的电源两端时，下列说法中正确的是（ ） A ．R 1 与 R 2 的电阻之比为 3：1 B ．并联时通过 R 1 与 R 2 的电流之比为 1：1 C ．并联时 R 2 消耗的功率为163P 1 D ．并联时两电阻消耗的总功率为163P 1 【来源】湖南省长沙市广益实验中学2019-2020学年九年级（下)开学考试物理试题【答案】C 【解析】 【详解】A ．串联电流相等，由2=P I R 可知，两电阻功率之比等于电阻之比，即：111221133R P P R P P ===； 故A 错误；B ．并联电压相等，电阻与电流成反比，即：122131I R I R ==； 故B 错误；C ．在串联中时，R 1 消耗的功率：()2222111121211164U U U P I R R R R R R R ⎛⎫==== ⎪+⎝⎭； 所以有：211=16U P R ；并联时R 2消耗的功率：2221121116=16333U U P P P R R '==⨯=；故C 正确； D ．并联时总功率：2211111216464=1616333U U P P P P P R R +=+=⨯=总； 故D 错误。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。

已知P 2：P 3= 9∶5，则 （ ）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】 【分析】 【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．如图甲所示电路，闭合开关后，当滑动变阻器的滑片从最左端a 滑到最右端b 的过程中，电流表示数I 与电压表示数U 的关系图象如图乙所示，则下列说法正确的是（ ）A ．滑动变阻器的最大电功率为0.8WB ．定值电阻R 0的阻值为10ΩC ．当滑片在a 端时，R 0的功率为0.4WD ．当滑片在b 端时，电路的总功率为1.2W【来源】辽宁省沈阳市和平区2019-2020学年九年级（上)期末测试物理试题 【答案】BD 【解析】 【分析】 【详解】由电路图可知，R 0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
