中考物理电功率的综合计算问题(大题培优 易错 难题)附详细答案

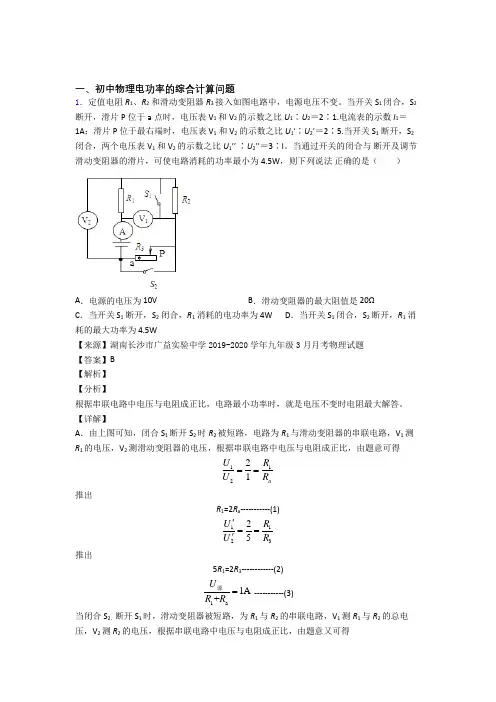

一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。

当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。

当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。

【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231UR R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。

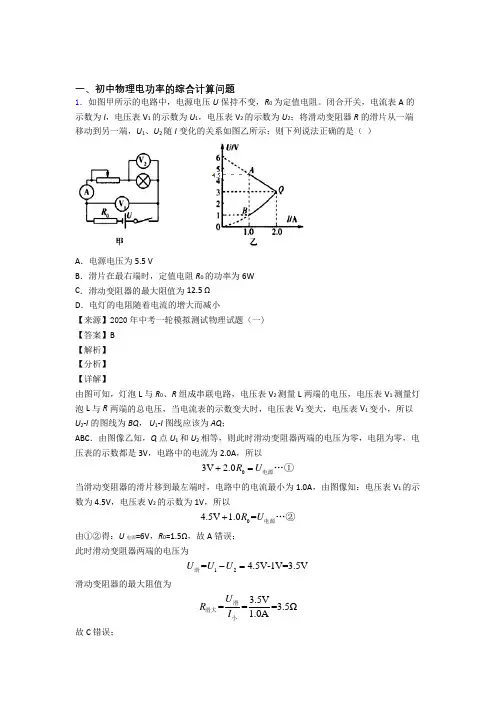

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

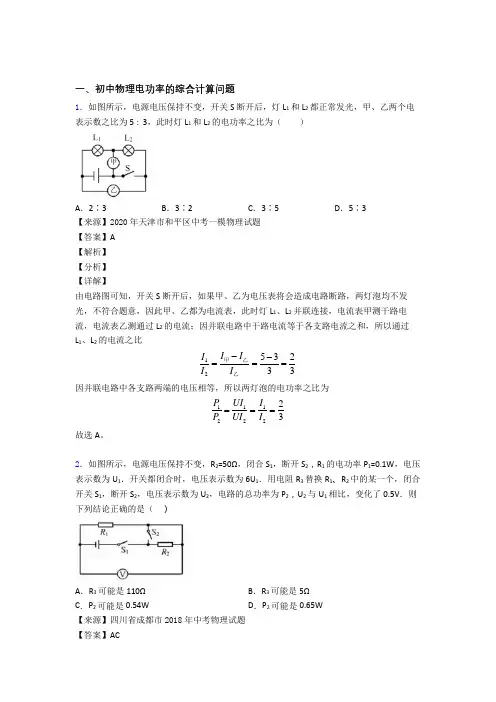

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比12333 52I III I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．如图所示，电源电压保持不变，R2=50Ω，闭合S1，断开S2，R1的电功率P1=0.1W，电压表示数为U1．开关都闭合时，电压表示数为6U1．用电阻R3替换R1、R2中的某一个，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2，U2与U1相比，变化了0.5V．则下列结论正确的是（）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54W D．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】由电路图知道，开关都闭合时，电路中只有R1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U=6U1；当闭合S1，断开S2时，R1与R2串联，电压表测R1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R2两端的电压是：U R2 =U-U1 =6U1 -U1 =5U1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U1/R1=U R2/R2，即U1/R1=5U1/50Ω，故R1=10Ω；又因为R1的电功率是P1=0.1W，所以，由P=I2 R知道，此时电路中的电流是：I=，根据串联电路的特点知道，电源的电压是：U=I（R1 +R2）=0.1A×（10Ω+50Ω）=6V，所以U1 =U/6=6V/6=1V，当用电阻R3替换R1后，闭合开关S1断开S2时，R2与R3串联，电压表测R3两端的电压；（1）若U2与U1相比增加了0.5V，则电压表的示数U2 =1.5V，R2两端的电压U R2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．3．如图所示，电源电压恒为6V，小灯泡L标有“4V 1.6W”字样（阻值保持不变），R1=20Ω。

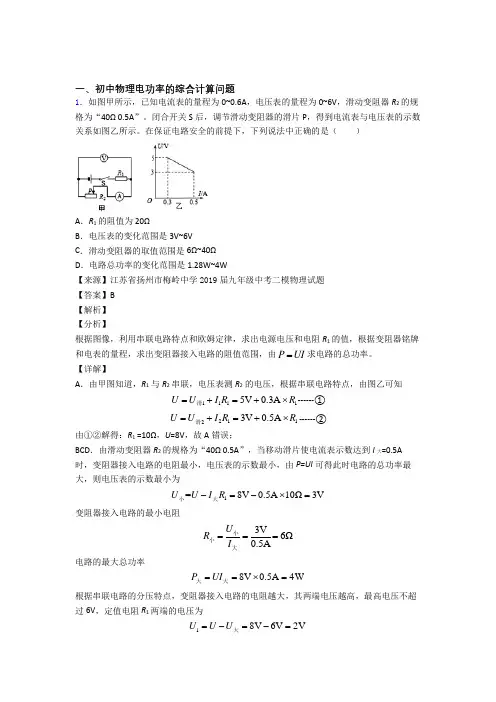

一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。

当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测)【答案】D【解析】【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。

【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V 300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。

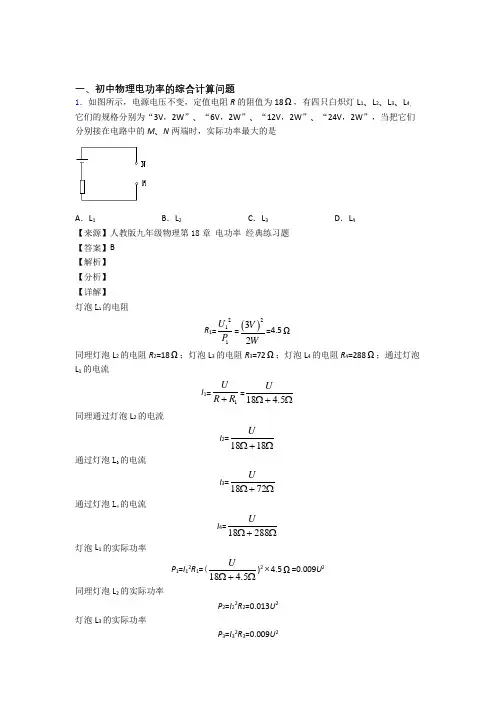

一、初中物理电功率的综合计算问题1．如图所示，电源电压不变，定值电阻R 的阻值为18Ω，有四只白炽灯L 1、L 2、L 3、L 4，它们的规格分别为“3V ，2W ”、“6V ，2W ”、“12V ，2W ”、“24V ，2W ”，当把它们分别接在电路中的M 、N 两端时，实际功率最大的是A ．L 1B ．L 2C ．L 3D ．L 4【来源】人教版九年级物理第18章 电功率 经典练习题【答案】B 【解析】 【分析】 【详解】 灯泡L 1的电阻R 1=211U P =()232V W =4.5Ω同理灯泡L 2的电阻R 2=18Ω；灯泡L 3的电阻R 3=72Ω；灯泡L 4的电阻R 4=288Ω；通过灯泡L 1的电流I 1=1U R R +=18 4.5U Ω+Ω同理通过灯泡L 2的电流I 2=1818UΩ+Ω通过灯泡L 3的电流I 3=1872UΩ+Ω通过灯泡L 4的电流I 4=18288UΩ+Ω灯泡L 1的实际功率P 1=I 12R 1=(18 4.5UΩ+Ω)2⨯4.5Ω=0.009U 2同理灯泡L 2的实际功率P 2=I 22R 2=0.013U 2灯泡L 3的实际功率P 3=I 32R 3=0.009U 2灯泡L 4的实际功率P 4=I 42R 4=0.003U 2所以实际功率最大的是灯泡灯泡L 2，故选B 。

2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。

下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。

一、初中物理电功率的综合计算问题1．如图所示，电源电压不变，定值电阻R 的阻值为18Ω，有四只白炽灯L 1、L 2、L 3、L 4，它们的规格分别为“3V ，2W ”、“6V ，2W ”、“12V ，2W ”、“24V ，2W ”，当把它们分别接在电路中的M 、N 两端时，实际功率最大的是A ．L 1B ．L 2C ．L 3D ．L 4【来源】人教版九年级物理第18章 电功率 经典练习题【答案】B 【解析】 【分析】 【详解】 灯泡L 1的电阻R 1=211U P =()232V W =4.5Ω同理灯泡L 2的电阻R 2=18Ω；灯泡L 3的电阻R 3=72Ω；灯泡L 4的电阻R 4=288Ω；通过灯泡L 1的电流I 1=1U R R +=18 4.5U Ω+Ω同理通过灯泡L 2的电流I 2=1818UΩ+Ω通过灯泡L 3的电流I 3=1872UΩ+Ω通过灯泡L 4的电流I 4=18288UΩ+Ω灯泡L 1的实际功率P 1=I 12R 1=(18 4.5UΩ+Ω)2⨯4.5Ω=0.009U 2同理灯泡L 2的实际功率P 2=I 22R 2=0.013U 2灯泡L 3的实际功率P 3=I 32R 3=0.009U 2灯泡L 4的实际功率P 4=I 42R 4=0.003U 2所以实际功率最大的是灯泡灯泡L 2，故选B 。

2．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在图甲中灯L １的功率为4W ，在图乙中灯L １的功率为9W 。

设灯丝电阻不变。

下列说法中正确的是A ．甲、乙两图电路消耗的总功率之比是3:2B ．甲、乙两图中灯L 1两端的电压之比是2:3C ．L 1、L 2两灯灯丝电阻之比是2:1D ．乙图中灯L 1、L 2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题 【答案】BC 【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='， 解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ，故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L1、L2两灯灯丝电阻之比是：11 2222 311 3UR UR U U===，故C正确；D．乙图中灯L1、L2并联，两端电压相等，由2UPR=知道，灯L1、L2的功率之比是：2121221212UR RU RPPR'==='，故D错误；A．甲电路中电流是：12222=23U U UIR R R R R==++串乙电路中电流是：122223=22U U U U UIR R R R R+=+=并，由P=UI知道，甲、乙两图电路消耗的总功率之比是：2232=392UUP RUP UR⨯=⨯甲乙，故A错误。

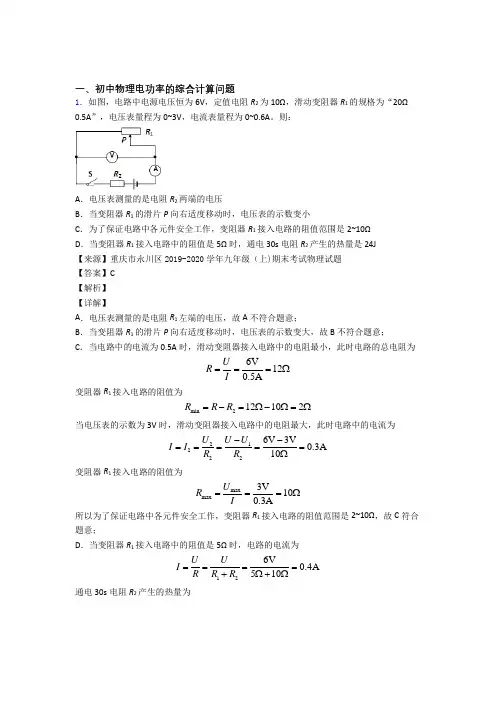

一、初中物理电功率的综合计算问题1．如图，电路中电源电压恒为6V ，定值电阻R 2为10Ω，滑动变阻器R 1的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6A 。

则：A ．电压表测量的是电阻R 2两端的电压B ．当变阻器R 1的滑片P 向右适度移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 1接入电路的阻值范围是2~10ΩD ．当变阻器R 1接入电路中的阻值是5Ω时，通电30s 电阻R 2产生的热量是24J 【来源】重庆市永川区2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．电压表测量的是电阻R 1左端的电压，故A 不符合题意；B ．当变阻器R 1的滑片P 向右适度移动时，电压表的示数变大，故B 不符合题意；C ．当电路中的电流为0.5A 时，滑动变阻器接入电路中的电阻最小，此时电路的总电阻为6V 120.5AU R I ===Ω 变阻器R 1接入电路的阻值为min 212102R R R =-=Ω-Ω=Ω当电压表的示数为3V 时，滑动变阻器接入电路中的电阻最大，此时电路中的电流为212226V 3V0.3A 10U U U I I R R --=====Ω变阻器R 1接入电路的阻值为max max 3V100.3AU R I ===Ω 所以为了保证电路中各元件安全工作，变阻器R 1接入电路的阻值范围是2~10Ω，故C 符合题意；D ．当变阻器R 1接入电路中的阻值是5Ω时，电路的电流为126V 0.4A 510U U I R R R ====+Ω+Ω通电30s 电阻R 2产生的热量为()22220.4A 1030s 48JQ I R t ==⨯Ω⨯=故D 错误。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

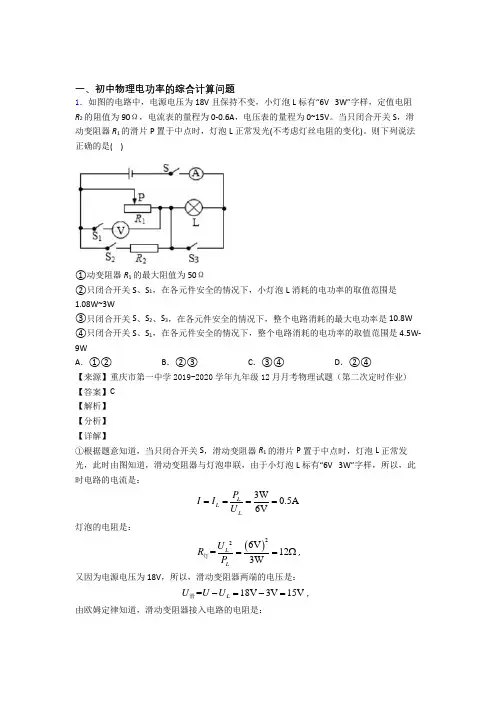

一、初中物理电功率的综合计算问题1．如图的电路中，电源电压为18V 且保持不变，小灯泡L 标有“6V 3W”字样，定值电阻R 2的阻值为90Ω，电流表的量程为0-0.6A ，电压表的量程为0~15V 。

当只闭合开关S ，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光(不考虑灯丝电阻的变化)。

则下列说法正确的是( )①动变阻器R 1的最大阻值为50Ω②只闭合开关S 、S 1，在各元件安全的情况下，小灯泡L 消耗的电功率的取值范围是1.08W~3W③只闭合开关S 、S 2、S 3，在各元件安全的情况下，整个电路消耗的最大电功率是10.8W ④只闭合开关S 、S 1，在各元件安全的情况下，整个电路消耗的电功率的取值范围是4.5W-9W A ．①② B ．②③C ．③④D ．②④【来源】重庆市第一中学2019-2020学年九年级12月月考物理试题（第二次定时作业)【答案】C 【解析】 【分析】 【详解】①根据题意知道，当只闭合开关S ，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光，此时由图知道，滑动变阻器与灯泡串联，由于小灯泡L 标有“6V 3W”字样，所以，此时电路的电流是：3W 0.5A 6VL L L P I I U ==== 灯泡的电阻是：()226V =123WL L U R P ==Ω灯, 又因为电源电压为18V ，所以，滑动变阻器两端的电压是：=18V 3V 15V L U U U -=-=滑，由欧姆定律知道，滑动变阻器接入电路的电阻是：115V ==3020.5AR R =Ω滑， 滑动变阻器的最大阻值是60Ω，故①错误；②只闭合开关S 、S 1，在各元件安全的情况下，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，根据题意知道，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光，此时灯泡功率最大，当滑动变阻器R 1的滑片P 置于最左端时，灯泡两端的电压最小，功率最小，此时灯泡两端的电压是：18V==123V 6012L L U U R R R ⨯Ω=+Ω+Ω灯滑故此时灯泡的功率是：()()223V ==0.7512LU P W R '=Ω灯小即小灯泡L 消耗的电功率的取值范围是0.75W~3W ，故②错误；③只闭合开关S 、S 2、S 3，则R 1与R 2并联，灯泡被短路，电流表测量干路电流，移动滑动变阻器R 1的滑片P 使电流表示数为0.6A 时，电路消耗的电功率最大，由于电源电压为18V 且保持不变，所以，电路消耗的电功率是：18V 0.6A=10.8W P UI ==⨯故③正确；④只闭合开关S 、S 1，在各元件安全的情况下，滑动变阻器与灯泡串联，当灯泡L 正常发光时，电路电流最大，此时电路消耗的电功率最大，18V 0.5A=9W P UI ==⨯最大最大；当滑动变阻器全部接入电路时，电路电阻最大，由欧姆定律知道，电流最小，此时电路消耗的电功率最小，==6012=72R R R +Ω+ΩΩ滑最大灯，由2U P R=知道，电路消耗的最小电功率是：()2218V ==4.5W 72U P R =Ω最小最大 即整个电路消耗的电功率的取值范围是4.5W-9W ，故④正确； 综上所述，只有C 符合题意。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。

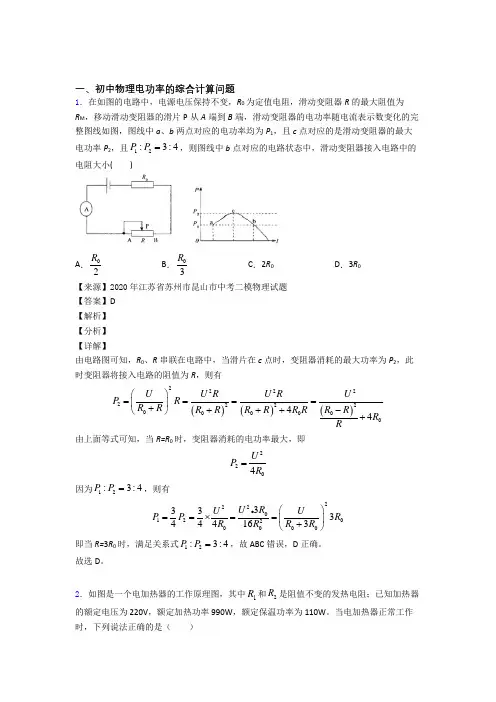

一、初中物理电功率的综合计算问题1．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P =，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 0【来源】2020年江苏省苏州市昆山市中考二模物理试题 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 0、R 串联在电路中，当滑片在c 点时，变阻器消耗的最大功率为P 2，此时变阻器将接入电路的阻值为R ，则有()()()2222222200000044U U R U R U P R R R R R R R R R R R R R⎛⎫==== ⎪++++-⎝⎭+ 由上面等式可知，当R=R 0时，变阻器消耗的电功率最大，即2204U P R =因为12:3:4P P =，则有2220120200003333444163U R UU P P R R R R R ⎛⎫==⨯== ⎪+⎝⎭ 即当R=3R 0时，满足关系式12:3:4P P =，故ABC 错误，D 正确。

故选D 。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．如图所示的电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1=10 Ω。

当只闭合开关S 2时，电流表的示数为0.3 A ，电路消耗的总功率为P ，R 2消耗的电功率为P 2；当三个开关都闭合时，电流表的示数改变了1.5 A ，电路消耗的总功率为P '，R 2消耗的电功率为P 2'。

当只断开开关S 1时，电流表的示数为0.6 A 。

下列判断正确的是（ ）A ．U =12 V ，R 2=20ΩB ．U =9 V ，R 3 =30 ΩC ．R 3=15 Ω，P 2:P 2'=1:4D ．R 2 =20Ω，P : P '=1:6【来源】【万唯】2019年贵州省遵义市初中毕业生学业（升学)统一考试综合理科（物理部分)试题（白卷) 【答案】AD 【解析】 【详解】当只闭合开关S 2时，等效电路图如图1所示；当三个开关都闭合时，等效电路图如图2所示；当只断开开关S 1时，等效电路图如图3所示。

一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。

当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。

故选D 。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即1229 1R RR+=所以1281RR=故C错误；D．只闭合开关S，加热器处于保温状态，两电阻串联，保温功率为110W，则2212(220V)=440Ω110WUPR R+==额保温当实际电压为200V时，实际功率约为2122(200V)=90.9W440ΩUR RP=≈+额实故 D正确；故选BD。

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。

不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω【来源】天津市和平区2019-2020学年九年级（上)期末物理试题【答案】C【解析】【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。

由2U P R=可得，小灯泡的电阻为： ()22L 3V =6Ω1.5W U R P ==额额； 由P=UI 可得小灯泡正常发光时的电流： 1.5W ==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值： 6V-3V =6Ω0.5A U U R I -==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V ==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率： P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V=0.2A 30ΩUIR==；当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A20ΩUIR==最大；则干路上的电流：I最小=I1+I2=0.2A+0.3A=0.5A；电路消耗的总功率最小值：P最小=UI最小=6V×0.5A=3W，故C不正确，符合题意；D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：6V=10Ω0.6AURI==总；滑动变阻器与R0并联，则：111R R R=+滑总，即：11=10Ω30Ω1R+滑，解得R滑=15Ω．故D正确，不符合题意。

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

一、初中物理电功率的综合计算问题1．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。

下列说法中正确的是（）A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4WC．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A【来源】北京市东城区2019-2020学年九年级（上)期末考试物理试题【答案】B【解析】【详解】A．定值电阻R的阻值大小不变，由UIR=可知1I UR=⋅，因1R的大小不变，那么定值电阻的I-U图像应该是过原点的直线，即① 是定值电阻的I-U图像；而小灯泡L的阻值随温度的变化而变化，那么② 是小灯泡的I-U图像；A错误；B．当通过定值电阻R的电流为0.2A时，由图像可知，此时定值电阻R的电压是2V，那么它消耗的电功率是2V0.2A0.4WP UI==⨯=B正确；C．从图中可以看到，当把定值电阻R和小灯泡L串联后，电流是0.5A时，定值电阻R两端的电压是5V，小灯泡L的电压是4V，这时刚好符合电源电压恒为9V的电路，电流是0.5A，不是0.4A，C错误；D．当定值电阻R和小灯泡L并联在电压为4V电路中，从图中可以看到，定值电阻R的电流是0.4A，小灯泡L的电流是0.5A，电路中总电流为0.9A，D错误。

2．如图是一个电加热器的工作原理图，其中1R和2R是阻值不变的发热电阻；已知加热器的额定电压为220V，额定加热功率990W，额定保温功率为110W。

当电加热器正常工作时，下列说法正确的是（）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。

一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题【答案】D【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V 052AΩ.U R I ===甲甲甲 此时甲的实际电功率 1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V ，根据UR I=可知，此时甲乙的阻值相同，则电路总电阻 5Ω5Ω10ΩR R R =+=+=甲乙故C 正确，不符合题意；D ．如图c 所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V 时，由图a 可知0.4A I =甲，0.2A I =乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A 0.2A 0.6A I I I =+=+=甲乙则此时电路的总功率2V 0.6A 1.2W P UI ==⨯= 故D 错误，符合题意。
