108个现场施工质量案例通病，全是真实照片，工程人必学收藏吧A. 主体结构部分原因分析：承台地脚螺栓定位时，桩内锚固钢筋被割断。

解决办法：将桩锚固钢筋补强，达到要求。

预防控制：地脚螺栓定位时，对影响螺栓定位的桩钢筋合理布置。

原因分析：框架柱钢筋电闸压力焊不合格，截断后重新施工造成钢筋截面接头率大于50%。

解决办法：柱插筋锚固达到受力要求。

预防控制：严格控制电闸压力焊施工质量。

原因分析：框架柱与梁交接处缺少核芯箍筋。

解决办法：补加U型箍筋。

预防控制：施工前做钢筋交底杜绝此类事情发生。

原因分析：水稳摊铺前地脚螺栓未作保护，致使承台地脚螺栓破坏变形，且地梁附近水稳碾压不密实。

解决办法：宜先砌筑隔墙300至400mm,起到保护作用，然后隔墙根部采用人工夯实。

预防措施：做护笼或者调整施工顺序。

原因分析：窗上口距离框架梁底较近，过梁施工困难，质量很难控制，隐患大。

解决办法：采用膨胀混凝土浇筑，严格控制该部位施工质量。

预防控制：采用挂板与梁一起浇筑。

原因分析：外墙砖排布为事先确定好，致使窗口尺寸改动，留下隐患。

解决办法：加强窗口保温施工质量。

预防措施：确定外墙砖排布之后，再进行窗口砌筑并严格控制洞口尺寸原因分析：停车场部位围栏基础墩与厂区内陆坪标高高差过大，影响美观。

解决办法：将围栏基础降低至合理标高。

预防措施：细化标高或者做断面。

原因分析：此处为现场办公室，原设计中没有窗户，导致办公室人员不能观察工厂内的生产情况，后在此处二次开窗，造成不必要的浪费，影响工期。

预防措施：施工时充分考虑现场实际情况，及时与设计沟通，加强对现场的控制。

原因分析：砌筑时预留洞口过大，填塞后边缘容易开裂。

解决办法：采用膨胀砂浆将填塞密实。

预防控制：加强对洞口尺寸的复核。

【现场图片1多张】必看施工现场质量缺陷【带分析】

很多人都会说：施工本身就是非常粗糙的，因为测量工具的差异、人员素质的高低，工地有各种各样的质量问题都非常正常。

那么，我想说：这些人一定不是专业的！因为他们不知道，施工是可以细化的，任何一个环节都有相应的规定，只是大部分工地不能严格按照规定施工，使得施工过程中出现的问题竟成了常见病，大家见惯不惯了！近几年施工问题屡增不减，大多是企业为了追逐利益，当然还有工作人员懒惰问题。

如何减少我们所谓的施工通病，成了经久不衰的话题。

下面这套图是在一个搞施工的朋友电脑里发现的，大多是刚毕业那两年拍的，他说留着这些东西，不只是要从中找通病，找问题，也在警醒自己，施工马虎不得，我们做这种工作就肩负这份责任，不能让施工的通病也蔓延到自己的骨子里。

一共100多张图，都看完需要点耐心，希望大家看完的没看完的都能有一点点的思考。

纵筋采用热熔方式切断.jpg (131.46 KB, 下载次数: 124)板面抹压不到位，上人过早.jpg (99.52 KB, 下载次数: 23)标养室无门.jpg (60.08 KB, 下载次数: 22)部分暗柱钢筋位移.jpg (143.9 KB, 下载次数: 23)部分剪力墙开裂.jpg (63.34 KB, 下载次数: 20)部分剪力墙振捣不密实.jpg (47.49 KB, 下载次数: 17)部分楼板开裂.jpg (32.26 KB, 下载次数: 14)部分楼层，现浇混凝土楼板裂缝现象严重.jpg (55.29 KB, 下载次数: 15)部分梯段板厚度不足.jpg (42.24 KB, 下载次数: 15)电渣压力焊未顺肋焊.jpg (78.81 KB, 下载次数: 19)顶板混凝土不密实.jpg (133.36 KB, 下载次数: 17)钢筋采用短钢筋搭接.jpg (84.29 KB, 下载次数: 18)钢筋堆放混乱，未分区，无标识牌.jpg (105.79 KB, 下载次数: 15)钢筋堆放整齐.jpg (177.83 KB, 下载次数: 11)钢筋锚固方向错误.jpg (132.57 KB, 下载次数: 15)钢筋移位.jpg (104.1 KB, 下载次数: 11)钢筋直螺纹连接规范.jpg (176.82 KB, 下载次数: 19)钢筋状态标识牌不齐全.jpg (143.22 KB, 下载次数: 10)高低差处现浇板成型质量差，混凝土不密实.jpg (83.2 KB, 下载次数: 16)个别机械连接接头外露丝扣数超标.jpg (137.69 KB, 下载次数: 26)构件鼓模，修补后露筋.jpg (90.41 KB, 下载次数: 12)构造柱钢筋搭接未绑扎，且在箍筋外.jpg (85.62 KB, 下载次数: 17)构造柱箍筋弯钩不足135°.jpg (57.86 KB, 下载次数: 15)构造柱植筋定位不对.jpg (46.18 KB, 下载次数: 13)箍筋弯钩的平直段长度不足.jpg (80.59 KB, 下载次数: 11)箍筋未有效套住纵筋，绑扎不到位.jpg (107.54 KB, 下载次数: 13)鼓膜、漏浆、接茬不平.jpg (54.07 KB, 下载次数: 13)混凝土砌块堆放未架空，无防潮、防雨淋措施.jpg (72.92 KB, 下载次数: 12)。

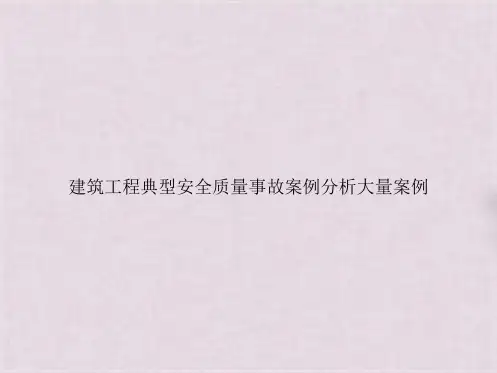

2024年建筑工程典型安全质量事故案例分析大量案例(共103张PPT)

武汉市“9.13”电梯坠落重大事故（2021年）
武汉市某工程，一载满粉刷工人的电梯，在上升过程中突然失控，直冲到34层顶层后，电梯钢绳突然断裂，厢体呈自由落体直接坠
到地面，造成梯笼内的19人全部死亡。
• 原因一：违规操作、超载（施工升降机标注核定人数12人，当天上了19人，且为工人自行操作上下）。
原因二：未严格进行监测（地面已出现裂缝，未重视）
其他：瞒报事故（违反《生产安全事故报告和调查处理条例》第九条“事故发生后，事故现场有关人员应当立即向本单位负责人报告；单位负责人接到报告后，应当于1小时内向事故发生地县级以上人民政府安全生产监督管理部门和负有安全生产监督管理职责的有关部门报告。）
• 原因一：底板上下钢筋同时铺设，临时支撑不足。
• 原因二：板顶临时堆载过多。
• 三点教训：
• 1、上下交叉作业时应确保支撑系统牢固并提供足够的支撑能力。 • 2、作业面上不应堆放过多的物品。
• 3、必须在确保安全的前提下才能赶工。
临桂县“7.1”高处坠落事故（2021年）
桂林市临桂县某工程，外墙线条装饰工人从5 楼25层坠落到地面死亡。
• 四点教训：
• 1、梁、板、柱不宜同时浇筑混凝土。 • 2、外架不能做支撑系统，拉结应规范牢固。 • 3、支撑系统木立杆尾径应不小于8CM。 • 4、错误的操作不一定酿成事故，但事故一定是错误的操作造成的（必须
时刻谨记！）。
天等“6.18”坍塌事故（2021年）
崇左市天等县某新建厂房发生整体坍塌，3名工人当场死亡。
柳东新区“9.6”中毒窒息较大事故(2021年）柳州市柳东新区某房开项目，地质勘探人员在做人工挖孔桩地质钻探时，1名工人下孔捡掉落孔内的钻头时发生窒息，其余3名工人盲目下井施救，最终导致4人窒息死亡。

施工过程中常见的质量通病现象图解

施工过程中常见的质量通病现象图解
简介、步入老板最高境界：工作清闲活少干、钱多事少离家近、位高权重责任轻、赚钱赚到手抽筋。

来源：筑龙施工
导语：质量通病发生的面很广，量很大，可以说是五花八门，有的甚至还特别严重，达到了严重缺陷级别，整改起来费时费力费成本，对施工企业声誉造成了一定影响。

因此，质量通病的治理工作任重而道远。

下面我们就来分析一下常见的质量通病现象。

1、钢筋方面
（1）闪光对焊偏心，一根钢筋超过2个接头。

（2）柱主筋位移，直螺纹套筒破裂。

（3）钢筋接头位于结点加密区。

2.模板方面
满堂架缺少扫地杆；顶板模板拼缝不严。

3.混凝土方面
（1）同条件养护试块监管不到位，不标识、不浇水。

（2）露筋，柱子露筋，剪力墙露筋，顶板露筋
（3）蜂窝（石子外露）。

（4）孔洞（墙、柱、后浇带）
（5）夹渣，夹杂木块，夹杂砂土。

（6）疏松，裂缝。

（7）连接部位缺陷1：连接处混凝土缺陷，即烂根、错台等。

（8）连接部位缺陷2：连接钢筋松动。

（9）外形缺陷1：缺棱掉角、棱角不直、翘曲不平、飞边凸肋，即胀模等，容易发生在楼梯间。

（10）外形缺陷2：缺棱掉角、棱角不直、翘曲不平、飞边凸肋，即胀模等，容易发生在楼梯间。

（11）外表缺陷：构件表面麻面、掉皮、起砂、沾污等，即漏浆等
（12）外表缺陷：构件表面麻面、掉皮、起砂、沾污等，即漏浆等
4.砌体方面
（1）构造柱根部钢筋问题
（2）临时过人洞口问题，封堵晚，不一次堵死。

5.安装配合方面剔槽不规范
填抹不规范
比较精细的做法
喜讯。

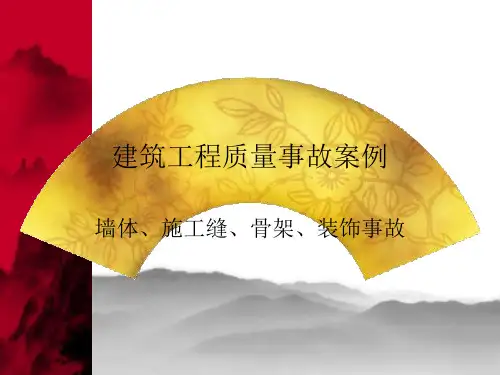

建筑工程质量事故案例之墙体、施工缝、骨架、装饰事故
