质量通病案例与优秀做法

桥涵质量通病与防治措施汇报人：2024-01-07•桥涵质量通病•桥涵质量通病产生原因•防治措施目录•案例分析•结论01桥涵质量通病桥涵裂缝桥涵裂缝是常见的质量通病，主要由于施工材料、工艺或环境因素引起。

详细描述桥涵裂缝表现为混凝土表面出现裂纹，可能贯穿整个结构，导致水分和氧气进入，加速钢筋锈蚀。

裂缝产生的原因包括混凝土收缩、不均匀沉降、温度应力等。

总结词桥面铺装层损坏会影响桥面美观和使用性能，通常由材料老化、车辆荷载和施工缺陷造成。

详细描述桥面铺装层损坏表现为坑洼、破碎、翘曲等现象，可能引发行车颠簸、噪音和积水等问题。

损坏的原因包括铺装材料耐久性差、车辆超载、施工质量控制不严等。

桥面铺装层损坏桥头跳车是指车辆在通过桥梁接缝处时发生的跳跃现象，对行车安全和舒适性造成影响。

总结词桥头跳车的原因包括桥台与路堤间的沉降差、排水不畅、填料不符合要求等。

为解决这一问题，需要加强桥头排水设计，合理选择填料，并进行必要的地基处理和过渡段设计。

详细描述桥头跳车钢筋锈蚀总结词钢筋锈蚀是影响桥梁耐久性的重要因素，主要由环境侵蚀引起。

详细描述钢筋锈蚀会导致结构性能下降、承载能力降低，严重时可能引发结构破坏。

锈蚀的原因包括混凝土保护层厚度不足、施工质量问题、环境侵蚀等。

为防止钢筋锈蚀，需要加强混凝土施工质量监控，并采取适当的防腐措施。

支座破坏总结词支座破坏是指桥梁支座发生变形、位移或损坏的现象，可能影响桥梁的安全性和使用性能。

详细描述支座破坏的原因包括支座材料质量差、设计不当、施工误差等。

支座破坏会导致梁体位移、桥面不平整等问题，严重时可能引发桥梁坍塌。

为防止支座破坏，需要加强支座材料的质量控制和施工过程的监督，定期进行支座检查和维护。

02桥涵质量通病产生原因部分桥涵设计时采用的标准过低，不能满足现代交通的需求。

设计标准过低设计考虑因素不全设计手段落后设计时未能全面考虑环境、地质、气候等复杂因素，导致结构不合理。

设计过程中未能充分利用现代计算和分析工具，导致结构的安全性和稳定性不足。

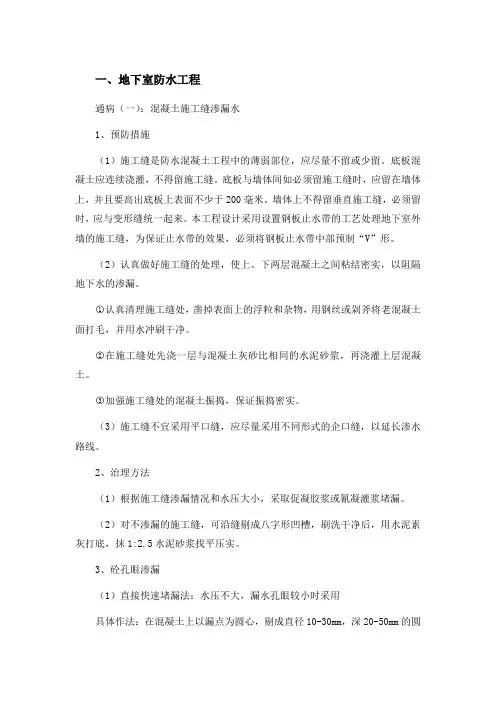

一、地下室防水工程通病（一）：混凝土施工缝渗漏水1、预防措施（1）施工缝是防水混凝土工程中的薄弱部位，应尽量不留或少留。

底板混凝土应连续浇灌，不得留施工缝。

底板与墙体间如必须留施工缝时，应留在墙体上，并且要高出底板上表面不少于200毫米。

墙体上不得留垂直施工缝，必须留时，应与变形缝统一起来。

本工程设计采用设置钢板止水带的工艺处理地下室外墙的施工缝，为保证止水带的效果，必须将钢板止水带中部预制“V”形。

（2）认真做好施工缝的处理，使上、下两层混凝土之间粘结密实，以阻隔地下水的渗漏。

○1认真清理施工缝处，凿掉表面上的浮粒和杂物，用钢丝或剁斧将老混凝土面打毛，并用水冲刷干净。

○2在施工缝处先浇一层与混凝土灰砂比相同的水泥砂浆，再浇灌上层混凝土。

○3加强施工缝处的混凝土振捣，保证振捣密实。

（3）施工缝不宜采用平口缝，应尽量采用不同形式的企口缝，以延长渗水路线。

2、治理方法（1）根据施工缝渗漏情况和水压大小，采取促凝胶浆或氰凝灌浆堵漏。

（2）对不渗漏的施工缝，可沿缝剔成八字形凹槽，刷洗干净后，用水泥素灰打底，抹1:2.5水泥砂浆找平压实。

3、砼孔眼渗漏（1）直接快速堵漏法：水压不大，漏水孔眼较小时采用具体作法：在混凝土上以漏点为圆心，剔成直径10-30mm，深20-50mm的圆孔，孔壁必须垂直基面，然后用水将圆孔冲洗干净，随即用快硬水泥砂浆，（水泥：促凝剂=1:0.6），捻成与孔直径接近的圆锥体，待胶浆开始凝固时，迅速用姆指将胶浆用力堵塞入孔内，并向孔壁四周挤压密实，使胶浆与孔壁紧密结合，持续挤压1min即可，检查无渗漏后，再做防水面层。

（2）下管堵漏法：水压较大，且渗漏水孔洞较大时采用具体作法：根据渗漏水处混凝土的具体情况，决定剔凿孔洞的大小和深度。

可在孔底铺碎石一层，上面盖一层油毡或铁片，并用一胶管穿透油毡至碎石层内，然后用快硬水泥胶浆将孔洞四周填实、封严，表面低于基面10-20mm，经检查无漏后，拔出胶管，用快硬水泥胶浆将孔洞堵塞。

典型案例分析――桩基工程施工质量通病建筑桩基工程施工工序多，工艺要求高，影响桩基质量的因素较多，所以要做好在桩基施工中对质量问题及隐患的分析与处理。

典型案例分析 1 湖北武汉市桥苑村住宅楼桩基整体失稳爆破撤除案例造成这次事故的缘由是桩基整体失稳，失稳的缘由是大量工程桩偏斜，偏斜的缘由是多种因素综合影响的结果。

首先，是桩基选型不当，该楼的地基是经过工程勘察的，在勘察报告中建议选用大口径钻孔灌注桩，桩尖持力层可选用埋深40m 的砂卵石层。

但为了节约投资，又改选用夯扩桩，而这种桩简洁产生偏位。

其次，是基坑支护方案不合理。

为了节约投资，建设单位自行打算在基坑南侧和东南段打5 排粉喷桩，在基坑西端打2 排粉喷桩，其余坑边承受放坡处理，致使基坑未形成完全封闭。

这样基坑开挖后，边坡发生滑移，消灭险情，专家们分析认为该支护方案存在严峻缺陷，导致大量工程桩倾斜，这是桩基整体失稳的重要缘由。

2 长春市二、三小区五号仓库倒塌案例倒塌的缘由一是这个工程的设计是由没有资质的设计单位和人员设计的，没有勘察就设计，将三个砖柱根底置于杂填土上，根底设计安全度严峻缺乏；二是施工质量低劣，独立毛石根底承受包心砌筑，砌筑砂浆又明显受冻，根底砌体强度过低，无法承受上部荷载，砖柱将毛石根底压坏，甚至插入根底内。

这是一起无证设计和施工质量低劣造成的重大事故。

案例分析常见质量问题产生缘由分析及处理方法01 常见问题打〔压〕桩工程常见质量问题有：单桩承载力低于设计值，桩倾斜过大、断桩、桩接头断离、桩位偏差过大等五大类。

02 产生缘由1、单桩承载力低于设计要求桩沉人深度缺乏桩端未进入设计规定的持力层，但桩深已达设计值最终贯人度过大其他，诸如桩倾斜过大、断裂等缘由导致单桩承载力下降勘察报告所供给的地层剖面、地基承载力等有关数据与实际状况不符 2、桩倾斜过大预制桩质量差，其中桩顶面倾斜和桩尖位置不正或变形，最易造成桩倾斜桩机安装不正，桩架与地面不垂直桩锤、桩帽、桩身的中心线不重合，产生锤击偏心桩端遇石子或坚硬的障碍物桩距过小，打桩挨次不当而产生猛烈的挤土效应基坑土方开挖不当 3、消灭断桩桩堆放、起吊、运输的支点或吊点位置不当沉桩过程中，桩身弯曲过大而断裂。

精装修吊顶质量通病照⽚案例（经典照⽚案例）v1.0 可编辑可修改ZT-吊顶⼯程-01 张亚涛（）李晓宇/⽑建明/周国清通病现象：吊顶造型转⾓位置未做龙⾻加固，易开裂。

原因分析：1、交底未做到⼈⼈交底。

2、现场检查未做到及时。

3、安装公司进⾏破坏。

解决办法（预防措施）：1、⾸先在转⾓龙⾻下⼝增加边龙⾃制条转⾓；转⾓上⼝增加50付龙⾻斜撑；第⼀层板转⾓使⽤L 形9厘板或镀锌⽩铁⽪。

拐⾓尽量加长，但不⼩于30cm2、在直边或转⾓处增加废龙⾻使墙及吊顶龙⾻连接成整体。

3、管理⼈员跟进，制作交底检查表，每个部位每道⼯序全部检查到位。

4、利⽤副龙的余料集中对每个转⾓做加固（做⼆道）；在转⾓两侧300mm 内，各加⼀根吊筋，增加结构稳定性；造型在吊起时应注意使其四⾓受⼒均匀,并控制在同⼀⽔平⾯上；转⾓处龙⾻加固要到位或转⾓龙⾻可以不断开。

双层板⼯⼈通常都会认为不可能产⽣裂缝，以为只要上下板缝不在⼀起就不会裂缝，放松了对细节的控制，要是第⼆层板刷⽩胶的话会好⼀点。

问题图⽚：下⼝⾃制加固⽚正确施⼯，但转⾓加固50付龙⾻未加，与墙体连接废龙⾻未增加。

正确图⽚：CAD 图纸:剖⾯图v1.0 可编辑可修改平⾯图ZT-吊顶⼯程-02孔建林（）吊顶吊筋采⽤弯曲丝杆固定连接会造成质量问题。

原因分析：1.项⽬部没有按照施⼯规范对施⼯班组进⾏技术交底；2. 采⽤弯曲丝杆固定连接,不符合施⼯规范要求；3.管理⼈员对施⼯规范要求掌握不够,检查不到位；解决办法（预防措施）：1.管理⼈员要加强施⼯规范的培训，掌握施⼯规范，保证施⼯质量；2.要对施⼯班组进⾏严格的技术交底；3.吊顶采⽤的丝杆要垂直，不能弯曲；问题图⽚：正确图⽚：ZT-吊顶⼯程-03夏策峰（）通病现象：轻钢龙⾻吊顶主龙⼤吊与付龙挂钩未正反安装，封板后因⽯膏板⾃重易导致龙⾻受⼒不平衡，影响吊顶平整度。

原因分析：1、⼯⼈流动性较强，新进⼈员对施⼯规范了解不深，未培训就上岗；2、对班组的技术交底未做到全员交底，只流⾏于形式与班组长签字；解决办法（预防措施）：1、班组⼈员要组织先培训，合格后再上岗；2、做好前期策划⼯作，对班组进⾏全员技术交底（做提前房做实物交底）；3、轻钢龙⾻吊顶主龙⼤吊与付龙挂钩（⼆正⼀反）都必须正反扣安装。

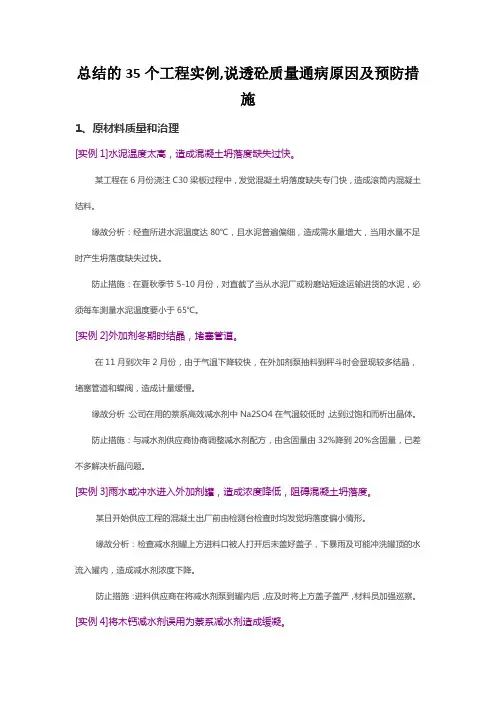

总结的35个工程实例,说透砼质量通病原因及预防措施1、原材料质量和治理[实例1]水泥温度太高，造成混凝土坍落度缺失过快。

某工程在6月份浇注C30梁板过程中，发觉混凝土坍落度缺失专门快，造成滚筒内混凝土结料。

缘故分析：经查所进水泥温度达80℃，且水泥普遍偏细，造成需水量增大，当用水量不足时产生坍落度缺失过快。

防止措施：在夏秋季节5-10月份，对直截了当从水泥厂或粉磨站短途运输进货的水泥，必须每车测量水泥温度要小于65℃。

[实例2]外加剂冬期时结晶，堵塞管道。

在11月到次年2月份，由于气温下降较快，在外加剂泵抽料到秤斗时会显现较多结晶，堵塞管道和蝶阀，造成计量缓慢。

缘故分析：公司在用的萘系高效减水剂中Na2SO4在气温较低时，达到过饱和而析出晶体。

防止措施：与减水剂供应商协商调整减水剂配方，由含固量由32%降到20%含固量，已差不多解决析晶问题。

[实例3]雨水或冲水进入外加剂罐，造成浓度降低，阻碍混凝土坍落度。

某日开始供应工程的混凝土出厂前由检测台检查时均发觉坍落度偏小情形。

缘故分析：检查减水剂罐上方进料口被人打开后未盖好盖子，下暴雨及可能冲洗罐顶的水流入罐内，造成减水剂浓度下降。

防止措施：进料供应商在将减水剂泵到罐内后，应及时将上方盖子盖严，材料员加强巡察。

[实例4]将木钙减水剂误用为萘系减水剂造成缓凝。

在供应某工程二层梁板时，施工单位反映凝聚时刻太长，浇筑后24小时仍未凝固。

缘故分析：经检查配合比下料记录，一般减水剂被当作高效减水剂输入电脑，高效减水剂要紧以萘系为主，按粉剂掺量为0.5%～0.8%，而一般减水剂要紧成分为木质素磺酸钙，掺量为0.25%～0.3%。

当木钙超过胶结材料用量0.4%时就会显现严峻缓凝。

纠正措施：使用木钙减水剂掺量应严格操纵，配合比输入时必须有另外操作员复核。

[实例5]不同品牌防水剂混合使用。

某工程地下室外墙C40P8施工，发觉一车混凝土坍落度偏大退回。

缘故分析：经检查进货记录，同期进货的两种防水剂用于两个工程中，一种有明显减水作用，另一种减水率较少，工人在搬运袋装防水剂时显现混杂使用的情形。

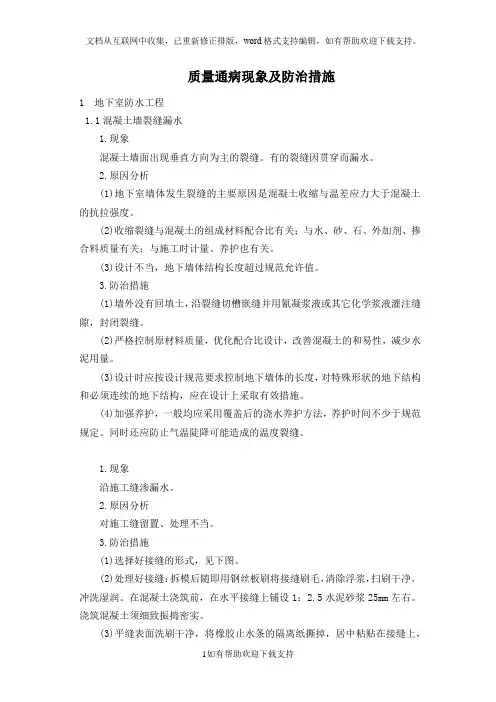

质量通病现象及防治措施1 地下室防水工程1.1混凝土墙裂缝漏水1.现象混凝土墙面出现垂直方向为主的裂缝。

有的裂缝因贯穿而漏水。

2.原因分析(1)地下室墙体发生裂缝的主要原因是混凝土收缩与温差应力大于混凝土的抗拉强度。

(2)收缩裂缝与混凝土的组成材料配合比有关；与水、砂、石、外加剂、掺合料质量有关；与施工时计量、养护也有关。

(3)设计不当，地下墙体结构长度超过规范允许值。

3.防治措施(1)墙外没有回填土，沿裂缝切槽嵌缝并用氰凝浆液或其它化学浆液灌注缝隙，封闭裂缝。

(2)严格控制原材料质量，优化配合比设计，改善混凝土的和易性，减少水泥用量。

(3)设计时应按设计规范要求控制地下墙体的长度，对特殊形状的地下结构和必须连续的地下结构，应在设计上采取有效措施。

(4)加强养护，一般均应采用覆盖后的浇水养护方法，养护时间不少于规范规定。

同时还应防止气温陡降可能造成的温度裂缝。

1.现象沿施工缝渗漏水。

2.原因分析对施工缝留置、处理不当。

3.防治措施(1)选择好接缝的形式，见下图。

(2)处理好接缝：拆模后随即用钢丝板刷将接缝刷毛，清除浮浆，扫刷干净，冲洗湿润。

在混凝土浇筑前，在水平接缝上铺设1：2.5水泥砂浆25mm左右。

浇筑混凝土须细致振捣密实。

(3)平缝表面洗刷干净，将橡胶止水条的隔离纸撕掉，居中粘贴在接缝上，见下图。

搭接长度不少于50mm。

随后即可继续浇筑混凝土。

(4)沿漏水部位可用氰凝、丙凝等灌注堵塞一切漏水的通道，再用氰凝浆涂刷施工缝内面，宽度不少于600mm。

1.现象地下室沿变形缝处漏水。

2.原因分析(1)埋入式止水带没有铺好，固定不当，有的接头处脱胶。

(2)后埋式止水带没有处理好而渗漏水。

3.防治措施(1)采用埋入式橡胶止水带，质量必须合格，搭接接头要锉成斜坡毛面，用XY-401胶粘压牢固。

止水带在转角处要做成圆角，且不得在拐角处接槎。

(2)表面附贴橡胶止水带，缝内嵌入沥青木丝板，表面嵌两条BW橡胶止水条。

预防措施2023-11-08contents •引言•挡土墙质量通病发生原因•挡土墙质量通病预防措施•挡土墙质量通病治理方法•案例分析•结论目录01引言挡土墙可以有效地防止水土流失，保护土地资源和生态环境。

防止水土流失维护道路安全减少灾害发生挡土墙可以支撑路堤或路堑，防止因土体压力导致道路塌陷，确保道路安全。

挡土墙能够防止山体滑坡、泥石流等自然灾害的发生，保障人民生命财产安全。

03挡土墙的重要性0201挡土墙质量通病是指在不同程度上影响挡土墙功能和安全的缺陷。

定义质量通病不仅影响挡土墙的使用寿命，还可能对周围环境和人民生命财产安全造成威胁。

影响质量通病的定义和影响02挡土墙质量通病发生原因设计考虑不周设计时未能全面考虑各种因素，导致挡土墙的结构、材料、施工等方面存在缺陷。

地质勘察不足对施工场地的地质勘察不细致，导致设计未能准确反映场地地质条件。

勘察设计原因施工工艺不当施工过程中未严格按照设计要求的施工工艺进行，导致挡土墙的质量受到影响。

施工管理不善施工现场管理混乱，对施工人员的培训和交底不足，导致施工质量问题。

施工原因施工材料原因材料质量不合格使用的材料不符合设计要求，如水泥、砂、石等质量不达标。

材料供应不足施工过程中材料供应不及时，影响施工进度和挡土墙的质量。

维护管理原因维护措施不当挡土墙建成后，未及时采取适当的维护措施，导致墙体受损、变形等问题。

管理职责不明确对挡土墙的管理职责不明确，导致维护管理不到位，出现质量问题。

03挡土墙质量通病预防措施对施工场地进行详细的勘察和设计，确保挡土墙的位置、结构和地基等设计合理。

勘察设计阶段进行挡土墙的稳定性计算，确保其能够满足承载力和稳定性要求。

稳定性计算在设计时充分考虑自然因素，如地震、洪水、风化等对挡土墙的影响。

考虑自然因素勘察设计预防措施做好施工前的准备工作，包括技术交底、人员培训、现场布置等。

施工准备确保挡土墙基础施工符合设计要求，地基处理合格。

混凝土质量通病案例与分析混凝土是一种常用的建筑材料，广泛应用于建筑、桥梁、道路等工程中。

但是，在施工过程中，由于施工工艺、砂石材料、水泥品质、施工环境等因素的影响，混凝土质量可能会出现一些通病问题。

下面将以四个常见的混凝土质量通病案例为例，进行分析和解决。

1.空鼓病空鼓病是指混凝土与钢筋之间或与模板之间出现空隙的现象。

空鼓病会造成混凝土结构的负载传递不良，导致结构强度和稳定性下降。

空鼓病的主要原因有：施工浇筑时振捣不充分、不均匀；砂浆的粘结力不足；混凝土配料不合理。

解决方案：增加振捣时间和次数，保证混凝土充分振实；提高混凝土砂浆的粘结力，可以添加适量的粘结剂；严格控制混凝土的配比比例，确保混凝土的均匀性。

2.钢筋锈蚀钢筋锈蚀是混凝土结构中常见的问题，主要由于钢筋表面暴露在外界环境中，受到氧气和水分的侵蚀。

当钢筋发生锈蚀时，会破坏混凝土结构的整体性能，使其失去正常的强度。

钢筋锈蚀的主要原因有：混凝土覆盖层过薄；混凝土中含有过多的氯离子；施工中未进行防护措施。

解决方案：增加混凝土覆盖层的厚度，保证钢筋不直接接触到外界环境；减少混凝土中氯离子的含量，可通过合理配比、添加缓蚀剂来实现；施工中进行有效的防护，例如使用防锈涂料等。

3.混凝土开裂混凝土开裂是指混凝土结构出现裂缝的现象，主要原因是混凝土自身的收缩、温度变化、荷载作用等因素引起的应力。

混凝土开裂会影响结构的强度和耐久性。

解决方案：控制混凝土收缩应力，可通过添加减水剂、控制施工温度来减少混凝土收缩；采取预应力或钢筋加固等措施，增加结构的抗拉强度；提高混凝土配合比的合理性，增加温度和荷载变形抵抗能力。

4.混凝土酒瓶底现象混凝土酒瓶底现象是指混凝土表面形成凹陷的现象，造成表面不平整。

混凝土酒瓶底现象的主要原因有：振捣不均匀或不充分；混凝土中粘结剂含量不足；混凝土内部有气孔。

解决方案：提高振捣效果，保证混凝土充分振实；增加适量的粘结剂，提高混凝土的黏聚力；控制混凝土的含气量，减少气孔的产生。
