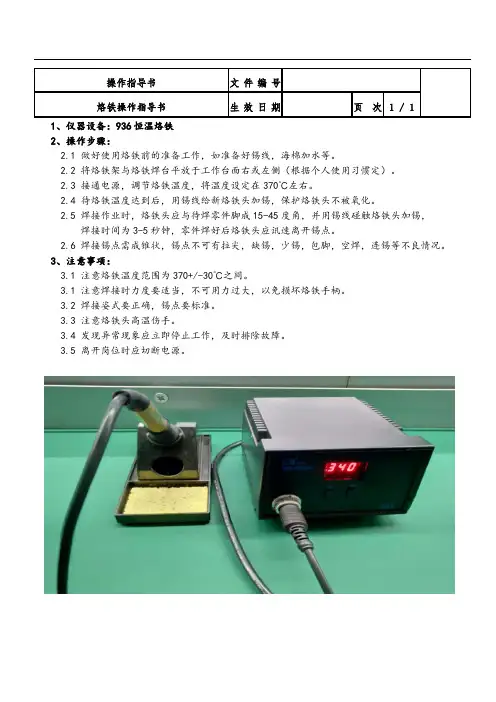

烙铁作业指导书

1、仪器设备：936恒温烙铁
2、操作步骤：
2.1 做好使用烙铁前的准备工作，如准备好锡线，海棉加水等。

2.2 将烙铁架与烙铁焊台平放于工作台面右或左侧（根据个人使用习惯定）。

2.3 接通电源，调节烙铁温度，将温度设定在370℃左右。

2.4 待烙铁温度达到后，用锡线给新烙铁头加锡，保护烙铁头不被氧化。

2.5 焊接作业时，烙铁头应与待焊零件脚成15-45度角，并用锡线碰触烙铁头加锡，
焊接时间为3-5秒钟，零件焊好后烙铁头应讯速离开锡点。

2.6 焊接锡点需成锥状，锡点不可有拉尖，缺锡，少锡，包脚，空焊，连锡等不良情况。

3、注意事项：
3.1 注意烙铁温度范围为370+/-30℃之间。

3.1 注意焊接时力度要适当，不可用力过大，以免损坏烙铁手柄。

3.2 焊接姿式要正确，锡点要标准。

3.3 注意烙铁头高温伤手。

3.4 发现异常现象应立即停止工作，及时排除故障。

3.5 离开岗位时应切断电源。

电烙铁安全操作规程指导书电烙铁是一种常用的焊接工具，但由于其高温和电源的特性，操作不当可能会造成人身伤害和火灾等安全问题。

为了保障操作人员的安全和设备的正常使用，以下是电烙铁的安全操作规程指导书。

一、操作前准备1.检查电烙铁是否正常工作，是否有损坏或磨损的部分，若有问题应及时更换或修理。

2.确保所使用的电烙铁工具适合焊接任务，不要超负荷使用。

3.准备好焊接项目所需的材料和工具，包括焊锡线、热风枪、吸锡器等。

二、安全用电1.确保电烙铁的供电电源稳定，接地良好，不要使用破损的电源线。

2.不要将电烙铁插入有漏电现象的插座，且不要与高功率电器共用一个插座。

3.禁止用湿手或者手带水分操作电烙铁，以免触电事故发生。

4.在使用过程中，保持电烙铁和焊接区域周围没有易燃易爆物。

三、使用注意事项1.操作人员必须戴好防热手套和防护眼镜，避免烫伤和金属飞溅伤害眼睛。

2.在使用过程中，不要将电烙铁的头部放在易燃、易烫的地方，也不要将电烙铁直接放在木制、塑料或易燃材料上。

3.使用过程中不要随意将电烙铁头抵靠在金属或者绝缘体上，以免烧坏。

4.使用完毕后，不要长时间将电烙铁头留在焊接物上，在不使用的情况下应该将电烙铁放置在安全支架上。

四、焊接操作1.焊接时应当将电烙铁的温度调至适当的程度，太高会烧坏焊接物，太低则无法完成焊接。

2.焊接时应将焊锡线与焊接物表面接触，待焊锡完全融化后再移动焊锡线。

3.焊接时要注意力度和角度的掌握，过大的力度和不合适的角度容易导致焊接瑕疵。

4.在焊接完成后，应等待焊接区域完全冷却后再处理焊缝。

五、维护保养1.定期检查和清理电烙铁，将锡渣、焊渣等杂质清除干净，保持电烙铁的散热良好。

2.对电烙铁进行清洗和研磨时，务必切断电源，避免触电和意外启动。

3.定期检查电烙铁的接地线是否良好，确保工作的安全和高效。

4.不要擅自更换电烙铁的零件或进行维修，如有问题应联系专业维修人员处理。

通过遵守上述操作规程，能够大大提高电烙铁的使用安全性，减少事故的发生。

电烙铁温度点检测试作业指导书一、测试目的本作业指导书旨在指导人员正确进行电烙铁温度点检测试，确保电烙铁的工作温度符合要求，从而保证工作效果和产品质量。

二、测试方法及步骤1. 准备工作a. 确保测试前电烙铁已经预热，并达到稳定工作温度。

b. 准备温度计、温度计探头以及温度计校准证书。

2. 测试前准备a. 仔细阅读电烙铁的说明书，了解其工作温度要求以及温度范围。

b. 根据说明书的要求，选择合适的测试温度点进行点检测试。

3. 测量电烙铁温度a. 使用温度计探头，将探头固定在电烙铁的热处，确保探头与电烙铁表面接触密切。

b. 确保温度计读数稳定后，记录下温度计的读数。

4. 温度点检验a. 根据电烙铁的说明书，核对温度计读数是否在规定范围内。

b. 如果温度计读数在规定范围内，说明电烙铁温度正常，测试合格。

c. 如果温度计读数超出规定范围，说明电烙铁温度异常，测试不合格。

d. 对于温度异常的电烙铁，应立即停止使用，并进行维修或更换。

5. 记录与报告a. 每次测试完成后，将温度计读数记录在检测表中，并保存相关数据。

b. 对于温度异常的电烙铁，需要详细记录异常情况，并进行报告。

c. 定期汇总测试数据，进行分析和评估，以提高电烙铁的温度控制质量。

三、注意事项1. 在进行温度点检测试时，应保证测试环境的稳定和准确，避免外界因素对测试结果的影响。

2. 温度计的选择应严格按照要求进行，确保其精确度和稳定性。

3. 在测试过程中，应注意电烙铁的安全使用，避免烫伤或其他意外事故的发生。

4. 对于温度异常的电烙铁，应及时进行维修或更换，确保电烙铁工作温度恢复正常。

四、总结通过本作业指导书的指导，人员可以正确进行电烙铁温度点检测试，并及时发现温度异常问题，保证电烙铁的工作温度符合要求。

只有在合适的温度下工作，才能确保工作效果和产品质量。

因此，温度点检测试是非常重要的，应认真对待，并按照规范进行操作。

希望本指导书能为您的工作提供帮助！。

手工焊接作业指导书1. 目的：规范电路板的手工焊接作业程序，使操作者能正确安全的进行生产。

2. 范围：适用于本公司现经过培训的操作人员3. 操作规程操作名称操作方法注意事项视图或参数前期准备确认焊锡丝，烙铁。

烙铁头在焊接前应挂上一层光亮的焊锡。

所焊印制电路板的装配图，并按图纸配料检查元器件型号、规格及数量是否符合图纸上的要求。

保证焊接人员戴防静电手环，烙铁接地用万用表交流档测试烙铁头和地线之间的电压，要求小于5V ，否则不能使用。

烙铁头是否氧化或有脏物，如有可在湿海绵上擦去脏物。

烙铁操作电烙铁与焊锡丝的握法：手工焊接握电烙铁的方法有反握、正握及握笔式三种。

焊锡丝有两种拿法。

选择拿法时以顺手为标准，小心避免烙铁烫伤。

焊接方法手工焊接有四个步骤； 1.加热焊件 2.移入焊锡 3.移开焊锡丝 4.移开电烙铁烙铁的焊接温度由实际使用情况决定，一般来说以焊接一个锡点的时间限制在3秒最为合适元器件的插焊元器件整形后，用食指和中指夹住元器件，准确插入印制电路板规定位置，插装到位后用镊子将穿过孔的引脚向内折弯，以免元器件掉出，然后进行焊接操作。

在插焊时注意元器件有无正负极的区分，有区分的元器件要确保正负极的正确后才可焊接，折弯或整形后有字符的元器件面应置于容易观察的位置。

（电阻器） 印制电路板的焊接将电阻器按图纸要求装入规定位置，并要求标记向上，字向一致，装完一种规格再装另一种规格并尽量使电阻器的高低一致，焊接后将露在印制电路板表面上多余的引脚齐根剪去焊接时注意避免烙铁在一点上停留时间过长，以免造成电路板过热损坏。

有正负极的电阻要注意不要把正负极接反。

操作名称操作方法注意事项视图或参数（电容器）印制电路板的焊接将电容器按图纸要求装入规定位置，并注意有极性的电容器其“+” “－”极不能接错。

电容器上的标记方向要易看得见。

（二极管）印制电路板的焊接正确辨认正负极后按图纸或工艺资料要求装入规定位置，型号及标记要易看得见。
