轿车凸轮轴加工工艺介绍

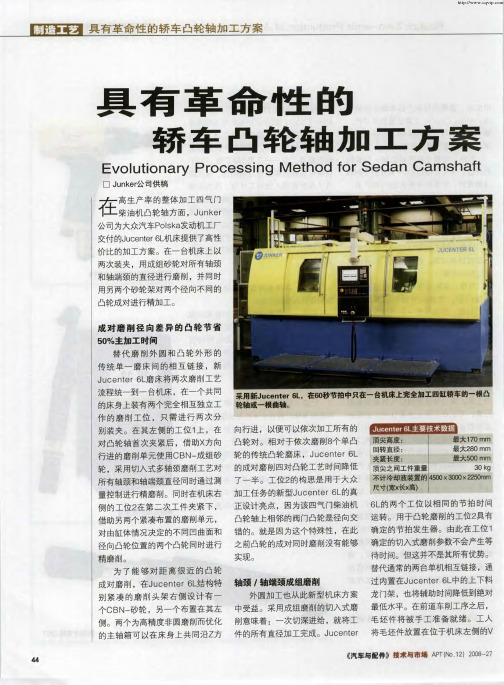

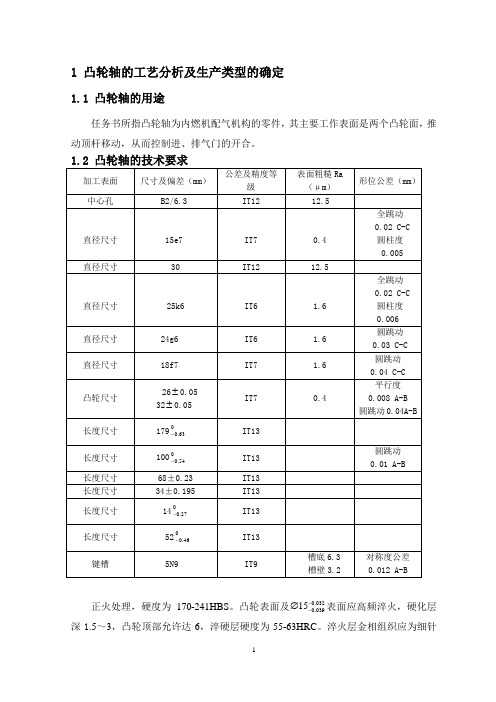

1 凸轮轴的工艺分析及生产类型的确定1.1 凸轮轴的用途任务书所指凸轮轴为内燃机配气机构的零件，其主要工作表面是两个凸轮面，推动顶杆移动，从而控制进、排气门的开合。

正火处理，硬度为170-241HBS 。

凸轮表面及0.0320.03915--∅表面应高频淬火，硬化层深1.5～3，凸轮顶部允许达6，淬硬层硬度为55-63HRC 。

淬火层金相组织应为细针状和中等针状回或马氏体及少量屈氏体；进、排气凸轮均为对称形，对于表中所列理论升程之偏差：103.5-118.5，范围内不大于0.04。

在118.5-180范围内不大于0.06；升程变化率公差在103.5-118.5范围内0.004/1，在118.5-180范围内0.006/1。

进、排气凸轮用平面测量头从凸轮对称中心为0处向两侧测量；凸轮轴精加工后，各支承轴颈和凸轮表面应光洁。

不允许有碰伤，凹痕，毛刺，裂缝等缺陷存在；凸轮轴精加工后应经磁力探伤，探伤后退磁；去锐边，尖角（包括凸轮两侧）；按JB/T510482-92《柴油机凸轮轴检验方法》检验。

1.3 审查凸轮轴工艺性由零件图可知，凸轮轴进气排气凸轮表面、ø15外圆面、ø25外圆面、ø24外圆面，ø 18外圆面、两个槽、ø30及ø24端面为主要的工作表明，加工精度高，需要高精度机床或磨床进行加工，其余表面加工精度均较低，不需要高精度机床加工，通过车、铣粗加工即可达到加工要求；由此分析，该零件的工艺性较好。

1.4 确定凸轮轴的生产类型依设计题目指示可知该凸轮轴的生产类型为大批量生产，其对应夹具设计成专用夹具。

2 确定毛坯，绘制毛坯简图2.1 选择毛坯由于该凸轮轴在工作过程中要承受交变载荷，并且工作环境温度变化较大，为增强凸轮轴的强度和冲击韧性，获得纤维组织，毛坯选用锻件。

该凸轮轴的轮廓尺寸不大，生产类型属于大批生产，为提高生产率和锻件精度，宜采用模锻方法制造毛坯。
