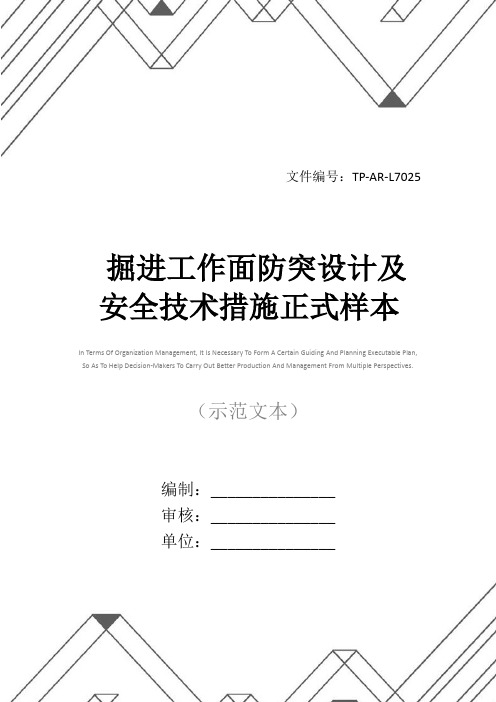

文件编号：TP-AR-L7025In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________掘进工作面防突设计及安全技术措施正式样本掘进工作面防突设计及安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、概述1、工程位置、工程量及周围开采情况xx掘进工作面位于xx煤矿一分区东翼，第五勘探线以东，开门于xxx，沿7#层顶板掘进，方位为41°54′20″，巷道设计长度为681m。
该巷以西为xx轨巷，以南为110710工作面未开采；上部xx#煤层有xx、110208西工作面已经回采；下部xx#煤层有xx工作面也已经回采。
2、对应地表情况xx对应地表无重要建筑物，为缓坡荒山地形。
3、煤层情况及顶底板特征11#煤层黑色块状、以亮煤为主、条带结构为xx沿7#煤层顶板掘进，7#煤层煤黑色、以粉状为主、少见块状、半暗型煤，夹矸为炭质泥岩，煤厚0.8~1.75m。
老顶为灰色泥岩，泥质粉砂和灰白色粉砂岩，直接顶为灰色细砂岩，中厚层状显水平层理，伪顶为灰色粉砂质泥岩、泥岩，含植物叶片化石和菱铁矿结核；伪底为灰色泥岩，泥质粉砂岩，直接底为灰色中厚层状细砂岩，水平层理，含团块状菱铁矿结核及植物化石。

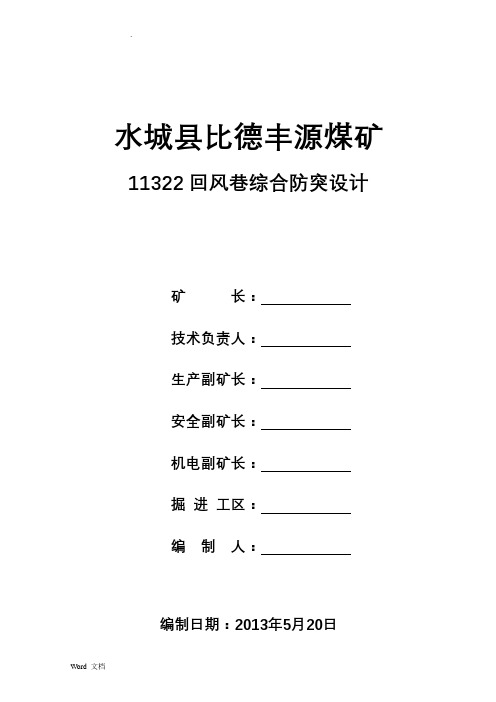

.水城县比德丰源煤矿11322回风巷综合防突设计矿长：技术负责人：生产副矿长：安全副矿长：机电副矿长：掘进工区：编制人：编制日期：2013年5月20日措施贯彻签字表措施名称11322回风巷综合防突设计贯彻人贯彻地点贯彻时间签字签字签字签字签字签字安全技术措施会审意见表参加部门签字日期参加部门签字日期会审意见：技术负责人意见：签字：日期：矿长意见：签字：日期：11322回风巷掘进工作面综合防突设计编制依据：1、《煤矿安全规程》2011年版2、《煤矿瓦斯抽放规范》（AQ1027-2006）3、《安全专篇》4、《煤矿瓦斯抽采基本指标》（AQ1026-2006）5、《煤矿安全监控系统及检测仪器使用管理规定》（AQ1029-2006）6、《防治煤与瓦斯突出规定》7、《11322回风巷掘进工作面作业规程》第一章工作面基本概况第一节地面相对位置及邻近采区情况11322回风巷位于副斜井井筒北翼，上部及西部分别为11312和11310工作面采空区，距地表43～80m，地面无大型建筑物，地面地形为较缓坡地。
11322回风巷为沿煤层顶板掘进，煤层平均厚度1.7m，倾角9～17°,平均为12°顶板为泥质粉砂岩、粉砂岩、细砂岩，底板均为泥岩、泥质粉砂岩。
区内地质构造复杂程度类型属中等，掘进范围内无大型地质构造。
水文地质条件简单，掘进期间有顶板砂岩裂隙水。
第二节煤（岩）层赋存特征31号煤层：位于龙潭组下部，为黑色，块状、粒状，半亮型煤。
煤层厚度为0～0.85m，平均为0.83m，结构较简单，局部含1层泥岩夹矸，夹矸厚约0.10m，顶板为粉砂岩，底板为泥岩。
32号煤层：位于龙潭组下部，上距31号煤层约6m，为黑色，块状、粒状，半暗～半亮型煤。
煤层厚度为1.10～2.14m，平均为1.7m，结构较简单，局部含1层泥岩夹矸，夹矸厚约0.1m，顶板为泥质粉砂岩，底板为泥岩，厚度0.6m，属较稳定煤层，全区可采。
水城县勺米弘财煤矿1103防突下山掘进工作面防突专项设计编制人：陈小平毕宝克编制日期：2010年12月3日一、M10煤层及1103防突下山掘进工作面情况该巷道布置在+1875石门西翼M10煤层中，该煤层顶板为粉砂岩，底板岩粘土岩，与上层煤M5的间距为23.4米，与下层煤M15煤层的层间距为15.1米。
1、M10煤层：厚度2.5-3.22m，平均厚2.8m，全区可采，煤层结构简单，属稳定煤层,上距M5煤层12.3m。
下距M15煤层15.1米，M10煤层顶板一般为粉砂岩煤层底板一般为粘土岩、泥岩，遇水膨胀，易出现底鼓或底滑。
2、1103防突下山掘进工作面位置：该工作面位于M10煤层中，该巷道全长130m,下限标高+1835m，上限标高+1875m。
3、工程量：540米4、工程用途：作为1103工作面防突之用。
5、同邻近采区及地面关系：该工作面上覆有M5采空区，工作面距地表垂高 104～470m。
6、岩层情况：直接顶为砂质页岩，老顶为细砂岩，坚硬；直接底为泥质砂岩,遇水软化。
7、构造情况：该巷道地质构造简单。
8、水文地质情况：由于受采空区积水、地表裂隙水影响，该巷道局部地段将有少量淋水。
9、瓦斯情况：工作面内的主要瓦斯来自本煤层瓦斯涌出。
二、工作面通风系统及控制通风风流设施的措施1103防突下山掘进工作面采用1102进风联络巷两台自动切换局部通风机供风，型号YBF2-180M-2-2×15KW型风机供风,一台工作，一台备用，风量300m3/min,风筒直径为￠600mm。
控制通风风流设施的措施：采用￠600mm的风筒导风进入掘进工作面，在1102进风联络巷构建2组防突风门（正反向）控制掘进工作面回风进入专用回风巷。
进风路线：新鲜风（局部通风机）1102进风联络巷→1102进风联络巷（防突风门）→1103防突下山→1103防突下山掘进工作面回风路线：污风1103防突下山掘进工作面→1103防突下山→1103回风上山→1905回风石门→总回→地面三、工作面突出危险性预测1、该巷道在突出危险区掘进时，采用综合指标法预测工作面突出危险性①钻屑瓦斯解吸指标K1值；②钻孔煤屑量指标；③钻屑温差；2、采用综合指标法预测工作面突出危险性时，按下列规定进行：①在掘进工作面每隔8m打三个钻孔，孔径为42mm、深10m的考察孔，在有软分层时，考察孔应布置在软分层内，打孔速度控制在0.5m ∕min。

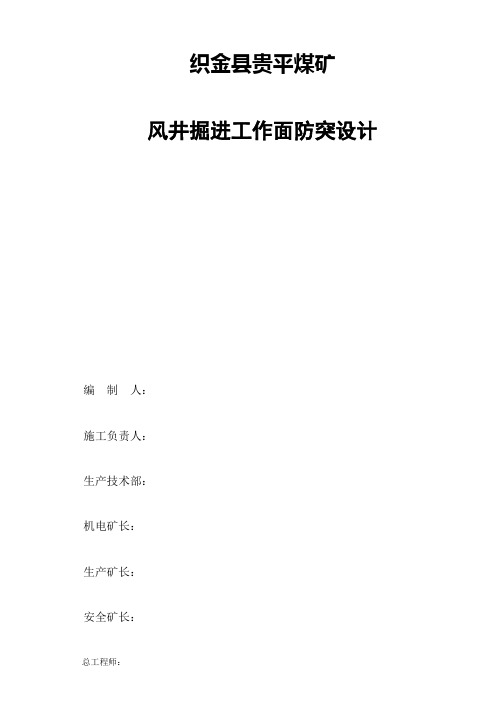

织金县贵平煤矿风井掘进工作面防突设计编制人：施工负责人：生产技术部：机电矿长：生产矿长：安全矿长：总工程师：会审意见日期：贯彻情况登记表风井掘进工作面防突设计根据工程设计，风井掘进工作面将穿14#煤层施工，由于地质构造影响，穿煤次数不确定，每次穿煤必须执行本防突设计，并另行编制揭煤措施。
为保证施工安全及工程质量，从根本上治理、防范瓦斯灾害，坚持“多措并举、应抽尽抽、不抽不掘、效果达标”的原则，把瓦斯治理工作落实到实处，特编制本设计，防突工作必须坚持区域防突措施先行，局部防突措施补充。
一、风井掘进工作面基本情况1.工程概况风井掘进工作面为贵平矿总回风井下段部分，风井现已施工635米，迎头位置在f3导线点前10米，风井下段布置在14#煤层内，沿14#煤顶板施工，设计工程量400米。
2.支护情况（1）巷道规格及支护风井断面设计为半圆拱直墙断面，净宽×净高=4.2×3.6（m）采用锚网喷作永久支护，顶板破碎时补打锚索加强支护或“U”型棚支护。
3.风井掘进工作面为矿井开拓巷道，工程周围没有任何采掘活动。
4. 煤层及地质构造14#煤厚平均3.02m，倾角0-6°左右，区内无较大断层，地质构造总体简单，煤层产状变化疏缓。
5. 煤与瓦斯突出情况贵平煤矿曾由盘江煤电（集团）煤矿设计研究院做过突出危险性鉴定，14#煤在标高+1320m以上没有突出危险，但是现风井掘进工作面已经超出此标高范围，为保证掘进安全，在未重新进行突出鉴定以前，把该区域作为有突出危险煤层。
二.通风系统管理1.通风方式矿井未形成全负压通风前，风井掘进工作面采用局扇压入式通风，要加强通风系统管理，确保通风系统合理、稳定、可靠。
供风量满足要求。
杜绝循环风。
新风：地面主井局部通风机风井掘进工作面回风：风井掘进工作面风井地面2.局部通风机局扇、风筒的安装管理要求：（1）掘进工作面必须安装使用双局扇（双电源，一台发生故障，另一台自动启动），并能自动切换，自动分风。
贵州黎明能源集团公司前丰煤矿一采区11502回采工作面防突设计工程名称：11502回采工作面施工队伍：防突队编制人：周晓辉编制日期：2013年11月12日编号:201305目录一、11502工作面概况 (2)二、区域防突措施 (3)三、局部综合防突措施 (7)四、工作面综合防突措施贯彻执行责任制 (12)五、附图 (13)一、11502采煤工作面概况根据《金沙县西洛乡前丰煤矿开采方案设计（变更）》及《采掘调整方案》在C15煤层布置11502回采工作面，该工作面位于井田西南翼。
走向长度220m，采长95m，煤层倾角37°，煤层平均厚度1.95米。
走向长壁后退式采煤方法，采空区处理为全部垮落法，U型全风压通风。
1、工作面相邻情况11502回采工作面开采标高上为+950m，下为+890m，11502回风顺槽上为原来老窑自采的采空区，11502运输顺槽下为矿井的未开采区域，东北方向为运输下山（暗斜井），西南翼为本矿的井田边界。
2、煤层特征前丰煤矿位于金沙向斜的北西翼，岩层呈单斜产出，地层倾向158～165度，倾角一般为37度，向深部岩层倾角有所变缓，一般在30度左右，区内无断层分布，无岩浆岩活动，地质构造条件简单。
区内出露地层有第四系（Q）、三叠系下统夜郎组九级滩段（T1y3），沙堡湾段及及玉龙山段（T1y1+2），二叠系上统长兴组（P3c）、龙潭组（P3l）、中统茅口组（P2m）顶、底板岩性特征表顶底板名称岩石名称厚度（m）岩性特征顶板砂岩粉砂岩12 灰白色，层理中等发育，f=10～12底板砂岩≧20 岩性为灰色灰岩，含燧石条带或结核。
出露于矿区北西侧，地表节理、裂隙、溶洞较发育。
厚度大于80米煤层瓦斯等级、煤尘爆炸性、自燃倾向性2012年的矿井瓦斯等级鉴定得知，前丰煤矿矿井绝对瓦斯涌出量5.63 m³/min、相对瓦斯涌出量3.17 m³/t。
2012年1月委托中煤科工集团重庆研究院鉴定C13煤层为突出煤层，矿井为突出矿井。
黔西新益煤矿11052工作面专项防突设计矿长：总工程师：技术部：安通部：机电部：防突队：编制：黄伟编制日期： 2010年10月新益煤矿为新建矿井，于2005年批准建设。
矿区位于黔西县城西南，行政区划属黔西县羊场乡管辖，生产能力为30万t/a，根据黔能源发[2009]54号“关于对《关于请求审批黔西县羊场乡新益煤矿煤与瓦斯突出危险性鉴定报告的报告》的批复”、中国矿业大学矿山开采与安全教育部重点实验室2009年4月提交的《黔西县新益煤矿煤与瓦斯突出危险性鉴定报告》（M5、M10、M12煤层）和中国矿业大学矿山开采与安全教育部重点实验室2008年11月提交的《黔西县新益煤矿煤与瓦斯突出危险性鉴定报告》（M8煤层），M5煤层在开采+1300m水平以上时不具有突出危险性。
根据黔煤安字【2010】38号文件要求，我矿属高瓦斯矿井按突出矿井管理，瓦斯综合治理成为我矿安全生产管理的关键环节和首要任务。
本设计是针对11052回采工作面的专项防突设计。
一、编制原则和依据1、编制原则必须坚持以人为本、源头治理、依法制突的原则；坚持区域防突措施先行、局部防突措施补充的原则；建立健全“四位一体”区域综合防突措施和局部综合防突措施，做到不掘突出头，不采突出面，形成开采关系合理、系统环节可靠、装备安全可靠、防治措施有效，实现人、机、环境互动的安全生产大环境，从根本上消除突出危险，实现矿井本质安全生产和可持续发展。
2、编制依据《煤矿安全规程》；《防治煤与瓦斯突出规定》；黔《煤矿瓦斯抽采工程设计规范》（GB50471-2008），国家安全生产监督管理总局，2008；能源发[2009]54号“关于对《关于请求审批黔西县羊场乡新益煤矿煤与瓦斯突出危险性鉴定报告的报告》的批复”；《贵州黔西煤矿区新益煤矿详查地质报告》，贵州兴源煤矿科技有限责任公司，2003年10月；《黔西县新益煤矿开采方案设计（变更）安全专篇》，贵州兴源煤矿科技有限责任公司，2010年2月；《黔西新益煤矿防治煤与瓦斯突出专项设计》，2010年11月等。
掘进工作面防突措施矿长：商付全工程师：褚洪海编制人：赵克龙编制日期：2011年9月2日规程措施传达贯彻记录负责人：传达人：班次：11302回风巷掘进工作面防突措施一、概述由于本工作面穿层掘进，因此在掘进过程中坚持“有掘必探”的原则，并及时进行预测预报，采取“四位一体”综合防突措施。
二、防突安全技术措施（一）防突措施防突措施采用长钻孔预抽、先抽后掘、超前钻孔排放等。
（二）防突措施效果检验在巷道迎头用风钻在煤层中打3个Φ42mm的效果检验孔，其中一个孔位于工作面中部，并平行于掘进方向，深度为9.6M，另两孔位于巷道轮廓线外3M范围，孔深10M，效果检验孔布置于两个措施孔之间。
钻孔每打2M测定一次钻屑解吸指标k1值，如测得的k1值小于临界值0.5ml/g.min1/2时措施有效，反之，措施无效。
措施有效的情况下，必须留有不小于2M孔深的超前距。
通风队根据措施和检验情况，及时下达防突措施效果检验报告单。
当措施无效时，必须采取防突的补充措施，并经措施效果检验有效后，方可采取安全措施施工。
掘进班组根据总工程师审批后的检验报告和现场地质部门测量的控制点控制掘进距离，可掘7m，严禁超掘。
（三）补充防突措施当措施无效时，必须采取迎头钻场预抽的补充防突措施：掘进过程中应力集中带、地质构造带和出现k1值超标的地段，在巷道迎头重新施工预抽钻孔进行预抽。
实施补充防突措施经措施效果检验有效后，方可采取安全措施施工。
（四）安全防护措施掘进期间采取的安全防护措施有建立压风自救系统，携带隔离式化学氧自救器，远距离放炮，放炮前停掉掘进工作面及回风系统的动力电源等。
1、建立压风自救系统压风自救系统安设在压缩空气管路上，在起爆地点安设一组压风自救系统，在距迎头25—40M 的巷道内设置一组压风自救系统，压风自救系统每组系统至少供5—8人使用，压缩空气供给量每人不得小于0.1m3/min。
2、携带隔离式化学氧自救器所有作业人员及放炮警戒人员必须佩带并熟知隔离式化学氧自救器的使用方法。
最新整理回采工作面专门防突设计于本工作面防突专门设计是在贯彻公司严格按照突出矿井管理的要求，认真执行《采煤工作面区域综合防突措施》并经区域措施效果检验达标（详见《采煤工作面消突评价报告》）后，为进一步确保采煤工作面安全、防治发生工作面突出事故而专门编制的本防突设计。
一、概述1、工作面布置矿井走向长约1200m，设计考虑一个水平、上下山二个采区双向布置开采。
水平标高+1400m。
M23、M16煤层分层开采，M27、M30煤层联合开采。
于M16煤在一采区内已经基本采完，为了尽快达产，考虑首采工作面布置在一采区M23煤。
主斜井到设计标高后，沿M23煤层+1400水平布置运输大巷，在矿井走向中部沿M23煤层中布置运输上山、行人上山、回风上山；在+1480米标高布置绞车硐室，在回风上山+1456m标高M23煤层中布置1456m回风大巷与回风平硐连通，形成上山采区的开拓系统。
采区运输上山、行人上山、回风上山施工完成后，从运输上山+1445m 和+1480m标高向南布置11601采面运输顺槽和回风顺槽，用切眼连通上下顺槽，形成首采工作面。
二采区开拓系统：在+1400水平运输大巷一采区上山附近顺M23煤层底板岩石内布置二采区运输下山、行人下山、回风下山至+1260m，布置采区水仓，将回风下山与一采区回风上山连通，形成二采区的开拓系统。
2、地质情况（1）工作面煤层情况矿区内较稳定煤层主要有4层，自上而下编号为M16、M23、M27、M30。
11601工作面标高位于+1472m～+xxxx0m，位于龙潭组第一段（P3l1）中部，长兴灰岩之下，M23煤层之上，上距长兴组燧石灰岩底200～210m，平均205m左右；下距M23煤层45～50m，平均48m左右。
M16煤层厚1.5～2.0m，平均厚1.80m，煤层稳定，在走向与倾向上变化较小，倾角平均170。
为稳定简单煤层。
（2）工作面瓦斯情况根据贵州省能源局文件：黔能源发 20xx 281号“关于毕节地区煤炭局《关于请求审批20xx年度矿井瓦斯等级鉴定报告的报告》的批复”，织金县绮陌乡永兴煤矿矿井绝对瓦斯涌出量为 6.98m3／min，相对瓦斯涌出量为68.92m3／t。
六盘水恒鼎实业有限公司盘县淤泥金河煤矿11502回风绕道专项防突设计编制:审核：总工：2016年3月6日矿会审意见会审人员签字矿长总工程师安全矿长机电矿长生产矿长六盘水恒鼎实业有限公司会审意见会审人员签字六盘水恒鼎实业有限公司安全通风部六盘水恒鼎实业有限公司生产技术部六盘水恒鼎实业有限公司总工程师一、概况11502回风绕道开口点位于1645运输石门，先按照坡度3‰，方位118°，开口施工24m，后再按照-21°的坡度，方位208°施工14m，然后按照坡度-3‰，方位298°施工67m，与1641回风石门贯通，总工程量为105m，采用架棚进行支护，巷道规格为：下净宽×中高=4.0m×3.0m，拱形断面。
该巷道为11502回风巷的回风绕道。
二、区域综合防突措施（一）区域预测由于我矿未对16#煤层进行突出危险性鉴定，因此该煤层按照煤与瓦斯突出煤层管理，必须采取消突措施后，方可掘进。
（二）区域防突措施该工程为全煤巷道，距地面最高垂深为48.6m，最低垂深为39.1m，平均垂深为44.4m，根据安全专篇，我矿瓦斯风氧化带深度约为50米，故11502回风绕道处于瓦斯风化带，根据防突规定第四十三条之规定，煤层瓦斯风化带为无突出危险区域，判断11502回风绕道为无突出危险区域。
（三）区域措施效果检验1、测定方法本工作面采用DGC残余瓦斯含量直接测定装置进行煤体残余瓦斯压力和残余瓦斯含量测定。
2、经测定后若其中一个孔测定的瓦斯压力大于0.6MPa或瓦斯含量大于6m³/t，则区域防突措施无效，应采取补充防突措施，采取施工抽放钻孔进行抽放瓦斯，钻孔设计须经总工程师审批后再进行施工。
钻孔施工结束后立即进行抽放，在此过程中必须将工作面迎头的所有抽放钻孔阀门打开进行抽放。
3、当效果检验瓦斯含量、瓦斯压力均小于临界值时（即残余瓦斯含量小于6m3/t,残余瓦斯压力小于0.6Mpa；），则防突措施有效，进行区域验证。
桐梓县松坎道角煤矿2014年度矿井防突措施计划编制：机电矿长：生产矿长：安全矿长：总工程师：矿长：编制日期：2013年12月27日桐梓县松坎道角煤矿2014年度矿井防突措施计划一、矿井概况（一）组织机构及职能：桐梓县松坎道角煤矿设计能力为15万吨/年的生产矿井，证照齐全，矿井主要灾害是煤与瓦斯突出。
为此，矿井成立了防突领导小组，领导小组下设办公室为通防科，负责日常防突管理工作。
组建了38人的防突队并配备了3名防突技术人员。
每月由总工程师组织一次防突例会，及时解决存在的问题。
（二）通防机构及职责1、通防科：（1）负责编制年、季、月度的防治突出措施计划并报批；（2）负责矿井防突措施的制定审批；（3）组织有关部门随时检查防治突出措施的落实情况，并将检查结果向总经理和总工程师汇报，有关负责人应对发现的问题立即组织解决。
（4）负责收集矿井各种突出资料，参与突出事故调查分析。
（5）会同安全科检查防突机构成员单位防突岗位责任制落实情况；（6）每月召开一次由总工程师主持、防突小组成员参加的防突专题会；（7）审批防突工作面日报表和防突参数报告单；（8）负责矿井抽放技术管理；（9）负责矿井通风技术管理；2、通风队：（1）按防突管理要求，负责矿井通风系统管理；（2）负责矿井、采区和防突采、掘工作面的通风系统的设计，通风设施位置选定、设置、建筑；（3）保证通风系统独立、畅通、可靠，杜绝串联风；（4）负责局部通风机选型，安装位置选定，局部通风机管理，杜绝循环风，确保掘进工作面有效风量满足安全生产的需求；（5）矿井风量分配与调节、通风系统调整、风量测定，有害气体检查等工作；（6）负责矿井通风系统的日常检查与管理，发现通风设施必须及时处理，巷道断面不符合要求及时向分管领导汇报进行处理；（7）负责矿井瓦斯监控系统的设计、安装、维护、校验，保证瓦斯超限既报警又断电，遥讯信号不得中断；（8）重点防突头面的瓦斯监测资料必须每天进行分析，掌握工作面瓦斯涌出的变化规律及发展趋势，用以指导防突工作；（9）负责矿井采掘工作面防突参数的测定；（10）加强对防突员的培训，做好防突参数测定仪器仪表的维修，确保仪器灵敏可靠；（11）会同安全科、施工单位验收措施孔施工质量，措施孔施工结束后，及时进行验孔；（12）依据效果检验结果，负责确定施工单位当班允许推进长度；（13）值班人员必须认真填写“煤与瓦斯突出危险头面通风日报”，送总工审阅；（14）负责防突措施的落实，严格掌握施工进度，确保抽放钻孔、释放钻孔的超前距。
桐梓县水坝塘杨家槽煤矿（11102回风巷掘进工作面）防突设计编制：审核：时间：年月工作面名称: 11102回风巷掘进工作面矿长:技术负责:生产矿长：安全矿长:生产科：安全科：机电科：探水队：作业班组：目录目录 (3)第一章矿井基本情况 (5)第一节井田概况 (5)一、地理位置及交通状况 (5)二、自然地理 (5)第二节地质构造及特征 (9)一、区域地质 (9)二、矿区地质 (9)三、构造 (10)第三节煤层及煤质 (11)第四节矿井主要灾害因素及安全条件 (13)一、矿区水文地质条件及开采后的变化 (13)二、煤层顶底板及夹矸 (19)三、瓦斯、煤尘及煤的自燃 (19)四、工程地质条件 (20)五、环境地质条件 (21)六、地质资源量 (21)七、勘探程度、资源及开采条件评述 (22)第五节矿井开拓开采概况 (24)一、井田境界 (24)二、矿井资源/储量计算 (24)三、设计能力、服务年限 (30)四、矿井开拓、采掘部署情况 (30)第六节矿井通风情况简介 (36)一、通风方式 (36)二、通风方法 (36)三、风井数目 (36)四、通风设备 (37)第七节矿井突出情况及防治突出措施情况简介 (38)第四章矿井防治煤与瓦斯突出综合技术措施方案 (45)一、防突基本工艺流程 (45)二、管理总则及一般规定 (48)三、区域防突措施 (58)四、局部防突措施突出危险性预测 (60)五、局部防突措施的选取及施工设计 (61)六、局部防突措施效果检验 (61)七、突出预兆 (62)八、通风系统 (62)九、避灾线路 (62)第五章安全防护措施 (65)一、采取安全防护措施的意义 (65)二、震动放炮和远距离放炮 (65)三、避难所 (69)四、压风自救系统 (69)五、矿山救护 (71)六、监测监控系统 (73)第六章矿井防突管理设计 (74)一、防突组织管理 (77)二、防突技术管理 (79)三、现场管理 (83)第一章矿井基本情况第一节井田概况一、地理位置及交通状况1、地理位置水坝塘杨家槽煤矿位于桐梓县城以北水坝塘镇金竹村杨家槽附近。
矿区地理坐标为：东经107°01′43″～107°02′11″，北纬28°45′02″～28°47′30″。
2、交通状况水坝塘杨家槽煤矿位于桐梓县城以北水坝塘镇金竹村杨家槽附近，距县城平距约72km。
矿区至松坎约70km，并与201国道、川黔铁路、遵崇高等级公路相连。
矿区至南川约38km。
交通较为方便（详见插图1）。
二、自然地理1、地形地貌矿区地貌为高原丘陵、低山，地形起伏不大，最高海拔标高为1522m （矿区中部笔架山），最低海拔标高为1292m（矿区北部的湾箐及黄泥坡附近），最大相对高差为230m；一般标高为1350～1450m，一般高差为80～100m。
山体走向大体为北北东—南南西向，主要受区域地质构造、地层结构及地表河流等控制。
地势总体中部较高，北东部较低。
地表迳流主要为泉水、溪沟，最低点为测区东北部季节性溪沟流出图区的一带河床（水井坎），标高为1240m，地形高差为282m。
测区内山峦起伏，其间形成规模大小不一的溪沟和冲沟，并常见岩溶洼地、落水洞、漏斗及溶洞等岩溶形态。
2、气象本区属亚热带温湿气候，据桐梓县气象局提供的1957～2000年气象资料统计显示，最高月平均气温22.9℃（7月份），最低月平均气温3.8℃（1月份），年平均气温14.0℃，极端最高气温为35.4℃（1958年7月23日），极端最低气温为-10.4℃（1977年2月9日）；降水量多集中夏季，冬季降水量较小，最大月平均降水量为169.2mm（6月份），最小月平均降水量为20.2mm（2月份），全年平均降水量973.3mm；多年平均相对湿度为82%。
总的气候特点是：春迟夏短，秋早冬长，水热同季，干湿异期，四季分明。
3、地表水区内无较大的泉点和溪流，地表水、地下水的动态特征了解不够。
但观测时间经历了枯水期和丰水期，根据观测结果显示生产矿井、泉水和地表水变化均较大，说明地下水径流途径短，明显受大气降水影响。
4、地震据《中国地震动参数区划图》，矿区及附近地区地震烈度不超过Ⅵ度，属稳定类型，对矿山建设危害性不大。
1．地形地貌杨家槽煤矿地处大娄山脉北东向延伸部位，地形起伏大，山峦叠嶂，沟谷纵横，多为坡地，平地少。
属构造剥蚀中～高山山地地貌。
区内海拔标高一般在400～1294m，相对高差一般在894m；矿区南则为水坝塘镇，属河谷地貌，地势较低，羊磴河在此由东向西迳流。
当地最低海拔标高为矿区南部的羊磴河河床，海拔标高400m（为矿区最低侵蚀基准面），地势总体呈东高西低的趋势。
2．河流矿区南则为水坝塘镇，属河谷地貌，地势较低，羊磴河在此由东向西迳流。
3．气象及地震矿区属中亚热带季风性湿润气候区，区内气候特征为冬季寒冷，夏季凉爽，雾雨时间长，空气湿润，降雨充沛，在冬季一般有3～4个月的间隙冰冻期。
据桐梓县气象局多年气象资料统计，年平均气温14.7℃，极端最高气温37.5℃（1952年7月3日），极端最低气温-6.9℃（1977年1月30日），年平均无霜期265天，年日照时数1114.3小时，地势较高地区有雨雾、冰冻和倒春寒等灾害性天气，年平均降水量为1057.1㎜，丰水期多集中在5～9月，占全年降水量的70.50%，平水期为4月、11月，降水量占全年的12.32%，枯水期为12月至次年3月，占全年降水量的17.16%。
年平均蒸发量为409.2㎜，年平均相对温度为79%，各月平均相对温度变化不大。
根据中华人民共和国国家标准《建筑抗震设计规范》（GB50011—2001），桐梓县抗震设防烈度为Ⅶ度，设计基本地震加速度值为0.10g。
矿井交通位置图第二节地质构造及特征一、区域地质区域上地层主要有三叠系、二叠系。
由老到新依次为：二叠系中统茅口组（P2m）灰岩，上统龙潭组（P3l）含煤碎屑岩、长兴组（P3c）灰岩；三叠系下统夜郎组（T1y）灰岩与碎屑岩；茅草铺组（T1m）灰岩与白云岩。
二、矿区地质矿区内出露的地层自下而上有：二叠系中统栖霞组（P2q）、茅口组（P2m），上统龙潭组（P3l）、长兴组（P3c），三叠系下统夜郎组（T1y）、茅草铺组（T1m）及第四系（Q），现将各地层由老到新分述如下：1、二叠系中统栖霞、茅口组（P2q+m）浅灰、灰、深灰色厚层状细至中晶灰岩，中下部层间常夹有机质薄膜或炭、泥质条带，富含生物化石，区内可见厚度大于250m。
2、二叠系上统龙潭组（P3l）该组为一套海陆交互相地层，厚79～90m（详见第四章第一节含煤岩系）。
3、二叠系上统长兴组（P3c）该组为深灰色中厚层细晶灰岩，含隧石，层间常夹有机质薄膜或炭泥质，富产蜒科及腕足类动物化石。
厚58～68m。
4、三叠系下统夜郎组（T1y）该组按岩性特征可分为三段，由下往上依次为：（1）沙堡湾段（T1y1）灰、灰绿色泥岩、钙质泥岩夹薄层泥灰岩，产少量腕足类化石。
厚11～19m。
（2）玉龙山段（T1y2）灰、浅灰色薄至中厚层灰岩、泥质灰岩，中上部间夹少量紫灰色泥岩，顶部为2～4m稳定的浅灰色厚层鲕粒灰岩。
厚131～174m。
（3）九级滩段（T1y3）据岩性特征可分为三个亚段：1）第一亚段（T1y3-1）紫红色、灰绿色泥岩、泥质粉砂岩夹少量灰色钙质泥岩、泥灰岩，产瓣鳃类化石。
厚96～132m。
2）第二亚段（T1y3-2）灰色薄至中厚层状微～细晶灰岩及泥质灰岩，产腕足类动物化石。
厚144～161m。
3）第三亚段（T1y3-3）紫红色、灰绿色泥岩、泥质粉砂岩夹钙质泥岩及少量薄至中厚层泥灰岩。
产瓣鳃类化石。
厚25～28m。
5、第四系（Q）黄色、黄褐色粘土、亚粘土及植物根系，含砾砂、砂岩、泥岩碎块，主要分布在缓坡、沟谷及低洼地带。
厚0—20m。
三、构造矿区位于黄平坝复向斜之水箐坝向斜西翼南段，地层呈单斜产出，倾向100～120度，倾角为55～65度，平均为60度左右。
矿区南部发育一条走近南北向断层F1，该断层在矿区内延伸约1.5km，断层倾向北北西向,倾角70度左右, 该断层落差大于20m,推测为一逆断层，该矿主平硐已揭露到F1断层。
目前该矿630井巷已揭露到一断层点，其断层性质不明，断距不详。
综上所述，参照相关规范，矿区内地质构造复杂程度属中等类型。
第三节煤层及煤质1、含煤地层矿区内含煤岩系为二叠系上统龙潭组（P3l），该组由一套海陆交互相、多旋回沉积组成。
岩性以石灰岩、泥灰岩、粉砂岩、泥岩、粘土岩及煤层组成。
根据岩性特征和含煤情况分上、下两段。
上段：上部以灰、深灰色细砂岩、粉砂岩、泥岩为主，间夹3～4层2m 厚的石灰岩及泥灰岩，含煤层（线）2～3层，其中含可采煤层1层（C3）。
该段厚约30m。
下段：主要由灰、深灰色细砂岩、粉砂岩、泥岩及煤组成，顶部夹二层厚约1.2m菱铁质灰岩，下部夹2～3层石灰岩和泥灰岩，底部为一层厚约3.0m含黄铁矿粘土岩。
该段含煤层（线）3～4层，其中含可采煤层2层（C2、C1）。
该段厚约50m。
2、含煤性据收集的资料分析：矿段内煤系地层，一般含煤层（线）4～6层，其中可采煤3层（C1、C2、C3）。
煤系地层平均厚度84.47m，煤层平均总厚5.52m，含煤系数6.53%,可采煤层平均厚3.52m，可采含煤系数4.16%。
3、煤层矿区内含C1、C2、C3三层可采煤层，煤层呈层状、似层状产出，煤层产状与地层产状一致。
矿层上、下界与围岩界线清楚。
各煤层在该区域内沿走向和倾向上较稳定。
1）C3煤层位于龙潭组中上部，上距煤系地层顶界9～14m，厚0.90～1.40m，平均1.08m。
直接顶板为深灰色泥岩，底板为粘土岩（见煤层特征表）。
2）C2煤层位于龙潭组下部，上距C3煤层底界20～28m，平均25米左右，下距龙潭组与茅口组界线约18～22m不等，煤层厚1.30～1.40m，平均1.36m。
直接顶板一般为深灰色泥岩，底板多为粉砂质泥岩、泥岩。
3）C1煤层位于龙潭组底部黄铁矿粘土岩之上，距龙潭组与茅口组界线约3～4m。
层位稳定，呈层状产出，连续性好，厚度1.15～1.35m，平均1.25m。
变化系数16.70%，为较稳定的薄至中厚煤层。
直接顶板为泥岩（伪顶）及黑色炭质泥岩，往上为灰～深灰色中厚层细晶灰岩;直接底板为黄铁矿粘土岩。
煤层特征表煤层编号煤层厚度（m）煤层倾角（º）煤层间距（m）煤层结构煤层稳定性顶底板岩性备注顶板底板C3 1.08 5525 简单稳定泥岩粘土岩可采C2 1.36 55简单稳定泥岩粉砂质泥岩、泥岩可采16.5C1 1.26 55 简单稳定泥岩粘土岩可采4、煤的物理性质特征矿区内各煤层特征相似：颜色为钢灰色，以半金属光泽、金刚光泽为主，少量为丝绢光泽；差参状断口为主，其次为贝壳状断口及阶状断口，内生裂隙普遍发育，机械强度较低，一般易碎。
