导电银胶成分介绍导电银胶是一种特殊的导电材料，其成分主要由银粒子组成。
它具有优异的导电性能和适用于多种应用的特点。
本文将深入探讨导电银胶的成分，包括银粒子的形态、尺寸和配方等方面。
银粒子的形态银粒子的形态对导电银胶的性能有着重要影响。
常见的银粒子形态包括球形、棒状、片状等。
不同形态的银粒子对导电性能的影响有所差异。
例如，球形银粒子具有较大的比表面积，有利于提高导电性能；片状银粒子具有较高的填充密度，能够增加导电路径，提高导电性能。
银粒子的尺寸银粒子的尺寸也是影响导电银胶性能的重要因素。
一般来说，较小的银粒子具有更高的导电性能。
因为小尺寸的银粒子具有较大的比表面积，有更多的导电通道；同时，小尺寸的银粒子在填充过程中更容易分散，有助于提高导电银胶的均匀性和稳定性。
配方设计导电银胶的配方设计非常重要。
合理的配方可以提高导电银胶的导电性能和工艺可行性。
一个典型的导电银胶配方包括银粒子、有机胶基和溶剂。
其中，银粒子作为导电的主要成分，有机胶基则负责增加胶凝性和可塑性，溶剂用于调节导电银胶的粘度和黏度。
不同应用领域需要不同的配方设计，以满足具体需求。
银粒子与有机胶基的界面相互作用在导电银胶中，银粒子与有机胶基之间存在着界面相互作用。
这一相互作用对导电银胶的导电性能和稳定性有重要影响。
界面相互作用可以通过表面修饰剂来进行调控。
常用的表面修饰剂包括硅烷偶联剂、聚合物表面活性剂等。
这些表面修饰剂可以提供更好的界面粘附性，同时减少银粒子之间的聚集现象，提高导电银胶的稳定性。
导电银胶的应用领域导电银胶具有广泛的应用领域。
以下是几个常见的应用领域：电子器件导电银胶可以用于连接电子器件的导电路径。
它可以取代传统的焊接或导线连接，减少电子器件的体积和重量，并提供更好的导电性能。
导电银胶在柔性电子器件中应用广泛，如柔性电路板、可弯曲显示屏等。
太阳能电池导电银胶可以用于太阳能电池的制造过程中。
它可以作为电极材料，提供良好的导电性能和较高的光吸收能力。

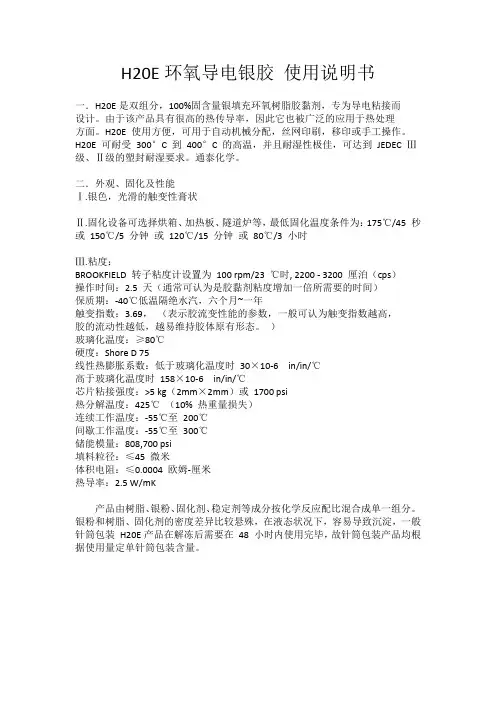

H20E环氧导电银胶使用说明书一．H20E是双组分，100%固含量银填充环氧树脂胶黏剂，专为导电粘接而设计。
由于该产品具有很高的热传导率，因此它也被广泛的应用于热处理方面。
H20E 使用方便，可用于自动机械分配，丝网印刷，移印或手工操作。
H20E 可耐受300°C 到400°C 的高温，并且耐湿性极佳，可达到JEDEC Ⅲ级、Ⅱ级的塑封耐湿要求。
通泰化学。
二．外观、固化及性能Ⅰ.银色，光滑的触变性膏状Ⅱ.固化设备可选择烘箱、加热板、隧道炉等，最低固化温度条件为：175℃/45 秒或150℃/5 分钟或120℃/15 分钟或80℃/3 小时Ⅲ.粘度：BROOKFIELD 转子粘度计设置为100 rpm/23 ℃时, 2200 - 3200 厘泊（cps）操作时间：2.5 天（通常可认为是胶黏剂粘度增加一倍所需要的时间）保质期：-40℃低温隔绝水汽，六个月~一年触变指数：3.69，（表示胶流变性能的参数，一般可认为触变指数越高，胶的流动性越低，越易维持胶体原有形态。
）玻璃化温度：≥80℃硬度：Shore D 75线性热膨胀系数：低于玻璃化温度时30×10-6 in/in/℃高于玻璃化温度时158×10-6 in/in/℃芯片粘接强度：>5 kg（2mm×2mm）或1700 psi热分解温度：425℃（10% 热重量损失）连续工作温度：-55℃至200℃间歇工作温度：-55℃至300℃储能模量：808,700 psi填料粒径：≤45 微米体积电阻：≤0.0004 欧姆-厘米热导率：2.5 W/mK产品由树脂、银粉、固化剂、稳定剂等成分按化学反应配比混合成单一组分。
银粉和树脂、固化剂的密度差异比较悬殊，在液态状况下，容易导致沉淀，一般针筒包装H20E产品在解冻后需要在48 小时内使用完毕，故针筒包装产品均根据使用量定单针筒包装含量。
导电银胶电击电阻变小的原因导电银胶电击电阻变小的原因一、背景导电银胶是一种广泛应用于电子行业的导电粘合剂，由于其优良的导电性能和粘合能力，被广泛用于电子元件的粘接和导通。
然而，在使用过程中，有时会出现导电银胶电击电阻变小的情况，这会对电子设备的性能产生影响。
因此，探究导电银胶电击电阻变小的原因显得尤为重要。
二、原因分析银粉的粒度：导电银胶中的银粉粒度越小，其导电性能通常越好。
如果银粉的粒度过小，会导致银胶的导电性能增加，从而使得电击电阻减小。
银粉的纯度：银粉的纯度越高，其导电性能越好。
如果银粉中含有其他杂质，这些杂质会影响银粉的导电性能，导致电击电阻减小。
固化温度与时间：导电银胶的固化温度和时间对其导电性能也有影响。
如果固化温度过高或时间过长，会导致银胶内部的银粉排列发生变化，从而影响其导电性能，使得电击电阻减小。
环境湿度：环境湿度对导电银胶的导电性能也有影响。
湿度过高会导致银胶中的水分含量增加，从而降低银胶的导电性能，使得电击电阻减小。
使用方式：导电银胶的使用方式对其导电性能也有影响。
例如，如果在使用过程中涂胶过多或过少，都会影响银胶的导电性能，导致电击电阻减小。
三、解决方案选择合适的银粉粒度：在选择导电银胶时，应选择粒度适中的银粉，以保证其导电性能。
提高银粉的纯度：尽量选择纯度较高的银粉，以提升导电银胶的导电性能。
控制固化条件：在固化导电银胶时，应控制好温度和时间，避免过高的温度和过长的时间导致银胶内部的银粉排列发生变化。
控制环境湿度：在使用导电银胶时，应控制好环境湿度，避免湿度过高导致银胶中的水分含量增加。
正确使用方式：在使用导电银胶时，应控制好涂胶量，避免过多或过少影响其导电性能。
导电银胶保存冰箱冰柜安全操作及保养规程导电银胶是一种非常重要的材料，它常常用于电子零部件的连接。
在使用导电银胶时，需要特别注意保存和保养，以确保其性能稳定可靠。
本文将介绍导电银胶的保存和保养规程，帮助用户正确使用导电银胶，避免不必要的损失。
导电银胶的保存导电银胶是一种易挥发的材料，需要注意保存温度和时间，以确保其长时间使用前性能稳定。
保存温度导电银胶的最佳保存温度为5℃至25℃。
在这个温度范围内保存导电银胶，可以保证其性能不会发生明显变化。
如果保存温度过高或过低，导电银胶的成分可能会发生变化，影响其导电性和粘接性。
避免阳光直射导电银胶应该保存在不受阳光直射的地方。
阳光中的紫外线会破坏导电银胶的分子结构，使其性能下降。
因此，在存放导电银胶的地方应该避免阳光直射。
避免受潮导电银胶很容易受潮，因此应该尽量避免接触水分，或被存放在潮湿的环境中。
如果导电银胶受潮，其导电性和粘接性都会受到影响。
避免长时间存放导电银胶不宜长时间存放。
虽然导电银胶保存温度可能在标准范围内，但是长时间存放会导致其性能下降，并且可能会出现变质等问题。
因此，建议用户只购买所需数量的导电银胶，避免长时间存放。
导电银胶的保养导电银胶除了保存温度和时间以外，还需要注意保养。
保养可以延长导电银胶的使用寿命，减少损失和浪费。
打开密封后要尽快使用在接触空气之后，导电银胶会逐渐凝固，导致使用难度增加。
因此，在打开密封后，应尽快使用导电银胶，以免影响其使用效果。
用后尽快存放在使用完导电银胶之后，应把剩余的导电银胶密封存放。
如果长时间暴露在空气中，导电银胶会失去挥发性而无法使用。
而且，如果导电银胶暴露在空气中，还可能吸收水分或其他有害物质，影响其性能。
避免使用过量导电银胶使用时应该尽量避免使用过量。
如果导电银胶使用过量，可能会浪费大量材料，导致成本增加。
而且，过量使用导电银胶会破坏电子零件之间的平衡，导致电路不稳定。
避免与其他物质接触导电银胶不应该与其他物质接触。
