电力电子技术的应用电力电子技术是利用电力电子器件对电能进行控制和转换的学科。
它包括电力电子器件、变流电路和控制电路三部分，是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展，电力电子技术由于和现代控制理论、材料科学、电机工程、微电子技术等血多领域密切相关，已逐步发展成为一门多学科相互渗透的综合性技术学科。
电力电子技术是近几年迅速发展的一种高新技术，广泛应用于机电一体化、电机传动、航空航天等领域，现已成为各国竞相发展的一种高新技术。
它不仅应用于一般工业，也广泛用于交通运输、电力系统、通信系统、计算机系统、新能源系统等，在照明、空调等家用电器及其他领域中也有着广泛的应用。
以下分几个主要应用领域加以叙述。
一、一般工业工业中大量应用各种交直流电动机。
直流电动机有良好的调速性能，给其供电的可控整流电源或直流斩波电源都是电力电子装置。
近年来，由于电力电子变频技术的迅速发展，使得交流电机的调速性能可与直流电机相媲美，交流调速技术大量应用并占据主导地位。
大至数千kW的各种轧钢机，小到几百W的数控机床的伺服电机，以及矿山牵引等场合都广泛采用电力电子交直流调速技术。
一些对调速性能要求不高的大型鼓风机等近年来也采用了变频装置，以达到节能的目的。
还有些不调速的电机为了避免起动时的电流冲击而采用了软起动装置，这种软起动装置也是电力电子装置。

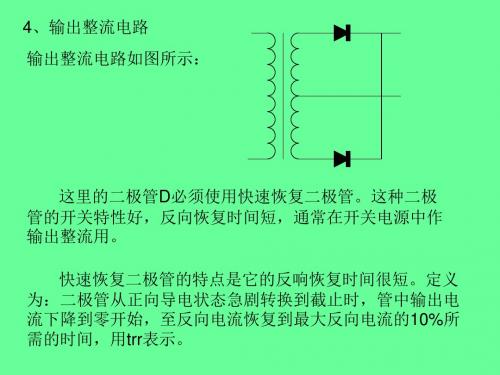

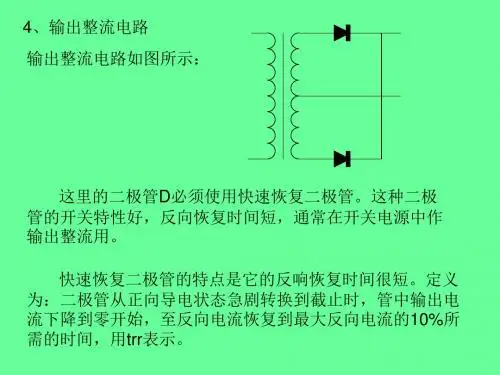

电化学工业大量使用直流电源，电解铝、电解食盐水等都需要大容量整流电源。
电镀装置也需要整流电源。
电力电子技术还大量用于冶金工业中的高频或中频感应加热电源、淬火电源及直流电弧炉电源等场合。
电力电子技术在一般工业中的应用最主要的就是电机调速传动和电源。
电机调速传动又分工艺调速传动和节能调速传动两大类：工艺调速传动指工艺要求必须调速的传动，例如轧机，矿井卷扬，机床，造纸等以前用直流电动机驱动的机械的传动。
节能调速指风机、泵等以前不调速，为节能而改用调速。
二、交通运输电气化铁道中广泛采用电力电子技术。
电力电子技术在电力系统保护与控制中的应用电力电子技术是指在电力系统中应用电子元器件和电子技术来完成电能的转换、调节和控制的技术领域。
随着电力系统的发展和电能需求的不断增长，电力电子技术在电力系统保护与控制中的应用日益重要。
本文将通过介绍电力电子技术在电力系统保护与控制中的应用领域和案例，详细探讨其在电力系统中的作用。
一、电力电子技术在电力系统保护中的应用1. 隔离保护电力系统中常常会出现故障，如短路故障、接地故障等。
而这些故障会对电力设备和供电正常运行造成影响甚至损坏。
为了保护电力设备和人身安全，需要及时检测并隔离故障点。
电力电子技术通过应用断路器、继电保护装置和故障指示器等设备，能够实现快速检测和隔离故障点，提高电力系统的稳定性和可靠性。
2. 过电流保护在电力系统中，过电流是一种常见的故障形式，其原因可能是电源短路、负载过大或线路接触不良等。
电力电子技术通过应用电流传感器和数字信号处理器等技术，能够快速检测出过电流故障并采取相应措施，例如切除故障线路或自动分合闸等，从而保护电力设备和电力系统的正常运行。
3. 超频率保护电力系统在运行过程中，可能会出现电力负荷突然减少或电源突然增加的情况，这将引起电力系统的频率突然上升，甚至超出额定频率范围。
超频率将引起电力设备的损坏，并可能导致电力系统的不稳定。
电力电子技术通过应用频率测量装置和控制器等设备，能够快速检测并控制电力系统的频率，实现超频率保护，保持电力系统的稳态运行。
二、电力电子技术在电力系统控制中的应用1. 有源电力滤波器随着电力设备的增多和复杂性的提高，电力系统中普遍存在电力谐波和电力波动等问题。
这将引起供电质量的下降以及设备的损坏。
有源电力滤波器是一种能够对电力谐波进行实时监测和补偿的设备。
它通过电力电子技术的控制和调节，能够高效减小电力谐波，提高电力供电质量。
2. 功率控制装置在电力系统中，电力负荷具有动态性和变化性。
为了确保电力系统的平衡和稳定，需要对电力负荷进行控制。

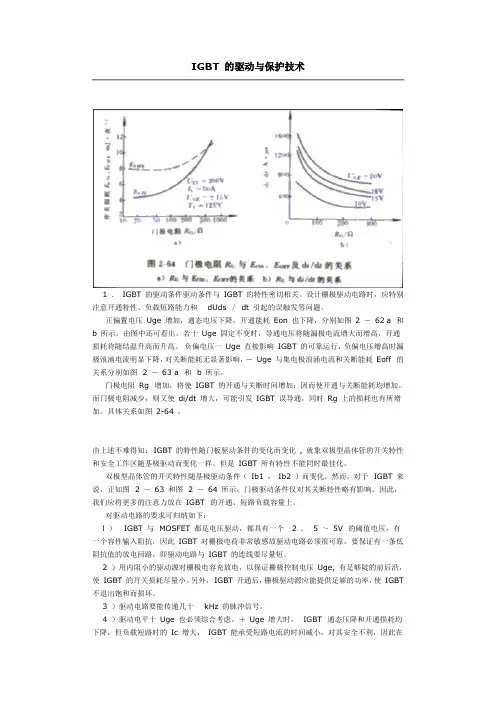

IGBT 的驱动与保护技术1 ．IGBT 的驱动条件驱动条件与IGBT 的特性密切相关。
设计栅极驱动电路时，应特别注意开通特性、负载短路能力和 dUds ／dt 引起的误触发等问题。
正偏置电压Uge 增加，通态电压下降，开通能耗Eon 也下降，分别如图2 －62 a 和b 所示。
由图中还可看出，若十Uge 固定不变时，导通电压将随漏极电流增大而增高，开通损耗将随结温升高而升高。
负偏电压一Uge 直接影响IGBT 的可靠运行，负偏电压增高时漏极浪涌电流明显下降，对关断能耗无显著影响，－Uge 与集电极浪涌电流和关断能耗Eoff 的关系分别如图 2 －63 a 和 b 所示。
门极电阻Rg 增加，将使IGBT 的开通与关断时间增加；因而使开通与关断能耗均增加。
而门极电阻减少，则又使di/dt 增大，可能引发IGBT 误导通，同时Rg 上的损耗也有所增加。
具体关系如图2-64 。
由上述不难得知：IGBT 的特性随门板驱动条件的变化而变化, 就象双极型晶体管的开关特性和安全工作区随基极驱动而变化一样。
但是IGBT 所有特性不能同时最佳化。
双极型晶体管的开关特性随基极驱动条件（Ib1 ，Ib2 ）而变化。
然而，对于 IGBT 来说，正如图 2 －63 和图 2 －64 所示，门极驱动条件仅对其关断特性略有影响。
因此，我们应将更多的注意力放在IGBT 的开通、短路负载容量上。
对驱动电路的要求可归纳如下：l ） IGBT 与 MOSFET 都是电压驱动，都具有一个 2 ． 5 ～5V 的阈值电压，有一个容性输入阻抗，因此IGBT 对栅极电荷非常敏感故驱动电路必须很可靠，要保证有一条低阻抗值的放电回路，即驱动电路与IGBT 的连线要尽量短。
2 ）用内阻小的驱动源对栅极电容充放电，以保证栅极控制电压Uge, 有足够陡的前后沿，使IGBT 的开关损耗尽量小。
另外，IGBT 开通后，栅极驱动源应能提供足够的功率，使IGBT 不退出饱和而损坏。

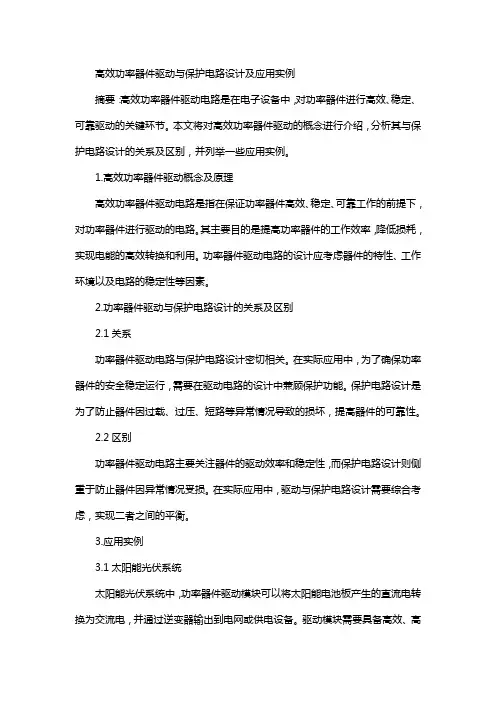

高效功率器件驱动与保护电路设计及应用实例摘要：高效功率器件驱动电路是在电子设备中，对功率器件进行高效、稳定、可靠驱动的关键环节。
本文将对高效功率器件驱动的概念进行介绍，分析其与保护电路设计的关系及区别，并列举一些应用实例。
1.高效功率器件驱动概念及原理高效功率器件驱动电路是指在保证功率器件高效、稳定、可靠工作的前提下，对功率器件进行驱动的电路。
其主要目的是提高功率器件的工作效率，降低损耗，实现电能的高效转换和利用。
功率器件驱动电路的设计应考虑器件的特性、工作环境以及电路的稳定性等因素。
2.功率器件驱动与保护电路设计的关系及区别2.1关系功率器件驱动电路与保护电路设计密切相关。
在实际应用中，为了确保功率器件的安全稳定运行，需要在驱动电路的设计中兼顾保护功能。
保护电路设计是为了防止器件因过载、过压、短路等异常情况导致的损坏，提高器件的可靠性。
2.2区别功率器件驱动电路主要关注器件的驱动效率和稳定性，而保护电路设计则侧重于防止器件因异常情况受损。
在实际应用中，驱动与保护电路设计需要综合考虑，实现二者之间的平衡。
3.应用实例3.1太阳能光伏系统太阳能光伏系统中，功率器件驱动模块可以将太阳能电池板产生的直流电转换为交流电，并通过逆变器输出到电网或供电设备。
驱动模块需要具备高效、高可靠性的特点，同时具备保护功能，如过压、过流、短路等保护。
3.2电动汽车驱动系统电动汽车驱动系统中，功率器件驱动电路用于控制电机转速，实现车辆加速、减速等运动。
驱动电路应具备高效、高扭矩输出、低噪音等特点，同时具备过温、过压、过流等保护功能。
3.3工业变频器工业变频器中，功率器件驱动电路用于控制交流电机的转速，实现工业设备的自动化运行。
驱动电路需要具备高效率、高稳定性、高可靠性的特点，同时具备过载、过压、短路等保护功能。
4.结论高效功率器件驱动与保护电路设计在现代电子设备中具有重要意义。
随着技术的不断发展，功率器件驱动电路将朝着更高效率、更低损耗、更可靠的方向发展。
IGBT的驱动电路原理与保护技术IGBT（Insulated Gate Bipolar Transistor）是一种功率MOSFET和普通异质结型二极管的复合封装元件，具有高电压承受能力和高输入阈值电压等特点。
IGBT广泛应用于电力电子领域，如变频器、电力传动系统和电力转换等方面。
为了确保IGBT能正常工作，需要设计合理的驱动电路和保护技术。
IGBT驱动电路的原理是将控制信号加在IGBT的栅极上，控制IGBT的导通和关断。
该电路主要由驱动电源、反馈电路、隔离电路和增益电路组成。
驱动电源：将直流电源或交流电源转换为待驱动的IGBT所需的驱动电压和电流。
常用的驱动电源有三相桥式整流电路和离线开关电源。
其中，三相桥式整流电路通过整流变压器将交流电源转换为直流电源，经由滤波电容后供给驱动电路；离线开关电源利用开关电源电路将交流电源转换为恒定的直流电源，再供给驱动电路。
反馈电路：用于检测IGBT的开关状态以及输出电流等参数信息。
常用的反馈电路有隔离放大器和反馈变压器。
隔离放大器通过光电转换和电隔离将输入信号转换为输出信号，并保证输入与输出之间的电气隔离，以确保安全性和稳定性。
反馈变压器是通过变压器将输出信号与输入信号进行隔离和耦合，达到反馈的目的。
隔离电路：用于隔离驱动电源和IGBT的主回路。
通过隔离电路可以避免驱动电源与主回路之间的相互影响，提高系统的稳定性和安全性。
常用的隔离电路有光耦隔离和磁耦隔离。
光耦隔离通过光电转换将输入信号转换为光信号，再由光耦合输出为等效电流信号，实现了输入与输出之间的电气隔离。
磁耦隔离通过变压器的电磁感应将输入信号耦合到输出端，实现输入与输出之间的电气隔离。
增益电路：用于提升输入信号的电平和电流，以满足IGBT的工作要求。
增益电路可以选择共射极放大器、共基极放大器或共集极放大器等。
对于IGBT来说，常用的增益电路是共射极放大器。
增益电路的设计需要考虑输入输出阻抗的匹配、功率损耗和响应速度等因素。
第1篇一、实验目的1. 理解驱动保护电路的基本原理和组成。
2. 掌握驱动保护电路的设计方法。
3. 熟悉实验仪器的使用和调试。
4. 培养动手能力和分析问题、解决问题的能力。
二、实验原理驱动保护电路是电力电子系统中非常重要的组成部分，其主要功能是对功率开关器件进行驱动和保护。
驱动电路负责向功率开关器件提供合适的驱动信号，以保证器件正常工作；保护电路负责检测器件的工作状态，并在发生异常情况时及时采取措施，避免器件损坏。
实验中，我们将设计并搭建一个基于MOSFET的驱动保护电路，包括驱动电路和保护电路两部分。
驱动电路采用IR2130驱动模块，保护电路采用过流保护电路。
三、实验仪器与设备1. 实验箱2. 实验平台3. IR2130驱动模块4. MOSFET功率管5. 过流保护电路6. 信号发生器7. 示波器8. 万用表9. 电阻、电容等元件四、实验步骤1. 搭建驱动电路（1）根据电路原理图，将IR2130驱动模块与MOSFET功率管连接。
（2）连接电源，使用示波器观察驱动信号波形。
（3）调整IR2130驱动模块的参数，使驱动信号满足MOSFET功率管的要求。
2. 搭建保护电路（1）根据电路原理图，将过流保护电路与MOSFET功率管连接。
（2）连接电源，使用示波器观察保护电路的输出信号。
（3）调整过流保护电路的参数，使保护电路在过流时能够及时触发。
3. 实验测试（1）开启信号发生器，产生合适的驱动信号。
（2）使用示波器观察MOSFET功率管的驱动信号和保护电路的输出信号。
（3）调整实验参数，观察MOSFET功率管的工作状态。
（4）在过流条件下，观察保护电路是否能够及时触发，保护MOSFET功率管。
五、实验结果与分析1. 驱动电路测试通过观察示波器波形，可以看出驱动信号波形符合MOSFET功率管的要求，驱动电路工作正常。
2. 保护电路测试在过流条件下，保护电路能够及时触发，保护MOSFET功率管，实验结果符合预期。
