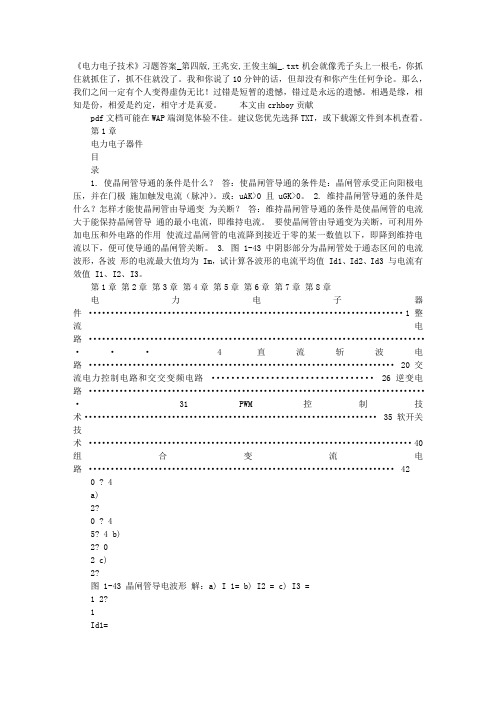

电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t

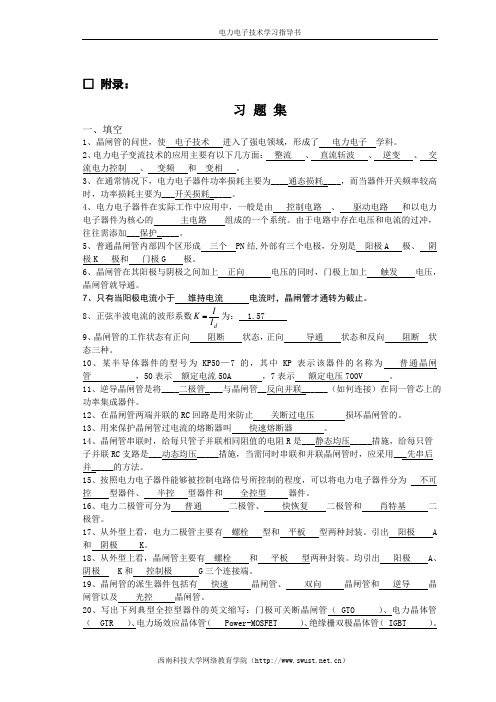

电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 | 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系， 其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以 上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属 于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双 极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动 的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 . 第2章整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续 流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为___，续流二极管承受的最大反向电压为___（设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管 所承受的最大正向电压和反向电压分别为__ 和_；带阻感负载时，α角移相范围为_0-90O _， 单个晶闸管所承受的最大正向电压和反向电压分别为___和___；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角时，晶闸管的导通角=_π-α-_; 当控制角小于不导电角时，晶闸管的导通角=_π-2_。
电力电子技术基础参考资料(doc 10页)
思考题与习题 1. 独立思考以下各小题，分别从“SCR、GTO、GTR、功率MOSEFT和IGBT”中选择合适的词填写在各小题的括号里。 （1）（）是半控器件，（）和（）是全控器件。 （2）（）和（）所需驱动电路的静态功耗接近于0。 （3）如果希望导通电流为15A时，器件主回路的导通压降小于220mV，则应选用（）作为主开关器件。 （4）除功率MOSFET外，（）的输入特性与功率MOSFET的输入特性类似。 （5）（）在导通电流为500A条件下，为了将它关断，它的控制极所需反向关断电流之峰值的绝对值需超过100A。 （6）（）的输入特性与双极型三极管的输入特性类似。 （7）如果希望制做一个升压型DC-DC变换电路，将450V 直流电源升高为650V直流电源，最大输出电流为200A，斩波频率为15KHz，则应选用（）作为主开关器件。 （8）（）如果已经导通，在主回路电流大于10A条件下，即使控制信号变为负值，它也不能关断。 2. 分析比较SCR（普通晶闸管）、双向SCR（双向晶闸管）、GTO （可 关断晶闸管）、GTR（电力双极型晶体管）、功率MOSFET和IGBT
（9）当U IN变化20%时，哪几种整流电路输出电压平均值的变化可小于3%？ （10）哪几种整流电路的功率因数低？ （11）哪几种整流电路的对交流输入电源造成的干扰小？ （12）如果在整流电路的输出与R L之间串接平波电感L，并希望在I RL达100A时R L两端电压的纹波因数小于1%，问：选用哪种整流电路所需L的电感量最小？ 6. 单相桥式二极管整流电路的交流输入电压有效值为220V，分别计算下列两种不同负载条件下整流输出电压的平均值U d、负载电流的平均值I d、每只整流二极管电流的平均值I DT 和有效值I T： （1）负载为纯阻性，R=10Ω。 （2）负载为电阻与电感相串联，R=10Ω，L可视为无穷大。 7. 由晶闸管构成的单相桥式全控整流电路的交流输入电压之有效值为100V，负载R=2Ω，L可视为无穷大，反电动势E=50V。试求α=30°时整流输出电流的平均值I d、每只晶闸管电流的平均值I dT和有效值I T。 8. 设晶闸管三相桥式可控整流电路输出带阻感负载，R=10Ω，L可视为∞？，它的三相交流输入线电压之有效值和全控整流输出电压之平均值分别为U lL和U d，U lL随电网电压波动的变化范围是320V至420V，晶闸管的导通压降可视为0，试求：
第6章 PWM控制技术 1．试说明PWM控制的基本原理。 答：PWM控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（吠形状和幅值）。 在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。效果基本相同是指环节的输出响应波形基本相同。上述原理称为面积等效原理 以正弦PWM控制为例。把正弦半波分成N等份，就可把其看成是N个彼此相连的脉冲列所组成的波形。这些脉冲宽度相等，都等于π/N，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。各PWM脉冲的幅值相等而宽度是按正弦规律变化的。根据面积等效原理，PWM波形和正弦半波是等效的。对于正弦波的负半周，也可以用同样的方法得到PWM波形。可见，所得到的PWM波形和期望得到的正弦波等效。 2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。 解：将各脉冲的宽度用i（i=1, 2, 3, 4, 5）表示，根据面积等效原理可得 1= = =0.09549(rad)=0.3040(ms) 2 = = =0.2500(rad)=0.7958(ms) 3 = = =0.3090(rad)=0.9836(ms) 4 = = 2 =0.2500(rad)=0.7958(ms) 5 = = 1 =0.0955(rad)=0.3040(ms) 3. 单极性和双极性PWM调制有什么区删？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。 三角波载波始终是有正有负为双极性的，所得的PWM波形在半个周期中有正、有负，则称之为双极性PWM控制方式。 三相桥式PWM型逆变电路中，输出相电压有两种电平：0.5Ud和-0.5 Ud。输出线电压有三种电平Ud、0、- Ud。 4．特定谐波消去法的基本原理是什么？设半个信号波周期内有10个开关时刻（不吠0和时刻）可以控制，可以消去的谐波有几种？ 答：首先尽量使波形具有对称性，为消去偶次谐波，应使波形正负两个半周期对称，为消去谐波中的余弦项，使波形在正半周期前后1/4周期以/2为轴线对称。 考虑到上述对称性，半周期内有5个开关时刻可以控制。利用其中的1个自由度控制基波的大小，剩余的4个自由度可用于消除4种频率的谐波。 5．什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？
电力电子技术试题
第 1 章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力 MOSFET）、绝缘 栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力 MOSFET 、 IGBT _；属于单极型电力电子器件的有_电力 MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力 MOSFET，属于电压驱动的是电力 MOSFET 、IGBT _，属于电流驱动的是_晶闸管、
GTO 、GTR _。2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是
；电力晶体管的图形符号是
；
第 2 章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角 α 的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角 α 的最大移相范围是__0-180O
_ ，其承受的最大正反向电压均为_ 2U2 __，续流二极管承受的最大反向电压为__ 2U2 _（设 U2 为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α 角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 2 和_ 2U2 ；
带阻感负载时，α 角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 _和__ 2U2 _；带反电动势负载时，欲使电阻上的电
流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压 UFm 等于__ 2U2 _，晶闸管控制角 α 的最大移相范围是_0-150o_，使负载电流连
续的条件为__ 30o __(U2 为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时， 的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_
的相电压；这种电路
角的移相范围是_0-120o _，ud 波形连续的条件是_ 60o _。
8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当
从 0°～90°变化时，整流输出的电压 ud 的谐波幅值随
的增大而 _增大_，
当
从 90°～180°变化时，整流输出的电压 ud 的谐波幅值随
的增大而_减小_。
12. 逆 变 电 路 中 ， 当 交 流 侧 和 电 网 连 结 时 ， 这 种 电 路 称 为 _ 有 源 逆 变 _ ， 欲 实 现 有 源 逆 变 ， 只 能 采 用 __ 全 控 _ 电 路 ； 对 于 单 相 全 波 电 路 ， 当 控制 角
0<
<
时，电路工作在__整流_状态；
时，电路工作在__逆变_状态。
13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，
其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角 a > 90O，使输出平均电压 Ud 为负值_。 第 3 章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton 和 T 都可调，改变占空比）混合型。
6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。
7.Sepic 斩波电路和 Zeta 斩波电路具有相同的输入输出关系，所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续，_ Zeta 斩波电路_的输入、输
出电流均是断续的，但两种电路输出的电压都为__正_极性的 。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能
编辑版 word
3章交流-直流变换电路课后复习题 第1部分：填空题 1.电阻负载的特点是电压与电流波形、相位相同；只消耗电能，不储存、释放电能，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是0?≤a≤ 180?。 2.阻感负载的特点是电感对电流变化有抗拒作用，使得流过电感的电流不发生突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是0? ≤a≤ 180? 2 ，续流二极管承受的最大反向电压 2 （设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为0?≤a≤ 180?，单 2和 2 ；带阻感负载时， α角移相范围为0?≤a≤ 90?，单个晶闸管所承受的最大正向电压和反向电压分别为 2 2U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出 侧串联一个平波电抗器(大电感)。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180?-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0?。 5.从输入输出上看，单相桥式全控整流电路的波形与单相全波可控整流电路的波形基 本相同，只是后者适用于较低输出电压的场合。 6. 2 ，随负载 加重U d 逐渐趋近于0.9 U2，通常设计时，应取RC≥ 1.5~2.5T，此时输出电压为U d ≈ 1.2 U2(U2为相电压有效值)。 7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是0?≤a≤90?，使负载电流连续的条件为a≤30?(U2为相电压有效值)。 8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120?，当它 带阻感负载时，α的移相范围为0?≤a≤90?。 9.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是 电压最高的相电压，而共阳极组中处于导通的晶闸管对应的是电压最低的相电压；这种电路 α 角的移相范围是0?≤a≤120?，u d波形连续的条件是a≤60?。 10*.电容滤波三相不可控整流带电阻负载电路中，电流i d断续和连续的临界条件是C Rω 3 =，电路中的二极管承受的最大反向电压为 2 U2。 11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时， 整流输出的电压u d 的谐波幅值随 α 的增大而增大，当 α 从90°～180°变化时，整流输出的电压u d的谐波幅值随 α 的增大而减小。 12.三相桥式全控整流电路带阻感负载时，设交流侧电抗为零，直流电感L为足够大。当 α ＝30°时，三相电流有效值与直流电流的关系为I I d，交流侧电流中所含次谐波次数为 6k±1,k=1,2,3…，其整流输出电压中所含的谐波次数为 6k, k=1,2,3…。 13.对于三相半波可控整流电路，换相重迭角的影响，将使输出电压平均值减小。

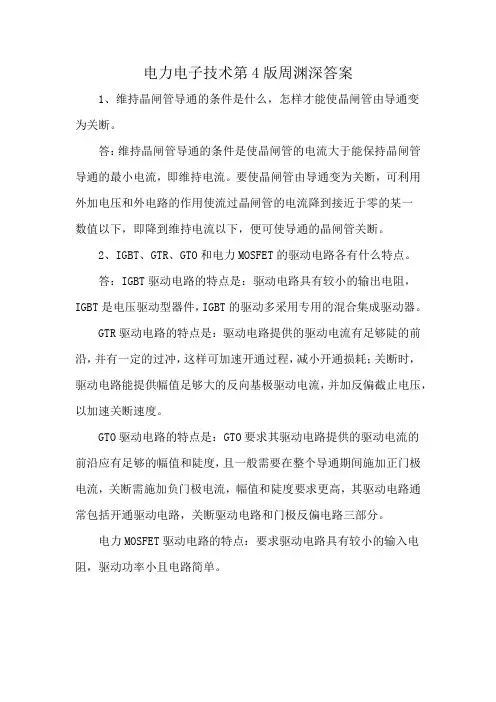

电力电子课后答案 第二章 2.2 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答： 使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0； 维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 2.3图2-1中阴影部分表示流过晶闸管的电流波形，各波形的电流最大值均为m I ， 试计算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I ，和它们的波形系数1f K ，2f K ，3f K 。 题图2.1 晶闸管导电波形 解： a) 1d I = 4 1 2sin()(1)0.27222 m m m I I t I π π ωπ π= +≈? 1I 24 131(sin )()0.4822 42m m m I I t d wt I ππ ?π π = +≈? 111/0.48/0.27 1.78f d m m K I I I I === b) 2d I =412 sin ()(1)0.5422 m m m I I td wt I ππ?=+=∏? 2I 24 21 31(sin )()0.67242m m m I I t d wt I π π ?π π = +≈? 222/0.67/0.54 1.24f d m m K I I I I === c) 3d I = 20 1 1()24 m m I d t I π ωπ = ? 3I 220 1 1()22 m m I d t I π ωπ = ? 333/0.5/0.252f d m m K I I I I === 2.4. 如果上题中晶闸管的通态平均电流为100A ，考虑晶闸管的安全裕量为1.5，问其允许通
0-1.什么是电力电子技术? 电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。国际电气和电子工程师协会（IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。” 0-2.电力电子技术的基础与核心分别是什么? 电力电子器件是基础。电能变换技术是核心. 0-3.请列举电力电子技术的 3 个主要应用领域。 电源装置;电源电网净化设备;电机调速系统;电能传输和电力控制;清洁能源开发和新蓄能系统;照明及其它。 0-4.电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型? AD-DC整流电;DC-AC逆变电路;AC-AC交流变换电路;DC-DC直流变换电路。 常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。 0-5.从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。集成电晶闸管及其应用：大功率整流器。自关断器件及其应用：各类节能的全控型器件问世。功率集成电路和智能功率器件及其应用：功率集成电路（PIC），智能功率模块（IPM）器件发展。 0-6.传统电力电子技术与现代电力电子技术各自特征是什么? 传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般 为相控型，控制技术多采用模拟控制方式。 现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽 调制型，控制技术采用PWM数字控制技术。 0-7.电力电子技术的发展方向是什么? 新器件：器件性能优化，新型半导体材料。高频化与高效率。集成化与模块化。数字化。绿色化。 1-1.按可控性分类，电力电子器件分哪几类? 按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。 1-2.电力二极管有哪些类型?各类型电力二极管的反向恢复时间大约为多少? 电力二极管类型以及反向恢复时间如下： 1）普通二极管，反向恢复时间在5us以上。 2）快恢复二极管，反向恢复时间在5us以下。快恢复极管从性能上可分为快速恢复和超快速恢复二极管。前者反向恢复时间为数百纳秒或更长，后者在100ns 以下，甚至达到20~30ns，多用于高频整流和逆变电路中。 3）肖特基二极管，反向恢复时间为10～40ns。 1-3.在哪些情况下，晶闸管可以从断态转变为通态? 维持晶闸管导通的条件是什么? 1、正向的阳极电压； 2、正向的门极电流。两者缺一不可。阳极电流大于维持电流。

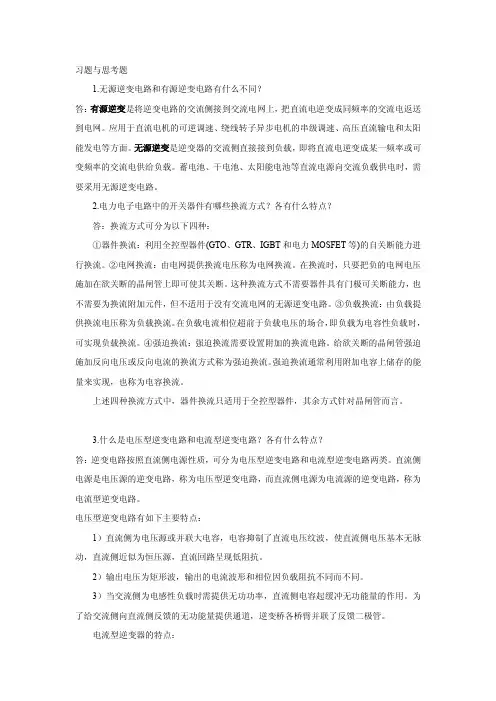

《电力电子技术》习题及解答 思考题与习题 什么是整流它与逆变有何区别 答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开； 试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。 答：（1）负载两端电压为0，晶闸管上电压波形与U2相同； （2）负载两端电压为U2，晶闸管上的电压为0； （3）负载两端电压为0，晶闸管上的电压为U2。
某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些 答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。 某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。 解：设α=0，T 2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么 答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。
电力电子技术试题 第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是 绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ； 第2章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O _。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为_22U __，续流二极管承受的最大反向电压为__22U _（设U 2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__222U 和_22U ； 带阻感负载时，α角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为__22U _和__22U _；带反电动势负载时，欲使电阻上的 电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm 等于__22U _，晶闸管控制角α的最大移相范围是_0-150o _，使负载电流连 续的条件为__o 30≤α__(U2为相电压有效值)。 6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，α的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_ 的相电压；这种电路 α 角的移相范围是_0-120o _，u d 波形连续的条件是_o 60≤α_。 8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。 11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时，整流输出的电压ud 的谐波幅值随 α 的增大而 _增大_，当 α 从90°～180°变化时，整流输出的电压 ud 的谐波幅值随 α 的增大而_减小_。 12.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_，欲实现有源逆变，只能采用__全控_电路；对于单相全波电路，当控制角 0< α < π /2 时，电路工作在__整流_状态； π /2< α < π 时，电路工作在__逆变_状态。 13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角α > 90O ，使输出平均电压U d 为负值_。 第3章 直流斩波电路 1.直流斩波电路完成得是直流到_直流_的变换。 2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。 3.斩波电路有三种控制方式：_脉冲宽度调制（PWM ）_、_频率调制_和_（t on 和T 都可调，改变占空比）混合型。 6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。 7.Sepic 斩波电路和Zeta 斩波电路具有相同的输入输出关系，所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续，_ Zeta 斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的 。 8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能使电动机工作于第1和第2象限。 10.复合斩波电路中，电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；
电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极 电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0 2-3 .维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶 闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m,试计算各波形的电流平均值I d1、I d2、I d3与电流有效值丨1、I 2、I 3。 2-5上题中如果不考虑安全裕量，问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少这时，相应的电流最大值I m1、I m2 I m3各为多少 解：额定电流算结果知I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计 解：a）I d1= 24 Im sin( t) 罟"Em I—(Im sin t)2d(wt) 11= 2 410.4767Im 2 b) J—(Imsin t)2d(wt) d2= I 2= Im <2 Im sin td (wt) ( 1) 4 2 Im 3 1 4 2 0.67411m 0.5434 Im c) 丄2Im d( d3= 2 0 t) 1 Im 4 3= 1 2Im2d( t) 2 0 i Im
电力电子技术复习2011 一、选择题（每小题10分,共20分） 1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。 A、180°， B、60°， c、360°， D、120° 2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。 A，0度， B，60度， C，30度， D，120度， 3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。 A、同步电压， B、控制电压， C、脉冲变压器变比。 4、可实现有源逆变的电路为A。 A、三相半波可控整流电路， B、三相半控桥整流桥电路， C、单相全控桥接续流二极管电路， D、单相半控桥整流电路。 5、在一般可逆电路中，最小逆变角βmin选在下面那一种围合理A。 A、30o-35o， B、10o-15o， C、0o-10o， D、0o。 6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。 A、三相半波可控整流电路。 B、三相半控整流桥电 路。 C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。 7、在有源逆变电路中，逆变角的移相围应选B为最好。 A、=90o∽180o， B、=35o∽90o， C、 =0o∽90o， 8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。
A、U相换相时刻电压u U ， B、V相换相时刻电 压u V ， C、等于u U +u V 的一半即： 9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉 冲间距相隔角度符合要求。请选择B。 10、晶闸管触发电路中，若使控制电压U C =0，改变C的大小，可使 直流电动机负载电压U d =0，使触发角α=90o。达到调定移相控制围，实现整流、逆变的控制要求。 B、同步电压， B、控制电压， C、偏移 调正电压。 11、下面哪种功能不属于变流的功能（C） A、有源逆变 B、交流调压 C、变压器降压 D、直流斩波 12、三相半波可控整流电路的自然换相点是( B ) A、交流相电压的过零点； B、本相相电压与相邻相电压正、负半周的交点处； C、比三相不控整流电路的自然换相点超前30°； D、比三相不控整流电路的自然换相点滞后60°。 13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V， 则该晶闸管的额定电压应为（B） A、700V B、750V C、800V D、850V 14、单相半波可控整流电阻性负载电路中，控制角α的最大移相围是( D )

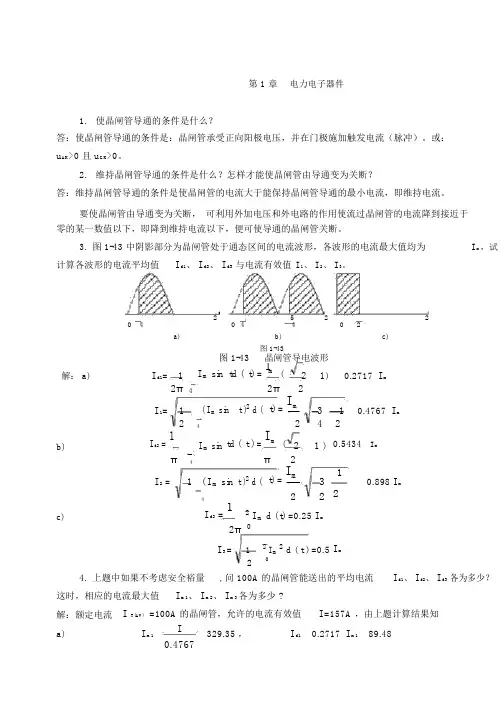

电力电子技术第五版课后习题及答案 第二章电力电子器件 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43
图2-27晶闸管导电波形 解：a)I d1=π21ππωω4 )(sin t td I m=π2m I(122+)≈0.2717I m I1=π π ωωπ42)()sin(21 t d t I m=2m Iπ 2143+≈0.4767I m b)I d2= π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=2 2m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=2 02)(21πωπt d I m=2 1I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知 a)I m1≈4767 .0I≈329.35，I d1≈0.2717I m1≈89.48 2/16b)I m2≈6741.0I≈232.90, I d2≈0.5434I m2≈126.56c)I m3=2I=314, I d3=41
电 力 电 子 复 习 姓名：杨少航

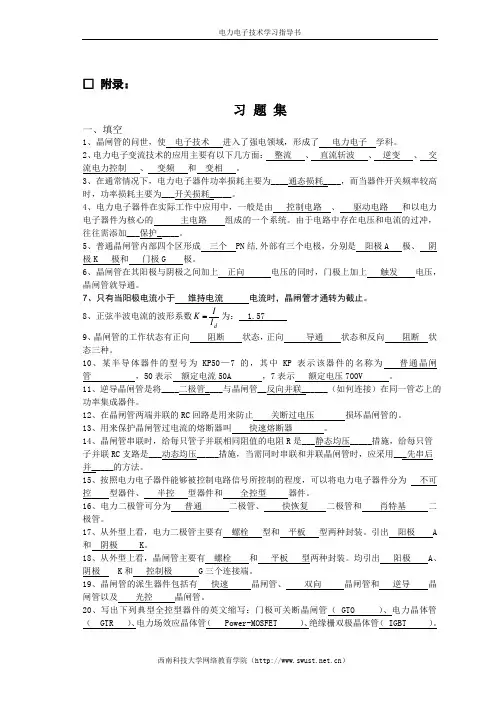

电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。 7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。 9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。 13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可
电力电子器件的发展对电力电子技术的发展起着决定性的作用，因此，电力电子技术的发展史是以电力电子器件的发展史为纲的。而电力电子技术的不断发展，新材料、新结构器件的陆续诞生，计算机技术的进步为现代控制技术的实际应用提供了有力的支持，在各行各业中的应用越来越广泛。电力电子技术在电力系统中的应用研究与实际工程也取得了可喜成绩。 电力电子技术是应用于电力领域的电子技术。具体地说，就是使用电力电子器件对电能进行变换和控制的技术，主要用于电力变换。目前所用的电力电子器件均用半导体制成，故也称电力半导体器件。通常把电力电子技术分为电力电子器件制造技术（理论基础是半导体物理）和变流技术（理论基础是电路理论）两个分支。电力电子器件的制造技术是电力电子技术的基础，而变流技术则是电力电子技术的核心。 电力电子技术的发展史 自 20 世纪50 年代末第一只晶闸管问世以来，电力电子技术开始登上现代电气传动技术舞台，以此为基础开发的可控硅整流装置，是电气传动领域的一次革命，使电能的变换和控制从旋转变流机组和静止离子变流器进入由电力电子器件构成的变流器时代，这标志着电力电子技术的诞生。在随后的40 余年里，电力电子技术在器件、变流电路、控制技术等方面都发生了日新月异的变化，在国际上，电力电子技术是竞争最激烈的高新技术领域。 电力电子器件的发展对电力电子技术的发展起着决定性的作用，因此，电力电子技术的发展史是以电力电子器件的发展史为纲的。1957年美国通用电气公司研制出第一个晶闸管为电力电子技术的诞生奠定了基础。晶闸管自诞生以来，电力电子器件已经走过了五十多年的概念更新、性能换代的发展历程。 第一代电力电子器件 以电力二极管和晶闸管(SCR)为代表的第一代电力电子器件，以其体积小、功耗低等优势首先在大功率整流电路中迅速取代老式的汞弧整流器，取得了明显的节能效果，并奠定了现代电力电子技术的基础。电力二极管对改善各种电力电子电路的性能、降低电路损耗和提高电源使用效率等方面都具有非常重要的作用。目前，硅整流管已形成普通整流管、快恢复整流管和肖特基整流管三种主要类型。晶闸管诞生后，其结构的改进和工艺的改革，为新器件的不断出现提供了条件。由晶闸管及其派生器件构成的各种电力电子系统在工业应用中主要解决了传统的电能变换装置中所存在的能耗大和装置笨重等问题，因而大大提高电能的利用率，同时也使工业噪声得到一定程度的控制。 第二代电力电子器件 自20世纪70 年代中期起，电力晶体管(GTR)、可关断晶闸管(GTO)、电力场控晶体管(功率MOSFET)、静电感应晶体管(SIT)、MOS 控制晶闸管(MCT)、绝缘栅双极晶体管(IGBT)等通断两态双可控器件相继问世，电力电子器件日趋成熟。一般将这类具有自关断能力的器件称为第二代电力电子器件。全控型器件的开关速度普遍高于晶闸管，可用于开关频率较高的电路。 第三代电力电子器件 进入20 世纪90 年代以后，为了使电力电子装置的结构紧凑、体积减少，常常把若干个电力电子器件及必要的辅助元件做成模块的形式，这给应用带来了很大的方便。后来，又把驱动、控制、保护电路和功率器件集成在一起，构成功率集成电路（PIC），也就是说，电力电子器件的研究和开发已进入高频化、标准模块化、集成化和智能化时代。电力电子器件的高频化是今后电力电子技术创新
