《电力电子应用技术》综合复习资料

新《电力电子技术及应用》考试题库及答案（含各题型）一、单选题1.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、晶闸管参考答案：D2.GTO的（）结构是为了便于实现门极控制关断而设计的。

A、多元集成B、封闭C、集成D、回路参考答案：A3.带电感性负载的单相桥式全控整流电路中，电感中电流不能突变，电感愈大则电流愈(____)。

A、小B、大C、平稳D、忽高忽低参考答案：C4.晶闸管型号KP200-8B中的200指的什么？(____)。

A、峰值电压B、额定电流C、维持电流D、额定电压参考答案：B5.带电感性负载的单相桥式全控整流电路中，续流二极管VDR的作用是以下哪些？①去掉输出电压的负值②扩大移相范围③变换电压④隔离一、二次侧。

(____)。

A、①②B、③④C、①②③④D、②③④参考答案：A6.下列属于集成触发电路优点的是（）。

A、体积大B、温漂大C、性能稳定可靠?D、功耗高?参考答案：C7.三相全控桥可控整流电路，输出到负载的平均电压波形脉动频率为（）HZ。

A、60B、300C、150D、180参考答案：B8.无源逆变指的是把直流能量转变成交流能量后送给（）装置。

A、负载B、停电C、运行D、电网参考答案：A9.阻感负载的特点是()。

A、流过电感的电流不能突变B、电压不能突变C、功率不能突变D、能量守恒参考答案：A10.带平衡电抗器的双反星型可控整流电路适用于（A）负载。

A、大电流B、高电压C、电动机D、电感性参考答案：A11.电力电子技术是(____)三大电气工程技术之间的交叉学科。

A、电力、电子与技术B、电力、电子与控制C、电力、电子与生产D、电力、电子与应用参考答案：B12.双向晶闸管的四种触发方式中，灵敏度最低的是（）。

A、Ⅰ+B、Ⅰ-C、Ⅲ+D、Ⅲ-参考答案：C13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的饱和区对应后者的（）A、放大区B、饱和区C、截止区D、闭合参考答案：A14.可以在晶闸管两端并联RC阻容吸收电路，对晶闸管进行(____)保护。

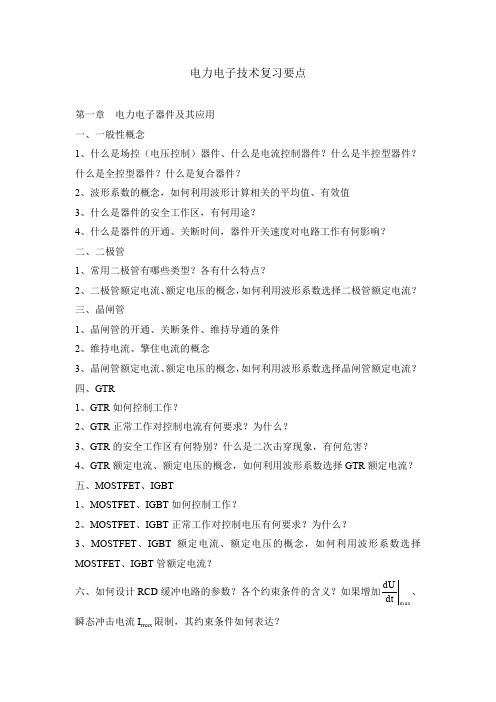

电力电子技术复习要点第一章 电力电子器件及其应用 一、一般性概念1、什么是场控（电压控制）器件、什么是电流控制器件？什么是半控型器件？什么是全控型器件？什么是复合器件？2、波形系数的概念，如何利用波形计算相关的平均值、有效值3、什么是器件的安全工作区，有何用途？4、什么是器件的开通、关断时间，器件开关速度对电路工作有何影响？ 二、二极管1、常用二极管有哪些类型？各有什么特点？2、二极管额定电流、额定电压的概念，如何利用波形系数选择二极管额定电流？ 三、晶闸管1、晶闸管的开通、关断条件、维持导通的条件2、维持电流、擎住电流的概念3、晶闸管额定电流、额定电压的概念，如何利用波形系数选择晶闸管额定电流？ 四、GTR1、GTR 如何控制工作？2、GTR 正常工作对控制电流有何要求？为什么？3、GTR 的安全工作区有何特别？什么是二次击穿现象，有何危害？4、GTR 额定电流、额定电压的概念，如何利用波形系数选择GTR 额定电流？ 五、MOSTFET 、IGBT1、MOSTFET 、IGBT 如何控制工作？2、MOSTFET 、IGBT 正常工作对控制电压有何要求？为什么？3、MOSTFET 、IGBT 额定电流、额定电压的概念，如何利用波形系数选择MOSTFET 、IGBT 管额定电流？六、如何设计RCD 缓冲电路的参数？各个约束条件的含义？如果增加m axdtdU、瞬态冲击电流I max 限制，其约束条件如何表达？第二章直流―直流变换电路一、基本分析基础1、电路稳态工作时，一个周期电容充放电平衡原理2、电路稳态工作时，一个周期电感伏秒平衡原理3、电路稳态工作时，小纹波近似原理二、Buck、Boost、Buck-Boost、Flyback、Forward电路1、电感电流连续时，电路稳态工作波形分析2、利用工作波形分析计算输入输出关系3、开关元件（VT、VD）的峰值电流、额定电流、承受的电压如何计算？4、输出纹波如何计算？第三章直流－交流变换电路一、单相方波逆变电路1、单相方波逆变电路控制规律、工作波形分析2、利用波形分析计算单相方波逆变电路输入电流、电压、功率和输出的电流、电压、功率3、单相方波逆变电路移相调压、矩形波调制调压的原理二、单相SPWM逆变1、SPWM调制的原理2、自然采样法、规则采样法、同步调制、异步调制、分段同步调制、幅度调制比、载波比（频率调制比）的概念3、桥式电路双极性SPWM逆变的控制方法、输入输出电压关系、如何实现输出基波的调频调压4、桥式电路单极性倍频SPWM逆变的控制方法、输入输出电压关系、如何实现输出基波的调频调压三、三相逆变1、三相方波逆变的控制原理、纯电阻负载工作波形分析2、三相方波逆变纯电阻负载输入、输出的电流、电压、功率计算3、三相SPWM逆变的控制原理，纯电阻负载工作波形分析4、三相SPWM逆变的电阻负载输入、输出的电流、电压、功率计算第四章交流－直流变换电路一、基本概念1、自然换流点、触发控制角、导通角、逆变角的概念2、如何判断自然换流点3、什么是理想条件假定，理想条件下电路分析可以作哪些简化？二、相控整流电路1、理想条件下单、三相整流电路（单相桥式、三相半波、三相桥式）触发控制规律、波形分析2、根据电路波形分析计算输入输出各个参量3、什么是有源逆变？逆变有何基本条件？什么是逆变颠覆？4、什么是APFC？单相APFC有哪些方法？三相APFC如何控制？第五章交流－交流变换电路一、相控调压电路1、相控调压电路的自然换流点判别与控制规律2、单相相控调压电路纯电阻负载波形分析计算3、单相相控调压电路阻感性负载电流连续的条件，连续、断续状态的波形分析、计算4、三相相控调压电路纯电阻负载波形分析计算复习各章例题、习题，重点掌握解题方法1、课堂例题2、课后习题1、晶闸管导通条件是什么？维持导通的条件是什么？怎样使晶闸管关断？导通条件：U AK>0，I GK>0维持导通：I AK维持在某一个值以上。

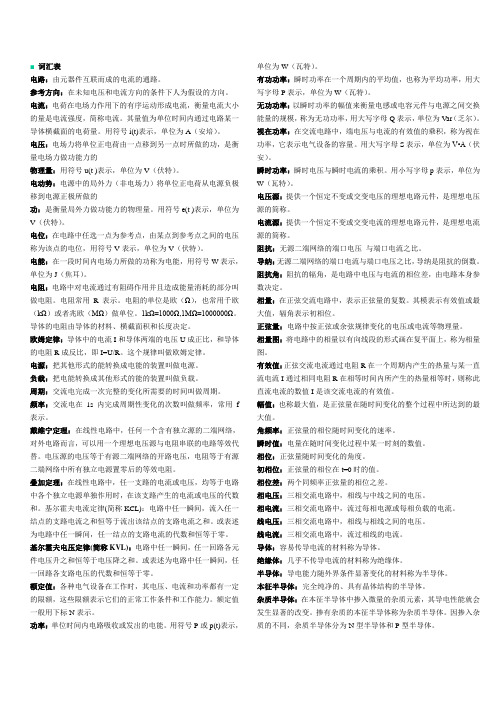

■ 词汇表电路：由元器件互联而成的电流的通路。

参考方向：在未知电压和电流方向的条件下人为假设的方向。

电流：电荷在电场力作用下的有序运动形成电流，衡量电流大小的量是电流强度，简称电流。

其量值为单位时间内通过电路某一导体横截面的电荷量。

用符号i(t)表示，单位为A（安培）。

电压：电场力将单位正电荷由一点移到另一点时所做的功，是衡量电场力做功能力的物理量：用符号u(t )表示，单位为V（伏特）。

电动势：电源中的局外力（非电场力）将单位正电荷从电源负极移到电源正极所做的功：是衡量局外力做功能力的物理量。

用符号e(t )表示，单位为V（伏特）。

电位：在电路中任选一点为参考点，由某点到参考点之间的电压称为该点的电位，用符号V表示，单位为V（伏特）。

电能：在一段时间内电场力所做的功称为电能，用符号W表示，单位为J（焦耳）。

电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。

电阻常用R表示。

电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。

1kΩ=1000Ω,1MΩ=1000000Ω。

导体的电阻由导体的材料、横截面积和长度决定。

欧姆定律：导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R。

这个规律叫做欧姆定律。

电源：把其他形式的能转换成电能的装置叫做电源。

负载：把电能转换成其他形式的能的装置叫做负载。

周期：交流电完成一次完整的变化所需要的时间叫做周期。

频率：交流电在1s内完成周期性变化的次数叫做频率，常用f 表示。

戴维宁定理：在线性电路中，任何一个含有独立源的二端网络，对外电路而言，可以用一个理想电压源与电阻串联的电路等效代替。

电压源的电压等于有源二端网络的开路电压，电阻等于有源二端网络中所有独立电源置零后的等效电阻。

叠加定理：在线性电路中，任一支路的电流或电压，均等于电路中各个独立电源单独作用时，在该支路产生的电流或电压的代数和。

基尔霍夫电流定律(简称KCL)：电路中任一瞬间，流入任一结点的支路电流之和恒等于流出该结点的支路电流之和。

《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料，帮助读者了解该领域的基本概念和原理。

1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术，将电能进行控制、变换和传输的技术领域。

- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。

2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。

- 可控硅器件可以实现对电能的方向、大小以及周期进行控制，广泛应用于电动机控制、电能变换等领域。

2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电，常用于太阳能发电系统、UPS系统等。

- 变频器用于控制交流电机的转速和转矩，广泛应用于变频空调、工业驱动等领域。

2.3 共模电路- 共模电路用于电力系统的滤波和隔离。

- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。

2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。

- 光伏逆变器广泛应用于太阳能发电系统，为电网注入可再生能源。

3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用，可以实现电力的传输、分配和控制。

- 电力电子技术能够提高电力系统的稳定性和效率。

3.2 工业控制- 电力电子技术在工业控制中应用广泛，如电动机控制、自动化生产线等。

- 电力电子技术可以实现对电力的精确控制和调节。

3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。

- 电力电子技术可以实现电动车辆的电能转换和控制，提高能源利用效率。

3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。

- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能，推动可再生能源的开发利用。

总结本文档介绍了电力电子技术的基本概念、重要原理与器件，以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。

通过学习电力电子技术，读者可以更深入了解和应用这一领域的知识。

电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。

2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。

3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。

4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。

5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。

6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。

7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。

8、电力电子器件一般都工作在开关状态。

9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。

10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。

11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。

12、当发射极电压等于____峰点电压__时，单结晶体管导通。

导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。

13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。

14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。

15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。

16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。

《电力电子技术》复习题一一、填空题（每空2分，共20分）1、电力电子技术包括（1）、（2）和（3）三个部分，它的研究任务是电力电子器件的应用。

2、电力电子的根本任务是实现电能的变换和控制，其基本形式可以分成四种，分别是（1）、（2）和（3）和（4）。

3、请填写下面各元件的英文简称，电力二极管（1）、晶闸管（2）。

4、请填写下面各元件的英文简称，功率晶体管（1）、绝缘栅双极型晶体管（2）。

5、按照电力电子器件的开关特性进行分类，可以分为（1）器件、（2）器件和（3）器件三类。

6、晶闸管的导通条件可以定性归纳为（1）和（2）。

7、对于晶闸管在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（1）。

8、给晶闸管门极施加触发电压，当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需的最小阳极电流称为（1）。

9、允许开关频率在400Hz以上工作的晶闸管称为（1），而开关频率在10kHz以上工作的晶闸管称为（1）。

10、双向晶闸管在结构和特性上可以看作是一对（1）的普通晶闸管。

11、GTR发生二次击穿必须同时具备三个条件，即（1）、（2）和（3）。

12、按照导电沟道的不同，电力MOSFET可以分为（1）和（2）两种。

13、IGBT有三个电极，分别是（1）、（2）和（3）。

14、型号为KS30-3的元件，KS表示（4），它的额定电压为（5）V，额定电流为（6）A。

15、型号为KP20-5的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。

16、型号为KK10-2的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。

17、在逆变电路中，根据负载的特点进行分类包括（1）和（2）两类逆变电路。

18、绝缘栅双极晶体管是（1））和（1）复合，结合二者的优点19、三相全控控整流电路整流输出电压的脉动频率为（1）H Z。

20、将直流电能变为交流能输出至负载的逆变电路称为（1）。

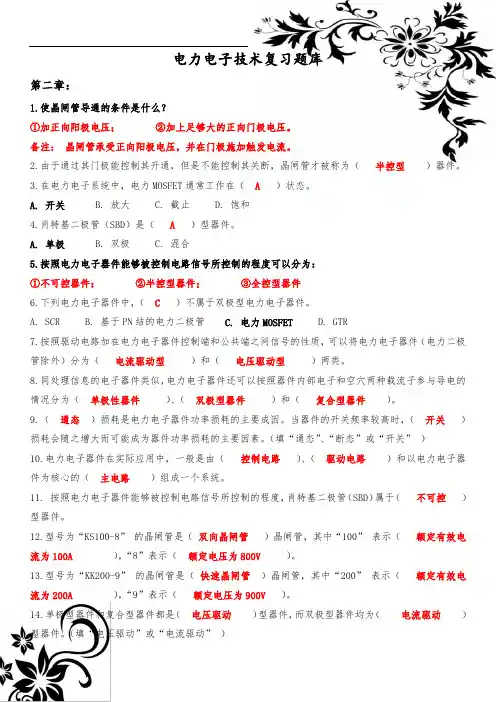

电力电子技术复习题库第二章：1.使晶闸管导通的条件是什么？①加正向阳极电压；②加上足够大的正向门极电压。

备注：晶闸管承受正向阳极电压，并在门极施加触发电流。

2.由于通过其门极能控制其开通，但是不能控制其关断，晶闸管才被称为（半控型）器件。

3.在电力电子系统中，电力MOSFET通常工作在（ A ）状态。

A. 开关B. 放大C. 截止D. 饱和4.肖特基二极管（SBD）是（ A ）型器件。

A. 单极B. 双极C. 混合5.按照电力电子器件能够被控制电路信号所控制的程度可以分为：①不可控器件；②半控型器件；③全控型器件6.下列电力电子器件中，（C）不属于双极型电力电子器件。

A. SCRB. 基于PN结的电力二极管C. 电力MOSFETD. GTR7.按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件（电力二极管除外）分为（电流驱动型）和（电压驱动型）两类。

8.同处理信息的电子器件类似，电力电子器件还可以按照器件内部电子和空穴两种载流子参与导电的情况分为（单极性器件）、（双极型器件）和（复合型器件）。

9.（通态）损耗是电力电子器件功率损耗的主要成因。

当器件的开关频率较高时，（开关）损耗会随之增大而可能成为器件功率损耗的主要因素。

（填“通态”、“断态”或“开关”）10.电力电子器件在实际应用中，一般是由（控制电路）、（驱动电路）和以电力电子器件为核心的（主电路）组成一个系统。

11. 按照电力电子器件能够被控制电路信号所控制的程度，肖特基二极管（SBD）属于（不可控）型器件。

12.型号为“KS100-8”的晶闸管是（双向晶闸管）晶闸管，其中“100”表示（额定有效电流为100A ），“8”表示（额定电压为800V）。

13.型号为“KK200-9”的晶闸管是（快速晶闸管）晶闸管，其中“200”表示（额定有效电流为200A），“9”表示（额定电压为900V ）。

14.单极型器件和复合型器件都是（电压驱动）型器件，而双极型器件均为（电流驱动）型器件。

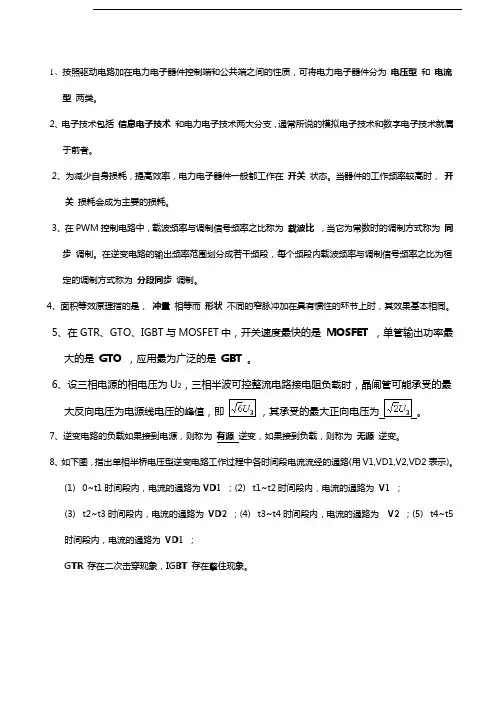

一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。

1.2 电力电子器件一般工作在 开关 状态。

1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。

1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。

1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。

1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。

1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。

1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。

1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。

2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。

2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。
