-复合材料结构分析与成形原理

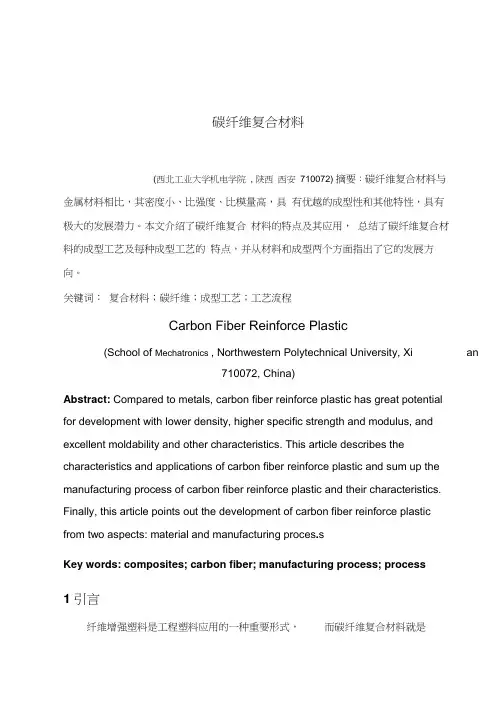

碳纤维复合材料(西北工业大学机电学院, 陕西西安710072) 摘要：碳纤维复合材料与金属材料相比，其密度小、比强度、比模量高，具有优越的成型性和其他特性，具有极大的发展潜力。

本文介绍了碳纤维复合材料的特点及其应用，总结了碳纤维复合材料的成型工艺及每种成型工艺的特点，并从材料和成型两个方面指出了它的发展方向。

关键词：复合材料；碳纤维；成型工艺；工艺流程Carbon Fiber Reinforce Plastic(School of Mechatronics , Northwestern Polytechnical University, Xian710072, China)Abstract: Compared to metals, carbon fiber reinforce plastic has great potentialfor development with lower density, higher specific strength and modulus, and excellent moldability and other characteristics. This article describes the characteristics and applications of carbon fiber reinforce plastic and sum up the manufacturing process of carbon fiber reinforce plastic and their characteristics. Finally, this article points out the development of carbon fiber reinforce plasticfrom two aspects: material and manufacturing proces.sKey words: composites; carbon fiber; manufacturing process; process1引言纤维增强塑料是工程塑料应用的一种重要形式，而碳纤维复合材料就是其中的佼佼者，它以其所具有的低密度、高比强度、高比模量和优越的成型性和其他物理、化学特性在军事、航天、航空、电子等领域被广泛地应用，具有极大的发展潜力。

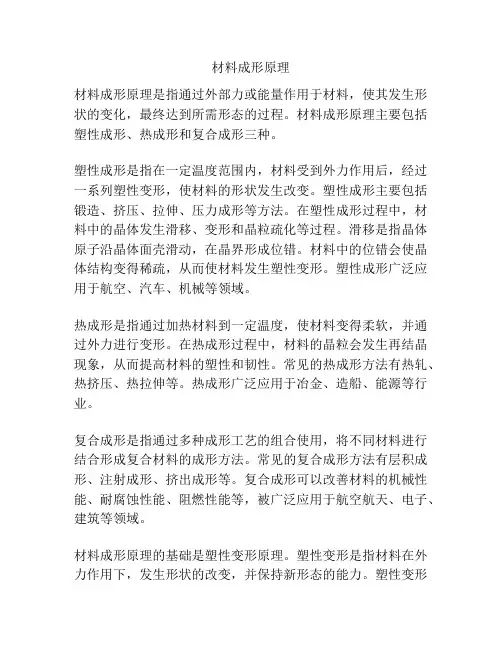

材料成形原理材料成形原理是指通过外部力或能量作用于材料，使其发生形状的变化，最终达到所需形态的过程。

材料成形原理主要包括塑性成形、热成形和复合成形三种。

塑性成形是指在一定温度范围内，材料受到外力作用后，经过一系列塑性变形，使材料的形状发生改变。

塑性成形主要包括锻造、挤压、拉伸、压力成形等方法。

在塑性成形过程中，材料中的晶体发生滑移、变形和晶粒疏化等过程。

滑移是指晶体原子沿晶体面壳滑动，在晶界形成位错。

材料中的位错会使晶体结构变得稀疏，从而使材料发生塑性变形。

塑性成形广泛应用于航空、汽车、机械等领域。

热成形是指通过加热材料到一定温度，使材料变得柔软，并通过外力进行变形。

在热成形过程中，材料的晶粒会发生再结晶现象，从而提高材料的塑性和韧性。

常见的热成形方法有热轧、热挤压、热拉伸等。

热成形广泛应用于冶金、造船、能源等行业。

复合成形是指通过多种成形工艺的组合使用，将不同材料进行结合形成复合材料的成形方法。

常见的复合成形方法有层积成形、注射成形、挤出成形等。

复合成形可以改善材料的机械性能、耐腐蚀性能、阻燃性能等，被广泛应用于航空航天、电子、建筑等领域。

材料成形原理的基础是塑性变形原理。

塑性变形是指材料在外力作用下，发生形状的改变，并保持新形态的能力。

塑性变形包括弹塑性和塑性。

弹塑性是指材料在外力作用下发生变形，当外力消失时，材料能够恢复原有形态。

塑性是指材料在外力作用下发生变形，即使外力消失，材料也不能恢复原有形态。

塑性变形的基础是晶体的位错理论和晶体结构的变形机制。

在材料成形原理中，还有一些重要的影响因素。

温度是影响材料成形的重要因素之一，不同温度下材料的塑性性能不同。

施加的外力大小和方向会影响材料的塑性变形。

材料的化学成分和物理性质也会对成形过程产生影响。

综上所述，材料成形原理是指通过外部力或能量作用于材料，使其发生形状的变化，最终达到所需形态的过程。

塑性成形、热成形和复合成形是常见的材料成形方法。

材料成形原理的基础是塑性变形原理，影响材料成形的因素有温度、外力、材料的化学成分和物理性质等。

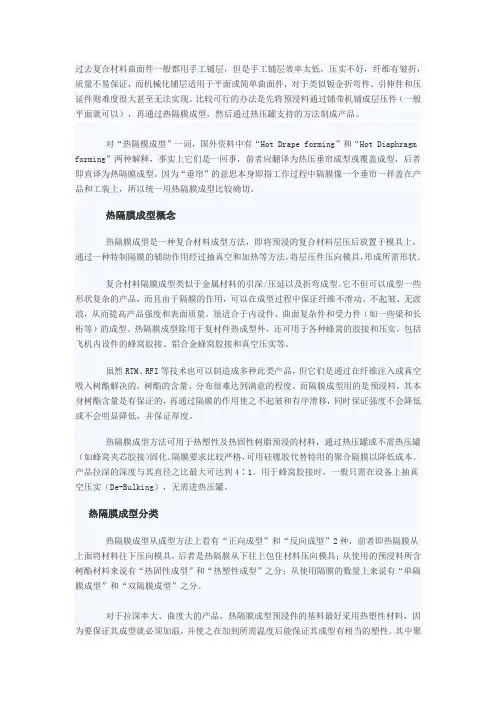

过去复合材料曲面件一般都用手工铺层，但是手工铺层效率太低，压实不好，纤维有皱折，质量不易保证，而机械化铺层适用于平面或简单曲面件，对于类似钣金折弯件、引伸件和压延件则难度很大甚至无法实现。

比较可行的办法是先将预浸料通过铺带机铺成层压件（一般平面就可以），再通过热隔膜成型，然后通过热压罐支持的方法制成产品。

对“热隔模成型”一词，国外资料中有“Hot Drape forming”和“Hot Diaphragm fo rming”两种解释，事实上它们是一回事，前者应翻译为热压垂帘成型或覆盖成型，后者即直译为热隔膜成型。

因为“垂帘”的意思本身即指工作过程中隔膜像一个垂帘一样盖在产品和工装上，所以统一用热隔膜成型比较确切。

热隔膜成型概念热隔膜成型是一种复合材料成型方法，即将预浸的复合材料层压后放置于模具上，通过一种特制隔膜的辅助作用经过抽真空和加热等方法，将层压件压向模具，形成所需形状。

复合材料隔膜成型类似于金属材料的引深/压延以及折弯成型。

它不但可以成型一些形状复杂的产品，而且由于隔膜的作用，可以在成型过程中保证纤维不滑动、不起皱、无波浪，从而提高产品强度和表面质量，很适合于内设件、曲面复杂件和受力件（如一些梁和长桁等）的成型。

热隔膜成型除用于复材件热成型外，还可用于各种蜂窝的胶接和压实，包括飞机内设件的蜂窝胶接、铝合金蜂窝胶接和真空压实等。

虽然RTM、RFI等技术也可以制造成多种此类产品，但它们是通过在纤维注入或真空吸入树酯解决的，树酯的含量、分布很难达到满意的程度。

而隔膜成型用的是预浸料，其本身树酯含量是有保证的，再通过隔膜的作用使之不起皱和有序滑移，同时保证强度不会降低或不会明显降低，并保证厚度。

热隔膜成型方法可用于热塑性及热固性树脂预浸的材料，通过热压罐或不需热压罐（如蜂窝夹芯胶接）固化。

隔膜要求比较严格，可用硅橡胶代替特用的聚合隔膜以降低成本。

产品拉深的深度与其直径之比最大可达到4∶1。

用于蜂窝胶接时，一般只需在设备上抽真空压实（De-Bulking），无需进热压罐。

第一章：液态金属的结构与性质1雷诺数Re：当Re>2300时为紊流，Re<2300时为层流。

Re=Du/v=Duρ/η，D为直径，u 为流动速度，v为运动粘度=动力粘度η/密度ρ。

层流比紊流消耗能量大。

2表面张力：表面张力是表面上平行于切线方向且各方向大小相同等的张力。

润湿角：接触角为锐角时为润湿，钝角时为不润湿。

3压力差：当表面具有一定的曲度时，表面张力将使表面的两侧产生压力差，该压力差值的大小与曲率半径成反比，曲率半径越小，表面张力的作用越显著。

4充型能力：充型过程中，液态金属充满铸型型腔，获得形状完整轮廓清晰的铸件的能力，即液态金属充型能力。

5长程无序、近程有序：液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性，表现出长程无序特征；而相对于完全无序的气体，液体中存在着许多不停游荡着的局域有序的原子集团，液体结构表现出局域范围内的近程有序。

拓扑短程序：Sn Ge Ga Si等固态具有共价键的单组元液体，原子间的共价键并未完全消失，存在着与固体结构中对应的四面体局域拓扑有序结构。

化学短程序：Li-Pb Cs-Au Mg-Bi Mg-Zn Mg-Sn Cu-Ti Cu-Sn Al-Mg Al-Fe等固态具有金属间化合物的二元熔体中均有化学短程序的存在。

6实际液态金属结构：实际金属和合金的液体由大量时聚时散、此起彼伏游动着的原子团簇空穴所组成，同时也含有各种固态液态和气态杂质或化合物，而且还表现出能量结构及浓度三种起伏特征，其结构相对复杂。

能量起伏：液态金属中处于热运动的原子的能量有高有低，同一原子的能量也在随时间不停的变化，时高时低，这种现象成为能量起伏。

结构起伏：由于能量起伏，液体中大量不停游动的局域有序原子团簇时聚时散，此起彼伏而存在结构起伏。

浓度起伏：游动原子团簇之间存在着成分差异，而且这种局域成分的不均匀性随原子热运动在不时发生着变化，这一现象成为浓度起伏。

复合材料的成型工艺图1：热固性复合材料最基本的制备方法是手糊，通常包括将干层或半固化片层用手铺设到模具上，形成一个积层。

图中展示的是自由宇航公司的技术员（佛罗里达州墨尔本）正在通过手糊工艺加工一个碳/环氧预浸料，将用于制造通用航空飞机部件。

资料来源：自由宇航公司在复合材料的加工成型过程中会使用一系列模具，用来给未成形的树脂及其纤维增强材料提供一个成型的平台。

手糊（hand layup）成型是热固性复合材料最基本的制备方法，即通过人工将干层或半固化片层铺设到模具上，形成一个积层。

铺层方式分为两种：一种称为干法铺层，是先铺层后将树脂浸润（例如，通过树脂渗透方式）到干铺层上的方式，另一种方式是湿法铺层，即先浸润树脂后铺层的顺序。

现在普遍使用的固化方式可以分为以下几种：最基本的是室温固化。

不过，如果提高固化温度的话，固化进程也会相应加快。

比如通过烤箱固化，或使用真空袋（vacuum ba g）通过高压釜固化。

如果采用高压釜固化的话，真空袋内通常会包含透气膜，被放置在经手糊的半成型制品上，再连接到高压釜上，等最终固化完成后再将真空袋撤去。

在固化过程中，真空袋的作用是将产品密封在模具和真空袋之间，通过抽真空对产品均匀加压，将产品中汇总的气体排出，从而使产品更加密实、力学性能更好。

图2：热压釜独有的高温和高压条件使其成为完成热固性树脂零部件的固化的重要工具。

控制软件的改进则能够帮助经营者提高35-40%的生产量。

同时，一些新的树脂配方正在开发当中，将通过低压固化处理。

图中是Helicomb国际公司（俄克拉荷马州塔尔萨）的一名操作人员正在使用高压釜进行固化处理。

来源：Helicomb国际公司许多高性能热固性零件都需要在高热高压的条件下完成固化。

但是高压釜（Autocl aves）的设备成本和操作成本都较昂贵。

采购高压釜设备的制造商通常会一次性固化一定数量的部件。

对于高压釜的温度，压力，真空和惰性气体（inert atmosphere）等一系列参数，计算机系统能帮助实现远程甚至无人监控和检测，并最大限度地提高该技术的利用效率。

材料成形技术基础知识点总结1.材料成形的基本原理：材料成形是通过施加外力使材料发生形状和/或尺寸改变的过程。

常见的成形方法包括压力成形、热成形、热力复合成形等。

不同的成形方法有不同的原理和适用范围，可以选择最适合的方法进行成形。

2.压力成形技术：压力成形是指通过施加压力使材料发生形状和/或尺寸改变的成形方法。

常见的压力成形技术包括锻造、压力铸造、挤压、拉伸、冲压等。

这些技术可以用于加工金属材料和非金属材料，具有高效率和高精度的特点。

3.热成形技术：热成形是指通过加热材料使其变软，然后进行形状和/或尺寸改变的成形方法。

常见的热成形技术包括热压缩、热拉伸、热挤压、热转锻等。

热成形可以用于加工高温材料和难塑料材料，可以提高材料的可塑性和改善成形效果。

4.热力复合成形技术：热力复合成形是指通过加热和施加压力使两个或多个材料发生结合的成形方法。

常见的热力复合成形技术包括焊接、热压焊、热胶合等。

这些技术可以用于加工复合材料，可以获得更强的接合强度和更好的接合效果。

5.材料成形工艺的设计：材料成形工艺的设计是指根据产品的要求和材料的性能选择合适的成形方法，并确定合理的工艺参数。

工艺参数包括温度、压力、速度等，对成形效果和产品质量具有重要影响。

工艺设计需要考虑材料的可塑性、成形难度、成形精度等因素，可以通过实验和数值模拟来优化设计。

6.材料成形工具的设计与制造：材料成形工具是实现成形过程的重要设备，需要根据产品的形状和尺寸设计相应的工具。

工具设计包括毛坯设计、凸模设计、模具结构设计等。

材料成形工具的制造需要精密的加工工艺和高质量的材料，可以采用数控加工、电火花等先进技术来提高工具的精度和寿命。

7.材料成形过程的监测与控制：材料成形过程需要对温度、压力、力量、速度等进行监测和控制，以确保成形效果和产品质量的稳定。

常用的监测和控制技术包括传感器、自动控制系统等。

这些技术可以实时监测成形过程的参数，并根据需求调整工艺参数，以达到最佳的成形效果。

非金属材料及复合材料成型方法简介第四章第二篇材料成形工艺基础西北工业大学电子教案成型方法⏹塑料件成型⏹陶瓷件成型⏹复合材料成型⏹成型、机械加工、修配和装配⏹挤出成型（挤塑）：利用挤出机将热塑性塑料加热、连续挤出成型为各种断面的制品。

应用：生产塑料板材、棒材、片材、异型材、电缆护层等⏹成型、机械加工、修配和装配⏹注射成型（注塑）：利用注塑机将熔化的塑料快速注入闭合模具型腔内固化成型。

应用：各种塑料制品（电器、设备、民用）⏹成型、机械加工、修配和装配⏹压延成型：使加热塑化的热塑性塑料通过两个以上的相对旋转的滚筒间隙而连续变形的成型方法。

应用：生产连续片状材料返回⏹配料、成型、烧结⏹干压成型：利用冲头对装入模具内的粉末施加压力而成型。

应用：生产形状简单、尺寸↓的制品⏹配料、成型、烧结⏹等静压成型：利用液体和橡胶等对陶瓷坯体施压（受等静压）而成型。

应用：生产性能要求高的电子元件和其他高性能塑料⏹配料、成型、烧结⏹注浆成型：将悬浮着陶瓷颗粒的液体注入多孔模具中，沥干液体后即成型为坯体。

应用：形状复杂、大型薄壁制品⏹配料、成型、烧结⏹热压成型：将具有流动性的料浆，在热压铸机中压缩空气的作用下注入金属模，冷却凝固后成型。

应用：成型复杂制品⏹配料、成型、烧结⏹注射成型：在注射成型机中将粒状粉料注射入金属模具中，冷却后将坯体脱脂后按常规烧结。

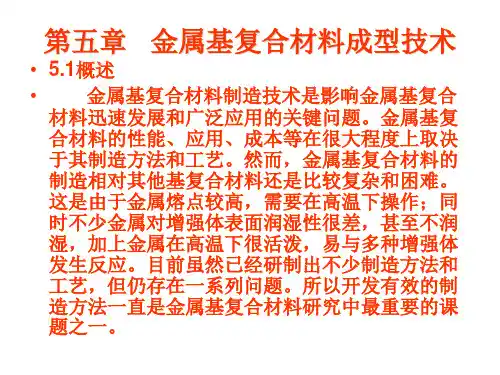

应用：复杂零件的大规模生产返回复合材料成型通用方法：颗粒、晶须、短纤维增强复合材料混合→制坯→ 成型纤维增强体增强复合材料增强体预成型→复合⏹金属基复合材料成型⏹树脂基复合材料成型⏹陶瓷基复合材料成型⏹C/C复合材料成型液态金属浸润法：金属基体呈熔融状态时与增强材料浸润结合，凝固成型。

常用方法：常压铸造、液体金属搅拌、真空压力浸渍法、挤压铸造、液态浸渗挤压等•扩散黏结法：在长时间高温和压力下，使固态金属与增强材料（预制坯）的接触面通过原子间相互扩散黏结而成。

粉末冶金法：根据要求将不同金属粉末与陶瓷颗粒、晶须或短纤维均匀混合，放入模具中高温、高压成型。

成型法的加工原理材料成形方法是零件设计的重要内容，也是加工过程中的关键因素，除了机加工外，金属注射成型、塑性成型以及近年兴起的3D打印都是主要技术，下面就来细数一下这些金属成形工艺的特点。

铸造液态金属浇注到与零件形状、尺寸相适应的铸型型腔中，待其冷却凝固，以获得毛坯或零件的生产方法，通常称为金属液态成形或铸造。

工艺流程：液体金属→充型→凝固收缩→铸件工艺特点：1、可生产形状任意复杂的制件，特别是内腔形状复杂的制件。

2、适应性强，合金种类不受限制，铸件大小几乎不受限制。

3、材料来源广，废品可重熔，设备投资低。

4、废品率高、表面质量较低、劳动条件差。

铸造分类：（1）砂型铸造（sand casting）在砂型中生产铸件的铸造方法。

钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。

工艺流程：技术特点：1、适合于制成形状复杂，特别是具有复杂内腔的毛坯；2、适应性广，成本低；3、对于某些塑性很差的材料，如铸铁等，砂型铸造是制造其零件或，毛坯的唯一的成形工艺。

应用：汽车的发动机气缸体、气缸盖、曲轴等铸件（2）熔模铸造(investmentcasting)通常是指在易熔材料制成模样，在模样表面包覆若干层耐火材料制成型壳，再将模样熔化排出型壳，从而获得无分型面的铸型，经高温焙烧后即可填砂浇注的铸造方案。

常称为“失蜡铸造”。

工艺流程：优点：1、尺寸精度和几何精度高；2、表面粗糙度高；3、能够铸造外型复杂的铸件，且铸造的合金不受限制。

缺点：工序繁杂，费用较高应用：适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件，如涡轮发动机的叶片等。

（3）压力铸造(die casting)利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。

工艺流程：优点：1、压铸时金属液体承受压力高，流速快2、产品质量好，尺寸稳定，互换性好；3、生产效率高，压铸模使用次数多；4、适合大批大量生产，经济效益好。
