铁路供电系统介绍

铁路供电涉及知识点总结一、电力系统基础知识1. 电气功率和电能电气功率是指单位时间内电路中的功率消耗，通常用单位瓦特（W）来表示。

而电能是指电路中的总能量消耗，通常以单位千瓦时（kWh）来表示。

2. 电气负载和电路电气负载是指连接在电路上的各种电气设备，如电灯、电动机等。

而电路则是指由电源、导线和负载组成的电气连接路线。

3. 电压、电流和阻抗电压是指电路中的电势差，通常用单位伏特（V）来表示。

电流是指电路中的电子流动，通常用单位安培（A）来表示。

而阻抗则是指电路对电流的阻碍能力，通常用单位欧姆（Ω）来表示。

4. 直流电和交流电直流电是指电压和电流方向均为恒定的电流，通常用于铁路电力系统中。

而交流电是指电压和电流方向不断变化的电流，通常用于城市电网中。

5. 发电和变压器原理发电是指将机械能转化为电能的过程，通常通过发电机实现。

而变压器是一种用于改变交流电压的设备，通常用于电力传输和配电系统中。

二、铁路供电系统结构1. 电网结构和接触网铁路供电系统主要由电网和接触网两部分组成。

电网是指为铁路线路提供电力的配电系统，而接触网则是指铁路线路上的架空电线设备。

2. 变电站和分段供电变电站是指用于接收、变换和分配电能的设备，通常设置在铁路线路沿线。

分段供电则是指根据铁路线路的长度和负载需求，对供电系统进行分段供电。

3. 线路电气化和牵引变电所线路电气化是指将铁路线路上的传统蒸汽机车改造为电力牵引车辆的过程，通常需要建设牵引变电所以提供稳定的高压直流电力。

4. 接触网构造和供电方式接触网通常由架空电线、集电器和支持设备组成，通过架空电线向牵引车辆提供电力。

供电方式主要包括集中供电和分散供电两种方式。

5. 供电系统调度和安全保护供电系统调度是指根据线路负载和运行需求合理安排供电计划，以确保供电系统的正常运行。

安全保护则是指供电系统的各种安全设备和保护措施，以确保供电系统的安全可靠。

三、铁路供电系统设备1. 牵引变流器和牵引变压器牵引变流器是一种用于将交流电转换为直流电的设备，通常用于铁路电力牵引系统中。

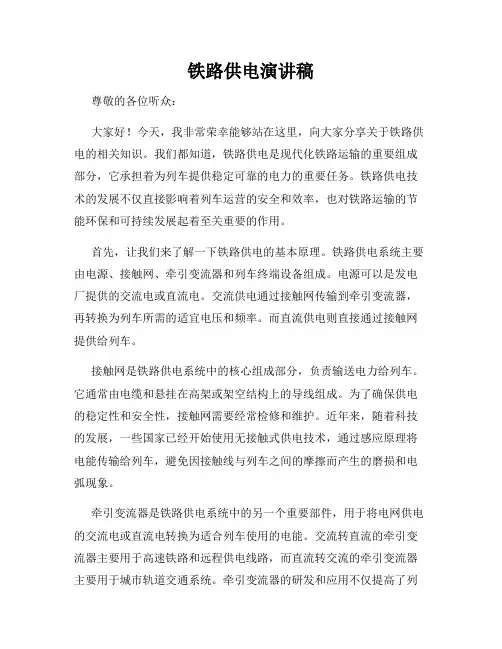

铁路供电演讲稿尊敬的各位听众：大家好！今天，我非常荣幸能够站在这里，向大家分享关于铁路供电的相关知识。

我们都知道，铁路供电是现代化铁路运输的重要组成部分，它承担着为列车提供稳定可靠的电力的重要任务。

铁路供电技术的发展不仅直接影响着列车运营的安全和效率，也对铁路运输的节能环保和可持续发展起着至关重要的作用。

首先，让我们来了解一下铁路供电的基本原理。

铁路供电系统主要由电源、接触网、牵引变流器和列车终端设备组成。

电源可以是发电厂提供的交流电或直流电。

交流供电通过接触网传输到牵引变流器，再转换为列车所需的适宜电压和频率。

而直流供电则直接通过接触网提供给列车。

接触网是铁路供电系统中的核心组成部分，负责输送电力给列车。

它通常由电缆和悬挂在高架或架空结构上的导线组成。

为了确保供电的稳定性和安全性，接触网需要经常检修和维护。

近年来，随着科技的发展，一些国家已经开始使用无接触式供电技术，通过感应原理将电能传输给列车，避免因接触线与列车之间的摩擦而产生的磨损和电弧现象。

牵引变流器是铁路供电系统中的另一个重要部件，用于将电网供电的交流电或直流电转换为适合列车使用的电能。

交流转直流的牵引变流器主要用于高速铁路和远程供电线路，而直流转交流的牵引变流器主要用于城市轨道交通系统。

牵引变流器的研发和应用不仅提高了列车的运行效率，还减少了能源的损耗和排放，对于推动铁路可持续发展具有重要意义。

除了基本原理之外，铁路还有不同的供电系统类型。

常见的有交流供电系统和直流供电系统。

交流供电系统主要应用于长途铁路线路，其特点是线路电阻损耗小、输电距离远，但也存在变电设备占地面积大、能量传输损耗较大的问题。

直流供电系统则主要应用于城市轨道交通系统，其特点是设备体积小、占地面积小、能量传输损耗较小，但输电距离有限。

不同的供电系统根据运营需求和经济效益，灵活选用，以满足铁路运输的需求。

在铁路供电领域，技术的不断创新也在推动着铁路交通的发展。

例如，高速铁路的崛起使得供电系统需要更高的功率、更高的可靠性和更好的安全性能。

牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

•开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

电气化铁道主要供电方式
电气化铁道的主要供电方式通常有以下几种：
1.架空线供电（Overhead Line Electrification）：这是最常见的
供电方式，也称为接触网供电。

在架空线供电系统中，铁道上方架设一条称为接触网的电线，电动列车通过集电装置与接触网接触，从而获取所需的电能。

接触网将高压直流（DC）或交流（AC）电源通过变电站供应到铁道上，以满足列车运行的电力需求。

2.第三轨供电（Third Rail Electrification）：在第三轨供电系统
中，铁道旁边或中间安装一条额外的供电轨道，称为第三轨。

电动列车通过集电装置与第三轨接触，从而获得所需的电能。

第三轨通常使用直流供电，但也有一些使用交流供电的系统。

3.混合供电方式：某些铁路系统采用混合供电方式，同时使
用架空线和第三轨供电。

这种方式通常用于铁路线路的不同区段或分支线路，以适应不同的运行要求和设备技术。

不同地区和铁路系统可能采用不同的主要供电方式，其中选用的供电方式取决于多个因素，包括成本、技术要求、环境影响以及安全性等考虑。

另外，电气化铁道的供电方式也在不断发展和创新，例如可再生能源和蓄电池技术的引入，以提高能源效率和减少环境影响。

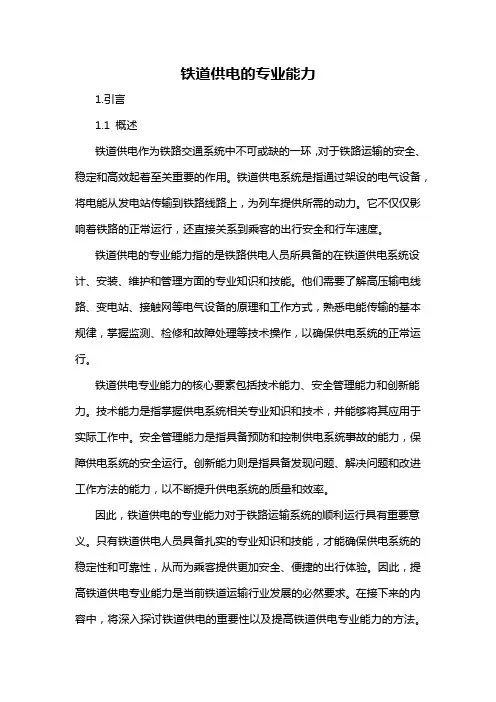

铁道供电的专业能力1.引言1.1 概述铁道供电作为铁路交通系统中不可或缺的一环，对于铁路运输的安全、稳定和高效起着至关重要的作用。

铁道供电系统是指通过架设的电气设备，将电能从发电站传输到铁路线路上，为列车提供所需的动力。

它不仅仅影响着铁路的正常运行，还直接关系到乘客的出行安全和行车速度。

铁道供电的专业能力指的是铁路供电人员所具备的在铁道供电系统设计、安装、维护和管理方面的专业知识和技能。

他们需要了解高压输电线路、变电站、接触网等电气设备的原理和工作方式，熟悉电能传输的基本规律，掌握监测、检修和故障处理等技术操作，以确保供电系统的正常运行。

铁道供电专业能力的核心要素包括技术能力、安全管理能力和创新能力。

技术能力是指掌握供电系统相关专业知识和技术，并能够将其应用于实际工作中。

安全管理能力是指具备预防和控制供电系统事故的能力，保障供电系统的安全运行。

创新能力则是指具备发现问题、解决问题和改进工作方法的能力，以不断提升供电系统的质量和效率。

因此，铁道供电的专业能力对于铁路运输系统的顺利运行具有重要意义。

只有铁道供电人员具备扎实的专业知识和技能，才能确保供电系统的稳定性和可靠性，从而为乘客提供更加安全、便捷的出行体验。

因此，提高铁道供电专业能力是当前铁道运输行业发展的必然要求。

在接下来的内容中，将深入探讨铁道供电的重要性以及提高铁道供电专业能力的方法。

1.2 文章结构文章结构部分的内容，可以描述整篇文章的组织方式和主要内容安排。

文章结构部分的内容可以如下所示：文章结构部分旨在介绍本文的组织方式和主要内容安排。

本文探讨的主题是铁道供电的专业能力，文章主要包括引言、正文和结论三个部分。

引言部分首先对铁道供电的专业能力进行概述，简要介绍铁道供电的背景信息和重要性。

随后，指出本文将会从以下几个方面展开，以期达到论述铁道供电专业能力的目的。

正文部分是本文的核心内容，将详细探讨铁道供电的专业能力。

其中，2.1节将重点讨论铁道供电的重要性，包括对交通安全、运营效率和旅客服务质量的影响等方面进行深入分析。

电气化铁道牵引供电系统是铁路运输系统中不可或缺的组成部分，其主要功能是为铁路牵引动力提供电能。

该系统的组成主要包括接触网、供电系统、牵引供电设备等几个方面。

1.接触网：接触网是电气化铁道牵引供电系统中最重要的部分之一。

它由电气化铁道沿线的两根悬挂在架空的导线组成，这两根导线之间对应着电气化铁道的两条轨道。

在接触网系统中，导线与运行中的列车之间通过受电弓来实现电能的传输。

受电弓是列车上的一个导电接触器，它与接触网的导线之间形成一个电气连接，从而实现了列车对接触网的电能获取。

2.供电系统：供电系统是电气化铁道牵引供电系统的另一个关键组成部分。

它主要负责为接触网系统提供稳定的电能。

供电系统一般由发电站、变电站和电缆线路等部分组成。

发电站负责发电，将电能送至变电站。

变电站将来自发电站的高压交流电能转化为适合接触网使用的额定电压，然后通过电缆线路输送至各个区段的接触全球信息站。

3.牵引供电设备：除了接触网和供电系统，电气化铁道牵引供电系统还包括了一些专门的牵引供电设备。

这些设备包括牵引变流器、牵引电动机、牵引逆变器等。

牵引变流器是用来将接触全球信息站的交流电能转化为适合牵引驱动装置使用的直流电能的设备。

牵引电动机则是用来提供列车牵引动力的设备，它将电能转化为机械能，从而推动列车行驶。

牵引逆变器则是将列车上的电能转化为适合送回接触网的电能的设备，它可以实现对列车制动时的能量回馈。

在电气化铁道牵引供电系统中，这些不同的组成部分相互配合，共同保障了铁路运输的电能供应和牵引动力输出。

通过接触网、供电系统和牵引供电设备的协同作用，电气化铁道牵引供电系统为铁路运输提供了高效、稳定的电能支持，为铁路运输的安全、高速、高效发挥了重要作用。

电气化铁道的牵引供电系统是现代铁路运输中不可或缺的一部分，它的完备与否直接影响着铁路运输的安全性、可靠性和效率。

接触网、供电系统和牵引供电设备是构成电气化铁道牵引供电系统的关键要素，下面将就这些要素做进一步的深入扩写。
