道路断面法土方计算【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用〞，在弹出的菜单里选“生成里程文件〞，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2021中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分表达灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
●在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
●用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建〞。
●屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后那么自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有根底上添加横断面线。
执行“添加〞功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长〞功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
南方CASS道路断面土方计算实例教程一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号10 和108，起点测点10，终点测点108。

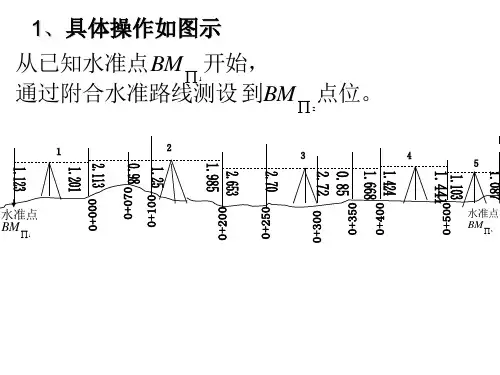

如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
一、横断面面积计算路基的填挖断面面积，是指断面图中原地面线与路基设计线所包围的面积，高于地面线者为填，低于地面线者为挖，两者应分别计算。
通常采用积距法和坐标法。
1.积距法：如图4-4将断面按单位横宽划分为若干个梯形和三角形，每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积：Ai=b hi则横断面面积： A =b h1+b h2+b h3+… +b hn=b∑ hi当 b = 1m 时，则 A 在数值上就等于各小条块平均高度之和∑ hi。
2.坐标法：如图4-5已知断面图上各转折点坐标（xi,yi）, 则断面面积为：A = [∑（xi yi+1-xi+1yi) ] 1/2坐标法的计算精度较高，适宜用计算机计算。
图4-4 横断面面积计算(积距法)h 4h 1h 2h 3hnA图4-5 横断面面积计算(坐标法)5,y 5)二、 土石方数量计算路基土石方计算工作量较大，加之路基填挖变化的不规则性，要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体，则其体积为：V=（A 1+A 2）2L 式中：V — 体积，即土石方数量（m 3）；A 1、A 2 — 分别为相邻两断面的面积（m 2）；L —相邻断面之间的距离（m ）。
此种方法称为平均断面法，如图4-5。
用平均断面法计算土石方体积简便、实用，是公路上常采用的方法。
但其精度较差，只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时，则按棱台体公式计算更为接近，其公式如下：V=31(A 1+A 2) L (1+mm1)式中：m = A 1 / A 2 ，其中A 1 ＜A 2 。
图4-5 平均断面法第二种的方法精度较高，应尽量采用，特别适用计算机计算。
用上述方法计算的土石方体积中，是包含了路面体积的。
若所设计的纵断面有填有挖基本平衡，则填方断面中多计算的路面面积与挖方断面中少计算的路面面积相互抵消，其总体积与实施体积相差不大。
