罗斯蒙特2120音叉液位开关选型中文样本

  • 格式：pdf
  • 大小：483.83 KB
  • 文档页数：16

psig （100 barg），使其特别适用于高液位或低液位报警。
习惯做法是安装一台独立的高液位报警开关，以便在出现
故障时可提供额外的备用开关。
卫生应用
• 卫生表面光洁度
• •
延伸型音叉 可安装于任何位
由于高度抛光的音叉提供的表面光洁度（Ra）优于 0.8
置
μm，2120 符合具有最严格要求的饮食和制药应用的基本
EN50227）的隔离放大器直接连接。
4
应用和安装最佳实践
PDF created with pdfFactory trial version
产品数据表
00813-0100-4030，版本 AA
2005 年 7 月
罗斯蒙特 2120
应用考虑事项：
• 确保液体处于规定的温度和压力范围之内 （见技术规格）。
材料：316L 不锈钢 选项：人工抛光的湿侧表面光洁度优于 0.8μm，符合最严格卫生要求的基本设计标 准。
附件：安装套件包括容器配件、腈类密封和 锁紧环，可与 2120 的 2” （51 mm） Tri-Clamp 接头配套使用。配备氟橡胶 （Viton）O 形环的配件主套件可与 2120 的 O 形环配套使用。详见第 15 页备件和 附件。
螺纹连接件 螺纹： R 3/4” 和 1”（BSPT）；G 3/4”和 1” （BSPP）；3/4” 和 1” NPT 材料：316L 不锈钢，哈氏合金 C 附件：不锈钢可调整锁紧型密封装置可与延 伸长度的 2120 配套使用（仅适用于 1” 型 号）。该密封装置是一种螺纹连接的 11/2” BSPP，用于与容器进行连接，并允许 1” 延 伸长度的 2120 开关根据需要调高或调低， 然后锁紧就位。详见第 15 页备件和附件。
订购。认证取决于订购外壳的类型，详见第 13 卫生连接件
页产品认证。
配件：1.5” （38 mm）或 2”（51 mm）
电子元件
Tri-Clamp 接头、1” BSPP（G） O 形环、 或者根据需要提供其他配件
连接 20 至 264 V 交流（50/60 Hz）或 20 至 60 V 直流电源的标准双芯电缆用于将 2120 与 负荷进行串联连接并实现直接负荷开关。输出充 当简单的单刀单掷（SPST）开关，随液体的出 现而改变。作为选项，可使用 SPCO 继电器电 子输出的开关功能。2120 也可选用电子元件， 利用 PNP 晶体管输出型号（三线制）与可编程 逻辑控制器（PLC）直接接口。符合 ATEX EEx ia 认证的本质安全（IS）型 2120 可与符合标准 NAMUR （DIN 19234、IEC60947-5-6、
端子块伸出并位于外壳上部，可以轻松气连接。
音叉设计
“快速滴落”音叉设计（液体从音叉末端滴落）以 及较短的开关延迟时间使 2120 具有更快的反 应速度，而且对于密度的变化更敏感。
特殊功能
模式开关/可调整时间延迟
模式开关可将 2120 设置为从湿到干的转换开 关 （通常为低报警）或从干到湿的转换开关（通
2005 年 7 月
罗斯蒙特 2120 应用实例
• 高度一体化 • 人工测试设施 • 心跳液晶显示器
罗斯蒙特 2120
防止溢出
由于装料过满造成的溢出将对人体及环境产生危害，导致 生产损失并增加清扫成本。2120 是一种限位开关，用于 随时提供溢出信号。
• 时间延迟开关选 项
• 防止错误开关 • 选择电子输出
• 检查液体的粘度是否处于推荐范围：0.2 至 10000 cP。 • 具有较高粘度的实例产品包括：巧克力 糖浆、调味蕃茄酱、花生酱和沥青。开
关仍能检测这些产品但排放时间将会
很长。 • 检查液体的密度是否大于 37.5 磅/英尺3
开关外壳
法兰连接件 法兰：ANSI B16.5 （1.5” 或以上）、BS4504
开关外壳可选用玻璃纤维尼龙、铝或不锈钢制造， 配备两套 M20、1/2”或 3/4” NPT 电缆/配套引入
（DN40 或以上） 材料：316L 不锈钢， Halar/PFA 涂层， 根据需要可采用其他材料
装置。外壳可以与本质安全或隔爆/防燃认证配套
产品数据表
00813-0100-4030，版本 AA
2005 年 7 月
罗斯蒙特 2120
罗斯蒙特 2120 振动音叉液位开关
2120 特征： • 运行真正免受流动、湍流、气泡、泡沫、
振动、固体含量、涂敷、液体特性以及
产品变化的影响
• 不需要标定而且所需要的安装工序最少 • 轻松的端子连接、极性不敏感且具有短
路保护
• 无活动零件或缝隙真正实现免维护 • 电子元件、自检和状态监控—心跳液晶
显示器显示状态信息和完好信息
• 用于湍流/飞溅应用场合的可调整开关 延迟
• 磁性测试点为功能测试提供方便 • 外形小巧且重量较轻 • “快速滴落”的音叉设计对于粘性液体
具有更快的响应时间
• 配备隔爆/防燃以及本质安全选项
极限检测
通常情况下，批处理储罐安装有搅拌器，以确保产品的充 分混合和“流动性”。标准的用户可选时间延迟范围从 0.3 秒至 30 秒，可真正消除由于搅拌器引起的飞溅而产生错 误开关的风险。
• 小型音叉 • 降低成本 • 性能可靠 • 防护等级
IP66/67 NEMA 4X
管道安装（泵保护）
短音叉使插入湿侧的长度最短，并且可采用任何角度方便 地安装于管道或容器，从而降低安装成本。由于音叉伸出 长度仅为 2 英寸（50 mm）（取决于连接类型），甚至 可以将 2120 安装在小口径管道上。通过选择直接负荷开
常为高报警）。可选择 0.3 秒、1秒、3 秒、10 秒或 30 秒的时间延迟。在湍流或飞溅应用场 合，增加延迟时间可以真正消除错误开关的风险。
2
PDF created with pdfFactory trial version
产品数据表
00813-0100-4030，版本 AA
磁性测试点
磁性测试点位于外壳的侧面，用户可以对 2120 以及与其相连的系统进行功能测试。通过将一块 磁铁与目标保持接触，只要磁铁一直不移开， 2120 的输出将会改变状态。
电气连接
短音叉技术
选择音叉的固有频率（约 1300Hz），以防止受 到设备振动的干扰，这种干扰可能引起错误的开 关动作。音叉的长度较短从而使伸入容器和管道 的长度达到最短。由于罗斯蒙特 2120 的设计采 用短音叉技术，因此实际上可用于所有液体应用 场合。大量的研究已使音叉设计达到最高的运行 效率，从而使 2120 适用于几乎所有的液体，包 括涂敷液体（消除音叉粘连搭接）、充气液体和 浆液。
产品数据表
00813-0100-4030，版本 AA
储罐连接件和音叉
2005 年 7 月
罗斯蒙特 2120 液位开关包括开关外壳、储罐连 接件和音叉。只有储罐连接件和音叉属于湿件。
音叉长度
可提供最短插入安装长度（最短 2” [50 mm]）的 短音叉或延伸长度达到 118”（3m）的音叉。详 见第 9 页“尺寸图”。
关电子元件选项，2120 成为可靠泵控制的理想选择，而
且可用于防止泵的干转。
• 各种过程连接件 • 耐高温 • 耐高压 • 塑料、不锈钢或铝
制外壳
高低液位报警
2120 是储存各种不同液体储罐的最高和最低液位检测的 理想选择。坚固耐用的 2120 可在温度高达 302°F （150°C）的环境下连续运行，并且运行压力可达 1450
目录
测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 2 页 特殊功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . 第 2 页 罗斯蒙特 2120 应用实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页 选择罗斯蒙特 2120 振动音叉液位开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 4 页 应用和安装最佳实践 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 5 页 技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 6 页 产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页 尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 9 页 订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 12 页

合集下载

罗斯蒙特音叉开关2120

罗斯蒙特音叉开关2120


构件材料：过程连接件 / 音叉
标准
D
双重认证的 316/316L 不锈钢 (1.4401/1.4404)
扩展
F(1)
ECTFE/PFA 共聚物涂层 316/316L 不锈钢 (1.4401/1.4404)
C(2)
合金 C (UNS N10002)，合金 C-276 (UNS N10276)，实心
过程连接件尺寸 / 类型
标定数据证书
标准
Q4
功能测试证书
材料跟踪证书
标准 Q8(6)(8) 材料证书
材料跟踪证书，符合 EN 10204 3.1
标准 Q15(6)(8) Q25(6)(8)
NACE MR0175 / ISO 15156 NACE MR0103
特殊程序
标准
P1(9)
水静压试验，带有质量检查证书
典型型号： 2120 D 0A K 1 I1 A 0000 Q8
SA
25A, 10K, JIS B2220 法兰
SB TA TB UA UB VA VB ZA ZB XX(3)
25A, 20K, JIS B2220 法兰 40A, 10K, JIS B2220 法兰 40A, 20K, JIS B2220 法兰 50A, 10K, JIS B2220 法兰 50A, 20K, JIS B2220 法兰 80A, 10K, JIS B2220 法兰 80A, 20K, JIS B2220 法兰 100A, 10K, JIS B2220 法兰 100A, 20K, JIS B2220 法兰 客户自定义
5K
DN40, EN1092 PN 10/16 法兰
5L
DN40, EN1092 PN 25/40 法兰

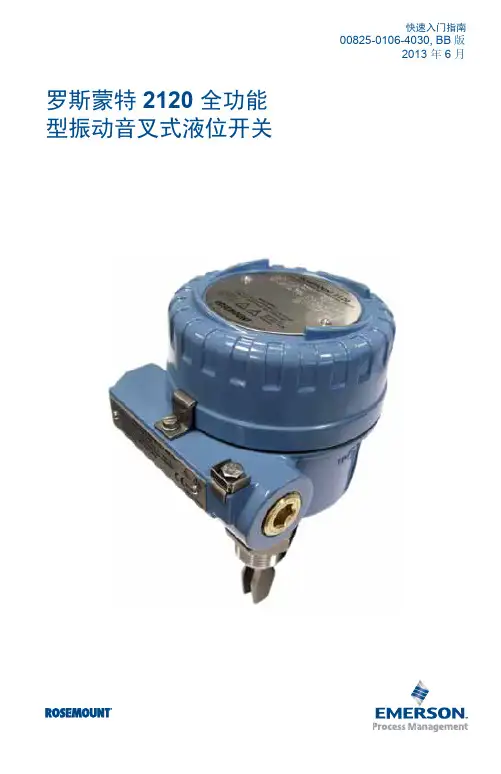

2120音叉液位开关
