罗斯蒙特1199 远传膜片系统（全球供货系列产品）用于罗斯蒙特3051S、 3051 、1151 与 2088 型变送器扩大压力变送器应用范围•极热与极冷的温度•腐蚀性的测量场合•易堵塞的过程•要求清洁卫生的场合应用•液位、流量、压力、界面与密度的测量。
目录技术规格 (3)远传膜片选择指南 (5)订货信息 (9)远传膜片的连接 (10)一般用途膜片组件 (16)综合技术资料 (58)全球最完整的供货实力罗斯蒙特 1199 型远传膜片系统提供世界最广泛的产品品种与规格，满足各种测量与应用的要求。
本产品选型资料重点介绍罗斯蒙特 1199 型远传膜片各种过程连接结构形式、直接安装或毛细管系统，以及各种结构材料。
经验证明Tuned-Systems™系统为差压－液位装置提供最佳的工程质量当前市场上只有罗斯蒙特有能力提供优化非平衡系统（Tuned-System）。
采用此系统可带来 :•变送器安装费用减少 20％•总的系统性能提高 10％•时间响应特性改善 80％以上。
仪表工程软件Instrument Toolkit ：•计算远传膜片系统的温度指标与响应时间•帮助第一次及以后每次正确选型远传膜片系统要了解关于仪表工程软件更多的内容，详见第 68 页。
要了解关于优化非平衡系统(Tuned-System) 更多的内容，详见第 60 页。
可选用罗斯蒙特1199 型远传膜片的压力变送器类型罗斯蒙特 1199 型远传膜片可组装到罗斯蒙特 3051S、3051 、1151 及 2088 型差压、表压 与绝压变送器及液位变送器上。

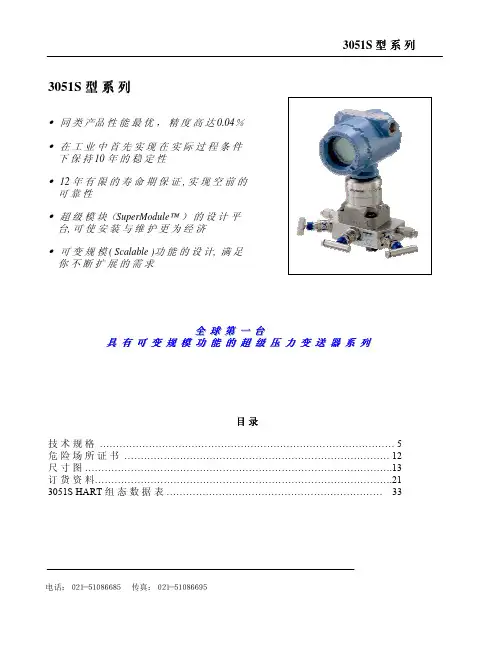

有关详细信息，请在定购罗斯蒙特 1199 型远传膜片前，查阅下列产品选型资料：罗斯蒙特 3051S 型压力变送器规模可变的压力、流量与液位测量解决方案，实现了安装与维护的最佳应用实践。
罗斯蒙特 3051 型压力变送器全面领先的性能、灵活的共平面（Coplanar™）平台、5 年稳定性保证。
罗斯蒙特 3095MV 型质量流量变送器精确地测量差压、静压与过程温度，完全实时补偿计算质量流量。
罗斯蒙特流量计选型什么是罗斯蒙特流量计？罗斯蒙特流量计是一种通过测量流体通过管道的质量或体积来确定流量的仪器。
它基于冲量原理，利用流体流过管道时会产生阻力的特点，测量阻力来计算流量。
罗斯蒙特流量计采用了多种测量技术和原理，已应用于许多行业。
罗斯蒙特流量计的优点•精度高：罗斯蒙特流量计具有高度的测量准确性，可以测量多种类型的液体和气体。
•稳定性好：罗斯蒙特流量计可以承受高压、高温、低温和腐蚀等环境。
•处理能力强：罗斯蒙特流量计能够处理高流量和低流量下的多种物质。
•维护简单：罗斯蒙特流量计由少量组件构成，没有移动部件，因此不需要经常维护。
如何选型在选型罗斯蒙特流量计时，需要考虑以下几个方面：流体类型不同类型的流体需要不同的测量技术。
例如，对于非粘稠的液体，可以使用磁流量计测量。
对于较粘稠的液体，可以使用涡街流量计和激光多普勒流量计。
对于气体，可采用超声波流量计。
管路尺寸流量计应与管道尺寸匹配。
当管道尺寸较小时，可以使用探头流量计。
对于大型管道，则需要使用静态管道式流量计。
流量范围流量计应该能够涵盖实际流量范围，同时满足所需的测量精度。
此外，应该考虑流量的变化程度，以便选择最佳测量技术。
温度和压力应考虑流体的温度和压力是否在流量计所能承受的范围内。
如果流体温度过高、过低或流体压力过低或过高，需要使用其他技术或额外配件以满足条件。
应用环境应考虑流量计要放置在何种环境下，以便选择适当的材料和外部保护措施。
例如，在强腐蚀环境中，可以采用萤石玻璃或陶瓷材料制成的流量计，同时加入特殊的防腐涂层。
价格最后，需要根据所需流量计的功能和规格来衡量价格。
不同类型的流量计价格差异很大，应根据实际需求选择适当的产品。
结论罗斯蒙特流量计具有高度的精度和稳定性，适用于多种流体和气体的测量。
在选型时，需要考虑流体类型、管路尺寸、流量范围、温度和压力、应用环境和价格等因素。
通过综合考虑，选择适当的罗斯蒙特流量计产品后，能够提高测量精度，降低成本和风险。

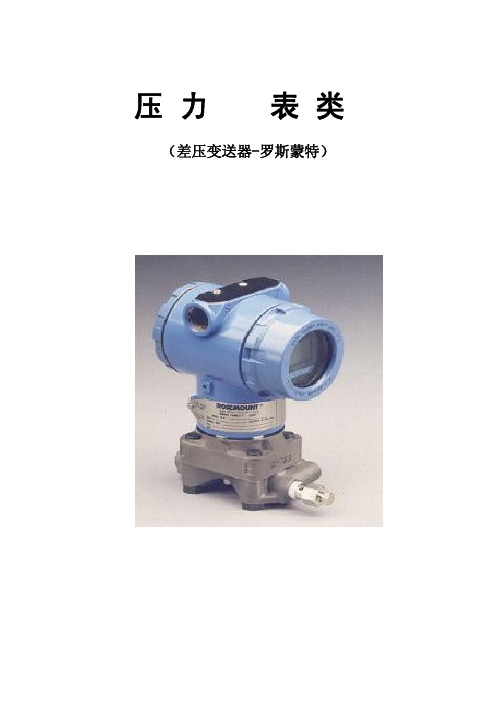

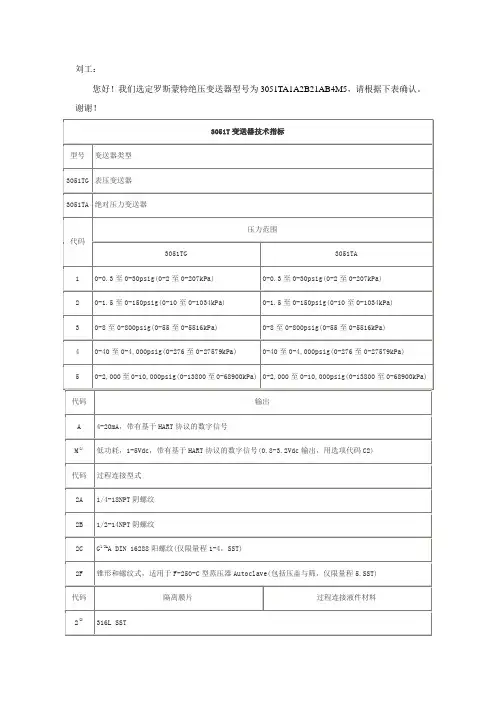

压 力 仪 表 类（差压变送器-罗斯蒙特）一、示意图二、仪表技术指标1 2 3 4 5 6 7 8 9 10 11 测量范围 限值 自诊断功能 操作 液晶显示器温度极限 记忆模块 精度 供电要求 防雷保护 保护等级 输出 0～300kpa -300～300psi 电流电平报警等 通过 HART 输入 运行： -4 至 175 °F （-20 至 80 °C） 储存： -40 至 185 °F （-40 至 85 °C） ROM ±0.1% 24VDC 标准配置 IP65 4~20mA（+HART）三、主要规格及技术数据设备名称 制造厂家 股份有限公司 投用日期 用途 压指示 介质名称 介质温度 (℃) 仪表量程 碱洗轻油 40 0～300kpa 介质状态 操作压力（MPa.） 精确度等级 液体 0.7 ±0.1% 2008 年 3 月 PDV-1804 入口总管差 安装地点 减框二层 V1219 顶部 类别类型 一体化 普通差压计 美国罗斯蒙特 流程图号 05146-12Y2-18 设备型号 CD4A22A1AM5B4DFI1外壳材质 过程法兰及低铜铝， 覆聚氨酯涂层 316SS负载阻抗（Ω） 测量元件材质 输出信号 外壳防护等级 电气接口 安装支架 信号线制>600 316SS 4~20mA（+HART） IP65 1/2"NPT(F) 2"管装平板支架 两线制法兰接头材质 排气/排液阀材质 外壳防爆等级 螺栓材质 整体表头 电源 316SS EExiaⅡCT4 电镀碳钢 LCD 24V/DC主要配件目录 名 称 垫片 变送器接头 三阀组阀门取压阀 三阀组阀门平衡阀 放空阀 规 格 型 号Φ12×Φ22×2.8材质件数/台16石墨1/2"NPT(F)-M24×1.5-Φ18 EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5针型阀\J23W-64\DN10316SS 阀体 316 不锈钢 阀体 3162 2 1 2 2EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5 EY968A 外螺纹球芯截止阀\φ 18 接管 阀体 316\PN16.0 DN10\M24×1.5排污阀阀体 316四、信号传递方框图五、同型号设备一栏表序号 1 装置 运行一部 位号 PDT-1804 测量范围 0～300KPa 安装位置 PDV-1804 入口总管差压六、安装施工图及材料。
罗斯蒙特差压流量技术——工业的标准差压流量的测量是世界上应用量最广泛的流量测量技术，全球有超过50%的流量测量使用差压技术。
其性能的可靠性，得到广大用户的认可。
在气体，液体，蒸汽的测量过程中，差压技术被大量采用。
差压流量测量是应用一次元件（孔板，阿牛巴等）和二次仪表（差压变送器）构成。
长期以来罗斯蒙特公司已提供世界上最优秀的变送器而闻名，自从Dieterich Standard Inc.(DSI)公司加入罗斯蒙特公司后，我们可以同时提供一次测量元件(Annubar阿牛巴,孔板等)和二次仪表（差压变送器3051，3095等）并且是世界上唯一将二者在制造厂内结合成一体化的流量计Probar 和MassProbar,从而提供差压流量测量的全面解决方案.目录1、罗斯蒙特阿牛巴流量计系列―――――――――――――――――――― 12、罗斯蒙特285阿牛巴传感器―――――――――――――――――――－333、罗斯蒙特紧凑型孔板流量计系列――――――――――――――――――424、罗斯蒙特一体化孔板流量计系列――――――――――――――――――575、罗斯蒙特1495、1595、1496、1497孔板――――――――――――――726、罗斯蒙特3095多参数变送器―――――――――――――――――――85产品性能资料2006差压流量1阿牛巴流量计系列行业领先的一体化差压流量计通过将压力变送器电子元件与阿牛巴平均皮托管（APT ）实现一体化，罗斯蒙特可提供具有最佳性能的插入式差压流量计。
这种完全一体化的流量计无需仪表配件、仪表管线、阀门、接头、阀组和安装支架，因此可以缩短焊接和安装时间。
采用创新测量技术提高测量性能阿牛巴正面开槽设计和创新造型可提高所有流量测量点的精度和重复性。
通过增加信号强度并降低信号噪声，实现严格的过程控制。
实时质量流量测量可采用一体化温度传感器设计获得专利的 T 形传感器包括密封的压力保持热电偶套管，只需要单个管道贯穿孔就可在所有尺寸的管线上进行质量流量测量。
在气体和蒸汽应用中采用的多变量技术对压力和温度波动进行补偿，这些波动可引起显著的流量测量误差。
采用免维护设计增加工厂的正常运行时间阿牛巴传感器的设计可防止磨损和管线阻塞。
电子元件在工业应用中的表现非常稳定，标定周期长达 10 年，可极大地节约维护成本。
通过使恒压损失降至最低实现节能阿牛巴传感器采用非收缩设计，使管线阻塞降至最低，从而降低恒压损失。
根据压缩机的气体成本、抽送液体的用电成本以及产生蒸汽的燃料成本，可将恒压损失的降低直接换算成节能效果。
罗斯蒙特压力变送器与罗斯蒙特 485阿牛巴一次元件进行组合构成同类最佳流量计先进的工厂管控网（PlantWeb ®）功能通过规模可变的体系结构、先进的诊断功能以及多变量功能，罗斯蒙特阿牛巴流量计支持工厂管控网（PlantWeb ）功能。
这样可降低运行和维护成本，同时提高生产能力和公用设施管理水平。
罗斯蒙特差压流量计解决方案阿牛巴流量计系列：罗斯蒙特 3051SFA 、3095MFA 、485 和 285代表最新技术水平的第五代罗斯蒙特阿牛巴与罗斯蒙特 3051S 或 3095 多变量变送器进行组合，构成高精度、高重复性和高可靠性的插入式流量计。
罗斯蒙特 285 可为多用途应用提供商用产品。
紧凑型孔板流量计系列：罗斯蒙特 3051SFC 、3095MFC 和 405紧凑型孔板流量计可安装于原有法兰之间，法兰额定等级为 600（PN100）级。
在紧密配合的应用中，可采用调节孔板，要求上游直管段的长度仅为 2 倍直径（2D ）。
一体化孔板流量计系列：罗斯蒙特 3051SFP 、3095MFP 和 1195这些一体化孔板流量计可消除小口径孔板管线安装中日益明显的误差。
这些全套装配、随时安装的流量计可降低成本并简化安装程序。
孔板一次元件系统：罗斯蒙特 1495 和 1595 孔板、1496 法兰联管节和 1497 仪表管段全套供应的孔板、法兰联管节和仪表管段易于指定和订购。
1595 调节孔板在紧密配合的应用中可提供绝佳的性能。
产品性能资料2006 差压流量2阿牛巴流量计系列选型指南罗斯蒙特 3051SFA ProBar 流量计请参阅第 28 页订购信息。
•将罗斯蒙特 3051S规模可变的压力变送器与罗斯蒙特 485 阿牛巴一次元件进行组合•精度达到体积流量的 ±0.80%• 可远程安装液晶显示器和通讯端口，便于进行“同级”访问 • 可采用基金会® 现场总线协议 •适用流体类型：液体罗斯蒙特 3051SFA ProBar 流量计罗斯蒙特 3095MFA Mass ProBar 流量计罗斯蒙特 3095MFA Mass ProBar 流量计请参阅第 28 页订购信息。
•将罗斯蒙特 3095 多变量质量流量变送器与罗斯蒙特485 阿牛巴一次元件进行组合•精度达到质量流量的 0.90%• 利用单个管道贯穿孔就可测量差压、静压和过程温度 •动态计算补偿质量流量 • 适用流体类型：气体和蒸汽罗斯蒙特 485 阿牛巴一次元件请参阅第 28 页订购信息。
• 创新开槽和 T 形设计使精度提高到 ±0.75% • 具有各种安装组态• 一体化阀组安装头可直接与差压变送器进行装配 • Flo-Tap 设计无需系统停机即可进行安装 •适用流体类型：液体、气体和蒸汽罗斯蒙特 485 阿牛巴一次元件产品性能资料2006差压流量3罗斯蒙特 3051SFA ProBar ® 流量计技术规格 性能系统参考精度体积流量百分比（%）±1.10% ±0.90% ±0.80%重复性 ±0.1% 管线尺寸• 传感器尺寸 1：2” 至 8” （50 至 200 mm ） • 传感器尺寸 2：6” 至 96” （150 至 2400 mm ） • 传感器尺寸 3：12” 至 96” （300 至 2400 mm ）在较大尺寸的管线中某些安装类型不适用。
表 1 雷诺数与探杆宽度 传感器 探杆最小 尺寸雷诺数(R d )探杆宽度 (d )1 65000.590”. (14.99 mm) 2 125001.060” (26.92 mm) 3 250001.935” (49.15 mm)其中：d= 探杆宽度（英尺） v = 流体速度（英尺/秒） p = 流体密度（磅/立方英尺） µ = 流体粘度（磅/英尺-秒）输出HART •4-20 mA ADC ，流量输出。
将数字化 HART 协议叠加在 4-20 mA 信号上， 任何符合 HART 协议的主机都可调用。
基金会现场总线（输出代码 F ）• 17.5 mA ，适用于所有组态（包括液晶显示器选项）性能陈述假设 • 测量管道内径• 电子元件经过微调，达到最佳流量精度选型请联系艾默生过程管理代表请求帮助。
为进行应用确认，在订购前要求提供组态数据表。
阿牛巴传感器表面抛光为高雷诺数应用（通常为气体和蒸汽），阿牛巴一次元件的正面需要纹理加工。
表面纹理可在传感器的正面产生更多湍流边界层。
增加的湍流在传感器的边缘产生更易预测和重复的流体分离。
各种应用的适当表面抛光将根据艾默生过程管理确定尺寸程序进行确定。
功能特性测量应用• 液体 • 气体 • 蒸汽4-20 mA/HART 零点和量程调整可在量程范围内任意设置零点和量程值。
量程必须大于或等于最小量程。
输出用户可选择二线制 4-20 mA 作为线性或平方根输出。
将数字化过程变量叠加在 4-20 mA 信号上， 任何符合 HART 协议的主机都可调用。
电源要求采用外部电源。
标准变送器（4-20 mA ）：10.5 至 42.4 V dc ，无负载3051S 安全仪表系统（SIS ）安全变送器：12 至 42 V dc ，无负载3051S HART 诊断变送器：12 至 42 V dc ，无负载产品性能资料2006差压流量4负载限制最大回路电阻取决于外部电源的电压水平，描述如下：最大回路电阻 = 43.5 * （电源电压 – 10.5）HART 通讯器要求通讯的最小回路电阻为 250 欧姆。
过程温度极限直接安装的电子元件• 500 °F (260 °C) • 在采用直接安装的高温五阀组（电子元件连接平台代码 6）时，最高过程温度极限为 750 °F (400 °C)远程安装的电子元件• 1250 °F (677 °C) – 哈氏合金 ®传感器材料 • 850 °F (454 °C) – 不锈钢传感器材料电子元件温度极限 环境温度• -40 至 185 °F （-40 至 85 °C ）• 配备一体化安装液晶显示器：-4 至 175 °F (-20 至 80°C)储存温度 •-50 至 230°F(–46 至 110°C) 配备一体化安装液晶显示器：-40 至 185 °F (-40 至 85 °C)压力极限(1)直接安装的电子元件• 压力保持符合 ANSI B16.5 600# 或 DIN PN 静压极限• 量程 1A ：在静线压 0.5 psia 至 2000 psig （0.03 至138 巴）之间的技术规格内运行 • 量程 2A-3A ：在静线压 0.5 psia 至 3626 psig （0.03巴绝压至 250 巴表压）之间的技术规格内运行触发压力极限共面或传统过程法兰 • 10000 psig (689.5 巴)。
过压极限在无损坏情况下流量计可耐受下列极限： • 量程 1A ：2000 psig (138 巴) • 量程 2A-3A ：3626 psig(250 巴)表 2 过压极限(1)ANSI/ASME 150 级285 (20) 275 (19) ANSI/ASME 300 级740(51) 720 (50) ANSI/ASME600 级1480 (102)1440 (99)在 100 °F (38 °°C)时，额定值随温度上升而下降。
DIN PN 10/40580 (40) 580 (40) DIN PN 10/16232(16) 232 (16) DINPN 25/40580 (40)580 (40)在 248 °F (120 °C)时，额定值随温度上升而下降。
(1) 碳钢和不锈钢额定值采用 psig （巴）作为测量单位。
湿度极限•0-100% 相对湿度启动时间在为变送器通电后，在 2 秒钟内（典型）可达到技术规格要求的性能。
