键合金丝的用途介绍1. 引言键合金丝是一种用于电子器件封装的重要材料，具有高强度、高导电性和高耐腐蚀性等优良特性。
本文将重点介绍键合金丝在电子领域的用途，包括集成电路、半导体器件和光电子器件等方面。
2. 集成电路中的应用键合金丝在集成电路中起到连接芯片和引线的作用，其用途主要包括： - 焊接：键合金丝通过高温焊接技术将芯片与引线连接，确保电信号的传输和电流的通路。
- 信号传输：键合金丝作为芯片与引线的桥梁，能够传输高速、高频的信号，保证电子设备的正常工作。
- 电力供应：键合金丝具有优良的导电性能，能够为芯片提供稳定的电力供应。
3. 半导体器件中的应用键合金丝在半导体器件中具有重要作用，其用途主要包括： - 封装连接：键合金丝用于连接芯片与封装基座，确保器件的稳定性和可靠性。
- 线路连接：键合金丝用于连接半导体器件内部的电路，实现信号的传输和电流的通路。
- 焊接：键合金丝通过高温焊接技术将半导体器件与引线连接，确保电信号的传输和电流的通路。
4. 光电子器件中的应用键合金丝在光电子器件中也具有广泛的应用，其用途主要包括： - 光纤连接：键合金丝用于连接光纤与光电器件，确保光信号的传输和光能的转换。
- 光电转换：键合金丝作为光电器件内部的电路，实现光信号到电信号的转换，提供高效的光电转换效果。
- 焊接：键合金丝通过高温焊接技术将光电子器件与引线连接，确保光信号的传输和电流的通路。
5. 键合金丝的发展和趋势随着电子技术的不断发展，键合金丝的应用也在不断拓展。
未来，键合金丝的发展趋势主要包括以下方面： - 高可靠性：键合金丝需要具备更高的可靠性，以适应电子器件在复杂环境下的工作要求。
- 微型化：键合金丝需要更小的尺寸，以满足电子器件不断追求微型化和轻量化的需求。
- 高频率：键合金丝需要具备更高的频率响应能力，以适应高速、高频的信号传输要求。
- 多功能化：键合金丝需要具备更多的功能，如散热、防腐蚀等，以满足电子器件多样化的应用需求。
几种键合引线的详细对比-键合金丝/键合铜线/铝键合线键合金丝, 作为应用最广泛的键合丝来说,在引线键合中存在以下几个方面的问题:1, Au2Al 金属学系统易产生有害的金属间化合物[ ,这些金属间化合物晶格常数不同,力学性能和热性能也不同,反应时会产生物质迁移,从而在交界层形成可见的柯肯德尔空洞( Kirkendall Void) ,使键合处产生空腔,电阻急剧增大,破坏了集成电路的欧姆联结,导电性严重破坏或产生裂缝,易在此引起器件焊点脱开而失效。
2, 金丝的耐热性差,金的再结晶温度较低(150 ℃) ,导致高温强度较低。
球焊时,焊球附近的金丝由于受热而形成再结晶组织,若金丝过硬会造成球颈部折曲;焊球加热时,金丝晶粒粗大化会造成球颈部断裂;3, 金丝还易造成塌丝现象和拖尾现象,严重影响了键合的质量;4, 金丝的价格昂贵,导致封装成本过高。
键合铝线, Al21 %Si 丝作为一种低成本的键合丝受到人们的广泛重视,国内外很多科研单位都在通过改变生产工艺来生产各种替代金丝的Al21 %Si 丝,但仍存在较多问题: 1, 普通Al21 %Si 在球焊时加热易氧化,生成一层硬的氧化膜,此膜阻碍球的形成,而球形的稳定性是Al21 %Si 键合强度的主要特性。
实验证明,金丝球焊在空气中焊点圆度高,Al21 %Si 球焊由于表面氧化的影响,空气中焊点圆度低;2, Al21 %Si 丝的拉伸强度和耐热性不如金丝,容易发生引线下垂和塌丝;3, 同轴Al21 %Si 的性能不稳定,特别是伸长率波动大,同批次产品的性能相差大,且产品的成材率低,表面清洁度差,并较易在键合处经常产生疲劳断裂。
键合铜丝, 早在10 年前,铜丝球焊工艺就作为一种降低成本的方法应用于晶片上的铝焊区金属化。
但在当时行业的标准封装形式为18～40 个引线的塑料双列直插式封装(塑料DIP) ,其焊区间距为150～200μm , 焊球尺为100～125μm ,丝焊的长度很难超过3 mm。
25μm金丝球焊引线键合推拉力标准1. 引言在微电子行业中，25μm金丝球焊引线键合推拉力标准起着至关重要的作用。
作为一种关键的接线技术，金丝球键合是微电子器件封装中不可或缺的一环，其连接质量直接关系到器件的可靠性和性能。
为了确保键合连接的质量和可靠性，推拉力标准成为了微电子行业中必不可少的评估指标。
本文将深入探讨25μm金丝球焊引线键合推拉力标准，从简单的概念介绍到深入分析其标准的意义和影响。
2. 25μm金丝球焊引线键合的基本概念25μm金丝球焊引线键合是一种微电子器件封装过程中常见的焊接技术。
它通过将金丝球焊到芯片的金属化表面或引线焊盘上，然后通过热压力将金丝与焊盘或金属化表面连接起来，以实现器件内部的电气连接。
在这一过程中，金丝球焊引线的推拉力就显得至关重要。
推拉力是指在金丝引线焊接过程中，对金丝的推和拉的力量，其大小和稳定性直接关系到焊接的质量和可靠性。
3. 25μm金丝球焊引线键合推拉力标准的重要性推拉力标准是指对25μm金丝球焊引线键合过程中推拉力的规定和评估标准。
在微电子器件封装过程中，金丝球焊引线键合的推拉力标准对于保证焊接质量具有至关重要的作用。
通过推拉力标准的设定和执行，能够保证金丝焊接的牢固性和稳定性，提高器件的可靠性和性能。
25μm金丝球焊引线键合推拉力标准成为微电子行业中必不可少的质量控制指标。
4. 推拉力标准的影响因素及评估方法在确定25μm金丝球焊引线键合推拉力标准时，需要考虑多种因素，如金丝材料的特性、焊接设备的性能、环境条件等。
推拉力的评估方法一般包括使用拉力计或其他测试设备进行实验测量，以确定25μm金丝球焊引线键合推拉力的大小和稳定性。
还需要对推拉力的波动范围和变化趋势进行全面评估，以确保键合连接的质量和可靠性。
5. 总结与展望25μm金丝球焊引线键合推拉力标准在微电子行业中具有重要的意义。
通过对推拉力标准的严格执行和质量控制，可以有效提高金丝球焊引线键合的质量和可靠性，进而提升微电子器件的性能和可靠性。

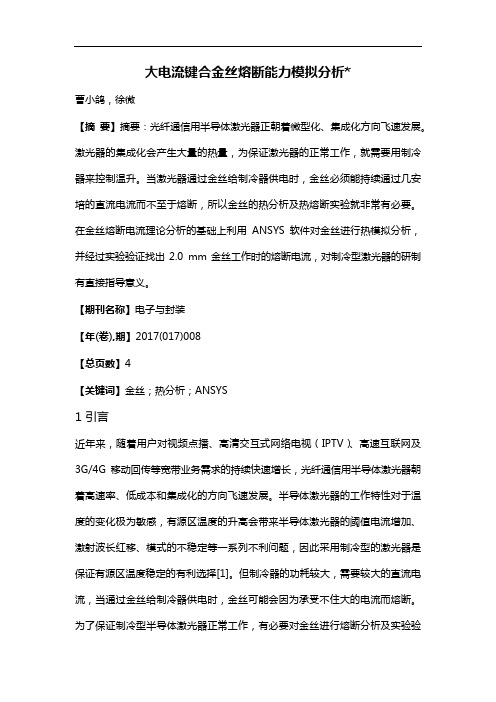

大电流键合金丝熔断能力模拟分析*曹小鸽，徐微【摘要】摘要：光纤通信用半导体激光器正朝着微型化、集成化方向飞速发展。
激光器的集成化会产生大量的热量，为保证激光器的正常工作，就需要用制冷器来控制温升。
当激光器通过金丝给制冷器供电时，金丝必须能持续通过几安培的直流电流而不至于熔断，所以金丝的热分析及热熔断实验就非常有必要。
在金丝熔断电流理论分析的基础上利用ANSYS软件对金丝进行热模拟分析，并经过实验验证找出2.0 mm金丝工作时的熔断电流，对制冷型激光器的研制有直接指导意义。
【期刊名称】电子与封装【年(卷),期】2017(017)008【总页数】4【关键词】金丝；热分析；ANSYS1 引言近年来，随着用户对视频点播、高清交互式网络电视（IPTV）、高速互联网及3G/4G移动回传等宽带业务需求的持续快速增长，光纤通信用半导体激光器朝着高速率、低成本和集成化的方向飞速发展。
半导体激光器的工作特性对于温度的变化极为敏感，有源区温度的升高会带来半导体激光器的阈值电流增加、激射波长红移、模式的不稳定等一系列不利问题，因此采用制冷型的激光器是保证有源区温度稳定的有利选择[1]。
但制冷器的功耗较大，需要较大的直流电流，当通过金丝给制冷器供电时，金丝可能会因为承受不住大的电流而熔断。
为了保证制冷型半导体激光器正常工作，有必要对金丝进行熔断分析及实验验证。
ANSYS软件以其仿真精度高等特点在工程中有着广泛的应用[2]，因此，本文在金丝熔断电流理论分析的基础上，利用ANSYS软件对企业经常使用的纯度为4N（99.99%）、直径为25 μm的焊接用金丝进行热分析并通过实验验证其正确性，并找出长度2.0 mm金丝工作时的熔断电流。
2 键合金丝熔断理论2.1 键合金丝发热量及其热传递金丝工作时影响其熔断电流大小的因素有很多，如电流脉冲宽度、丝长、丝横截面积、丝材质、环境温度、热对流和热辐射的参数等。
文中我们限定几个金丝物理参数，工作电流采用直流，丝长、丝横截面积和丝材质也给予限定。

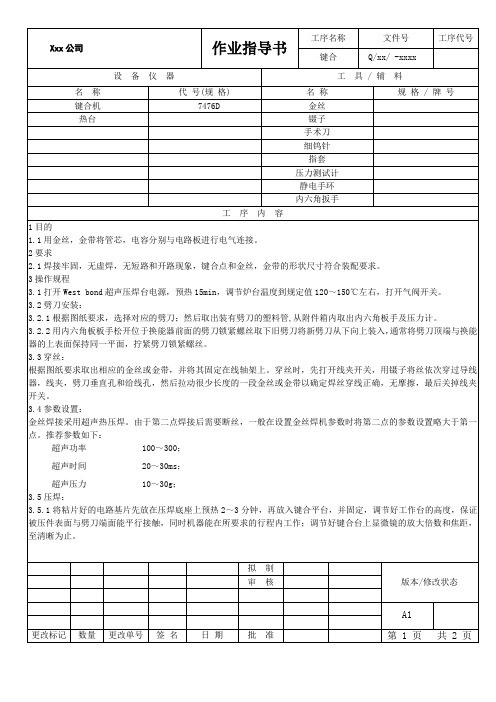

金丝键合主要工艺参数技术研究作者：刘文来源：《科学与财富》2018年第22期摘要：介绍了金丝键合技术，阐述了影响金丝键合强度的主要工艺参数，采用超声热压技术和楔形键合方式对25μm的金丝进行键合正交试验。
通过对测试结果进行极差分析，获得了超声功率、超声时间和热台温度的最佳匹配组合关系及影响键合强度的主次因素顺序关系。
关键词：金丝键合工艺参数正交试验1引言微组装技术因成本低廉、实现简单、热膨胀系数小、适用电路封装形式多样化等优点[1]，在现代通信系统中发挥着至关重要的作用。
金丝键合是微组装技术中的关键工艺，其键合质量好坏直接影响产品可靠性和电性能稳定性。
衡量金丝键合质量好坏的主要指标为键合强度，而键合强度的期望值不能通过单独改变某个工艺参数即可实现，需对某些主要工艺参数进行调节，才能达到最佳效果。
2金丝键合定义金丝键合是多芯片微波组件中常用的工艺，它是指将延展性和导电性很好的极细金丝压焊在基板-基板、基板-芯片或芯片-芯片表面上，实现电气特征相互关联的一种技术。
根据键合能量的不同，金丝键合分为热压键合、超声键合和超声热压键合[2][3]。
根据键合方式和劈刀外形、材料的不同，金丝键合又分为球形键合和楔形键合[3]。
3 键合强度影响因素影响金丝键合强度的工艺参数有很多，从设备方面考虑，它与超声功率、超声时间、热台温度、键合压力、劈刀温度和劈刀安装长度等因素有关；从被键合表面上考虑，它与被键合面的材料特性、厚度、平整度、清洁度和处理工艺等因素有关[1]。
根据以往经验，影响键合强度最主要工艺参数为：超声功率、超声时间和热台温度。
3.1超声功率超声是指振动频率大于1200Hz的振动波。
适当的超声功率是金丝键合具有可靠性的前提，能够产生足够强度的、稳定的键合。
过小的超声功率会导致金丝翘起，无法焊接或只微焊接于焊点上，而过大的功率会导致焊点发生形变，甚至金丝断裂或焊盘破裂[3]。
3.2超声时间超声时间是指在劈刀上施加超声功率和键合压力的作用时间，目的是控制超声能量。
键合金丝概况一、简要说明：1、键合金丝概念以及其应用键合是集成电路生产中的一步重要工序,是把电路芯片与引线框架连接起来的操作。
键合丝是半导体器件和集成电路组装时为使芯片内电路的输入/ 输出键合点与引线框架的内接触点之间实现电气链接而使用的微细金属丝内引线。
键合效果的好坏直接影响集成电路的性能。
键合丝是整体IC封装材料市场五大类基本材料之一，是一种具备优异电器、导热、机械性能并且化学稳定性极好的内引线材料,是制造集成电路及分立器件的重要结构材料,键合丝主要用于各种电子元器件,如二极管、三极管、集成电路等。
下面的截面示意图描绘了半导体元件中各部分间的结构关系：2、性能要求以及测试方法标准键合金丝类型、状态、各项要求与其中部分测试方法、包装等均在中华人民共和国国家标准《GB/T 8750-2007 半导体器件用键合金丝》列出：图2 国家标准《GB/T 8750-2007 半导体器件用键合金丝》Pull strength: 抗拉强度，强度越高，可以实现更快速的键合FAB formation：自由空气球形球质量Gas cost: 保护气体成本，FAB形成时是否需要保护气体以及气体成本，Au丝不要保护气HTS：high temperature storage 性能，焊点可靠性Storage：库存成本Price：价格1 bond margin: 第一焊点——球焊点形成后，边缘直径，对于焊盘间距的设计非常重要Squashed ball deviation: FAB在超声和压力的作用下与芯片上焊盘键合后，变成的扁平球（Squashed ball），在进行大量键合后Squashed ball 尺寸的分散度，对于实际生产的质量控制非常关键3、客户以及相关信息表1 2010年键合丝用户及相关信息列表4、竞争对手以及行业标杆1.贺利氏：目前世界最大的键合金丝生产厂家，在中国有常熟和招远两个工厂，键合丝业务涉及金丝、铜丝、铝丝。
