第1页共10页经典钣金结构设计工艺规范—、目的：公司为了统一各产品部设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范，本规范含十项内容。
• 板材选用规范• 孔缺结构设计规范 • 弯曲结构设计规范 • 焊接结构设计规范 • 结构缝隙设计规范• 表面涂层种类选用规范 • 表面镀层种类选用规范• 图纸工艺性分析和审查规范 • 图纸尺寸标准规范• 非喷涂不锈钢结构设计规范二、范围：本原则适用各产品部的板厚€6mm 的钣金结构设计工作。
三、内容：1■板材选用规范：1）为了保证材料利用率和冲折最少的换模次数，同一结构上€4mm 的板材厚度规格最多不超过三种,对于强度要求较高的结构可以采用在薄板上压筋或焊接加强筋的方式来实现（如图1,如图2）；图1图22）板材应优先选用《结构公司常用材料明细表》上登录的材料规格，如必须选用该表以外的材质或板厚，则必须经由工艺室确认后方可选用；（附表1）3）应避免零件的展开尺寸与原材料的外廓尺寸相等，以此避免原材料误差平行转移；4）对于有装饰面要求非喷涂板材，同类产品花纹方向应一致，有条状纹路（如拉丝不锈钢）的板材，以人立于的产品正前方为视角标准，纹路方向优先选择竖向（上下）和纵向（前后），对于次要零部件或产品的次要部位，为了保持材料利用率可适当采用横向纹路；5）对于折弯性能差的厚热板件（如电梯门机件）、硬铝、有功能性回弹的零件（如电插座簧片）等，应有纤维方向的技术要求，对于有避免折弯裂纹要求的零件，料单上应有剪切毛刺方向及折弯方向的要求。
2．孔缺结构设计规范：1）板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格（附表2，附表3）。
2）钣金结构零件应倒圆，这从安全和模具寿命均有利。
短的突出宽度b€21,长的窄条宽度B€31。
零件圆角、孔径等的最小尺寸值参照（如图3，附表4）。
图3附表4推荐的最小尺寸（见图2）尺寸最小值tR1 4mm或2tR2 2tD1 或D23mm 1.59以下3或1.51用大数（有色金属）1.6〜9.72t（黑色金属）D3 2（不锈钢板） 1.59以下1.5（钢板） 1.59以下1.5t（其余） 1.6〜9.7D4 或D5 1.51 0.8以下2t 0.85〜3.18 2.51 3.2〜9.73）按图2（d）,当D1V1.51（有色金属），D1V21（黑色金属）时，将园孔或方孔开通成右侧的“U”型缺口即可保证良好的工艺性。
钣金工艺规范及折弯机模具手册1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。
2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸一般不小于1.5t。
如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。
冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。
当冲应不小于1.5t。
2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
钣金技术要求大全钣金技术是一门广泛应用于制造业的工艺，涵盖了从汽车制造到电子产品、从航空航天到家具等众多领域。
要掌握好钣金技术，需要了解一系列的要求和规范。
一、材料选择在钣金加工中，材料的选择至关重要。
常见的钣金材料包括不锈钢、冷轧板、热轧板、铝板、铜板等。
选择材料时，需要考虑以下几个因素：1、强度和硬度：根据产品的使用环境和受力情况，选择具有足够强度和硬度的材料，以确保产品的稳定性和可靠性。
2、耐腐蚀性：如果产品将在潮湿、腐蚀性环境中使用，应选择具有良好耐腐蚀性的材料，如不锈钢。
3、成本：在满足性能要求的前提下，尽量选择成本较低的材料，以控制生产成本。
4、可加工性：考虑材料的延展性、可塑性等加工性能，便于后续的冲压、折弯、焊接等工艺操作。
二、图纸设计准确清晰的图纸是钣金加工的基础。
在设计图纸时，需要注意以下几点：1、尺寸标注：标注应清晰、准确，包括长度、宽度、高度、孔径、折弯角度等关键尺寸，公差范围也应明确标注。
2、视图完整性：提供多个视图，如主视图、俯视图、侧视图等，以全面展示产品的形状和结构。
3、工艺标注：对于需要特殊加工工艺的部位，如冲压、焊接、表面处理等，应在图纸上进行标注和说明。
三、冲压工艺冲压是钣金加工中常用的工艺之一。

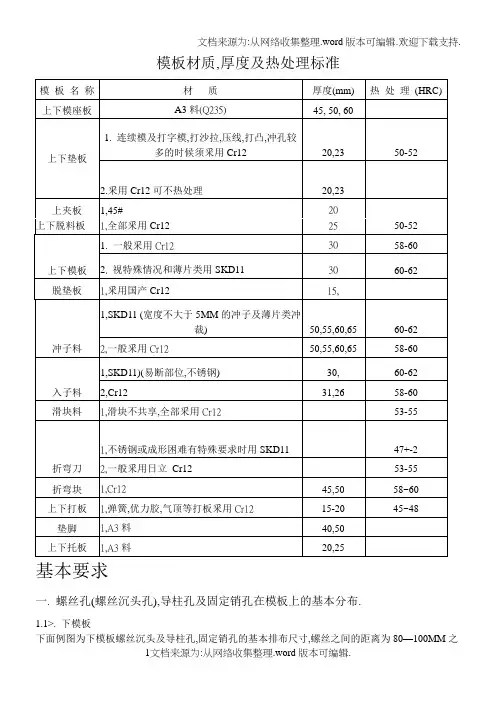

以下是冲压工艺的一些要求：1、模具设计：模具的设计应合理，确保冲裁力均匀分布，减少模具磨损和产品缺陷。
2、冲压精度：控制冲压件的尺寸精度和形状精度，避免出现毛刺、变形等问题。
3、冲裁间隙：合理选择冲裁间隙，过大或过小的间隙都会影响冲压质量。
4、冲压速度：根据材料和模具的特性，选择合适的冲压速度，以提高生产效率和产品质量。
四、折弯工艺折弯是使钣金件形成一定角度和形状的重要工艺。
在折弯过程中，需要注意以下要求：1、折弯半径：根据材料的厚度和性能，选择合适的折弯半径，以避免材料开裂。
2、折弯角度精度：确保折弯角度符合图纸要求，误差应控制在允许范围内。
3、折弯顺序：合理安排折弯顺序，避免因折弯顺序不当导致产品变形或尺寸偏差。
