隔离开关装配工艺流程

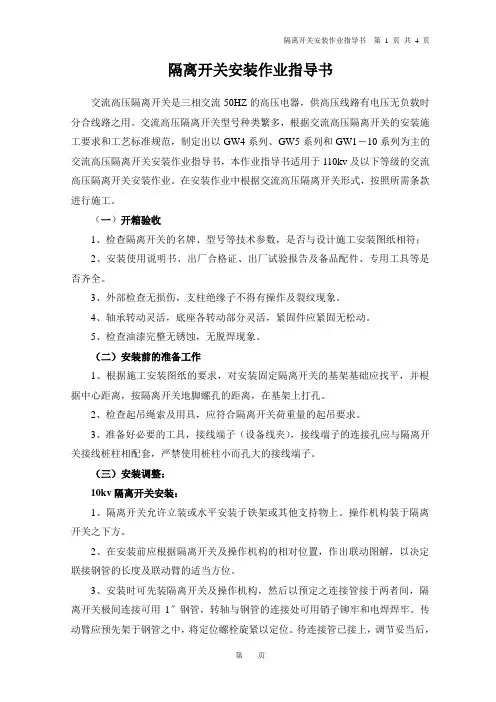

隔离开关安装作业指导书交流高压隔离开关是三相交流50HZ的高压电器，供高压线路有电压无负载时分合线路之用。

交流高压隔离开关型号种类繁多，根据交流高压隔离开关的安装施工要求和工艺标准规范，制定出以GW4系列、GW5系列和GW1－10系列为主的交流高压隔离开关安装作业指导书，本作业指导书适用于110kv及以下等级的交流高压隔离开关安装作业。

在安装作业中根据交流高压隔离开关形式，按照所需条款进行施工。

（一）开箱验收1、检查隔离开关的名牌、型号等技术参数，是否与设计施工安装图纸相符；2、安装使用说明书、出厂合格证、出厂试验报告及备品配件、专用工具等是否齐全。

3、外部检查无损伤，支柱绝缘子不得有操作及裂纹现象。

4、轴承转动灵活，底座各转动部分灵活，紧固件应紧固无松动。

5、检查油漆完整无锈蚀，无脱焊现象。

（二）安装前的准备工作1、根据施工安装图纸的要求，对安装固定隔离开关的基架基础应找平，并根据中心距离，按隔离开关地脚螺孔的距离，在基架上打孔。

2、检查起吊绳索及用具，应符合隔离开关荷重量的起吊要求。

3、准备好必要的工具，接线端子（设备线夹），接线端子的连接孔应与隔离开关接线桩柱相配套，严禁使用桩柱小而孔大的接线端子。

（三）安装调整：10kv隔离开关安装：1、隔离开关允许立装或水平安装于铁架或其他支持物上。

操作机构装于隔离开关之下方。

2、在安装前应根据隔离开关及操作机构的相对位置，作出联动图解，以决定联接钢管的长度及联动臂的适当方位。

3、安装时可先装隔离开关及操作机构，然后以预定之连接管接于两者间，隔离开关极间连接可用1″钢管，转轴与钢管的连接处可用销子铆牢和电焊焊牢。

传动臂应预先架于钢管之中，将定位螺栓旋紧以定位。

待连接管已接上，调节妥当后，传动臂与操纵构构上拐臂均分别钻贯通于轴之Φ8孔，并用肖子铆牢。

4、在安装隔离开关时应注意以下各项：⑴操作机构手柄向上之最终点，隔离开关必须到达闭合位置之最终点，手柄向下之最终点，隔离开关闸刀必须到达打开位置最终点。

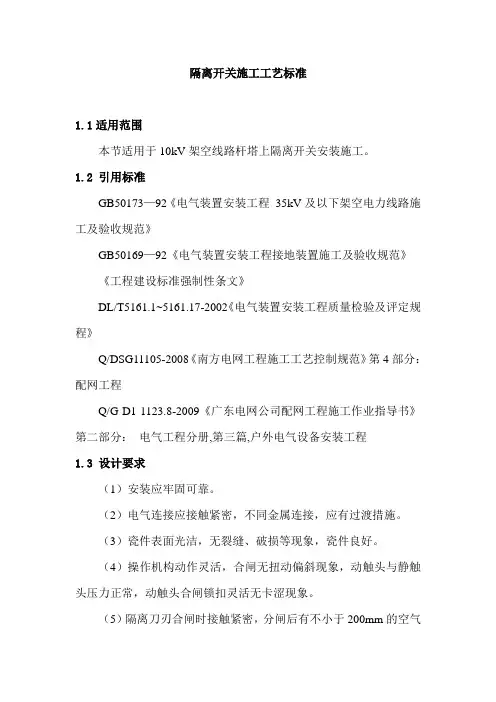

隔离开关施工工艺标准1.1适用范围本节适用于10kV架空线路杆塔上隔离开关安装施工。

1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50169—92《电气装置安装工程接地装置施工及验收规范》《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第三篇,户外电气设备安装工程1.3 设计要求（1）安装应牢固可靠。

（2）电气连接应接触紧密，不同金属连接，应有过渡措施。

（3）瓷件表面光洁，无裂缝、破损等现象，瓷件良好。

（4）操作机构动作灵活，合闸无扭动偏斜现象，动触头与静触头压力正常，动触头合闸锁扣灵活无卡涩现象。

（5）隔离刀刃合闸时接触紧密，分闸后有不小于200mm的空气间隙。

（6）水平安装的隔离刀刃，分闸时，宜使静触头带电。

（7）三相连动隔离开关的三相隔离刀刃分、合同期。

（8）设备支架接地可靠，接地电阻值不大于10Ω（9）引线相间距离及对地距离要求：相间≥300mm，对地≥200mm。

1.4 施工工艺要点1.4.1 支架安装支架应采用热镀锌材料制作。

一般支架加工好后再热镀锌，如需现场进行材料加工，必须进行防腐处理。

支架安装牢固、平整。

设备底座安装高度不宜小于3.5m。

1.4.2 设备本体安装及调整（1）借助铁滑轮及绳索(必要时使用起重设备)将户外隔离开关安装在支架上，并用热镀锌螺栓固定牢固。

（2）静触头安装在电源侧，动触头安装在负荷侧。

（3）三极隔离开关应水平安装，刀口向上。

单极隔离开关水平向下或与垂直方向成30 ～45度角向下安装。

1.4.3 一次接线及附件安装（1）导线在施工前应先用尺实际测量各跨安装点的准确长度，根据施工需要进行切割。

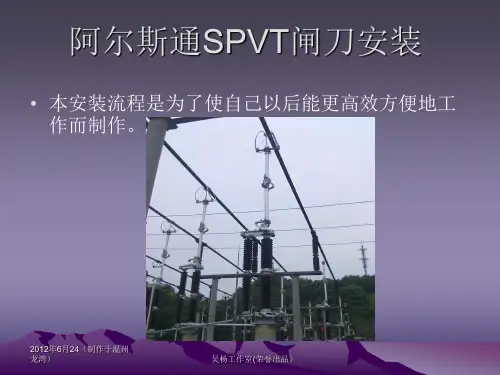

2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
静触头：2号做法相比1号本人觉 得圈型更圆，制作也更快捷。
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
机构箱的安装：用吊锤找好机构箱 安装位置，然后在立柱上制作好抱 箍，水平尺找平后焊接，据测加工
传动连杆。
2012年6月24（制作于温州 龙湾）
吴杨合 闸位置。
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
机构合闸状态下安装地刀臂。要求: 动静触头分合位置准确，接触良好。
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
手动调试主刀和地刀, 电动调试 ,配 合高试测量接触电阻。业主验收，
平衡点）
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
带地刀闸刀组装瓷瓶前，应先把地刀的 静触头安装上去，因为起吊后高处安装
相对麻烦。（箭头处是静触头）
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
闸刀装配时应注意瓷瓶的区分，支持 瓷瓶大，旋转瓷瓶小。注意上下节的
区分。螺栓大小（16、10）
整理现场，工作结束。
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
闸刀安装要点
• 1.闸刀三相高度应一致，各相瓷柱应垂直。 • 2.相间传动连杆应成一直线无弯曲。 • 3.各电气接触面应按标准处理，涂抹电力脂 • 4.各联接螺栓紧固，力矩符合标准。 • 5.闸刀分合灵活，三相同期符合标准。动静
2012年6月24（制作于温州 龙湾）
吴杨工作室(荣誉出品）
闸刀分闸状态下旋转瓷瓶底座机构 的初始角度

四川省电力公司变电检修履职能力培训操作任务书及附件Ⅰ级GN19-10型隔离开关分解组装单位姓名年月日四川省电力公司变电检修履职能力培训操作任务书一、任务名称GN19-10型隔离开关分解组装二、适用岗位适用于变电检修履职能力Ⅰ级，包括初、中级工。

三、具体任务根据检修工艺要求，正确完成对GN19-10型隔离开关单相分解组装工作四、工作规范及要求1、检修前准备充分，做好现场查勘。

2、着装、工具、仪表、材料合理、齐全、合格，检修技术资料（包括运行缺陷记录，检修报告，检修工艺）齐全。

3、办理工作票开工手续必须符合安全工作规程。

开工前做好现场安措，交待安全注意事项及对危险点的控制。

4、工作过程、严格按照工作票规定的范围进行作业。

5、要求操作程序正确、动作规范。

若在操作过程中出现严重违规，立即终止任务，考核成绩记为0分。

五、时间要求本模块操作时间为45分钟，时间到立即终止任务。

现场标准化作业流程检修单位接受生产任务检修单位编制预算、三措、施工进度和材料计划↓相关部门组织审批↓通过相关部门办理停电申请检修单位实施现场检修工作↓工作负责人对检修重要工序、工艺确认技术职能部门组织运行、检修人员进行总体验收↓办理工作终结手续↓检修单位编制设备检修工作总结将正确答案填入空格内A. 现场查勘；B. 检修结束后，检修单位自检并申请验收；C. 检修单位实施工作准备并办理开工许可手续；现场查勘表附件三：现场作业措施书（含危险点分析）工器具和材料准备GN19-10型隔离开关分解组装工序、工艺确认表确认人：GN19-10型隔离开关分解组装主要测试数据测试人：年月日四川省电力公司变电检修履职能力技能考核评分细则911。
