浅析隔离开关操作原则及应用

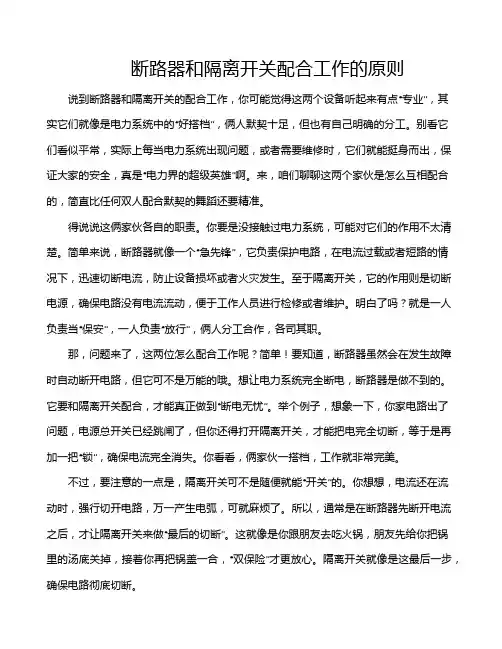

断路器和隔离开关配合工作的原则说到断路器和隔离开关的配合工作，你可能觉得这两个设备听起来有点“专业”，其实它们就像是电力系统中的“好搭档”，俩人默契十足，但也有自己明确的分工。

别看它们看似平常，实际上每当电力系统出现问题，或者需要维修时，它们就能挺身而出，保证大家的安全，真是“电力界的超级英雄”啊。

来，咱们聊聊这两个家伙是怎么互相配合的，简直比任何双人配合默契的舞蹈还要精准。

得说说这俩家伙各自的职责。

你要是没接触过电力系统，可能对它们的作用不太清楚。

简单来说，断路器就像一个“急先锋”，它负责保护电路，在电流过载或者短路的情况下，迅速切断电流，防止设备损坏或者火灾发生。

至于隔离开关，它的作用则是切断电源，确保电路没有电流流动，便于工作人员进行检修或者维护。

明白了吗？就是一人负责当“保安”，一人负责“放行”，俩人分工合作，各司其职。

那，问题来了，这两位怎么配合工作呢？简单！要知道，断路器虽然会在发生故障时自动断开电路，但它可不是万能的哦。

想让电力系统完全断电，断路器是做不到的。

它要和隔离开关配合，才能真正做到“断电无忧”。

举个例子，想象一下，你家电路出了问题，电源总开关已经跳闸了，但你还得打开隔离开关，才能把电完全切断，等于是再加一把“锁”，确保电流完全消失。

你看看，俩家伙一搭档，工作就非常完美。

不过，要注意的一点是，隔离开关可不是随便就能“开关”的。

你想想，电流还在流动时，强行切开电路，万一产生电弧，可就麻烦了。

所以，通常是在断路器先断开电流之后，才让隔离开关来做“最后的切断”。

这就像是你跟朋友去吃火锅，朋友先给你把锅里的汤底关掉，接着你再把锅盖一合，“双保险”才更放心。

隔离开关就像是这最后一步，确保电路彻底切断。

至于这俩家伙如何配合得更好呢？它们的配合不仅仅是工作上的默契，还得有点“人性化”的考虑。

比如，隔离开关在断开电流之前，最好能给工作人员一些时间进行准备。

你想，突然断电了，工作人员也得有个心理准备，不然突然“扑通”一声，手一抖，那可真是“吓得一身冷汗”。

隔离开关隔离开关操作原则1、户内隔离开关户内隔离开关有单极式和三级式两种。

一般为隔离开关式结构并多采用线接触触头。

它由导电部分、支持绝缘子、操作绝缘子（或称拉杆绝缘子）及底座等组成。

2、隔离开关的操作原则（1）分、合闸动作要果断、迅速，终了时注意不可用力过猛，并目测其动触头位置是否符合要求。

（2）用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相。

分闸时，顺序与此相反。

（3）不管合闸还是分闸操作，都不应带负荷（除负荷在隔离开关允许的操作范围之内外）。

（4）发生带负荷误分或合隔离开关操作时，误合闸后不得再立即拉开，误分闸后不得立即合上（除若刚拉开一点，发现有火花产生时，可立即合上）。

3、隔离开关与断路器操作配合原则（1）隔离开关没有灭弧装置,不能用来接通和断开有负荷电流的电路；只能用来分、合只有电压而没有负荷电流的电路。

（2）线路停电操作顺序：先断开断路器，再断开负荷侧的隔离开关，最后断开电源侧的隔离开关。

（3）线路送电操作顺序：先合上电源侧的隔离开关，再合上负荷侧的隔离开关，最后合上断路器。

隔离开关常见故障及处理1、高压隔离开关的作用高压隔离开关具有隔离电压的功能，可用于开合避雷器、电抗器等不产生电弧的某些切换操作，或配合断路器进行不带电操作；停电或其他检修工作时，高压隔离开关可以切断停电部分与带电部分，以保证作业人员的安全；在一些特殊的供电系统中，高压隔离开关可对某些电路进行切换操作，改变供电系统的运行方式。

2、高压隔离开关常见故障高压隔离开关常见的故障有隔离开关过热故障、绝缘瓷瓶断裂故障、导电部分锈蚀等。

其中过热故障是高压隔离开关在运行中最常发生的缺陷。

发生隔离开关过热故障后，当运行电流还未达到额定值的60%时便已经出现不正常的发热现象，这是在投运前调试和检修中无法发现的问题。

3、高压隔离开关过热故障原因分析造成隔离开关过热故障原因有以下3 点：①在安装和检修时，使用了过多的导电膏。

实际上，并非导电膏越多导电性能就越好。

隔离开关操作的安全注意事项隔离开关是一种用于控制电气设备断开电源的装置，为了确保操作人员的安全，以下是隔离开关操作的一些安全注意事项：1. 了解设备特性：在操作隔离开关之前，必须对所操作的设备有充分的了解，包括其工作原理、额定电压、额定电流等。

2. 穿戴个人防护装备：在进行隔离开关操作之前，操作人员必须穿戴适当的个人防护装备，如安全帽、绝缘手套、绝缘靴等。

3. 确保设备处于断电状态：在操作隔离开关之前，必须确保所操作的设备处于断电状态，可以通过使用电压表或其他测试仪器进行确认。

4. 检查隔离开关状态：在操作隔离开关之前，必须先检查开关的状态，确保其处于断开的状态，并避免误操作。

5. 使用正确的操作方法：在操作隔离开关时，必须使用正确的操作方法，按照设备制造商提供的操作手册或相关规范进行操作。

6. 不超负荷使用：在操作隔离开关时，必须确保所操作的设备不超过其额定负荷，以免引发设备故障或产生危险。

7. 防止误操作：在操作隔离开关时，必须遵循严格的操作步骤，避免误操作。

在操作之前，可以使用标识、锁具等措施确保设备不能被误操作。

8. 避免过度操纵：在操作隔离开关时，要避免过度操纵开关，以免造成开关的磨损或损坏。

9. 注意维护保养：定期对隔离开关进行维护保养，检查开关机械部件的磨损程度、电气部分的连接情况等，并及时修理或更换不良部件。

10. 遵守操作规程：操作隔离开关时，要遵守相关的操作规程和安全措施，不得违反规程，以避免发生事故。

11. 保持操作区域整洁：操作隔离开关时，操作区域应保持整洁，无杂物阻挡，以便于操作人员的工作和紧急情况的应对。

12. 严禁违规操作：在操作隔离开关时，严禁违规操作，如与其他设备同时操作、擅自拆卸开关等，以防止发生事故。

综上所述，隔离开关操作的安全注意事项包括了对设备特性的了解、穿戴个人防护装备、确保设备处于断电状态、使用正确的操作方法、防止误操作、避免过度操纵、注意维护保养、遵守操作规程等。

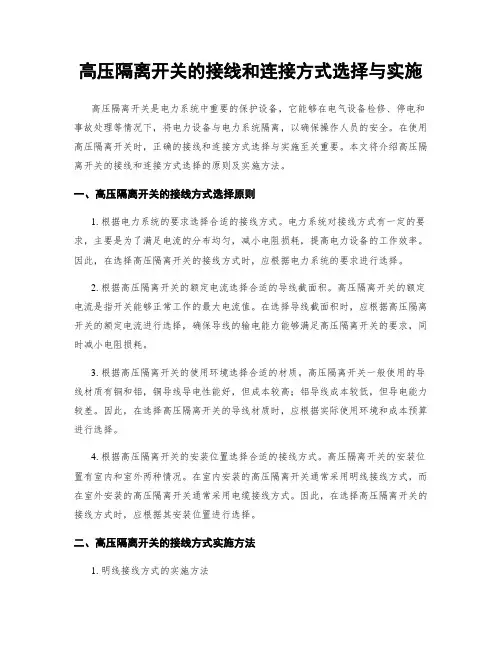

高压隔离开关的接线和连接方式选择与实施高压隔离开关是电力系统中重要的保护设备，它能够在电气设备检修、停电和事故处理等情况下，将电力设备与电力系统隔离，以确保操作人员的安全。

在使用高压隔离开关时，正确的接线和连接方式选择与实施至关重要。

本文将介绍高压隔离开关的接线和连接方式选择的原则及实施方法。

一、高压隔离开关的接线方式选择原则1. 根据电力系统的要求选择合适的接线方式。

电力系统对接线方式有一定的要求，主要是为了满足电流的分布均匀，减小电阻损耗，提高电力设备的工作效率。

因此，在选择高压隔离开关的接线方式时，应根据电力系统的要求进行选择。

2. 根据高压隔离开关的额定电流选择合适的导线截面积。

高压隔离开关的额定电流是指开关能够正常工作的最大电流值。

在选择导线截面积时，应根据高压隔离开关的额定电流进行选择，确保导线的输电能力能够满足高压隔离开关的要求，同时减小电阻损耗。

3. 根据高压隔离开关的使用环境选择合适的材质。

高压隔离开关一般使用的导线材质有铜和铝，铜导线导电性能好，但成本较高；铝导线成本较低，但导电能力较差。

因此，在选择高压隔离开关的导线材质时，应根据实际使用环境和成本预算进行选择。

4. 根据高压隔离开关的安装位置选择合适的接线方式。

高压隔离开关的安装位置有室内和室外两种情况。

在室内安装的高压隔离开关通常采用明线接线方式，而在室外安装的高压隔离开关通常采用电缆接线方式。

因此，在选择高压隔离开关的接线方式时，应根据其安装位置进行选择。

二、高压隔离开关的接线方式实施方法1. 明线接线方式的实施方法在使用明线接线方式时，需要按照高压隔离开关的接线柜的布置，将高压隔离开关与相应的电力设备进行连接。

接线时应注意以下几点：（1）选择合适的导线截面和导线材质。

根据高压隔离开关的额定电流和使用环境选择导线的截面积和材质。

（2）遵循相应的接线图进行接线。

接线图是按照高压隔离开关和电力设备的连接顺序和电气特性绘制的图示，接线时应根据接线图进行操作。

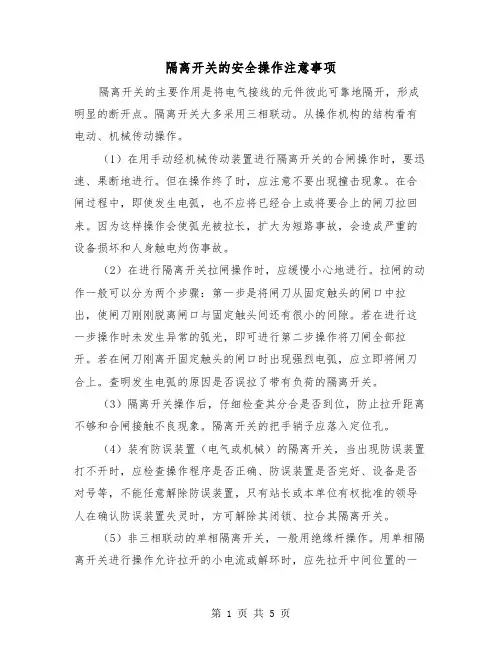

隔离开关的安全操作注意事项隔离开关的主要作用是将电气接线的元件彼此可靠地隔开，形成明显的断开点。

隔离开关大多采用三相联动。

从操作机构的结构看有电动、机械传动操作。

（1）在用手动经机械传动装置进行隔离开关的合闸操作时，要迅速、果断地进行。

但在操作终了时，应注意不要出现撞击现象。

在合闸过程中，即使发生电弧，也不应将已经合上或将要合上的闸刀拉回来。

因为这样操作会使弧光被拉长，扩大为短路事故，会造成严重的设备损坏和人身触电灼伤事故。

（2）在进行隔离开关拉闸操作时，应缓慢小心地进行。

拉闸的动作一般可以分为两个步骤：第一步是将闸刀从固定触头的闸口中拉出，使闸刀刚刚脱离闸口与固定触头间还有很小的间隙。

若在进行这一步操作时未发生异常的弧光，即可进行第二步操作将刀闸全部拉开。

若在闸刀刚离开固定触头的闸口时出现强烈电弧，应立即将闸刀合上。

查明发生电弧的原因是否误拉了带有负荷的隔离开关。

（3）隔离开关操作后，仔细检查其分合是否到位，防止拉开距离不够和合闸接触不良现象。

隔离开关的把手销子应落入定位孔。

（4）装有防误装置（电气或机械）的隔离开关，当出现防误装置打不开时，应检查操作程序是否正确、防误装置是否完好、设备是否对号等，不能任意解除防误装置，只有站长或本单位有权批准的领导人在确认防误装置失灵时，方可解除其闭锁、拉合其隔离开关。

（5）非三相联动的单相隔离开关，一般用绝缘杆操作。

用单相隔离开关进行操作允许拉开的小电流或解环时，应先拉开中间位置的一相，再拉下风侧（水平布置）或上侧（上下布置），最后拉上风侧或下侧。

合闸操作时的顺序应与拉闸时相反。

（6）转移接地点的操作。

在小电流接地系统中，必须用隔离开关断开的电气设备一点接地时，应使用转移接地点的操作，即使用经过开关在同相的另一接地点人工接地后，先拉开隔离开关，再拉开人工接地点的开关。

隔离开关的安全操作注意事项（二）隔离开关的安全操作是保证人员在进行隔离开关操作时，能够安全可靠地切断电力供应的重要环节。

220KV隔离开关运行规程一、隔离开关的操作及注意事项1.严禁用隔离开关来拉、合负荷电流和故障电流由于隔离开关本身具有一定的自然灭弧能力，所以可以利用隔离开关切断电流较小的电路。

在系统正常工作的前提下，允许用隔离开关来开、合下列电路或设备：(1)电压互感器。

(2)避雷器。

(3)变压器中性点接地回路。

(4)消弧线圈。

(5)空载电流较小的空载变压器(22OKV及以下的隔离开关可拉、合励磁电流小于2A的空载变压器)。

(6)充电电流较小的母线。

(7)电容电流不超过5A的空载线路。

2.隔离开关合闸操作及注意事项在进行隔离开关合闸操作时必须迅速果断，但合闸终了时用力不可过猛，防止冲击过大损坏隔离开关及其附件。

合闸后应检查是否已合到位，动、静触头是否接触良好等。

如果在隔离开关合闸操作的过程中发现触头间有电弧产生(即误合隔离开关时)，应果断将隔离开关合到位。

严禁将隔离开关再拉开，以免造成带负荷拉隔离开关的误操作。

3.隔离开关拉闸操作及注意事项在进行隔离开关拉闸操作前，应首先先检查其机械闭锁装置，确认无闭锁后再进行拉闸操作。

在拉闸操作的开始期间，要缓慢而又谨慎，当刀片刚刚离开静触头时注意有无电弧产生。

若无电弧产生等异常情况，则迅速果断地拉开，以利于迅速灭弧。

隔离开关拉闸后应检查是否已拉到位。

如果在隔离开关刀片刚刚离开静触头瞬间有电弧产生（即误拉隔离开关时）应果断地将隔离开关重新合上，停止操作，待查明原因并处理完毕后再进行拉闸操作。

此时若仍强行拉开隔离开关的话，可能造成带负荷拉隔离开关的严重事故。

4.隔离开关与断路器配合操作及注意事项隔离开关与断路器配合操作的顺序是：断开电路时，先拉开断路器，再拉开隔离开关；送电时，先合隔离开关，再合断路器。

总之，在隔离开关与断路器配合操作时, 隔离开关不能带负荷进行操作。

二、隔离开关在运行中的巡视检查1.隔离开关本体检查检查隔离开关合闸状况是否完好，有无合不到位或错位现象。

2.绝缘子检查检查隔离开关绝缘子是否清洁完整，有无裂纹、放电现象和闪络痕迹。

隔离开关操作规程隔离开关是电气系统中常用的一种开关装置，主要用于切断电路、隔离电源，以及检修设备、安全维护等。

为了确保隔离开关操作的安全和规范，需要建立一套操作规程，下面是针对隔离开关操作的规程制定，具体内容如下：一、通用原则1. 操作前，必须对开关进行检查，确保正常无损伤。

2. 操作前需要通过步骤 3、4 确保相应区域没有人员和设备。

3. 操作前需要检查开关旁边的警告标志和警告带是否已到位。

4. 操作时需要观察隔离开关的位置及指示灯的状态，每个隔离开关必须单独控制。

二、操作程序1. 关闭开关前，需要禁止任何电气设备的操作。

此外，需要在开关旁贴上警示标志，以免工作人员误操作。

2. 断开主开关，切断供电，查看线路电压，确认无电后进行下一步操作。

3. 确定操作的区间范围，布置符合安全要求的警示标志和警示带，确保操作区域外无人员和设备。

4. 操作时，必须由经验丰富、掌握操作规程的专职人员进行操作，其他人员必须远离操作区域。

5. 隔离开关应缓慢移动到断路器状态，特别是当电流比较大时，操作人员必须判断开关是否无法闭合，防止因过快移动而造成的设备损坏。

6. 操作过程中，必须注意观察隔离开关位置、指示灯状态及接线情况，确保操作无误。

7. 开关操作完成后，需要将警示标志和警示带撤除，保证操作区域恢复正常。

三、注意事项1. 操作前，必须掌握线路的电压、电流等参数，根据谁管谁认定的原则，对隔离开关等设备进行检查，确保无电后才能进行操作。

2. 如果隔离开关上的指示灯亮着，不能单纯地认为隔离开关已经无法通电，还需确认是否还有其它电源进入操作区间。

3. 在关闭隔离开关之前，必须要将相应的分断器中断，以确保线路隔离彻底。

4. 在隔离开关断开后，操作人员必须确认电路无电后才能进行维修等工作，避免因误判而导致的事故发生。

5. 禁止在隔离开关关闭状态下进行过路工作、跨越操作等施工作业。

以上是针对隔离开关操作的规程制定，有助于确保操作的安全性和规范性。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

高压隔离开关与断路器配合使用的原则
高压隔离开关与断路器是电力系统中常用的设备，用于保护电力设备和人员安全。

它们通
常作为一体化的配套设备使用。

以下是高压隔离开关与断路器配合使用的原则：
1. 功能互补：高压隔离开关主要用于分离电路或设备，断开电力供应，防止电流流过。

而断路
器则主要用于开断和合上电路，以保护电力设备。

因此，这两个设备的功能是互补的，应当配
合使用以实现电路的安全运行。

2. 顺序先后：一般情况下，高压隔离开关应该首先打开，隔离电路或设备，并确保无电流流过。

然后，断路器可以进行操作，开断或合上电路。

这样的顺序可以确保工作安全和设备保护。

3. 联锁保护：为了防止误操作或错误操作，高压隔离开关与断路器之间应设置联锁保护装置。

当高压隔离开关打开时，断路器应自动禁止合上电路，以避免电流流过。

同样，当断路器处于
操作状态时，高压隔离开关不应打开。

这样的联锁保护措施可以有效地防止人为错误导致的危
险情况。

4. 定期维护：高压隔离开关与断路器作为电力系统的重要组成部分，需要定期进行维护和检查。

保持设备的正常运行和状态，及时处理故障和异常情况，可以确保电力系统的安全和可靠运行。

总结起来，高压隔离开关和断路器是电力系统中常用的配套设备，它们的功能互补，需要按照
一定的操作顺序进行使用。

设置联锁保护装置可以防止误操作和错误操作，定期维护和检查是
保证设备正常运行和系统安全的重要措施。

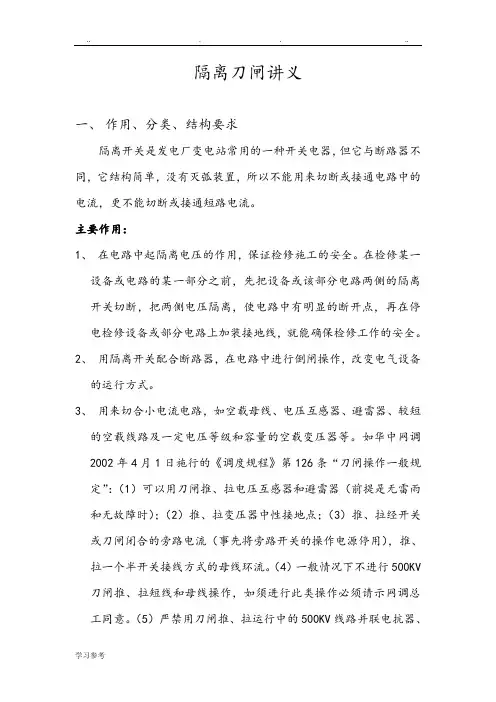

隔离刀闸讲义一、作用、分类、结构要求隔离开关是发电厂变电站常用的一种开关电器，但它与断路器不同，它结构简单，没有灭弧装置，所以不能用来切断或接通电路中的电流，更不能切断或接通短路电流。

主要作用：1、在电路中起隔离电压的作用，保证检修施工的安全。

在检修某一设备或电路的某一部分之前，先把设备或该部分电路两侧的隔离开关切断，把两侧电压隔离，使电路中有明显的断开点，再在停电检修设备或部分电路上加装接地线，就能确保检修工作的安全。

2、用隔离开关配合断路器，在电路中进行倒闸操作，改变电气设备的运行方式。

3、用来切合小电流电路，如空载母线、电压互感器、避雷器、较短的空载线路及一定电压等级和容量的空载变压器等。

如华中网调2002年4月1日施行的《调度规程》第126条“刀闸操作一般规定”：（1）可以用刀闸推、拉电压互感器和避雷器（前提是无雷雨和无故障时）；（2）推、拉变压器中性接地点；（3）推、拉经开关或刀闸闭合的旁路电流（事先将旁路开关的操作电源停用），推、拉一个半开关接线方式的母线环流。

（4）一般情况下不进行500KV 刀闸推、拉短线和母线操作，如须进行此类操作必须请示网调总工同意。

（5）严禁用刀闸推、拉运行中的500KV线路并联电抗器、空载变压器、空载线路。

4、在某些终端变电站，快分隔离开关与接地开关配合可以代替断路器的工作。

类型：1、按装设地点：分为室内（GN）和室外式（GW）。

2、按结构中每相绝缘支柱的数目：分为单柱式、双柱式和三柱式。

3、按主闸刀和动触头的运动方式：分为单柱剪刀式（剪刀式的动触头分、合闸时作直线上下运动）、单柱上下伸缩式（分、合闸时动触头用折架臂带动，作上下运动，运动轨迹为一条弧线）、双柱水平伸缩式（动触头用折架臂带动，作水平方向运动，运动轨迹近似一条水平直线）、双柱合抱式（动触头作圆弧形水平运动）、三柱型中柱旋转式（动触头作圆弧形水平运动）、悬吊式（属单柱式隔离开关的一种，动触头用一个瓷绝缘柱支持，静触头悬吊着，分闸时上下运动）等。

断路器和隔离开关配合原则
断路器和隔离开关都是电力系统中常用的重要设备，二者的配合使用
可以保证电路的安全稳定运行。

本文就断路器和隔离开关的配合原则
进行介绍。

一、断路器的作用
断路器是一种电力保护设备，它在电路发生过电流或短路时能迅速切
断电路，保护设备和人员的安全。

其作用是保护电力系统中的设备，
使电路在故障时迅速切断电源，起到保护电力系统的作用。

二、隔离开关的作用
隔离开关是一种用于切断电路的装置，它主要作用是隔离供电电源和
电路负荷，用于检修和维护电力系统设备。

它通常与断路器搭配使用，通过切断电路将设备隔离，避免电路危险。

三、断路器和隔离开关的配合原则
1、断路器与隔离开关的位置
断路器和隔离开关在电路中的位置应该互相分离，这样可以防止故障
传导，保护电路设备和人员的安全。

2、断路器与隔离开关的分离作用不同
断路器通常与切断电路故障的过大过电流有关，而隔离开关则是用来
隔离电路负载和电源，将更多的重心放在维护和保养上。

3、断路器具有短路故障过载切断保护作用
断路器通过检测电路中的电流变化，及时地分离短路故障，避免大电流对电路系统造成更大的危害。

4、隔离开关具有手动控制作用
隔离开关在维护和保养的过程中，由于无法自动切断，需要进行手动控制。

一些供电单位在配置时，也会设定遥控手动切换功能。

总之，断路器和隔离开关是电力保护设备中的重要组成部分，二者在使用中需要互相配合。

我们需要按照以上原则使用，既能保护电路系统的安全，又能保护电路设备的正常运行。

隔离开关是一种用于在电路中切断电源的设备。

其主要工作原理是通过用于控制开关的机构，将断路器、隔离刀闸或者漏电保护器等元件切断与电源之间的直接连接。

下面将详细介绍隔离开关的工作原理。

首先，隔离开关由外壳、活动触头、固定触头、控制机构以及绝缘部件构成。

绝缘材料被用来隔离两个电极，以防止电流通过。

当开关处于接通状态时，活动触头与固定触头接触，允许电流通过。

而当开关处于断开状态时，活动触头被拉开，与固定触头断开，阻断电流通过。

隔离开关的控制机构由手动控制、电动控制或遥控控制组成。

手动控制是通过手柄、按钮或旋钮等装置实现，用户可以通过转动或按压来操作开关。

电动控制则是通过电机、驱动轮以及传感器等将动力传输给开关，从而实现开关的切换。

遥控控制则是利用遥控器或其他遥控装置来远程操作开关。

在工作时，隔离开关需要注意以下几点：1.绝缘材料的选择：隔离开关中的部件需要使用绝缘材料，具有良好的绝缘性能，以防止电流通过，同时还要能够承受相应的电压和电流。

2.联系电阻的控制：为了保证开关的正常工作，需要控制活动触头与固定触头之间的接触电阻。

过高的接触电阻会导致电能损耗和温升，过低的接触电阻则会导致过大的电流通过，从而影响开关的正常工作。

3.过电流保护：为了保护开关和电路，隔离开关通常还需要配备过电流保护装置。

当电流超过设定值时，过电流保护装置会切断电源，以防止电路过载。

4.安全保护：隔离开关在工作过程中需要具备过载、短路、漏电等安全保护功能。

例如，当电路中出现漏电时，隔离开关会自动切断电源，以保护人身安全。

综上所述，隔离开关是一种用于切断电源的设备，其工作原理主要依靠活动触头与固定触头的接触与断开。

通过合理选择绝缘材料、控制接触电阻、配备过电流保护和安全保护装置，隔离开关能够在电路中起到良好的切断电源的作用，保证电路的正常运行和人身安全。

浅析隔离开关操作原则及应用摘要：本文着重讨论隔离开关在电力系统中的应用及操作原则。

首先介绍了隔离开关的概念和分类，进而探讨了其主要作用与意义。

在详细介绍了隔离开关在电力系统中运行的流程后，针对操作原则进行深入分析。

接下来本文结合实际案例对隔离开关的应用进行论述，从中发现隔离开关对于电力系统的安全稳定运行至关重要。

最后，本文简述了隔离开关在未来的应用和发展前景。

关键词：隔离开关；操作原则；应用案例；未来发展隔离开关操作原则及应用的论文一、引言在电力系统中，隔离开关是一种非常重要的设备。

它主要起到保护电力设备和保障人员安全的作用。

随着电力系统不断地发展，隔离开关的应用范围也在不断扩大。

本文将深入探讨隔离开关在电力系统中的应用及其操作原则。

二、隔离开关的概念及分类隔离开关是一种能够切断电路并保证电路带电部分与非带电部分隔离开的开关。

根据其结构特点，隔离开关分为旋转式和引出线式两种。

旋转式隔离开关主要应用于电力系统中的高压设备。

引出线式隔离开关则主要用于低压设备中。

三、隔离开关的主要作用及意义在电力系统中，隔离开关主要起到下列作用：1、保护电力设备隔离开关能够切断电力设备与电力系统之间的联系，从而保护电力设备免受电力系统的电压等不良影响。

同时，它还可以对电力设备进行排故维修。

2、保证人员安全在进行电力设备故障排查或维修时，需要先切断电力系统的电源，防止工作人员受到电击之伤害。

此时，隔离开关起到了至关重要的作用。

3、提高电力系统的运行效率隔离开关可以辅助电力系统对各设备进行分区管理。

这样，一旦某设备出现故障，只需要切断该设备隔离开关上的电路，从而避免影响电力系统整体运行效率。

四、隔离开关的操作原则隔离开关的操作需要遵循以下原则：1、先放电再合闸在切断电路时，应先将电力设备的电荷放电完毕，等其电压降为0后方可合闸。

2、先合闸再带电在进行维修治理时，应先关闭电源，再合闸，不得在带电状态下进行维修操作。

3、逐级开关在进行多台设备的开关操作时，应按逐级开关的原则逐个操作，从高到低进行，以避免出现电器短路等安全问题。

隔离开关的布置原则
隔离开关是电力系统中常用的一种开关设备，其作用是在电路故障情况下，将故障区域与整个电网隔离开来，保证整个电网的安全稳定运行。

因此，在电力系统中，隔离开关的布置十分重要。

以下是隔离开关的布置原则：
1. 隔离开关应布置在电力系统中重要的节点上，例如变电站、配电房等。

这些位置通常是电力系统中的起止点或分接点等。

2. 隔离开关应根据电路的负荷情况进行布置。

对于负荷较大的电路，应设置多个隔离开关，以保证在故障情况下能够迅速隔离故障点，并减少对整个电网的影响。

3. 隔离开关的布置应符合电力系统的安全标准和规范要求。

例如，在高压电力系统中，隔离开关应符合GB1985的规定。

4. 隔离开关的布置应考虑电力系统的可靠性和经济性。

隔离开关的数量和位置应根据电力系统的负荷情况和运行特点来确定，同时还应考虑隔离开关的投资成本和维护费用等因素。

5. 隔离开关的布置应考虑人员安全。

隔离开关应设置在安全可靠的位置，以防止人员误操作或发生意外。

总之，隔离开关的布置是电力系统运行的关键环节之一，应根据电力系统的特点和需求来合理布置，以确保电力系统的安全、稳定和可靠运行。

- 1 -。

隔离开关的布置原则大连理工
大学电气工程学院
隔离开关是电力系统中的重要部件，用于断开电气设备与电源之间的连接，以达到保护设备、调度运行和维护设备等目的。

其布置原则主要有以下几点：
1.位置合理：隔离开关应该安装在易于操作、检修和维护的位置，同时离设备和其他隔离开关足够远，以避免互相干扰。

2.数量适当：隔离开关数量应该根据设备的需要以及安全保障
要求等因素确定，不宜过多或过少。

3.运行可靠：隔离开关应该选用可靠的制造商，材料和工艺应
该符合国家规定的标准，其设计和制造应该保证运行可靠。

4.联锁保护：隔离开关在运行过程中必须要有联锁保护，这样
可以防止误操作或设备出现故障时对系统造成损失。

5.友好操作：隔离开关的操作应该简单易懂、方便，并且提供
充分的安全措施，防止操作人员操作失误。

综上所述，隔离开关的布置原则需要考虑到位置、数量、运行、联锁保护和友好操作等方面，以确保其稳定可靠地运行，以保障电力系统的正常运行。

隔离开关的布置原则大连理工
隔离开关是电力系统中一种重要的保护设备，用于隔离故障设备或线路，确保安全运行。

在布置隔离开关时，应遵循以下原则：
1. 合理布置位置：隔离开关应布置在电力系统的关键位置，如主变压器出口、母线接头、分段位置等。

同时应考虑到设备的易操作性和维护性，方便设备的检修和更换。

2. 合理设置数量：根据系统的复杂程度和安全性要求，应确定隔离开关的数量和位置。

在重要部位和关键位置应设置双重备份的隔离开关，以确保系统的可靠性和安全性。

3. 严格执行操作规程：隔离开关的操作应符合相关的操作规程，只有经过专业培训和考核的人员才能操作。

同时，在操作过程中应注意检查开关的状态和周围环境，确保操作的安全性和正确性。

4. 合理选择开关类型：根据系统的特点和要求，应选择适合的隔离开关类型，包括手动开关、电动开关、气体绝缘开关等。

同时应注意开关的带电操作能力和脱扣能力，确保开关的可靠性和安全性。

总之，隔离开关的布置应根据系统特点和安全要求，合理设置位置和数量，并严格执行操作规程，选择适合的开关类型，确保系统的可靠性和安全性。

- 1 -。

浅析隔离开关操作原则及应用摘要：隔离开关是高压开关的一种，它与断路器根本的区别在于它没有专用的灭弧装置，因此，不能用来切断负荷电流和短路电流，但它具有明显的电路断开点。

使用时应与断路器配合，只有在断路器断开后才能进行操作。

鉴于此，本文就隔离开关操作原则及应用方面的内容进行了分析探讨，以供参阅。

关键词：隔离开关；操作原则；应用1隔离开关操作的原则分析在《电业安全工作规程（发电厂和变电所电气部分）》中对于隔离开关和断路器的操作规定是在进行停电拉闸操作时，必须按照断路器开关、负荷侧隔离开关、母线侧隔离开关的顺序依次进行操作，如果是送电合闸操作，则按照相反的顺序进行，严格禁止带负荷拉合刀闸。

从中可以看到这规定对于隔离开关的操作的描述较为笼统，并没有涉及到一旦出现特殊情况应该如何进行隔离开关的操作。

例如主变各侧回路隔离开关的操作顺序，就很难按照规定里的描述进行操作，因为关于母线侧和负荷侧的描述并不具体。

因此在实践中如果遇到了特殊的接线方式，如果没有特定的操作指导，在进行隔离开关的操作时就必须按照具体问题具体分析的原则进行。

隔离开关的操作要领主要是坚持“重要设备保护”原则和“操作顺序优先”的原则。

所谓的重要设备保护原则也就是在进行隔离开关的操作时要注意一些重要设备的保护情况，规定中要求对负荷侧隔离开关进行优先操作，实际上是为了保护母线，因为只要切断了负荷侧隔离开关，那么就算发生了一些事故，对目前也不会产生任何影响，从而使供电安全大大增加。

对于我们的设备而言在某些关键的部位出现了问题那么就会产生极大的影响，严重的话可能导致我们整个系统处于瘫痪状态，不能正常的工作严重时会出现安全事故。

操作顺序优先原则是的研究的视角就是更好地保护我们的电路，在我们的实际的工作中有很多的时候由于人员不按照操作手册进行工作，在很多的时候出现顺序颠倒，联系紊乱，导致配合的不够紧密，使得整项的工作存在问题。

通过顺序我们还能很好的去顶出现问题的区域，这样对于我们排除问题起到很好的效果，这样对于我们的工作人员就提出了要求，我们必须要个的执行规定，只有这样工作才能更好的开展下去。

隔离开关使用方法隔离开关是一种用于电气系统的开关设备，其主要功能是在电路中断时切断电源，并确保电路与外部环境完全隔离，以确保人员和设备的安全。

本文将介绍隔离开关的使用方法，包括安装、接线以及注意事项等方面。

一、安装隔离开关1. 首先，确认所选隔离开关的规格和型号是否与电气系统的要求相符，包括额定电压、额定电流等参数。

2. 在安装隔离开关前，确保电源已经切断，并进行绝缘测试，以确保安全。

3. 根据隔离开关的安装位置和要求，在电气系统中选择合适的位置进行安装。

安装过程中要注意避免与其他电气设备或导线产生干扰。

4. 使用适当的工具，将隔离开关固定在安装位置上，并确保其稳固可靠。

二、隔离开关的接线方法1. 根据电气系统的要求，选择正确的导线规格，并确保导线的材质和长度符合要求。

2. 进行隔离开关的接线前，再次确认电源已切断，并进行绝缘测试，确保安全。

3. 根据隔离开关上的接线图，按照正确的接线顺序进行连接。

通常，隔离开关有输入和输出两个端口，需要将电源线连接到输入端口，将负载线连接到输出端口。

4. 在接线过程中，要注意导线的固定和绝缘，确保电路连接可靠且安全。

三、隔离开关的使用注意事项1. 在使用隔离开关前，务必仔细阅读产品说明书，并按照说明书的要求进行操作。

2. 使用隔离开关时，应确保开关处于关闭状态，以避免电流流经隔离开关。

3. 在操作隔离开关时，应使用绝缘手套和工具，确保人员安全。

4. 定期检查隔离开关的工作状态，如有异常应及时更换或维修。

5. 隔离开关应定期进行维护保养，包括清洁、紧固螺丝等，以确保其正常工作。

6. 在维修或更换隔离开关时，务必切断电源，避免触电危险。

7. 隔离开关只能由专业人员进行维修和更换，不得擅自进行操作。

隔离开关作为电气系统中的重要设备，其正确使用和维护对于保障人员和设备的安全至关重要。

通过本文的介绍，希望读者能够了解隔离开关的使用方法，并能够正确操作和维护隔离开关，确保电气系统的安全运行。
