隔离开关设计要素有哪些

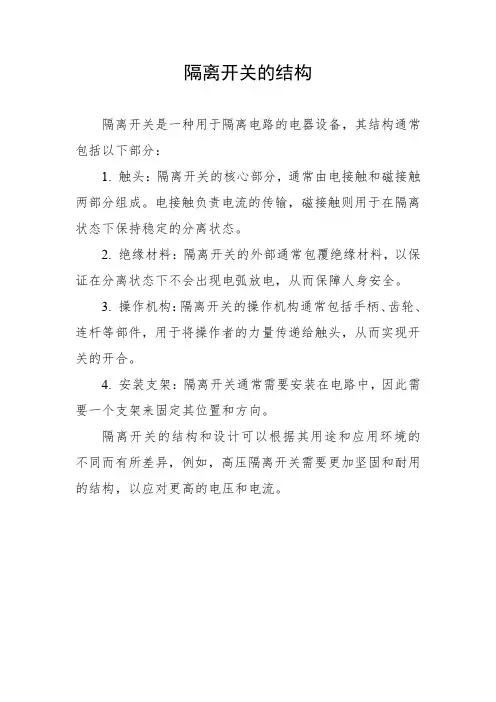

隔离开关的结构
隔离开关是一种用于隔离电路的电器设备，其结构通常包括以下部分：
1. 触头：隔离开关的核心部分，通常由电接触和磁接触两部分组成。

电接触负责电流的传输，磁接触则用于在隔离状态下保持稳定的分离状态。

2. 绝缘材料：隔离开关的外部通常包覆绝缘材料，以保证在分离状态下不会出现电弧放电，从而保障人身安全。

3. 操作机构：隔离开关的操作机构通常包括手柄、齿轮、连杆等部件，用于将操作者的力量传递给触头，从而实现开关的开合。

4. 安装支架：隔离开关通常需要安装在电路中，因此需要一个支架来固定其位置和方向。

隔离开关的结构和设计可以根据其用途和应用环境的不同而有所差异，例如，高压隔离开关需要更加坚固和耐用的结构，以应对更高的电压和电流。

隔离开关的电磁干扰和抗干扰设计方法隔离开关是一种常用的电气设备，用于控制电路的通断。

在实际应用中，隔离开关可能会受到电磁干扰的影响，导致其正常工作受到影响甚至失效。

因此，为了保证隔离开关的可靠性和稳定性，我们需要对其进行电磁干扰的分析，并采取相应的抗干扰设计方法。

首先，让我们先来了解一下隔离开关的工作原理。

隔离开关一般由电磁铁、触点和联锁机构组成。

当电磁铁得到控制信号时，电磁铁能够产生磁场，使得触点闭合或断开，从而实现电路的通断控制。

然而，这种工作原理同时也让隔离开关容易受到电磁干扰的影响。

电磁干扰是指在电磁环境中，外部的电磁场或电磁信号对电气设备的干扰。

对于隔离开关而言，主要的电磁干扰包括电磁波辐射干扰、电磁感应干扰和电磁静电干扰。

针对电磁波辐射干扰，我们可以采取一些有效的措施来减少其对隔离开关的影响。

首先，隔离开关的设计应尽量减小电磁波辐射，例如通过合理布局和分隔触点阵列、采用屏蔽罩等方式。

此外，也可以通过使用滤波器来消除电磁波辐射干扰，滤波器的设计要考虑到隔离开关的工作频率和所需的滤波效果。

电磁感应干扰是由外部电磁场或电磁信号在隔离开关中产生感应电流而引起的。

为了减少电磁感应干扰，可以采取以下的抗干扰设计方法。

首先，可以通过在隔离开关周围设置屏蔽板来阻挡外部电磁场的进入。

其次，可以选用低电容、高电感的元件来减小感应电流的大小。

此外，还可以采用差模信号传输方式，并配合差模滤波器和差模放大电路来消除电磁感应干扰。

电磁静电干扰是由电荷或电场在隔离开关中产生的干扰。

为了抑制电磁静电干扰，可以采用一些静电屏蔽措施。

例如，可以在隔离开关的外部表面搭建静电屏蔽罩，屏蔽罩的导电性能较好，可以将电磁静电场导向地面。

此外，在隔离开关的设计中还可以采用绝缘隔离层，以隔离电磁静电场和电气元件之间的干扰。

除了以上的设计方法外，还可以通过合理的布线和接地设计来减小电磁干扰的影响。

首先，隔离开关的电源线和信号线要分开布置，避免相互干扰。

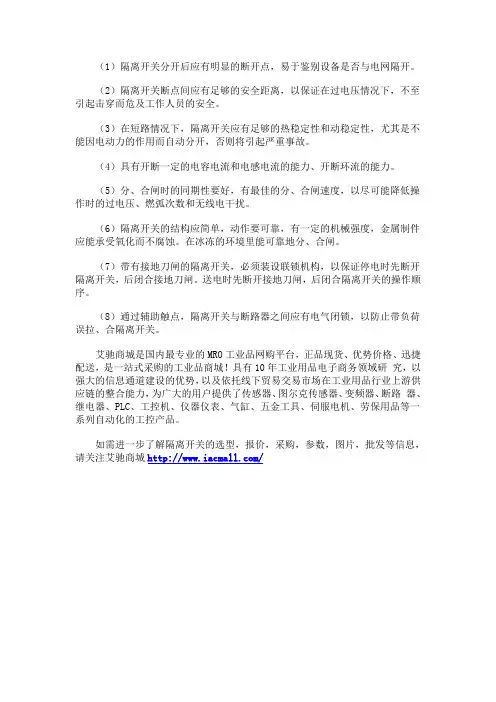

（1）隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔开。

（2）隔离开关断点间应有足够的安全距离，以保证在过电压情况下，不至引起击穿而危及工作人员的安全。

（3）在短路情况下，隔离开关应有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。

（4）具有开断一定的电容电流和电感电流的能力、开断环流的能力。

（5）分、合闸时的同期性要好，有最佳的分、合闸速度，以尽可能降低操作时的过电压、燃弧次数和无线电干扰。

（6）隔离开关的结构应简单，动作要可靠，有一定的机械强度，金属制件应能承受氧化而不腐蚀。

在冰冻的环境里能可靠地分、合闸。

（7）带有接地刀闸的隔离开关，必须装设联锁机构，以保证停电时先断开隔离开关，后闭合接地刀闸。

送电时先断开接地刀闸，后闭合隔离开关的操作顺序。

（8）通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防止带负荷误拉、合隔离开关。
