三角网格文件OFF的格式分析及OFF到STL的转化

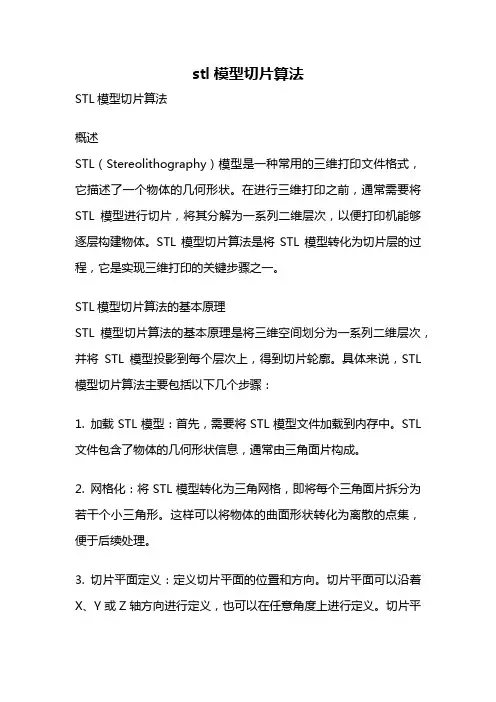

stl模型切片算法STL模型切片算法概述STL（Stereolithography）模型是一种常用的三维打印文件格式，它描述了一个物体的几何形状。

在进行三维打印之前，通常需要将STL模型进行切片，将其分解为一系列二维层次，以便打印机能够逐层构建物体。

STL模型切片算法是将STL模型转化为切片层的过程，它是实现三维打印的关键步骤之一。

STL模型切片算法的基本原理STL模型切片算法的基本原理是将三维空间划分为一系列二维层次，并将STL模型投影到每个层次上，得到切片轮廓。

具体来说，STL 模型切片算法主要包括以下几个步骤：1. 加载STL模型：首先，需要将STL模型文件加载到内存中。

STL 文件包含了物体的几何形状信息，通常由三角面片构成。

2. 网格化：将STL模型转化为三角网格，即将每个三角面片拆分为若干个小三角形。

这样可以将物体的曲面形状转化为离散的点集，便于后续处理。

3. 切片平面定义：定义切片平面的位置和方向。

切片平面可以沿着X、Y或Z轴方向进行定义，也可以在任意角度上进行定义。

切片平面的位置决定了切片的厚度，即每个切片的高度。

4. 切片轮廓计算：将切片平面与三角网格进行相交计算，得到每个切片的轮廓。

切片轮廓可以用一组闭合的曲线表示，它们描述了切片与三角网格的交点。

5. 切片排序：根据切片的位置进行排序，以确保切片按照正确的顺序进行打印。

通常，切片是从底部到顶部进行排序。

6. 切片数据输出：将切片数据输出为二维图像或G代码，以便打印机进行打印。

二维图像可以用于可视化切片结果，而G代码包含了打印机需要的打印指令。

常用的STL模型切片算法1. 横向扫描线算法：该算法将切片平面沿着Z轴方向进行移动，通过扫描线与三角网格的相交计算得到切片轮廓。

该算法简单高效，但在处理复杂曲面时可能会出现缺陷。

2. 光线追踪算法：该算法通过发射射线并追踪其与三角网格的相交点，得到切片轮廓。

光线追踪算法可以处理复杂曲面，但计算复杂度较高，耗时较长。

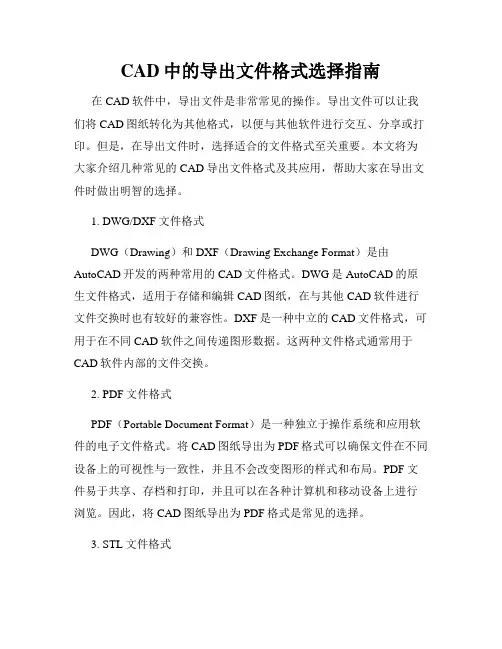

CAD中的导出文件格式选择指南在CAD软件中，导出文件是非常常见的操作。

导出文件可以让我们将CAD图纸转化为其他格式，以便与其他软件进行交互、分享或打印。

但是，在导出文件时，选择适合的文件格式至关重要。

本文将为大家介绍几种常见的CAD导出文件格式及其应用，帮助大家在导出文件时做出明智的选择。

1. DWG/DXF文件格式DWG（Drawing）和DXF（Drawing Exchange Format）是由AutoCAD开发的两种常用的CAD文件格式。

DWG是AutoCAD的原生文件格式，适用于存储和编辑CAD图纸，在与其他CAD软件进行文件交换时也有较好的兼容性。

DXF是一种中立的CAD文件格式，可用于在不同CAD软件之间传递图形数据。

这两种文件格式通常用于CAD软件内部的文件交换。

2. PDF文件格式PDF（Portable Document Format）是一种独立于操作系统和应用软件的电子文件格式。

将CAD图纸导出为PDF格式可以确保文件在不同设备上的可视性与一致性，并且不会改变图形的样式和布局。

PDF文件易于共享、存档和打印，并且可以在各种计算机和移动设备上进行浏览。

因此，将CAD图纸导出为PDF格式是常见的选择。

3. STL文件格式STL（Standard Tessellation Language）是一种3D模型文件的标准格式。

在CAD软件中，将CAD模型导出为STL文件后，可以在3D打印软件中进一步处理和打印。

STL文件格式将CAD模型转化为由无数小三角形组成的网格模型。

通过选择合适的STL文件导出选项，如设置三角形数量或精度，可以控制3D打印结果的质量和细节。

因此，如果需要进行3D打印，将CAD模型导出为STL文件是必要的。

4. PNG/JPG文件格式对于需要在文档、演示文稿或网页中使用CAD图纸的情况，将CAD图纸导出为图像格式是常见的选择。

PNG（Portable Network Graphics）和JPG（Joint Photographic Experts Group）是常用的图像文件格式。

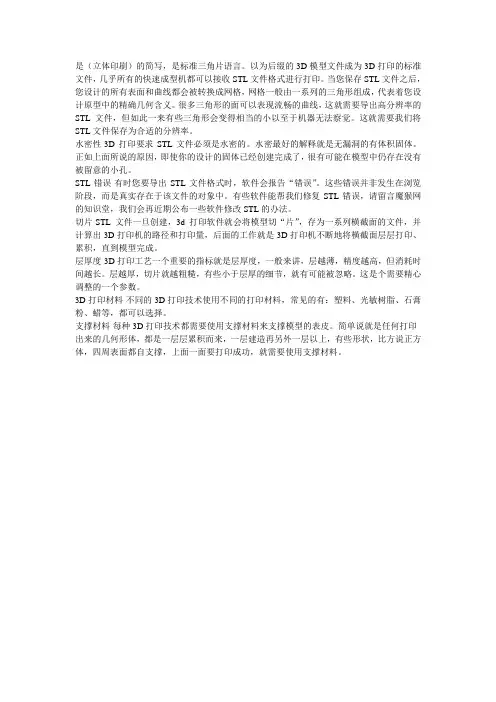

是（立体印刷）的简写，是标准三角片语言。

以为后缀的3D模型文件成为3D打印的标准文件，几乎所有的快速成型机都可以接收STL文件格式进行打印。

当您保存STL文件之后，您设计的所有表面和曲线都会被转换成网格，网格一般由一系列的三角形组成，代表着您设计原型中的精确几何含义。

很多三角形的面可以表现流畅的曲线，这就需要导出高分辨率的STL文件，但如此一来有些三角形会变得相当的小以至于机器无法察觉。

这就需要我们将STL文件保存为合适的分辨率。

水密性-3D打印要求STL文件必须是水密的。

水密最好的解释就是无漏洞的有体积固体。

正如上面所说的原因，即使你的设计的固体已经创建完成了，很有可能在模型中仍存在没有被留意的小孔。

STL错误-有时您要导出STL文件格式时，软件会报告“错误”。

这些错误并非发生在浏览阶段，而是真实存在于该文件的对象中。

有些软件能帮我们修复STL错误，请留言魔猴网的知识堂，我们会再近期公布一些软件修改STL的办法。

切片-STL文件一旦创建，3d打印软件就会将模型切“片”，存为一系列横截面的文件，并计算出3D打印机的路径和打印量，后面的工作就是3D打印机不断地将横截面层层打印、累积，直到模型完成。

层厚度-3D打印工艺一个重要的指标就是层厚度，一般来讲，层越薄，精度越高，但消耗时间越长。

层越厚，切片就越粗糙，有些小于层厚的细节，就有可能被忽略。

这是个需要精心调整的一个参数。

3D打印材料-不同的3D打印技术使用不同的打印材料，常见的有：塑料、光敏树脂、石膏粉、蜡等，都可以选择。

支撑材料-每种3D打印技术都需要使用支撑材料来支撑模型的表皮。

简单说就是任何打印出来的几何形体，都是一层层累积而来，一层建造再另外一层以上，有些形状，比方说正方体，四周表面都自支撑，上面一面要打印成功，就需要使用支撑材料。

3D打印服务 编辑:hrncbhh。

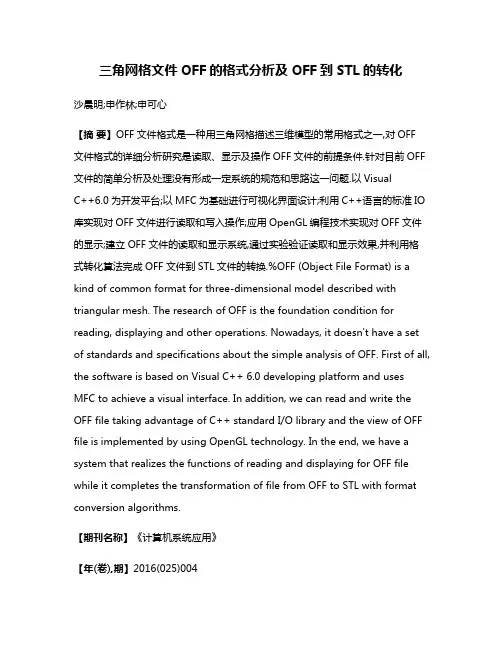

三角网格文件OFF的格式分析及OFF到STL的转化沙晨明;申作林;申可心【摘要】OFF文件格式是一种用三角网格描述三维模型的常用格式之一,对OFF文件格式的详细分析研究是读取、显示及操作OFF文件的前提条件.针对目前OFF 文件的简单分析及处理没有形成一定系统的规范和思路这一问题.以VisualC++6.0为开发平台;以MFC为基础进行可视化界面设计;利用C++语言的标准IO 库实现对OFF文件进行读取和写入操作;应用OpenGL编程技术实现对OFF文件的显示;建立OFF文件的读取和显示系统,通过实验验证读取和显示效果,并利用格式转化算法完成OFF文件到STL文件的转换.%OFF (Object File Format) is a kind of common format for three-dimensional model described with triangular mesh. The research of OFF is the foundation condition for reading, displaying and other operations. Nowadays, it doesn't have a set of standards and specifications about the simple analysis of OFF. First of all, the software is based on Visual C++ 6.0 developing platform and uses MFC to achieve a visual interface. In addition, we can read and write the OFF file taking advantage of C++ standard I/O library and the view of OFF file is implemented by using OpenGL technology. In the end, we have a system that realizes the functions of reading and displaying for OFF file while it completes the transformation of file from OFF to STL with format conversion algorithms.【期刊名称】《计算机系统应用》【年(卷),期】2016(025)004【总页数】5页(P232-236)【关键词】OFF;STL;格式转化;三角网格模型;OpenGL【作者】沙晨明;申作林;申可心【作者单位】哈尔滨理工大学软件学院,哈尔滨 150040;哈尔滨理工大学软件学院,哈尔滨 150040;大庆师范学院机电工程学院,大庆 163712【正文语种】中文三角网格模型是指由三角形网格组成的表面模型,由于三角网格模型的处理简便快捷、可视化效果好,表现能力佳,因而被视为描述三维立体模型的常用手段之一.近年来随着计算机图形学的迅猛发展,三角网格模型已广泛应用于三维动画、电子商务、计算机辅助设计、工业制造、数字娱乐等诸多方面[2].尤其是随着3D打印这一具有现代化工业革命性质的技术蓬勃兴起,三角网格模型更成为三维立体模型表示方法的焦点.目前STL文件已成为快速原型技术领域最为常用的文件格式和事实上的接口标准,OFF文件也大量的被用于三维模型表示等三维图像几何处理领域中[6].OFF(Object File Format)文件格式是描述三维网状物对象的文件格式,常用来表示基于三角网格描述的三维模型,一般通过现实采点取样获得数据,通过一定的预处理和一定的简化操作,再通过一定的存储手段形成现有的OFF文件.对OFF文件格式的分析是进行OFF文件读取、显示和操作的前提,更是数字图像处理的关键.目前对于OFF文件的简单分析处理没有形成一定系统的规范和思路.本文将对OFF的文件特点进行深入的分析并在Visual C++ 6.0平台上,利用MFC进行图形界面设计,利用C++标准IO库结合OpenGL编程技术实现对OFF文件的读取和显示.同时通过深入分析,利用格式转换算法完成OFF文件到STL文件的转换研究.利用现有的计算机图形学知识,充分了解基于三角网格信息描述的三维立体模型数据文件格式,理解三维立体模型的数据内部组织结构是对三维立体模型处理的基础和关键[5].OFF文件是一种利用点和边组成许多空间小三角形面片来逼近三维模型表面的一种数据文件,这种逼近方法也是大多数三维网格文件所采用的图元表示法,利用三角形可以近似逼近出几乎所有的三维立体模型.OFF文件的数据是采用ASCII格式存储的,包括定义创建物体表面的平面多边形的顶点集合、以组成三角面片的三个点为元素的三角形集合.每个OFF文件格式都是OFF关键字开头的,第二行则是包括三维物体的顶点数量、三角面片数量和边数量,其中边的数量可以安全的省略.之后的数行是顶点和表面的表示,对于顶点是用X,Y,Z坐标值表示并记录的,而表面则可以用点的索引来表示.一个具体的OFF文件如下,图一为其显示结果:通过对OFF文件格式的分析可知,每一个点的坐标表示了其三维空间的位置,点之间的索引关系表示了立体模型的拓扑序列.此外用ASCII码表示的OFF文件可读性强,以点集和面集表示思路简单清晰,这方便了我们的进一步读取并处理数据.本文通过对OFF文件格式和内部数据组织结构的分析,以MFC作为处理三维模型的基础,在Visual C++ 6.0平台下使用C++语言,通过IO流操作实现文件读取并存储,应用OpenGL编程技术实现OFF文件的三维图形显示.由OFF文件的存储格式可知,我们可以从中读取出三维模型的顶点以及用顶点索引表示的一系列小三角面片,对于每个三角面片的边来说,我们可以进行相应的计算,所以边数可以安全的省略.3.1 顶点和三角面片对于三维立体模型而言,无非是一系列顶点和三角面片,所以对于这两种基本组成元素而言,其定义是描述三维模型的前提条件.设顶点集合每个顶点都有一个唯一标识的下标,下标从0到n,而每个点又可定义为:所以有点集设面片集合每个三角面片是有三个点组成,所以有映射其中则面片集为3.2 网格模型由以上分析可知,网格模型是由点集和三角面片集合组成,所以我们只需加入相关表示信息即可表示网格模型,完成网格模型的定义.设网格集合为其中V包括组成网格模型的全部顶点,且每个顶点都有唯一的索引,索引满足从0到n,F包括由3个V上的点所组成的元素.3.3 文件读取由于OFF文件的可读性强,可用一般的文本编辑器打开,所以通过C++标准IO库的输入输出流来实现OFF文件的读取功能.通过使用C++标准库的FILE类创建文件指针,指向欲打开的OFF文件; 使用fopen()函数进行文件打开并通过返回值是否为NULL判断成功与否; 使用fscanf()函数实现字符的读入功能并用strcmp()进行字符的匹配; OFF文件中存在三维模型顶点、面片的数目,利用此信息通过一定的循环方式逐行读入字符并存储数据.读取方法流程如图2所示.3.4 文件显示OpenGL编程技术的使用能更好的实现三维模型的立体感和真实感,在绘图方面更加有优势[1].在OpenGL提供的API中,有一系列画图的函数,在这里我们使用指定图元为三角面片的绘图.glBegin(GL_TRIANGLES)函数指定了以下为图元列表的开始; glEnd()函数指定了图元列表结束; 在glBegin()与glEnd()之间使用三个参数的glVertex3f()函数绘制. STL(stereo lithographic)文件格式由3D Systems公司于1987年推出,同样也是采用三角形面片进而离散地近似表示三维模型,目前STL已成为快速原型技术领域最为常用的文件格式和事实上的接口标准[2].研究各类三维网格图形文件格式之间的转化对于发展和扩充计算机图形学领域来说,具有非常重要意义[4].在之前分析的基础上,我们已经对OFF文件的内部数据结构有了清晰的了解,它主要描述了点集合以及用点索引表示的三角面片集合.对于STL文件来说,它是由一系列无序的三角面片组成,而三角面片是直接用点来表示的,没有用来反映三角面片之间的拓扑关系,并且每个三角面片都与相邻的三角面片之间共用两个顶点[3].根据两者之间的联系与区别,本小节设计并完成OFF文件到STL文件的转化.4.1 STL格式文件的分析如下为一个简单的STL文件,以此为例进行分析.第一行以solid关键字开头,可指出文件路径和文件名,第二行则以facet normal关键字指出指向实体外部的三角面片法向量的信息,随后从outer loop开始到endloop结束为描述三角面片的三个顶点,endfacet表示本三角面片表示结束,endsolid Object01声明了STL的结尾.4.2 OFF文件与STL文件的联系与区别从OFF文件当中我们可以很容易的找到与STL文件的一些联系和区别.① 点的表示OFF文件和STL文件均可用正常浮点数及科学记数法表示,如+0.75、-0.52628e+00.② OFF文件中存在表示顶点个数和三角面片及边数的信息,而STL文件没有明确给出,需要后期计算.③ OFF文件用顶点的索引表示三角面片,而STL文件之间直接用关键字facet罗列表示.④ OFF文件并没有指出指向实体外部的三角面片法向量的信息,而STL文件恰好给出了这样的信息.通过以上分析我们可以发现,利用OFF文件提供的表示三角面片的索引信息,通过使用向量法,可求出表示STL文件所用的法向量.4.3 转换算法的实现若以索引方式表示的三角面片为:n1 n2 n3的空间坐标分别为:则设在该三角面片上相交的两条直线的向量为:由三角面片的法向量定义可知,其法向量垂直于该三角面片上任何两条相交的直线,则设该三角面片的法向量为n且有:根据以上公式继续推导有:随后将x,y,z中的任意一个赋予一便于计算的定值,则可求出法向量n.利用单位化向量公式可进一步求出一定精度下的单位化法向量,具体为:则有=(x ',y ',z ')求出法向量后,我们可以利用C++ 标准IO库的进行文件的写入.按照STL文件的格式,依此写入开始定义文件的关键字、指向实体外部的三角面片法向量、表示三角面片的三个顶点信息、结束定义文件的关键字即可完成从OFF文件到STL文件的转化.根据以上分析,使用MFC编程技术和OpenGL提供的函数接口,在Visual C++ 6.0平台上进行实验,以计算机模拟合成的OFF文件为数据材料,进行读取显示并实现了预期效果.图3为显示效果图.本文以理清OFF文件内部存储结构、读取及显示OFF文件为目的,通过系统的分析、处理、实验等操作实现了相应目的,并研究转换算法,完成了从OFF文件到STL文件的转换.这方便了对OFF文件相关研究的扩展,为进一步对OFF文件进行冗余数据处理、三维网格图形的形变操作、数据结构算法的应用、相应的图形处理的探索打下了基础.虽然对OFF文件的分析已经有了系统的研究,但是在今后对于OFF文件的快速读取、显示、处理方面仍有待于我们进一步的研究和发现.【相关文献】1 严梽铭,钟艳如.基于VC++和OpenGL的STL文件读取显示.计算机系统应用,2009,18(3):172–175.2 卫炜,周来水,张丽艳.海量STL文件的快速读取与显示.机械科学与技术,2006,25(8):935－938,975.3 朱虎,杨忠凤,张伟.STL文件的应用与研究进展.机床与液压,2009,37(6).4 罗东.三维模型表现形式转换技术及存储格式定义的研究与实现[硕士学位论文].西安:西北大学,2010.5 黎华,肖伟.几种三维模型文件在OpenGL中的输入与处理.物探化探计算技术,2007,29(1):83–86.6 丁丽.基于OpenGL的三维模型的可视化研究[硕士学位论文].济南:山东大学,2009.。

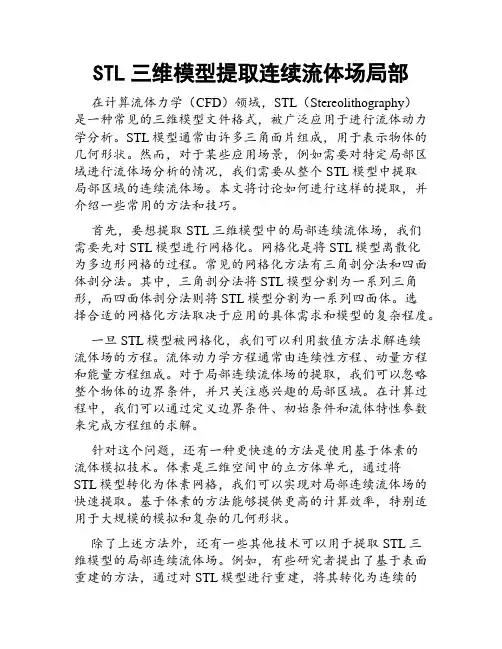

STL三维模型提取连续流体场局部在计算流体力学（CFD）领域，STL（Stereolithography）是一种常见的三维模型文件格式，被广泛应用于进行流体动力学分析。

STL模型通常由许多三角面片组成，用于表示物体的几何形状。

然而，对于某些应用场景，例如需要对特定局部区域进行流体场分析的情况，我们需要从整个STL模型中提取局部区域的连续流体场。

本文将讨论如何进行这样的提取，并介绍一些常用的方法和技巧。

首先，要想提取STL三维模型中的局部连续流体场，我们需要先对STL模型进行网格化。

网格化是将STL模型离散化为多边形网格的过程。

常见的网格化方法有三角剖分法和四面体剖分法。

其中，三角剖分法将STL模型分割为一系列三角形，而四面体剖分法则将STL模型分割为一系列四面体。

选择合适的网格化方法取决于应用的具体需求和模型的复杂程度。

一旦STL模型被网格化，我们可以利用数值方法求解连续流体场的方程。

流体动力学方程通常由连续性方程、动量方程和能量方程组成。

对于局部连续流体场的提取，我们可以忽略整个物体的边界条件，并只关注感兴趣的局部区域。

在计算过程中，我们可以通过定义边界条件、初始条件和流体特性参数来完成方程组的求解。

针对这个问题，还有一种更快速的方法是使用基于体素的流体模拟技术。

体素是三维空间中的立方体单元，通过将STL模型转化为体素网格，我们可以实现对局部连续流体场的快速提取。

基于体素的方法能够提供更高的计算效率，特别适用于大规模的模拟和复杂的几何形状。

除了上述方法外，还有一些其他技术可以用于提取STL三维模型的局部连续流体场。

例如，有些研究者提出了基于表面重建的方法，通过对STL模型进行重建，将其转化为连续的网格，并在此基础上进行流体场计算。

此外，还有一些基于网格切割和剖分的算法也可用于提取局部流体场。

需要注意的是，提取STL三维模型的局部连续流体场并不是一项简单的任务。

它涉及到多个领域的知识和技术，包括计算几何学、计算流体力学和数值计算等。

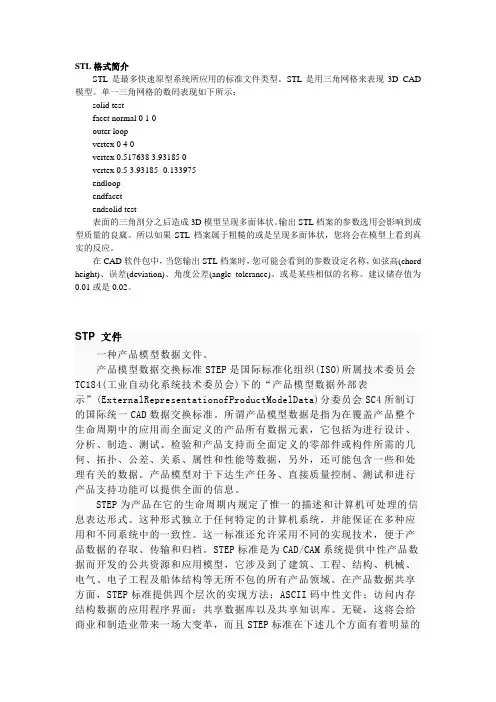

STL格式简介STL是最多快速原型系统所应用的标准文件类型。

STL是用三角网格来表现3D CAD 模型。

单一三角网格的数码表现如下所示：solid testfacet normal 0 1 0outer loopvertex 0 4 0vertex 0.517638 3.93185 0vertex 0.5 3.93185 -0.133975endloopendfacetendsolid test表面的三角剖分之后造成3D模型呈现多面体状。

输出STL档案的参数选用会影响到成型质量的良窳。

所以如果STL档案属于粗糙的或是呈现多面体状，您将会在模型上看到真实的反应。

在CAD软件包中，当您输出STL档案时，您可能会看到的参数设定名称，如弦高(chord height)、误差(deviation)、角度公差(angle tolerance)、或是某些相似的名称。

建议储存值为0.01或是0.02。

STP 文件一种产品模型数据文件。

产品模型数据交换标准STEP是国际标准化组织(ISO)所属技术委员会TC184(工业自动化系统技术委员会)下的“产品模型数据外部表示”(ExternalRepresentationofProductModelData)分委员会SC4所制订的国际统一CAD数据交换标准。

所谓产品模型数据是指为在覆盖产品整个生命周期中的应用而全面定义的产品所有数据元素，它包括为进行设计、分析、制造、测试、检验和产品支持而全面定义的零部件或构件所需的几何、拓扑、公差、关系、属性和性能等数据，另外，还可能包含一些和处理有关的数据。

产品模型对于下达生产任务、直接质量控制、测试和进行产品支持功能可以提供全面的信息。

STEP为产品在它的生命周期内规定了惟一的描述和计算机可处理的信息表达形式。

这种形式独立于任何特定的计算机系统，并能保证在多种应用和不同系统中的一致性。

这一标准还允许采用不同的实现技术，便于产品数据的存取、传输和归档。

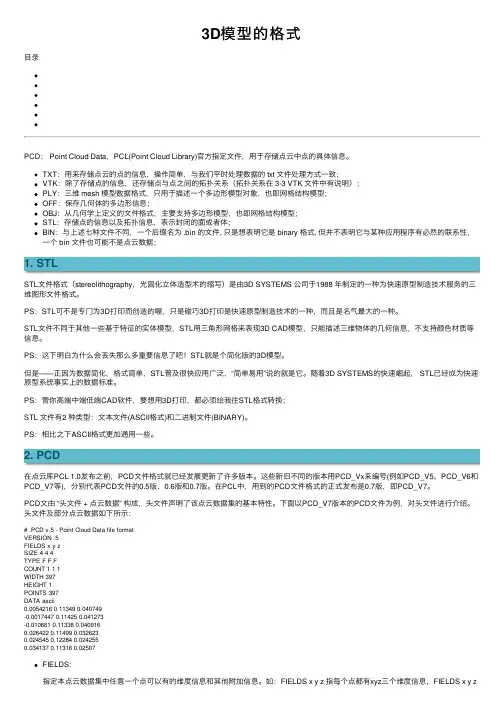

3D模型的格式⽬录PCD： Point Cloud Data，PCL(Point Cloud Library)官⽅指定⽂件，⽤于存储点云中点的具体信息。

TXT：⽤来存储点云的点的信息，操作简单，与我们平时处理数据的 txt ⽂件处理⽅式⼀致；VTK：除了存储点的信息，还存储点与点之间的拓扑关系（拓扑关系在 3-3 VTK ⽂件中有说明）；PLY：三维 mesh 模型数据格式，只⽤于描述⼀个多边形模型对象，也即⽹格结构模型；OFF：保存⼏何体的多边形信息；OBJ：从⼏何学上定义的⽂件格式，主要⽀持多边形模型，也即⽹格结构模型；STL：存储点的信息以及拓扑信息，表⽰封闭的⾯或者体；BIN：与上述七种⽂件不同，⼀个后缀名为 .bin 的⽂件, 只是想表明它是 binary 格式. 但并不表明它与某种应⽤程序有必然的联系性，⼀个 bin ⽂件也可能不是点云数据；1. STLSTL⽂件格式（stereolithography，光固化⽴体造型术的缩写）是由3D SYSTEMS 公司于1988 年制定的⼀种为快速原型制造技术服务的三维图形⽂件格式。

PS：STL可不是专门为3D打印⽽创造的喔，只是碰巧3D打印是快速原型制造技术的⼀种，⽽且是名⽓最⼤的⼀种。

STL⽂件不同于其他⼀些基于特征的实体模型，STL⽤三⾓形⽹格来表现3D CAD模型，只能描述三维物体的⼏何信息，不⽀持颜⾊材质等信息。

PS：这下明⽩为什么会丢失那么多重要信息了吧！S TL就是个简化版的3D模型。

但是——正因为数据简化，格式简单，STL普及很快应⽤⼴泛，“简单易⽤”说的就是它。

随着3D SYSTEMS的快速崛起， STL已经成为快速原型系统事实上的数据标准。

PS：管你⾼端中端低端CAD软件，要想⽤3D打印，都必须给我往STL格式转换；STL ⽂件有2 种类型：⽂本⽂件(ASCII格式)和⼆进制⽂件(BINARY)。

PS：相⽐之下ASCII格式更加通⽤⼀些。

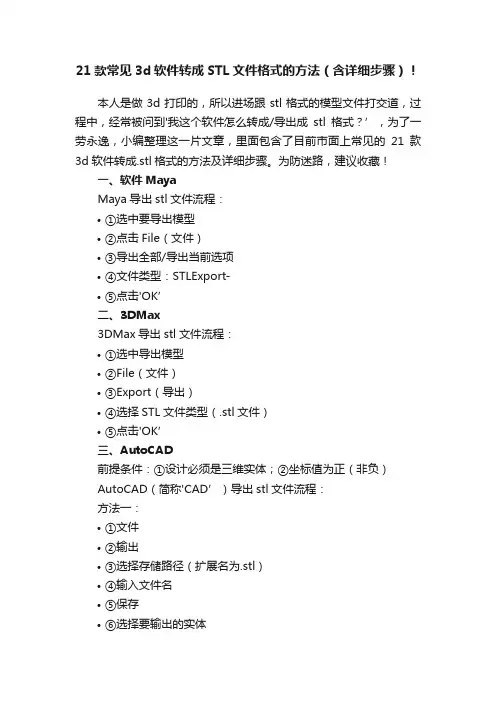

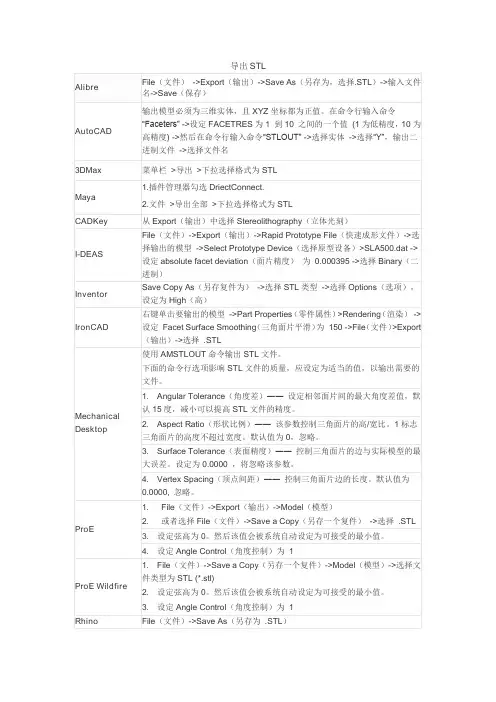

21款常见3d软件转成STL文件格式的方法（含详细步骤）！本人是做3d打印的，所以进场跟stl格式的模型文件打交道，过程中，经常被问到'我这个软件怎么转成/导出成stl格式？’，为了一劳永逸，小编整理这一片文章，里面包含了目前市面上常见的21款3d软件转成.stl格式的方法及详细步骤。

为防迷路，建议收藏！一、软件MayaMaya导出stl文件流程：•①选中要导出模型•②点击File（文件）•③导出全部/导出当前选项•④文件类型：STLExport-•⑤点击'OK’二、3DMax3DMax导出stl文件流程：•①选中导出模型•②File（文件）•③Export（导出）•④选择STL文件类型（.stl文件）•⑤点击'OK’三、AutoCAD前提条件：①设计必须是三维实体；②坐标值为正（非负）AutoCAD（简称'CAD’）导出stl文件流程：方法一：•①文件•②输出•③选择存储路径（扩展名为.stl）•④输入文件名•⑤保存•⑥选择要输出的实体•⑦回车确定方法二：•①打开命令行•②命令行输入'Faceters’•③设置精度值（范围1-10，1为低精度，10为高精度）•④命令行输入'STLOUT’•⑤选择实体•⑥输入Y（表示二进制）•⑦设置文件名•⑧保存四、RhinoRhino（俗称'犀牛’）导出stl文件流程：•①File（文件）•②Save As Select File Type（保存文件类型）•③选择.stl格式 -> ④输入文件名称•⑤Save（保存）•⑥选择Binary STL Files（二进制STL文件）五、CatiaCatia导出stl文件流程：•①选择STL命令•②设置最大Sag=0.0125mm•③选择转化为STL零件•④点击'YES’•⑤export（输出）•⑥输入文件名•⑦输出六、BlenderBlender导出stl文件流程：•①File（文件）•②Export（输出）•③选择STL（.stl）格式•④选择导出文件目录•⑤填写文件名称•⑥点击'导出STL’七、UnigraphicsUnigraphics（简称'NG’，后面更名为'NX’）导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototyping（快速原型）•④选项设置，设定类型为Binary（二进制）；设定Triangle Tolerance（三角误差）为0.0025；设定Adjacency Tolerance（邻接误差）为0.12；设定Auto Normal Gen（自动法向生成）为On（开启）；设定Normal Display（法向显示）为Off（关闭）；设定Triangle Display（三角显示）为On（开启）•⑤点击'OK’八、Alibre DesignAlibre Design导出stl文件流程：•①File（文件）•②Export（输出）•③Save AS（另存为）•④选择.stl格式•⑤输入文件名称•⑥Save（保存）九、Ashlar-VellumAshlar-Vellum导出stl文件流程：•①File（文件）•②Export...（导出为）•③Select STL Export Type（选择.stl格式导出）•④Set Export Options to Binary（选择二进制选项）•⑤点击'OK’•⑥Enter Filename（输入文件名）•⑦Save（保存）十、Autodesk InventorAutodesk Inventor导出stl文件流程：•①File（文件）•②Save Copy As（保存为）•③Select STL（选择stl格式）•④Choose Options（选项选择）•⑤Set to High（选择'高’）•⑥Enter Filename（输入文件名）•⑦Save（保存）十一、CADKeyCADKey导出stl文件流程：•①Export（输出）•②选'Stereolithography’（'立体光刻’的意思）•③Enter Filename（输入文件名）•④点'OK’十二、 I-DEASI-DEAS导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototype File（快速成形文件）•④点击'ok’•⑤Select the Part to be Prototyped（选择输出的模型）•⑥Select Prototype Devi ce（选择原型设备）•⑦选择'SLA500.dat’•⑧点击'OK’•⑨absolute facet deviation to 0.000395（设置绝对面片精度为0.000395）•⑩Select Binary（二进制）•⑪点击'OK’十三、IronCADIronCAD导出stl文件流程：•①右键单击要输出的模型•②Part Properties（零件属性）•③Rendering（渲染）•④Set Facet Surface Smoothing to 150（设定三角面片平滑为150）•⑤File（文件）•⑥Export（输出）•⑦选择 .STL文件十四、Mechanical DesktopMechanical Desktop导出stl文件流程：方法一：使用AMSTLOUT命令输出STL文件下面的命令行选项影响STL文件的质量，应设定为适当的值，以输出需要的文件。

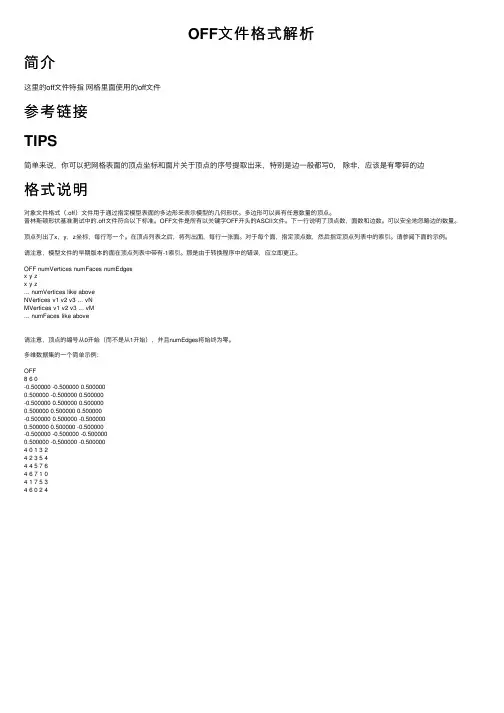

OFF⽂件格式解析简介这⾥的off⽂件特指⽹格⾥⾯使⽤的off⽂件参考链接TIPS简单来说，你可以把⽹格表⾯的顶点坐标和⾯⽚关于顶点的序号提取出来，特别是边⼀般都写0，除⾮，应该是有零碎的边格式说明对象⽂件格式（.off）⽂件⽤于通过指定模型表⾯的多边形来表⽰模型的⼏何形状。

多边形可以具有任意数量的顶点。

普林斯顿形状基准测试中的.off⽂件符合以下标准。

OFF⽂件是所有以关键字OFF开头的ASCII⽂件。

下⼀⾏说明了顶点数，⾯数和边数。

可以安全地忽略边的数量。

顶点列出了x，y，z坐标，每⾏写⼀个。

在顶点列表之后，将列出⾯，每⾏⼀张⾯。

对于每个⾯，指定顶点数，然后指定顶点列表中的索引。

请参阅下⾯的⽰例。

请注意，模型⽂件的早期版本的⾯在顶点列表中带有-1索引。

那是由于转换程序中的错误，应⽴即更正。

OFF numVertices numFaces numEdgesx y zx y z... numVertices like aboveNVertices v1 v2 v3 ... vNMVertices v1 v2 v3 ... vM... numFaces like above请注意，顶点的编号从0开始（⽽不是从1开始），并且numEdges将始终为零。

多维数据集的⼀个简单⽰例：OFF8 6 0-0.500000 -0.500000 0.5000000.500000 -0.500000 0.500000-0.500000 0.500000 0.5000000.500000 0.500000 0.500000-0.500000 0.500000 -0.5000000.500000 0.500000 -0.500000-0.500000 -0.500000 -0.5000000.500000 -0.500000 -0.5000004 0 1 3 24 2 35 44 45 7 64 6 7 1 04 1 75 34 6 0 2 4。

asc转化为stl格式（原创实用版）目录1.文本概述2.ASC 与 STL 格式的定义与区别3.转换方法与步骤4.实例演示5.总结正文1.文本概述本文将介绍如何将 ASC（Ascii Art）格式转化为 STL （Stereolithography）格式。

ASC 格式是一种通过字符组成的图形表示方法，而 STL 格式则是一种用于 3D 打印的立体图形数据格式。

将 ASC 格式转化为 STL 格式，可以让我们在 3D 打印机上直接打印出 ASC 图形。

2.ASC 与 STL 格式的定义与区别（1）ASC 格式：ASC（Ascii Art）是一种通过字符组成的图形表示方法，可以用于创建二维图形、动画以及简单的三维图形。

ASC 图形通常由字符组成，例如“*”、“-”等，通过改变字符的排列方式来表现图形。

（2）STL 格式：STL（Stereolithography）是一种用于 3D 打印的立体图形数据格式。

STL 文件包含了一系列的三角网格，每个三角网格由三个顶点组成。

STL 文件可以描述复杂的三维形状，适用于 3D 打印、计算机辅助设计（CAD）等领域。

3.转换方法与步骤将 ASC 格式转化为 STL 格式，主要需要进行以下步骤：（1）分析 ASC 图形：首先需要对 ASC 图形进行分析，识别出图形的边界、颜色等信息。

（2）建立网格：根据 ASC 图形的信息，建立一个三角形网格。

每个三角形的顶点由 ASC 图形上的一个像素点组成。

（3）输出 STL 文件：将建立的网格信息输出为 STL 格式的文件。

4.实例演示假设我们有一个简单的 ASC 格式的图形：“*”，我们希望将其转化为STL 格式。

（1）分析 ASC 图形：“*”是一个简单的图形，由两个星形组成，每个星形由五个顶点组成。

（2）建立网格：根据 ASC 图形的信息，我们可以建立一个三角形网格，每个三角形的顶点由 ASC 图形上的一个像素点组成。

三角网格文件的格式处理在3D打印技术中的应用申作林;沙晨明【摘要】三维模型是计算机图形学重要的组成部分,用网格描述的三维模型的表示又是3D打印技术应用的先决条件,而对三角网格文件数据结构的认识将会直接影响到三维模型的分析处理.常用模型数据文件格式的提出,对扩充计算机图形学具有重要意义.在详细了解3D打印流程基础上,详细分析常用基于三角网格文件的数据结构,针对目前OFF模型文件组织结构的定义没有形成系统的规范问题,完成一种OFF文件网格模型数据结构的定义,提出模型互转思想,设计一种转换算法并进行3D打印实验验证结果.【期刊名称】《黑龙江科学》【年(卷),期】2017(008)002【总页数】6页(P18-22,25)【关键词】计算机图形学;格式转换;三维模型;3D打印;三角网格文件【作者】申作林;沙晨明【作者单位】哈尔滨理工大学,哈尔滨150040;哈尔滨理工大学,哈尔滨150040【正文语种】中文【中图分类】TP391.41三维模型是计算机图形学中的重要组成部分，目前随着3D打印技术的兴起，三维模型在计算机应用领域的研究中也扮演了更重要的角色。

3D打印技术是制造业正在飞速发展的一项新兴技术，被称为“具有工业革命意义的制造技术”。

美国《时代》周刊也将3D打印列为“美国十大增长最快的工业”之一。

对于这一空前的技术而言，它有着必然的优势，如:工业制造上无须模具即可加工、产出品多样化、支持个性定制、降低技术门槛等。

然而，在这种优势下也存在一系列问题，如:难以寻找具有优良性能的可打印耗材、打印经济代价昂贵、打印操作过于复杂、用于打印的模型冗杂且处理方式不规范导致打印效率低下等。

针对3D打印模型冗杂这一问题，本文将简述3D打印的常规流程，提出“云制造+3D打印”的新型模式，论述常见三角网格模型文件的数据结构，针对OFF模型文件的组织结构设计模型转换算法，通过实验做出结论。

对3D打印流程的详细分析，是实现3D打印流程细节优化的最根本前提。
