导线接线方式培训教材

2.多股导线的T型连接
首先将分支导线在靠近根部1/8处绞紧，将其余7/8长度的芯线分为 两组（7股线分为一组3根，一组4根；19股线分为一组9根，一组 10根），用螺丝刀将干线芯线从中间分开，把支线中根数多的一组 插入干线中，将根数少的一组放在干线的前面，然后将分支线的两 组分别向干线的两端紧密缠绕4~5圈，切去剩下芯线并钳平线头末 端。
• 5.导线的安全载流量
• 三、导线的剥切
1. 断线。断线的主要工具有钢丝钳、断线钳、尖嘴钳等。 2.剥线。剥线的主要工具有钢丝钳、剥线钳、电工刀等。
• 四、绝缘导线的连接 1.绝缘导线连接的要求：紧密、强度、绝缘。 2.连接的方式：直线连接、分支连接、终端连 接等。
3.直线连接的方法：（1）剥4~5cm；（2）交叉，拧 1~3个“X”；（3）线头紧密缠绕3~5圈，压平。
五导线的包扎
导线绝缘层被破坏或导线连接后，都应恢复绝缘层。恢复后的绝缘 层的绝缘强度不应低于原绝缘层的绝缘强度。一般采用包缠法恢复 绝缘层，通常用黄蜡带、涤纶薄膜带和黑胶带做材料。包缠时，用 绝缘带包缠一个带宽后方可进入连接处的芯线部分，绝缘带与芯线 保持45度角，每圈压叠带宽的一半，包至另一端时，也需要包入一 个带宽的完整绝缘层，一般需要包缠两层绝缘带。如果在室外，用 塑胶带再包缠两层。
4.分支连接的方法：
将支路芯线线头与干路芯线十字相交，支路芯线留出 3~5mm的线头，对面积较小的芯线可先绕成结状（对面积 较大的芯线可在干路芯线上打勾），再将支路芯线顺时针缠 绕于干线芯线，缠绕6~8圈后切去剩下芯线并钳平线头末端。
5.线头和接线桩的连接，即终端连接。
常用的接线桩有针孔式和螺钉压平式。

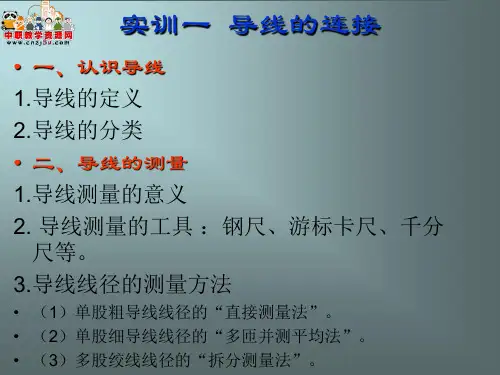

• （1）单股粗导线线径的“直接测量法”。 • （2）单股细导线线径的“多匝并测平均法”。 • （3）多股绞线线径的“拆分测量法”。

一个半断路器接线的缺点
使用断路器较多（2+1)，造价高 继电保护复杂，每一回路故障将要跳
开两个断路器 重合闸实现复杂，涉及两个断路器 CT回路复杂，回路电流的测量涉及两
个支线CT
54
一台半断路器接线
甲
八个刀闸 三个开关
两条线路
线路刀闸
乙
55
一台半断路器接线
甲
乙
56
一台半断路器接线
甲
乙
用于：单电源的电厂或变电站供电可靠性要求 不高的场合
10
单母线接线
断路器检修时， 该回路停电
母线故障、
检修母线或母线刀闸
G`
G`
时，系统全部停电
11
单母线分段接线
一.有汇流母线的接线 单母线接线 单母线分段接线 单母线分段加旁路母线接线 双母线接线 双母线分段接线 双母线加旁路母线接线 一个半断路器接线 4/3断路器接线
在两条母线之间，每串有三台断路器，两 条回路，每两台断路器引出一条回路，中 间的断路器为两回路公用，亦称3/2接线
比双母线接线供电可靠性高，运行灵活 母线故障不会停电,检修断路器不停电 隔离刀闸不作操作电器，减少误操作机会 使用断路器较多（2+1)，造价高 继电保护复杂、CT回路复杂
53
12
单母线分段接线
`
`
13
单母线分段接线
母线故障、
检修母线或母线刀闸
`
时，一段母线停电
G
G
`
G
14
单母线刀闸分段接线
一段母线故障、 检修母线或母线刀闸时， ` 故障段段母线停电，另 一母线短时停电
`
15
单母线分段接线的特点

耐压试验
对导线连接进行耐压试验，检 查是否存在电击穿或漏电现象。
温度检测
通过红外测温仪检测导线连接 部位的温度，判断是否过热。
导线连接的维护与保养
定期检查
定期对导线连接进行检 查，发现异常及时处理。
紧固螺丝
定期检查并紧固导线连 接部位的螺丝，确保连
接牢固。
清洁保养
涂覆保护
定期清除导线连接部位 的灰尘和污垢，保持清
洁干燥。
对导线连接部位进行涂 覆保护，防止腐蚀和氧化。
05 导线连接常见问题与解 决方案
压接问题与解决方案
压接问题
压接不紧、压接变色、压接处导体变形。
解决方案
检查压接模具是否匹配，调整压接参数，确保压接力适中，避免过压或欠压，同 时检查导体规格是否符合要求。
焊接问题与解决方案
焊接问题
焊接不牢、焊点粗糙、焊点不光滑。
焊接连接
焊接连接是一种通过使用焊料 将导线连接在一起的方法。
焊接连接的优点在于其强度高、 稳定性好，适用于需要高强度 连接的场合。
Hale Waihona Puke 焊接连接的缺点是它需要专业 技能和工具，且焊接过程中可 能产生有害气体和烟尘。
机械连接
机械连接是一种通过使用螺丝、螺栓 等机械紧固件将导线连接在一起的方 法。
机械连接的缺点是需要使用额外的紧 固件，且安装过程可能较为繁琐。
按使用场合分
可分为室内连接、室外连 接、高温环境连接等。
按导线类型分
可分为单股线连接、多股 线连接、屏蔽线连接等。
02 导线连接方法
压接连接
压接连接是一种通过 使用压接钳将导线连 接在一起的方法。
压接连接的缺点是它 可能不够稳定，容易 受到振动或温度变化 的影响。

电气控制技术应用
2、电磁线 应用于电机、电器及电工仪表中，作为绕组或元件的绝
缘导线。常用的漆包线绕包线两类。漆包线的绝缘层是漆膜， 广泛用中小型电动机及微型电动机、干式变压器及其他电工 产品。绕包线是用玻璃丝、绝缘纸或合成树脂薄膜紧密绕包 在导线芯上，形成绝缘层的，一般用于大中型电工产品。
4
电气控制技术应用
16
电气控制技术应用
5、线头与瓦形接线桩的连接 剥去适当长度绝缘层将单股芯线按略大于瓦形垫圈螺钉直径
弯成“U”形，使螺钉从从瓦形垫圈下穿过“U”形导线，旋紧螺 钉。
17
线头绝缘的恢复
电气控制技术应用
1、绝缘材料
在线头连接完成后，破损的绝缘层必须恢复。恢复后的绝缘 强度不应低于原有的绝缘强度
5
电气控制技术应用
4、通信电缆 通信电缆是指用于近距离音频通信和远距的高频载波和数字
通信及信号传输电缆，根据通信电缆的用途和适用范围，可分为 六大系列产品，即市内通信电缆、长途对称电缆、同轴电缆、海 底电缆、光纤电缆、射频电缆。
6
命名法
1、电线型号命名法
电气控制技术应用
分类代号或用途：A-安装线缆、B-布电线、F-飞机用低压线、R-日用电 器用软线、Y-一股工业移动电器用线、T-天线
9
2、环境条件
所选择的电线应具备良好拉伸强 度、乃磨损性和柔软性，质量要轻， 以适应天南地北的机械振动等条件。 所选线材应能适应环境温度的要求。 因为环境温度会使电线的敷层变软或 变硬，以至于变形、开裂，甚至短路。 选用线材还应考虑安全性，防止火灾 和人身事故的发生。易燃材料不能作 导线的敷层。
AVV-聚氯乙烯安装电缆
SYV—聚氯乙烯绝缘同轴射频电缆
