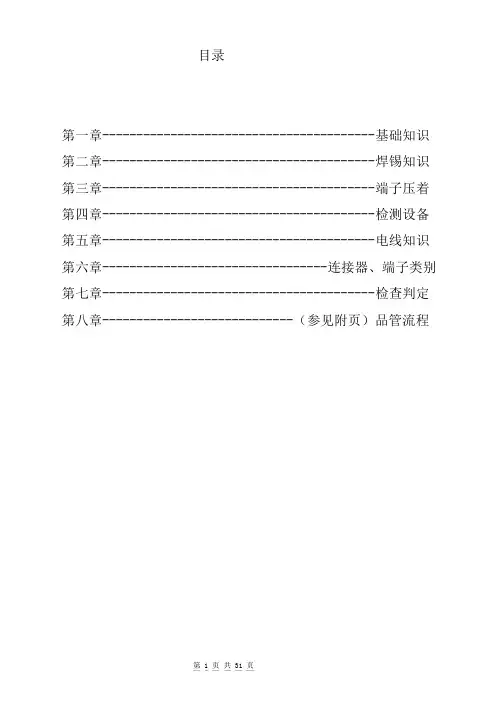

目录第一章----------------------------------------基础知识第二章----------------------------------------焊锡知识第三章----------------------------------------端子压着第四章----------------------------------------检测设备第五章----------------------------------------电线知识第六章---------------------------------连接器、端子类别第七章----------------------------------------检查判定第八章----------------------------（参见附页）品管流程第一章基本知识第一节常用颜色BR（BROWN）茶色RD（RED）红色OR（ORANGE）橙色YL（YELLOW）黄色 GN （GREEN）绿色BL（BLUE）蓝色PL（PURPLE）紫色V（VIOLET）紫罗兰色GY（GREY/GRAY）灰色WH（WHITE）白色BK（BLACK）黑色PK（PINK）粉红色 LG （LIGHT GREEN）若草LB（LIGHT BLUE）水色IVR（IVORY）乳白色SLV（SILVER）银色第二节英文单词释义AWG：AMERICAN WIRE GAUGE 美国电线标准UL：UNDERWEAR’S LABORATORIES INC 美国安全实验室（安规）CABLE：电缆WIRE HARNESS：电子组合线CONDUCTOR：导体INSULATION：绝缘RESISTANCE：电阻CAPACITANCE：电容SHIELD：编组H-POTTESTTING：高压测试G．W．：GROSS WEIGHT 毛重.：NET WEIGHT 净重AC：ALTEMATING CURRENT 交流电 DC：DIRECT CURRENT 直流电FILLERS：填充物IMPEDANCE：阻抗VW-1 垂直耐燃测试Mylar：麦拉QM ：QUALITY MANUAL 品质手册。
FIRNIC常州武进凤市通信设备有限公司射频同轴连接器培训教程编制：审核：批准：CHANGZHOU WUJIN FENGSHI COMMUNICATION EQUIPMENT CO．，LTD培训提纲目的：掌握射频同轴连接器的设计理论基础、材料工艺特性及相关测试方法。
对象：适用于公司工程、质量、销售、制造、仓储等部门实习人员。
培训提纲：一、射频同轴连接器概述（制造部编写）1. 射频同轴连接器的常识2. 常见的射频同轴连接器产品比对二、设计原理及公式（制造部编写）1．射频同轴连接器的设计要点2．射频同轴连接器的失效分析三、材料及工艺（制造部编写）1．射频同轴连接器的结构件解析2．铍青铜弹性零件的热处理四、电镀（制造部编写）1．概念解释2．连接器镀金层的质量分析3．镀银变色与防护技术五、射频同轴连接器的一般要求和试验方法（工程部编写）1．标准术语2．一般交收试验项目3．周期试验项目六、测试仪器的使用（工程部编写）1．接触电阻测试仪的功能及使用方法2．绝缘电阻测试仪的功能及使用方法3．耐压测试仪的功能及使用方法4．网络分析仪的功能及使用方法5. 交调测试仪的功能及使用方法培训提纲6. 镀层测厚仪的功能及使用方法7. Rohs检测仪的功能及使用方法七、附件（工程部编写）1.零件图及装配图识别，装配工艺的识别。
2.公司的射频同轴连接器命名方法3.常见射频同轴连接器的工作频率训练要求：以上培训完成后，要求了解常见的射频同轴连接器名称，按指定的几个典型的射频同轴连接器进行识别（包括公母头能正确选择插合）。
以现有的1-2对产品为例，检索相应标准，并根据图纸及相关标准要求对试验项目进行检验和测试（仪器校准时必须由指导人员审核后才可进行），并记录实测值。
每人训练时间不小于30分钟。
考核提纲：分书面考核和实际操作考核书面考核：按照培训提纲进行出试题考核（工程部编写）实际操作考核：确定一个实际的产品进行依据文件进行组装或项目检测。
连接器基础知识培训教材连接器基础知识培训教材⼀﹑连接器简介1.连接器的起源连接器的诞⽣是从战⽃机的制造技朮中所孕育的﹐战役中的飞机必须在地⾯上加油﹑修理﹐⽽地⾯上的逗留时间是⼀场战役胜负的重要因素。
因此﹐⼆次⼤战中﹐美军当局决⼼致⼒于地⾯维修时间的缩短﹐增因战⽃机的战⽃时间。
他们先将各种控制仪器与机件单元化﹐然后再由连接器连成⼀体成为⼀个完整的系统。
修理时﹐将发⽣故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。
战后A T-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源⾃于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。
2.连接器的含义连接器﹐就是⽤于实⾏电路或电⼦机械等的相互间电器连接的器具(包含附件)称之为连接器(Connector)。
⼴义的连接器指所有信号间的桥梁﹐它包括各种单元化的电⼦﹑电器模块及组件在短时间内连接成⼀个完整系统。
3.连接器的分类3.1 按使⽤性质分外接式连接器(⽤于外接机壳)﹑内接式连接器(⽤于内接机壳)。
3.2 按加⼯⽅式分压着式(Crimp Type)﹑压接式(I.D.C Type)⼜称刺破式﹑焊接式(Solder Type)﹑零插⼊式(Z.I.F Type)。
3.3 按使⽤⽅式分线对板连接器﹑板对板连接器﹑线对线连接器﹑插座﹑输⼊输出连接器。
3.4 按形式分PCB板连接器﹑扁平电缆连接器﹑同轴电缆连接器﹑嵌⼊式连接器﹑压轴式连接器﹑圆形连接器﹑⾓形连接器﹑印刷配线板⽤连接器。
3.5 按结构分⼀般型连接器﹑耐湿防⽔型连接器﹑耐环境型连接器﹑⽓密性连接器﹑耐⽕型连接器﹑耐⽔型连接器。
4.连接器的组成连接器由绝缘体﹑插头结合体﹑插座结合体﹑线材四部份组成。
4.1 绝缘体﹕⽤来保持各结合体的固定位置并完成各结合体之间的电器绝缘的零件。
4.2 插头结合体﹕长⽅形或圆形的钢针或端⼦⽤来插⼊插座结合体的零件(端⼦或弹簧)。
4.3 插座结合体﹕为了维持与插头结合体有良好的接触⽽含有弹性机能的结合体零件。
目錄第一章連接器總述 2第二章接觸介面及接觸過程 2 0 第三章接觸鍍層 3 2 第四章接觸彈片材料 6 2 第五章連接器用工程熱塑性材料8 5 第六章可分離式電連接器102 第七章永久性連接概述121 第八章電線與線纜125 第九章電線與線纜的機械式永久連接138 第十章印刷電路板 1 5 7第十一章至電路板的永久性連接173第十二章連接器的應用187第十三章連接器的類型 2 1 3第十四章連接器／插座測試 2 3 4第一章連接器總述這一章包括連接器技術的總述，在後面的章節之中將會提供各獨立主題的詳細背景資料。
定義一個連接器至少有兩種方法：從功能上和從結構上。
第一種描述連接器的方法是就其應該達到和必須達到的要求而言的。
這樣的定義集中在連接器所應用的功能性和操作的環境。
第二種描述連接器的方法集中在連接器本身，及它的設計方法和製造材料。
由於連接器的應用、操作環境及功能性要求直接影響連接器的設計，本文就從連接器的功能性定義開始。
1 . 1 連接器功能連接器的應用范圍十分廣泛，本手冊的重點將會放在電連接器上，其主要應用於３C 產品。
從這個重點可以提出電連接器的功能性定義是：電連接器是一種電機系統，其可提供可分離的界面用以連接兩個次電子系統，並且對於系統的運作不會產生不可接受的作用。
定義中關鍵詞是”電機系統”，”可分離的”和”不可接受的作用”。
連接器是一種電機系統是因為，它是通過機械方法產生的電性連接。
如將要討論到的，機械式彈簧的偏向會在配合的兩部分間產生一個力量，這就使得接口配合面之間產生金屬性接觸。
應用連接器在首要地方的原因是配合接口具有可分離性。
可分離性的需要性具有很多的原因。
它可以使得獨立地製造部份或子系統而最後裝配可在一個主要的地方進行。
可分離性也可以使得零件或子系統的維護或升級不必修改整體個系統。
可分離性得以應用的另一個原因是可攜帶性和支持外圍設備的擴展。
另一方面，定義中的可分離性引入了一個額外的子系統間的界面，此界面不能引入任何”不可接受的作用”，尤其是在系統的特性上不能受電訊的影響，這些影響包括如不可接受的扭曲變形和系統間的信號退化，或者是通過連接器的電源損失，以毫伏損失計算的電源損失，將會成為功能性的主要設計標準，因此主機板的電力需求也將增加。
连接器及电缆组件培训资料1.前言2.连接器的分类2.1插接连接器2.1.1 D-Sub 连接器2.1.2USB连接器2.1.3RJ45连接器2.2焊接连接器2.2.1板对板连接器2.2.2线对板连接器2.2.3线对线连接器2.3切断连接器2.3.1电源插板连接器2.3.2多线切断连接器2.3.3集束切断连接器2.4光纤连接器2.4.1FC连接器2.4.2SC连接器2.4.3LC连接器3.连接器的结构3.1弹簧片连接器结构3.2简单剪刀结构连接器3.3弹性接触结构连接器3.4拉伸式连接器3.5角度插入连接器4.连接器的工作原理4.1插入力和抽出力4.2接触电阻和接触力4.3信号传输和电力传输4.4温度特性和防护等级4.5寿命和可靠性5.电缆组件的种类和结构5.1电源线5.2数据线5.3信号线5.4视频线5.5音频线5.6网络线6.电缆组件的测试和选择6.1电缆组件的测试方法6.2电缆组件的选择与应用场景匹配6.3电缆组件的保养和维护7.应用领域7.1通信设备7.2互联网设备7.3电子工业7.4电力工业7.5汽车工业7.6医疗设备8.总结连接器及电缆组件是现代电子设备不可或缺的组成部分，对信号传输和电力传输等方面至关重要。
通过本文档的介绍，读者可以全面了解连接器及电缆组件的种类、结构、工作原理以及应用领域等内容，进一步提高对这一领域的了解和掌握。
为了实际应用需要，读者还应通过实践和深入学习，不断提升自己的技能水平。
